Mała czarna – kreacja rozpowszechniona przez francuską projektantkę Coco Chanel. Obowiązkowa pozycja w szafie każdej modnej kobiety. A czy Be Quiet! Pure Rock LP to również obowiązkowa pozycja każdego miłośnika rozwiązań w formacie mini? Przekonajmy się!

Specyfikacja Be Quiet! Pure Rock LP

Informacja ogólna

Specyfikacja radiatora

Specyfikacja wentylatora

Opakowanie i zawartość

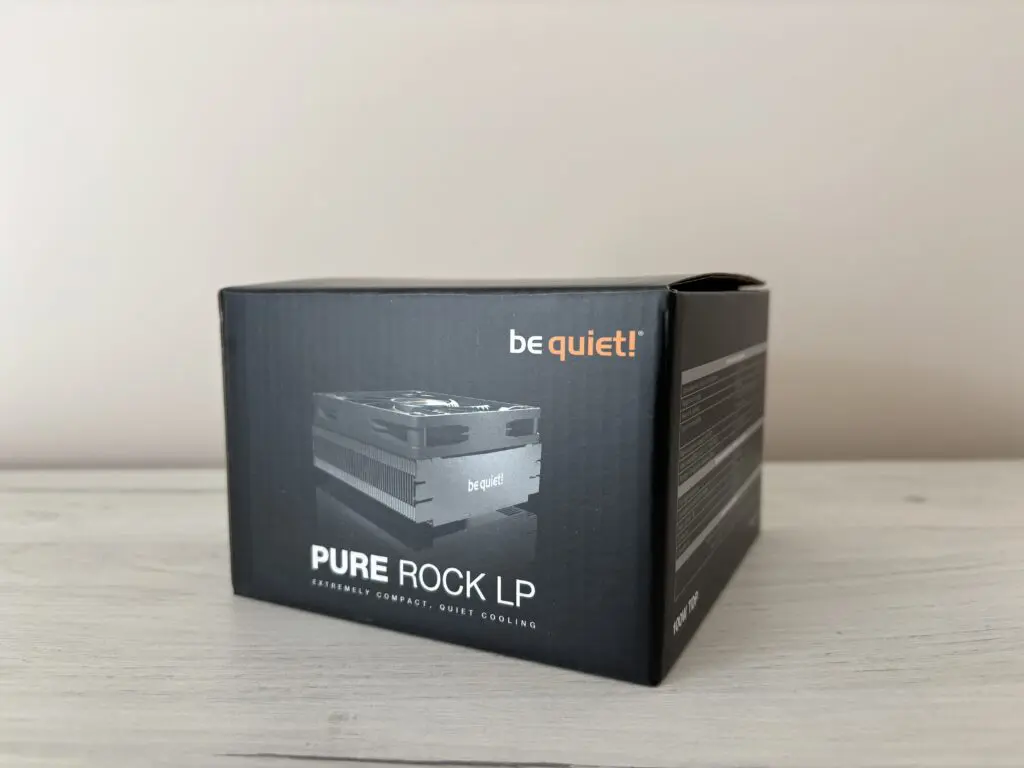

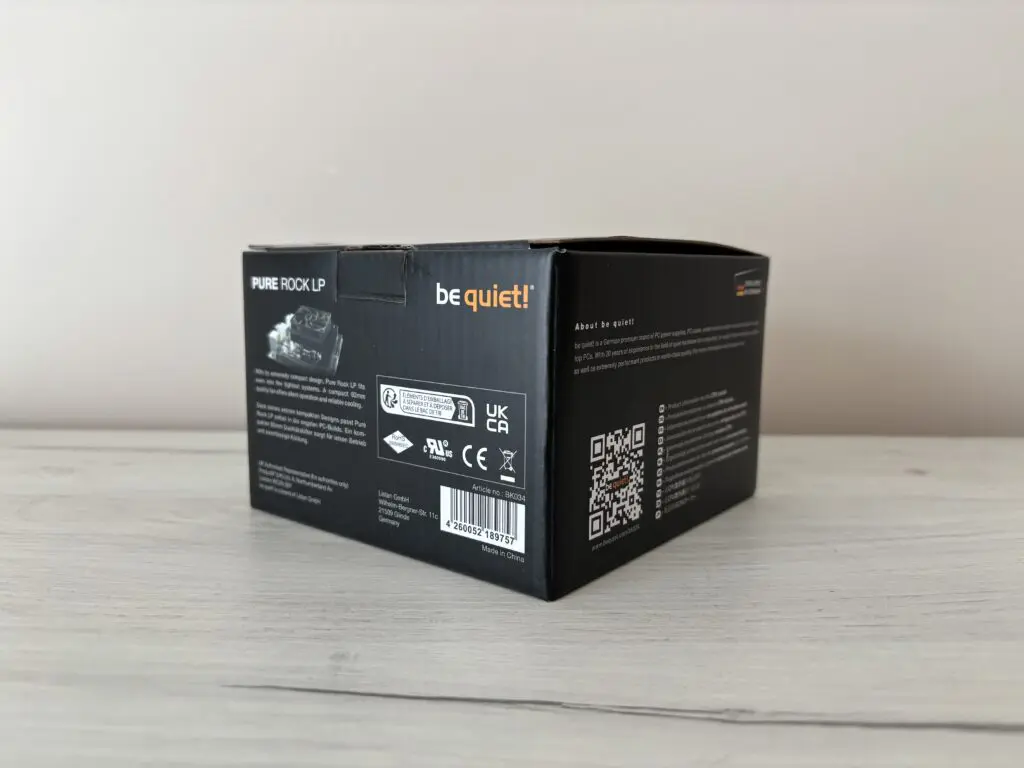

Chłodzenie zapakowane jest w kartonowe opakowanie w typowych dla marki Be Quiet! kolorach – czarnym z białymi napisami. Na opakowaniu znajdują się zdjęcia testowanego chłodzenia oraz wyszczególnione jest bardzo dużo najważniejszych informacji, takich jak:

• specyfikacja chłodzenia,
• specyfikacja wentylatora,
• kompatybilność z podstawkami,
• zawartość opakowania,
• wyszczególnione najważniejsze zalety projektu tego chłodzenia.

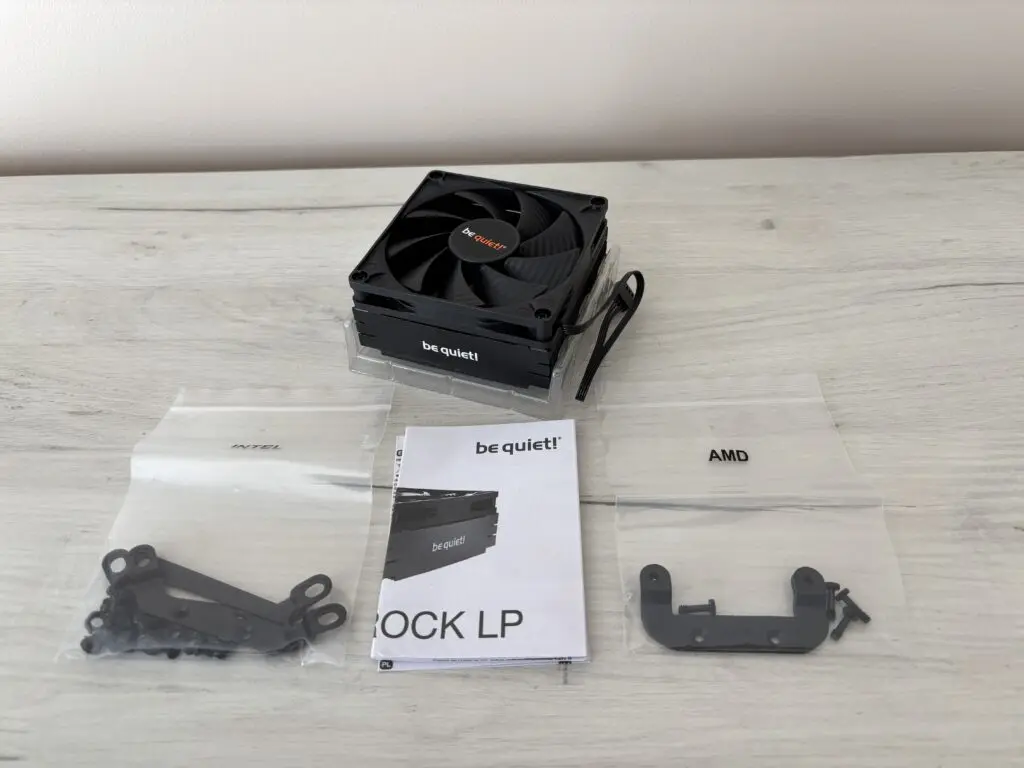

Akcesoria są bardzo skromne i w pudełku oprócz chłodzenia znajdziemy:

• zestaw montażowy Intel,
• zestaw montażowy AMD,

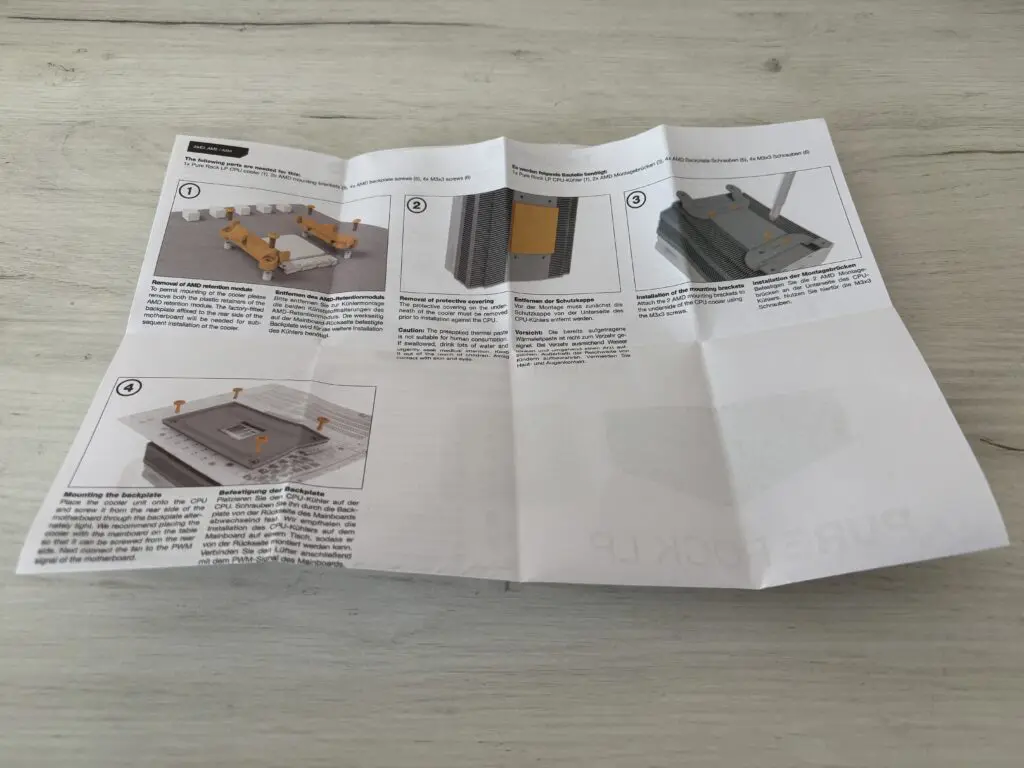

• instrukcję obsługi.

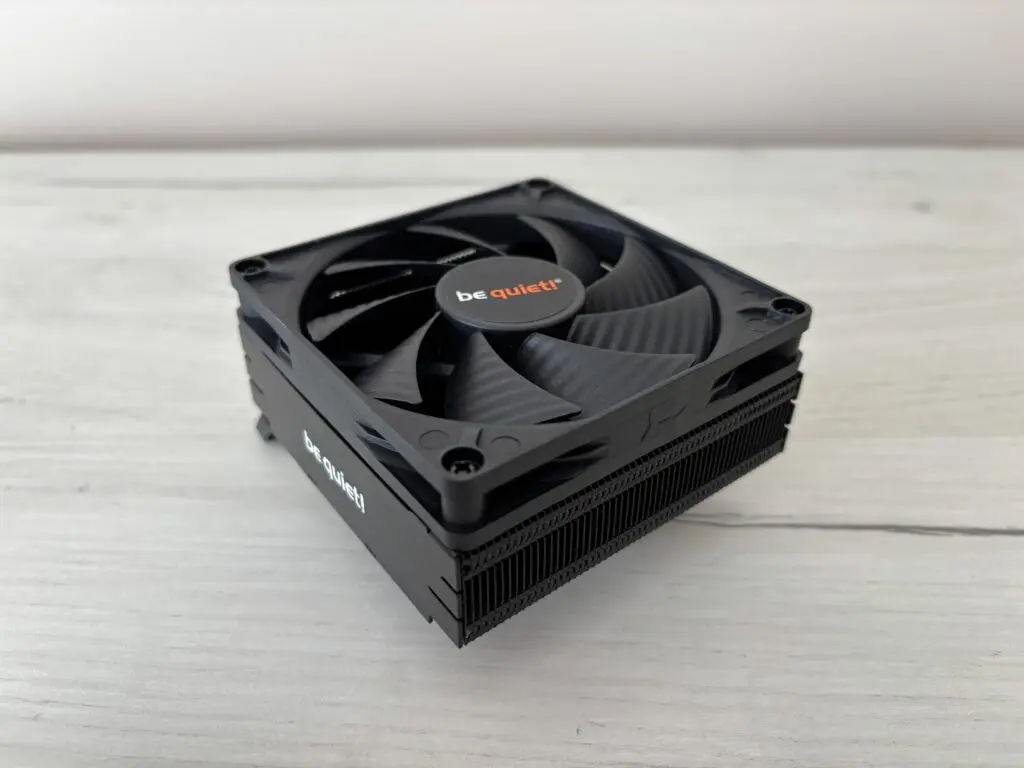

Wygląd i budowa Be Quiet! Pure Rock LP

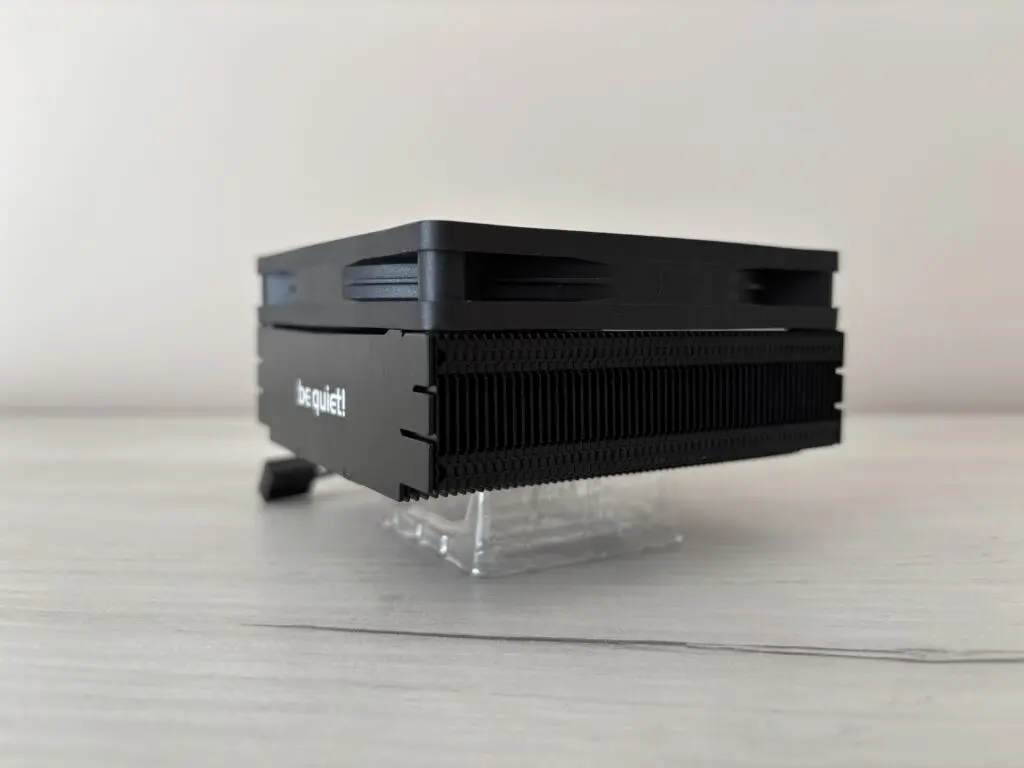

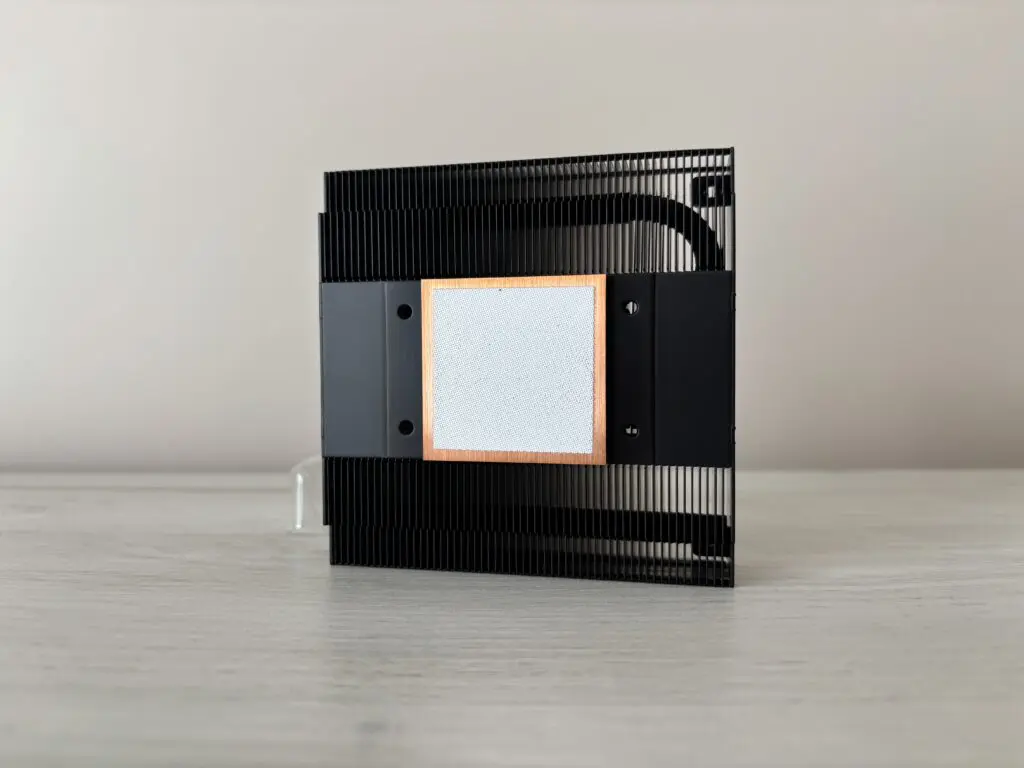

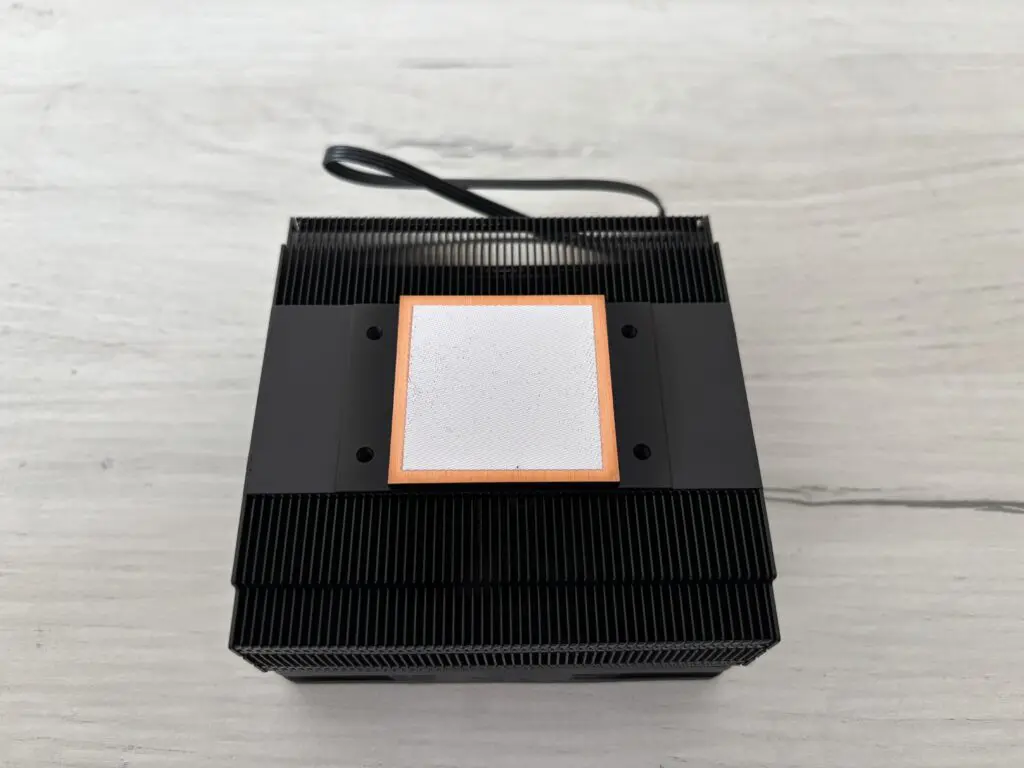

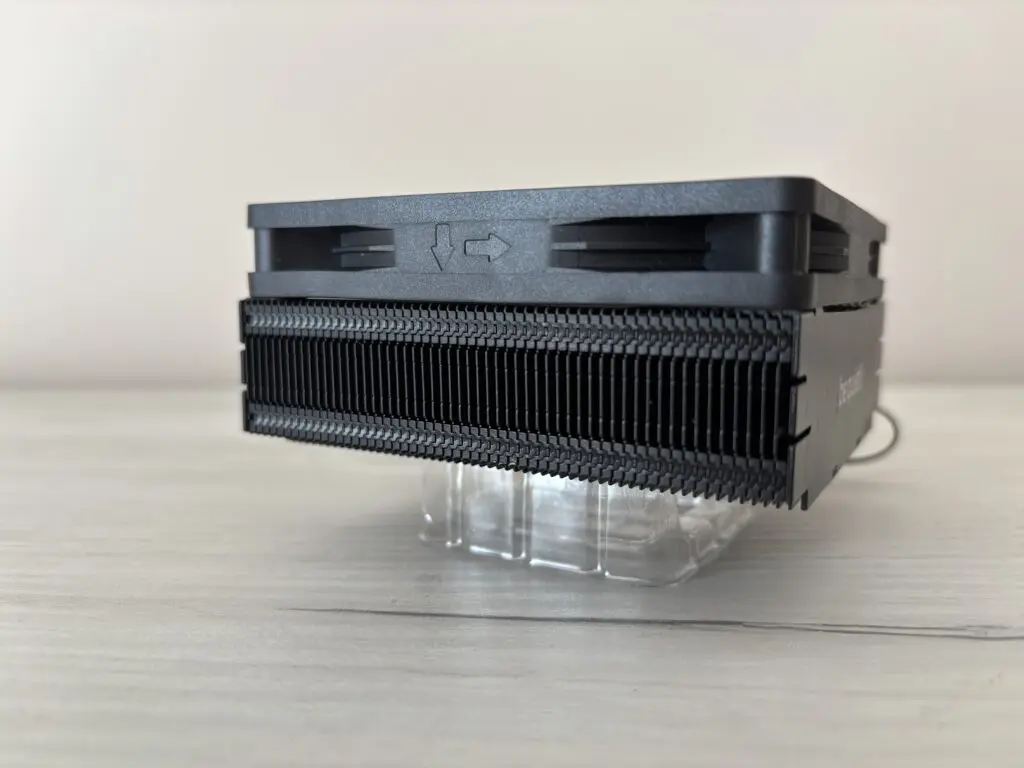

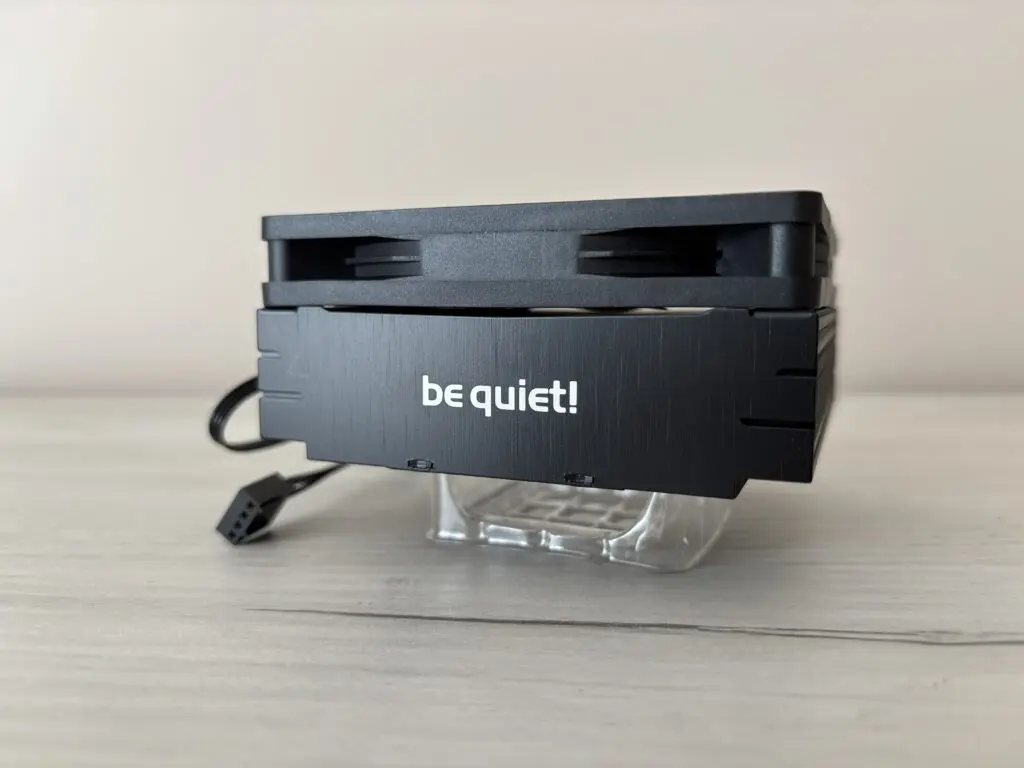

Radiator jest bardzo małych rozmiarów (wysokość samego radiatora to zaledwie 30mm!) i przeznaczony jest do naprawdę małych obudów ITX. Pomimo niewielkich rozmiarów (92 x 92 x 30) firmie Be Quiet! udało się umieścić wewnątrz chłodzenia 2 ciepłowody (ciepłowody są miedziane i malowane na czarno). Podstawa jest również miedziana oraz posiada preaplikowaną pastę termoprzewodzącą.

Radiator

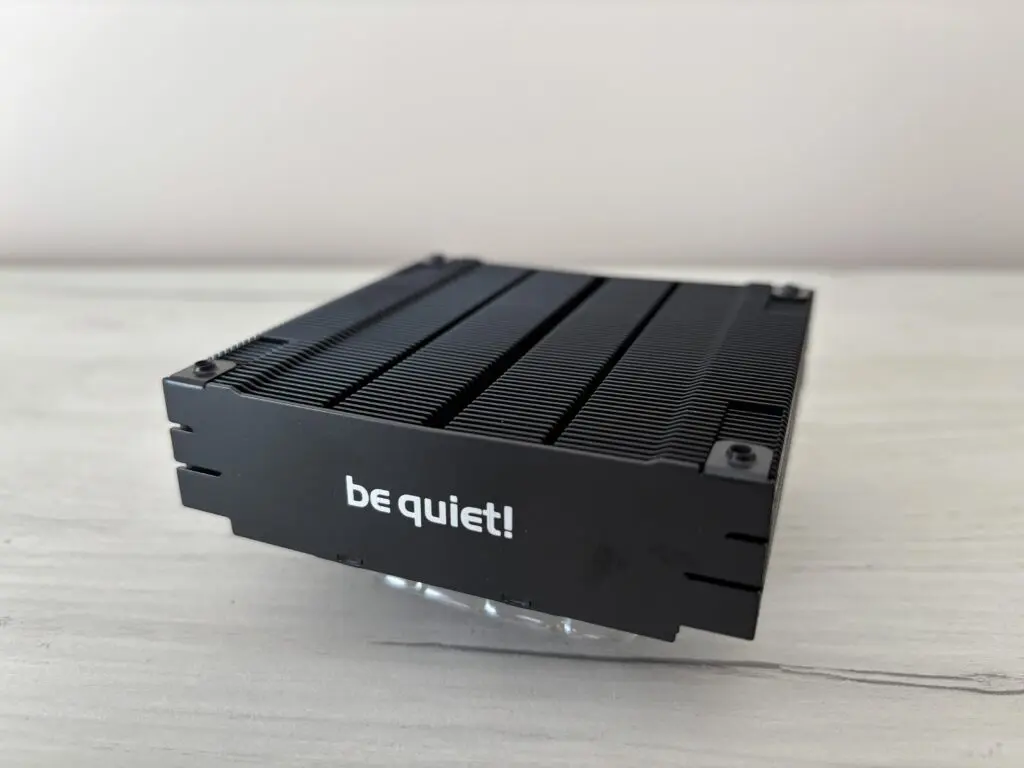

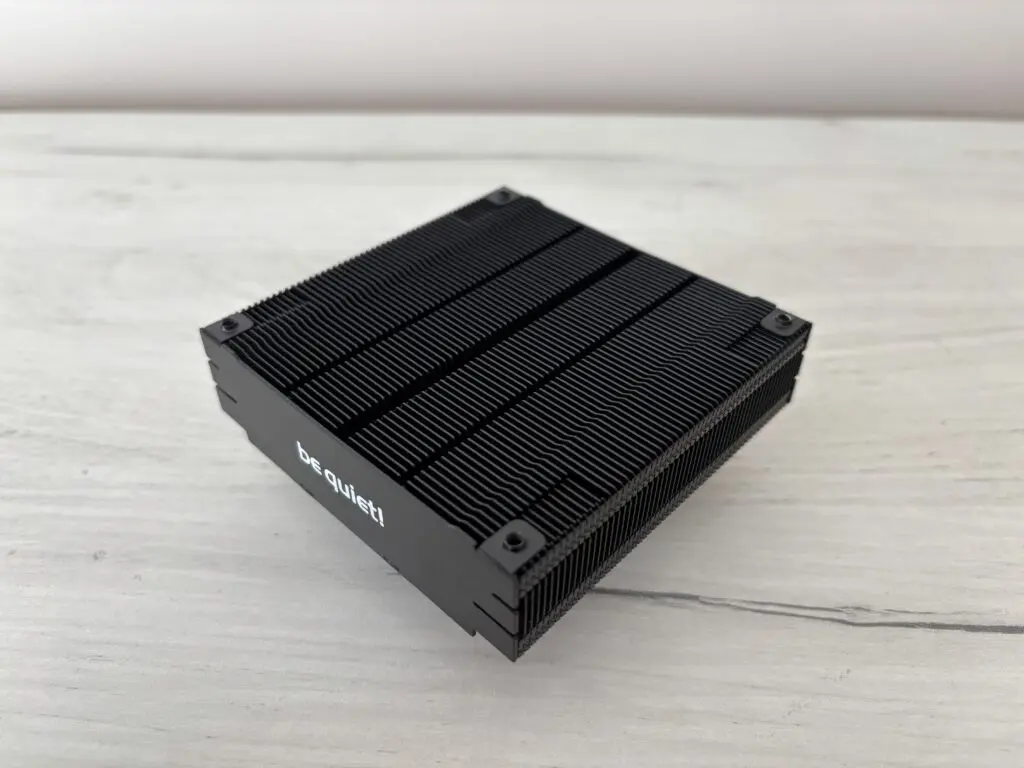

Konstrukcja radiatora przypomina nieco dawne rozwiązania, gdy do podstawy montowane były listki radiatora. O równomierne rozprowadzenie ciepła dbają ukryte dwa ciepłowody. Trzeba przyznać, że jak na obecne standardy to ilość niewielka i aż prosiłoby się o większą liczbę „rurek”. Radiator składa się z 56 listków (nie licząc przedniego i tylnego zakończenia z logiem Be Quiet!). Listki są masywne, sztywne i tak jakby delikatnie zaokrąglone na końcach. Nie ma możliwości aby się nimi skaleczyć.

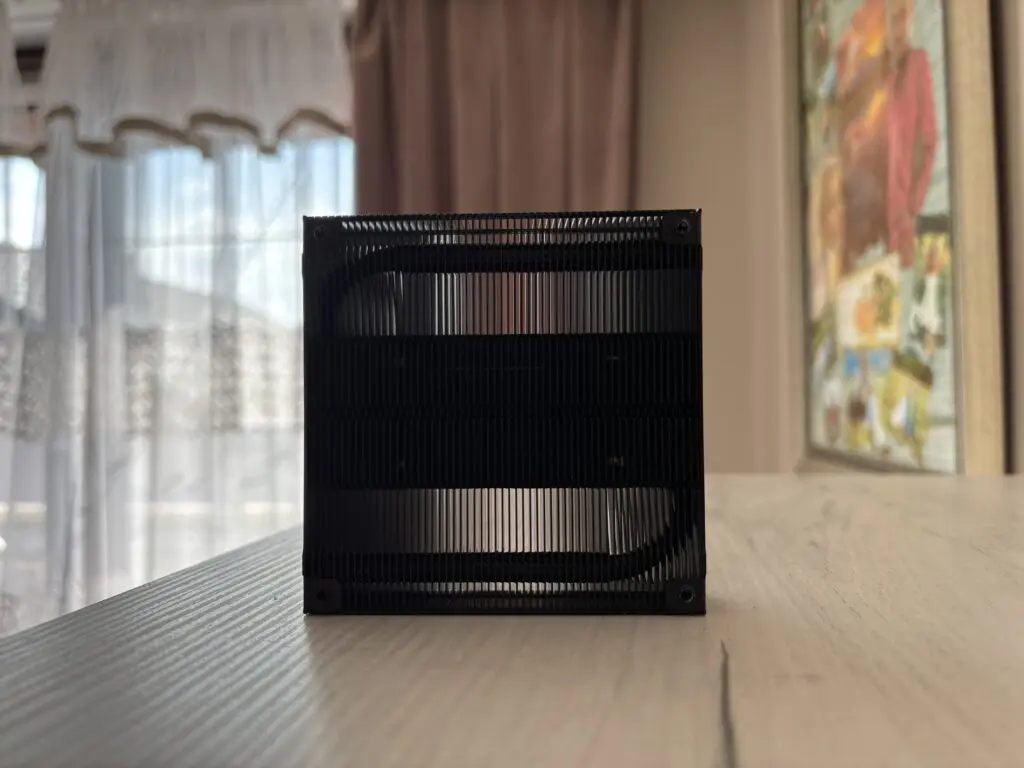

Bardzo ciekawie wygląda poprowadzenie ciepłowodów w chłodzeniu. Z zewnątrz wydaje się, że takowych nie ma. Jednak jak spojrzeć odpowiednio pod światło to je doskonale widać.

Ciepłowody są 2. Idą od środka podstawy w przeciwnych kierunkach, po czym robią zwrot o 180*. Naprawdę mrówcza i żmudna praca. Szczególnie, że finy radiatora muszą mieć odpowiednie nacięcia w miejscu zakręcenia ciepłowodu. Ogólnie jakość wykonania radiatora jest perfekcyjna. Każdy fin idealnie prosty, w równych odstępach. Powłoka lakiernicza bez żadnych skaz.

Wentylator

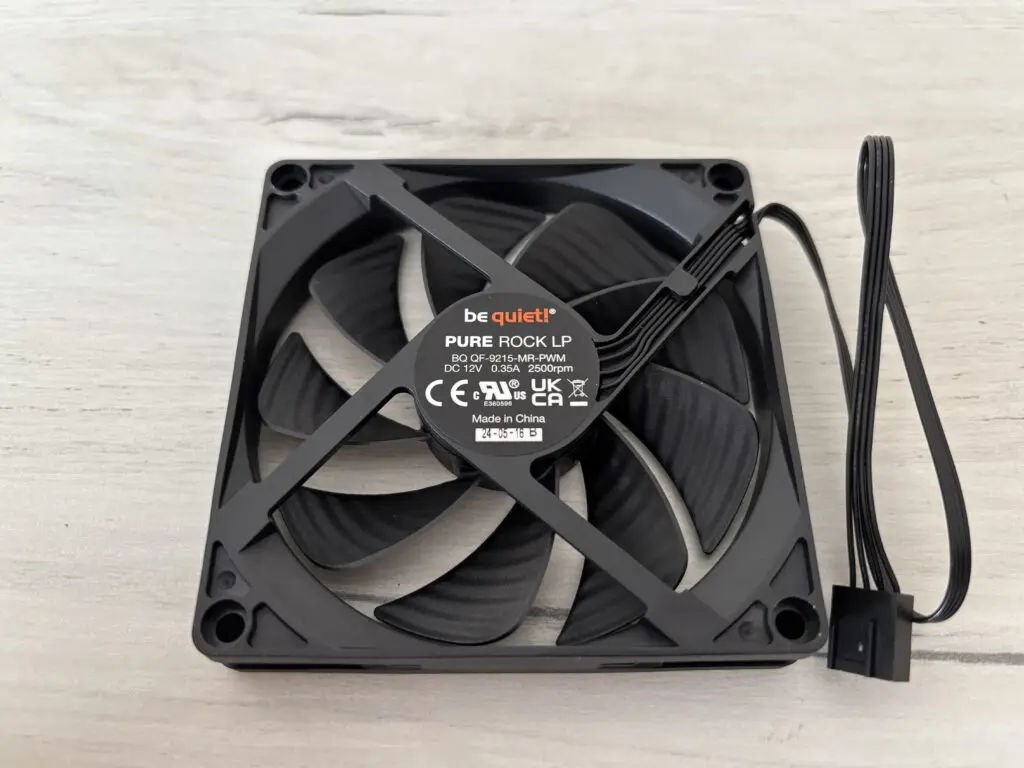

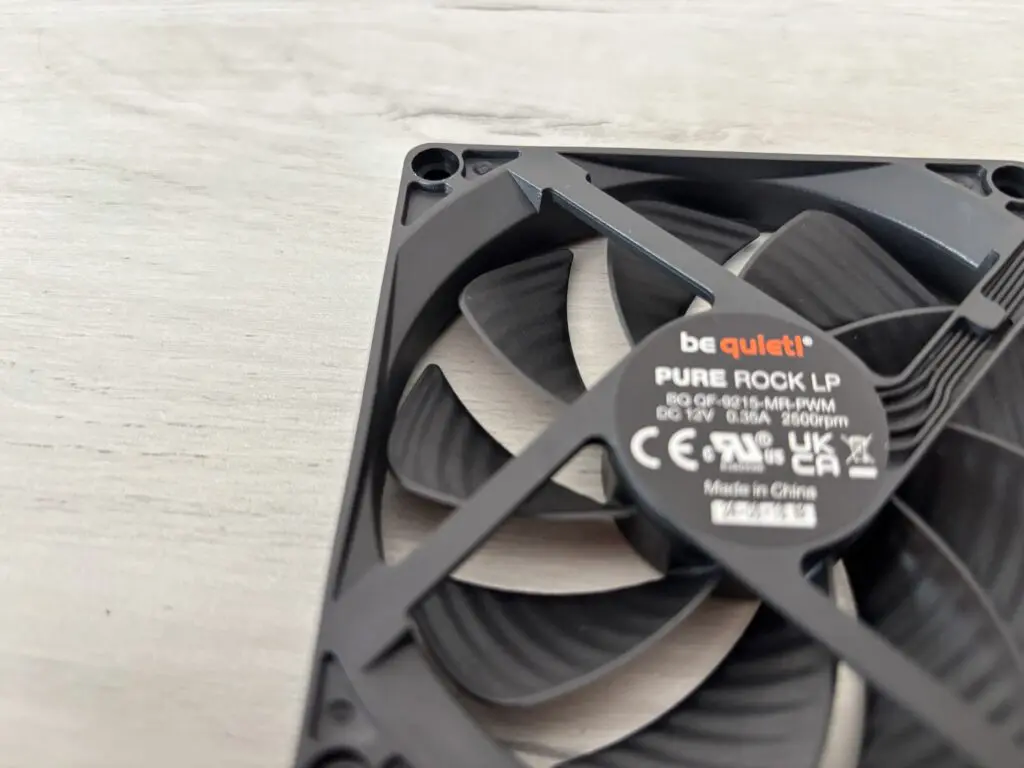

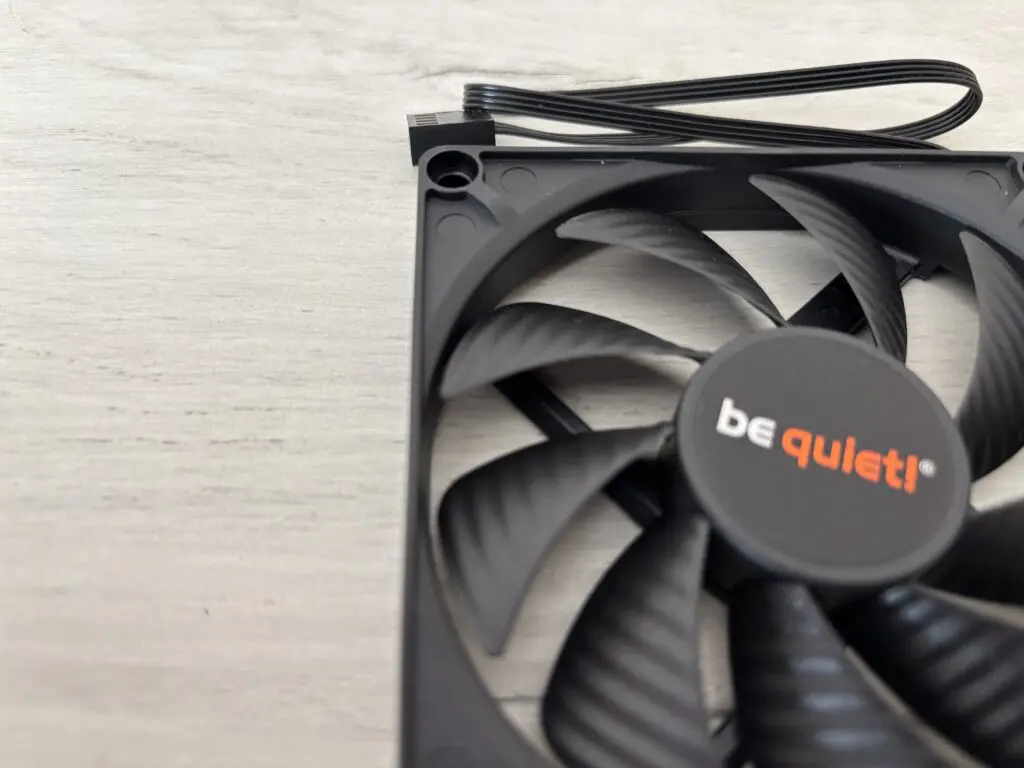

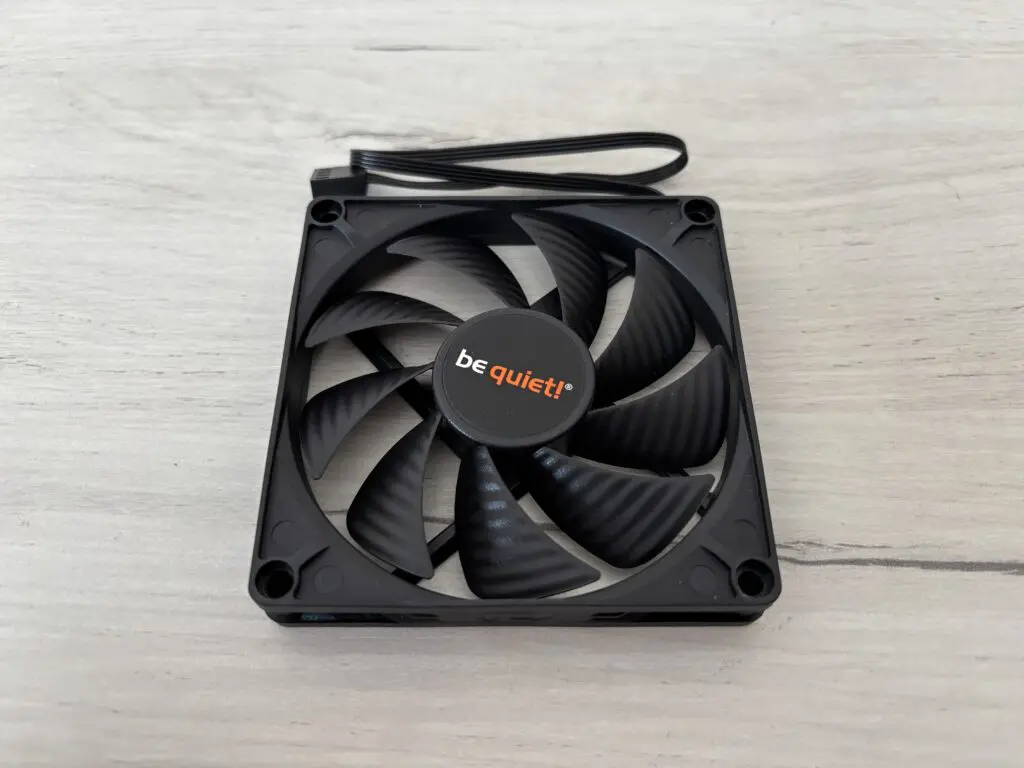

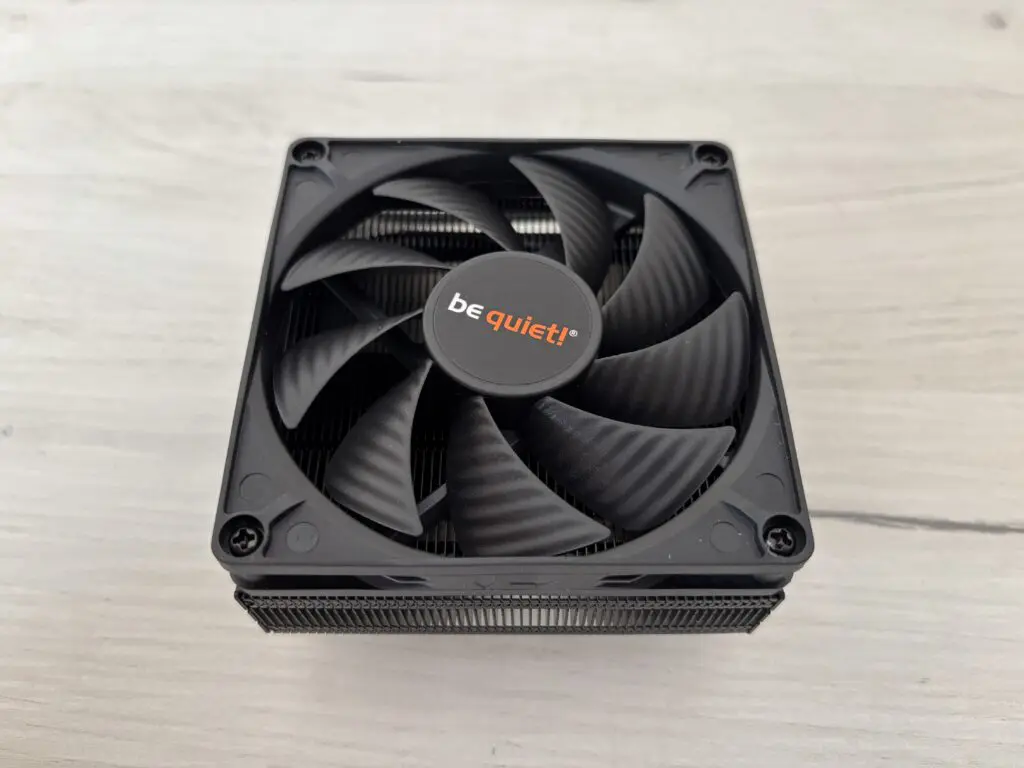

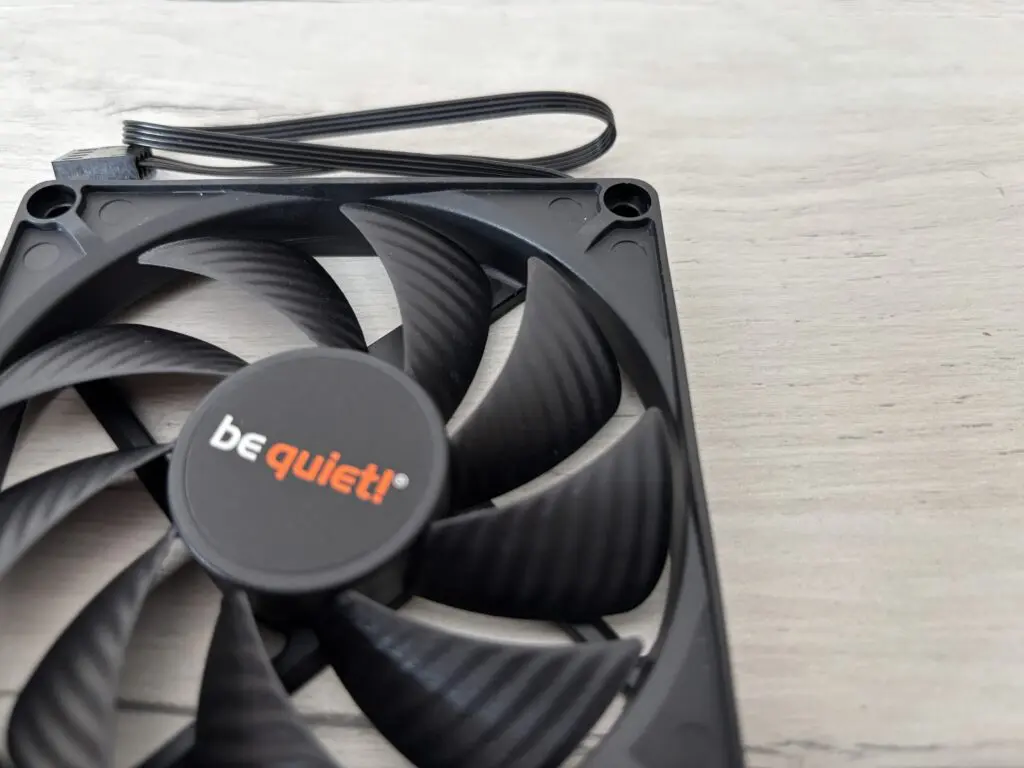

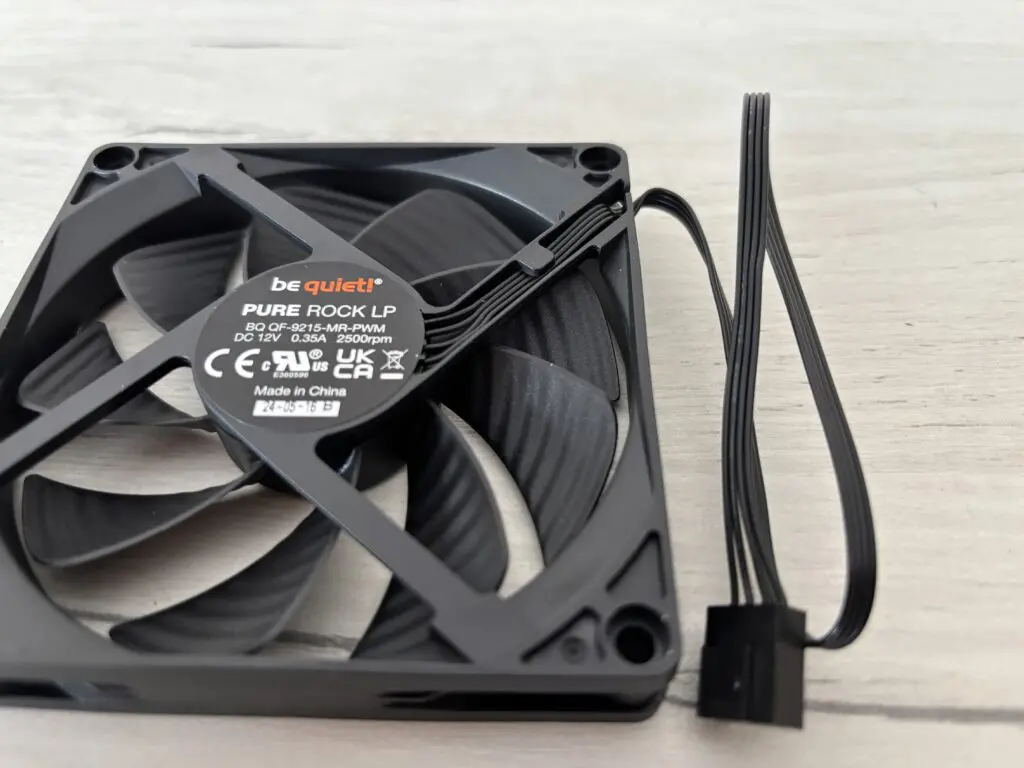

Zastosowany wentylator to jednostka specjalnie zaprojektowana do tego chłodzenia. Ma wymiary 92×92 mm oraz grubość zaledwie 15mm. Posiada 9 łopatek o charakterystycznym dla Be Quiet! profilu. Wentylator rozkręca się do 2500 rpm generując przy tym głośność na poziomie 30,6 dB(A). Maksymalny przepływ powietrza wynosi 33.0 CFM (56.1 m3/h) a ciśnienie powietrza osiąga wartość 1.79 mm H2O. Jednostka ta ma szacowaną żywotność na 80000h oraz łożysko typu Rifle.

Testy wydajności

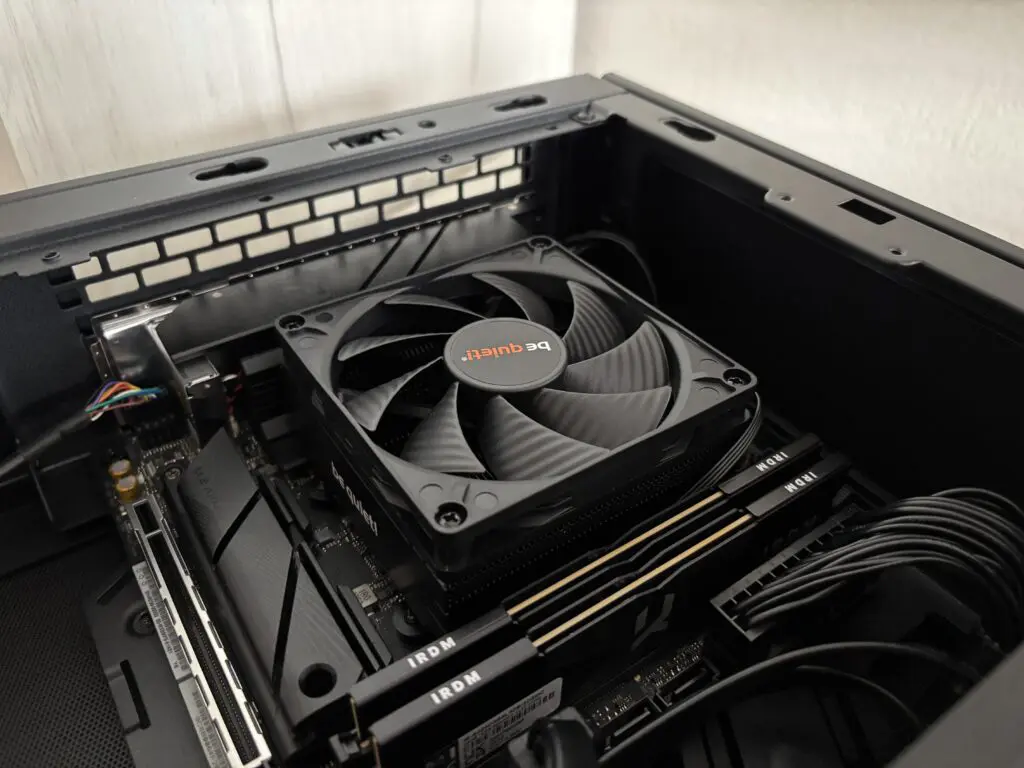

Montaż

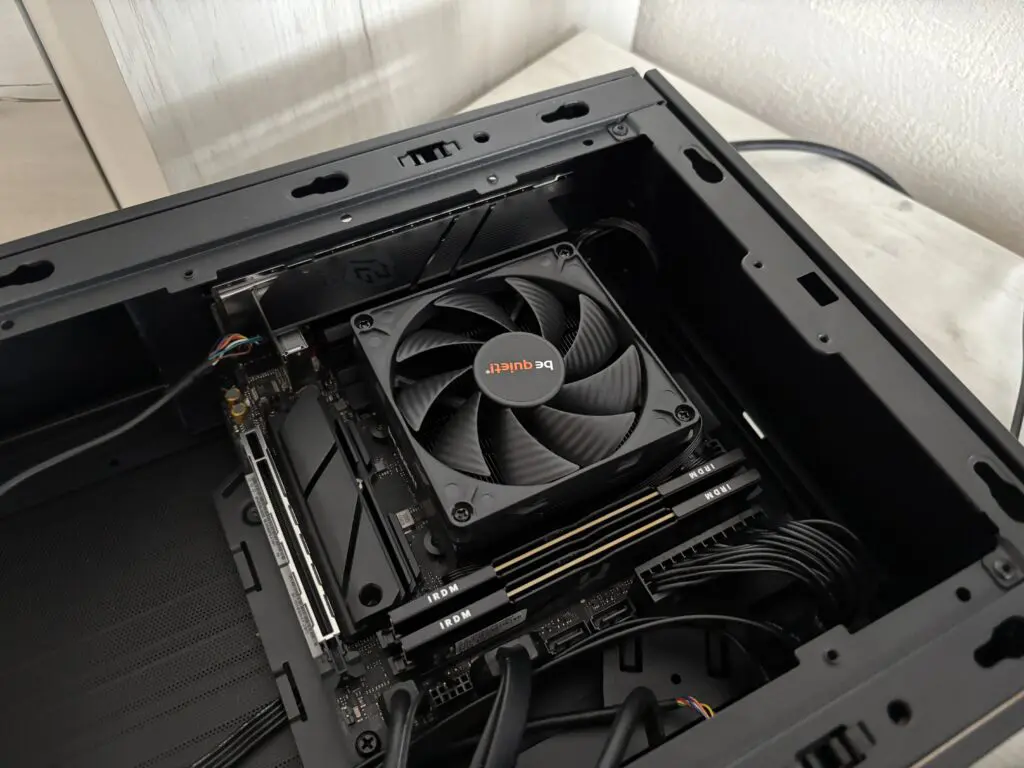

Montaż chłodzenia jest dość skomplikowany, ponieważ wymaga wyciągnięcia płyty głównej z obudowy. Jednak przed tym krokiem trzeba od spodniej strony zamontować dwa elementy montażowe:

Teraz najtrudniejsza część czyli trzeba sobie idealnie tak wycelować chłodzeniem aby położyć je na procesorze oraz nad 4 otworami blackplate by móc z drugiej strony płyty głównej przełożyć śrubki i skręcić całość. Uff… udało się!

Wydajność

W testach wydajności została użyta nowa platforma testowa. Procesorem jest AMD Ryzen 8700G, którego napięcie zostało ustawione na 1V a częstotliwość taktowania wszystkich rdzeni podniesiona do 4.2 GHz. Takie ustawienia dają pobór prądu w okolicach 70W. Jest zmiana w stosunku do pozostałych recenzji chłodzeń ale postanowiłem wprowadzić 3 różne obciążenia prądowe aby móc na tym procesorze jak najlepiej testować chłodzenia ze wszystkich dostępnych grup wydajnościowych.

Do testów wydajności używana jest aplikacja OCCT w wersji 13.1.14. a ustawienia do testowania procesora są następujące:

Istotną zmianą w stosunku do poprzednich testów jest to, że chłodzenia testowane są na „biurku”. Nie są zamykane w obudowie, nie ma żadnego dodatkowego przepływu powietrza, który mógłby negatywnie lub pozytywnie wpływać na wydajność danego chłodzenia. Tylko sama zdolność chłodzenia do rozpraszania ciepła z procesora. Jako wynik brana jest delta temperatury z wartości jaką jest odczytana temperatura procesora pomniejszona o temperaturę panującą w pokoju. Myślę, że jest to najoptymalniejsze rozwiązanie, w którym eliminuje się zaburzenia wynikające z cyrkulacji powietrza w obudowie czy różną temperaturę w pokoju (zwykle temperatura ta jest stała i waha się w zakresie od 20 do 22*C).

Zobaczmy jak prezentuje się wydajność:

Różnica między większych bratem Shadow Rock LP  jest znaczna i wynosi niemalże 20*C. W sumie nie ma się co dziwić – 2 ciepłowody i wentylator niskoprofilowy o średnicy 92mm mają swoje ograniczenia. Ale i tak udało się aby Pure Rock LP schłodził 8 rdzeni taktowanych częstotliwością 4.2 GHz, które pracowały pod maksymalnym obciążeniem!

A jak wygląda kultura pracy?

Kultura pracy jest średnia. Aby skompensować niewielkie wymiary wentylatora i zapewnić rozsądny przepływ powietrza, trzeba go rozpędzać do wysokich prędkości obrotowych wynoszących 2542 rpm co powoduje generowanie hałasu na poziomie 43.5 dB.

Podsumowanie recenzji Be Quiet! Pure Rock LP

Pure Rock LP to najmniejsze z rozwiązań marki Be Quiet!. Chłodzenie to zostało zaprojektowane by mieć możliwie jak najbardziej kompaktowe wymiary. Producent zastosował tutaj 2 rurki cieplne, radiator o 56 listkach oraz niskoprofilowy wentylator o rozmiarze 92mm. Jakość wykonania stoi na najwyższym możliwym poziomie i w każdym detalu widać dbałość o szczegóły. Konstrukcja jest również niezwykle niska a łączna wysokość to zaledwie 45mm! Takie rozmiary powodują, że chłodzenie nie będzie problemem nawet dla najwęższych obudów na rynku. Jednakże fizyki nie da się oszukać i ultra kompaktowe wymiary odbijają się na ogólnej wydajności, która jest o blisko 20*C gorsza od większego brata. Mimo tego Pure Rock LP poradził sobie ze schłodzeniem 8 rdzeniowego procesora, którego taktowanie wynosiło 4.2 GHz na każdym rdzeniu! W tym maleństwie drzemie duch wojownika. Co prawda, mini wojownika ale wojownika.

Cena: ok 239zł.

Zalety:

• ultra kompaktowe wymiary,
• jakość wykonania,
• sprytne poprowadzenie ciepłowodów,
• jak na swoje gabaryty – dobra wydajność.

Wady:

• kultura pracy na maksymalnych obrotach,
• skomplikowany montaż.
