W 2022r miała mieć premierę nowa generacja 140 milimetrowych wentylatorów Noctua. Niestety, pewne problemy z produkcją zmusiły firmę do przeniesienia premiery na końcówkę 2023r… W oczekiwaniu na to wydarzenie postanowiłem przetestować wszystkie obecnie występujące wentylatory 140mm jakie oferuje austriacki producent. Gorąco zapraszam do recenzji! Prócz wentylatorów pojawią się również dodatki, jakie można do nich dokupić!

SŁOWNICZEK

Z racji tego, że wiele zastosowanych rozwiązań technicznych będzie się powtarzać przy różnych wentylatorach, nie ma sensu by dublować treść. W dziale tym zostaną opisane użyte technologie.

• • Bevelled Blade Tips – dwa wycięcia na spodniej części każdej z łopatek,
  • Fibre-glass Reinforced Polyamide Construction – obudowa wzmocniona włóknem szklanym, potrafiąca wytrzymać temperatury dochodzące do 140*C,

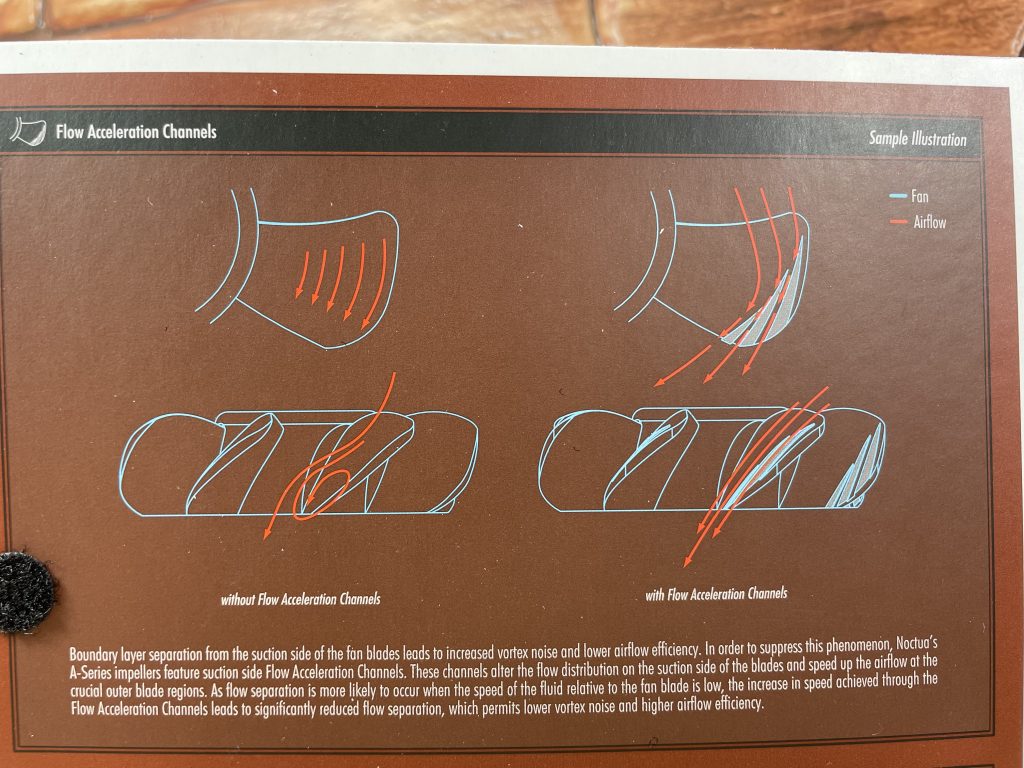

  • Flow Acceleration Channels – trzy wypustki na zakończeniu łopatek śmigła,
  • Inner Surface Microstructures – specjalne trójkątne nacięcia w obudowie wentylatora, które zmniejszają hałas przepływającego powietrza,
  • Metal Bearing Shell – panewka łożyska wentylatora wykonana z mosiądzu,
  • Metal-reinforced Motor Hub – piasta silnika wykonana ze stali, mocowanie osi rotora wzmocnione mosiężną konstrukcją,
  • SSO-Bearing – łożysko hydrodynamiczne z stabilizacją magnetyczną,
  • SSO2 Bearing – łożysko wentylatora ze stabilizowaniem magnetycznym,
  • Smooth Commutation Drive 2 – specjalny mechanizm dbający o płynną pracę silnika elektrycznego napędzającego wirnik,
  • Stepped Inlet Design – schodkowy kształt obudowy, który wprowadza mikroturbulencje w laminarnym ruchu zasysanego powietrza,
  • Three-phase Motor Design – trójfazowy silnik elektryczny z 6 slotami zasilania,
  • Vortex-Control Notches – specjalne nacięcia na spodniej części łopatek, które rozdzielają masy powietrza zapobiegając powstaniu rezonansu akustycznego.

BOHATEROWIE

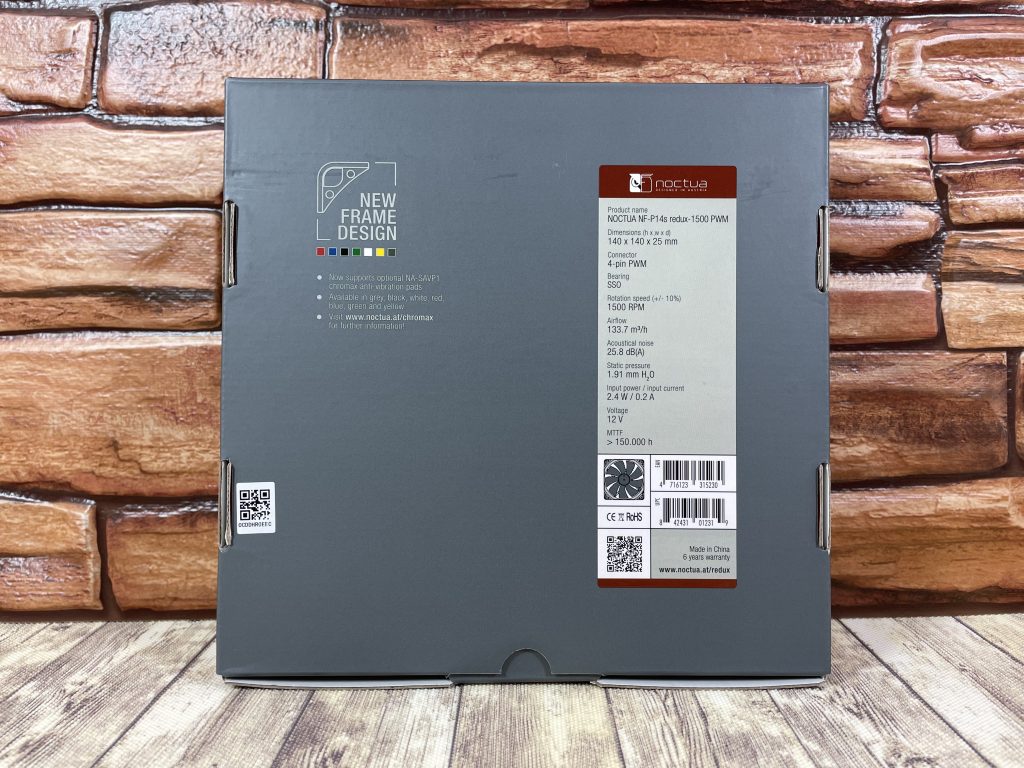

NF-P14s redux-1500 PWM

Dane techniczne wentylatora:

NF-P14 redux-1500 PWM to najtańsza seria wentylatorów marki Noctua. Okrojona jest praktycznie ze wszystkich dodatków jednak zachowuje tą samą wysoką jakość, jaką cechują droższe modele producenta. Charakterystycznym i dominującym kolorem tej serii jest szarość. Stąd też i pudełko jest tego koloru. Wyposażenie jest bardzo skromne i składa się z:

• wentylatora NF-P14 redux-1500 PWM,
• śrubek.

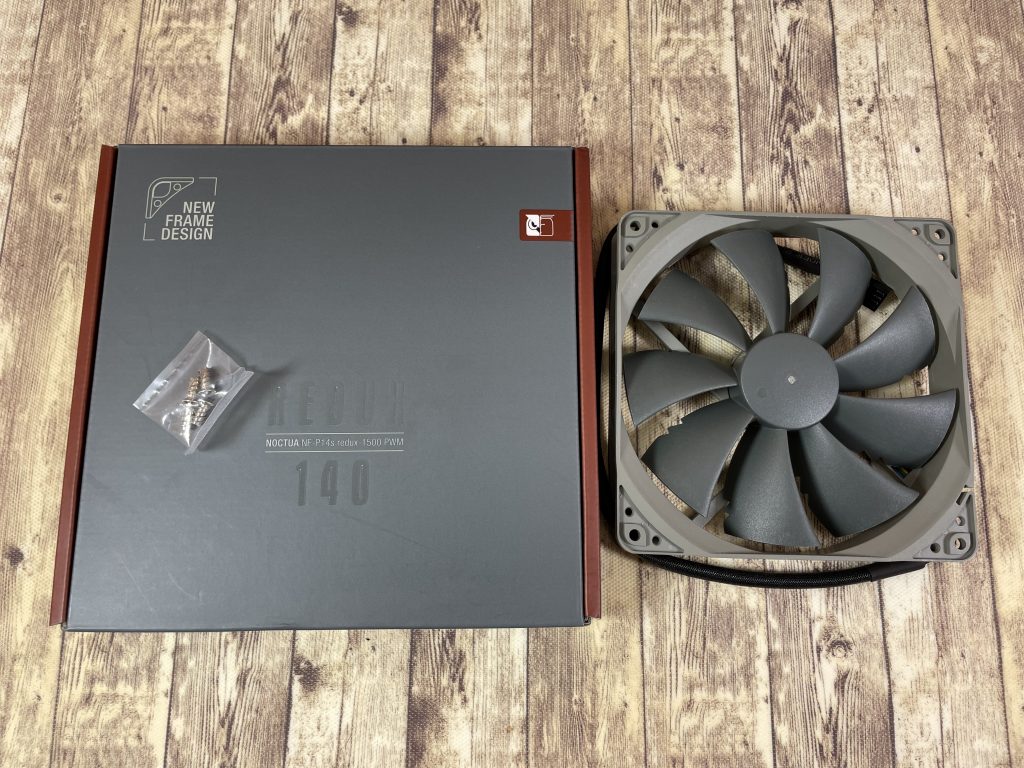

Wyposażenie to absolutne minimum:

Wentylator posiada 9-łopatkowy wirnik. Z racji cięcia kosztów w tym modelu obudowa nie jest wyposażona w żadne podkładki antywibracyjne aczkolwiek posiada miejsca, gdzie można takowe zastosować. Wymaga to oddzielnego zakupu. Przewód podłączeniowy jest w oplocie i ma długość ok 40cm. Zastosowano w tym modelu technologie takie jak:

• Vortex-Control Notches,
• SSO Bearing,
• Pressure-optimised Nine-Blade Design,
• Smooth Commutation Drive 2.

I z innej perpektywy:

NF-A14 industrialPPC-2000 PWM

Dane techniczne wentylatora:

NF-A14 INDUSTRIAL to seria wentylatorów przeznaczona do pracy w cięższych warunkach, nawet przemysłowych. Wentylatory te posiadają 3 fazowy, 6 slotowy silnik elektryczny. Wykonane są z wzmocnionego włókna szklanego oraz mają certyfikat wodoszczelności IP52. Model ten zapakowany jest w czarne kartonowe opakowanie z brązowymi bokami. Wyposażenie jest bardzo skromne i składa się z:

• wentylatora NF-A14 industrialPCC-2000 PWM,
• śrubek.

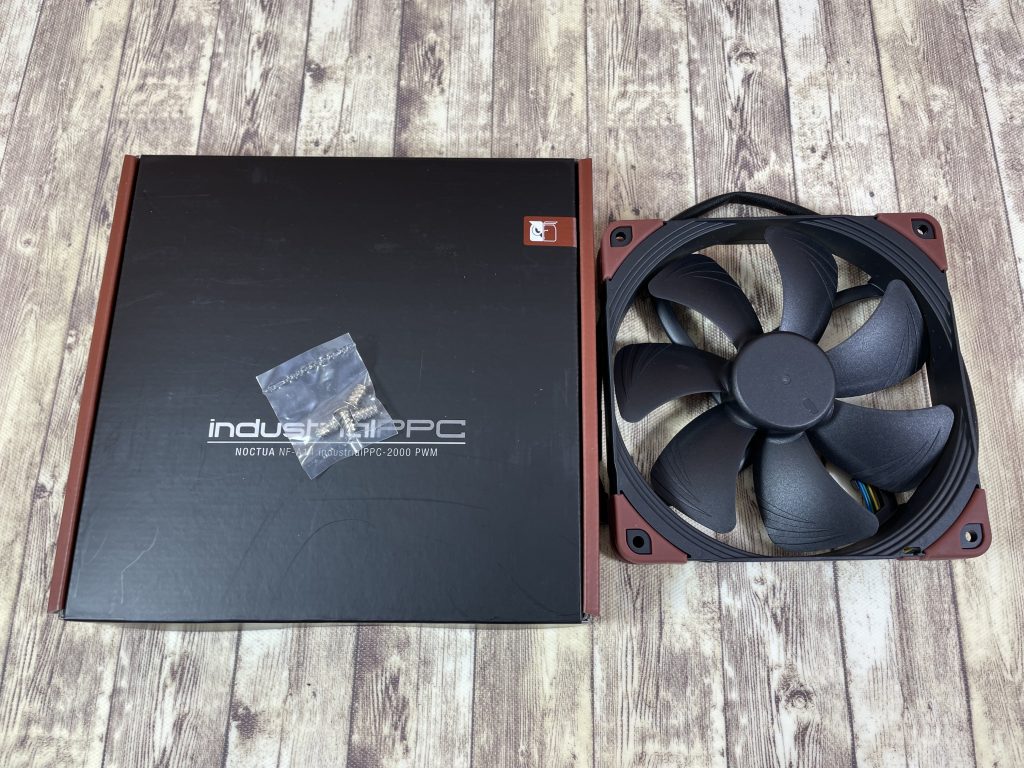

Wyposażenie to absolutne minimum:

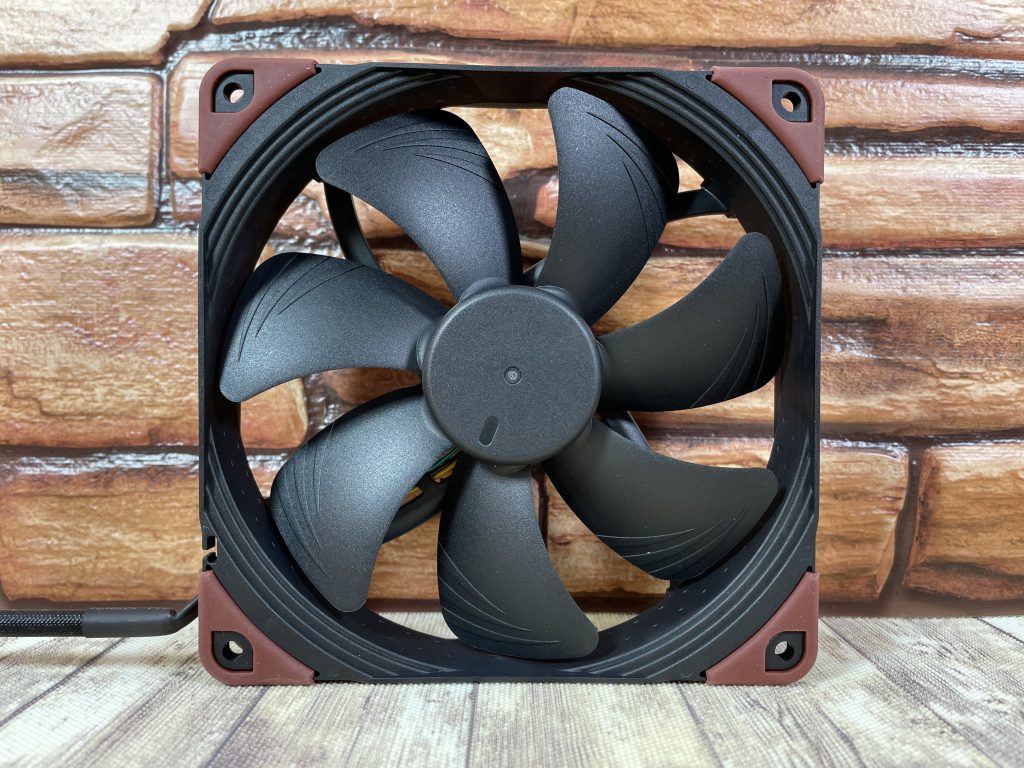

Wentylator posiada 7-łopatkowy wirnik oraz konstrukcję obudowy wzmocnioną włóknem szklanym. Łopatki są bardzo grube i mają dużą powierzchnie. Posiadają również charakterystyczne potrójne wybrzuszenia. Na rogach obudowy zastosowany silikonowe podkładki antywibracyjne. Przewód podłączeniowy jest w oplocie i ma długość ok 40cm. Obudowa posiada „stopnie”, których zadaniem jest wprowadzenie turbulencji i złamanie laminarnego przepływu powietrza. Skutkuje to obniżeniem hałasu. Zastosowano w tym modelu technologie takie jak:

• Three-phase Motor Design,
• Fibre-glass Reinforced Polyamide Construction,
• AAO Frame,
• Flow Acceleration Chanells,
• Stepped Inlet Design,
• Inner Surface Microstructures,
• SSO2 Bearing,
• Metal Bearing Shell.

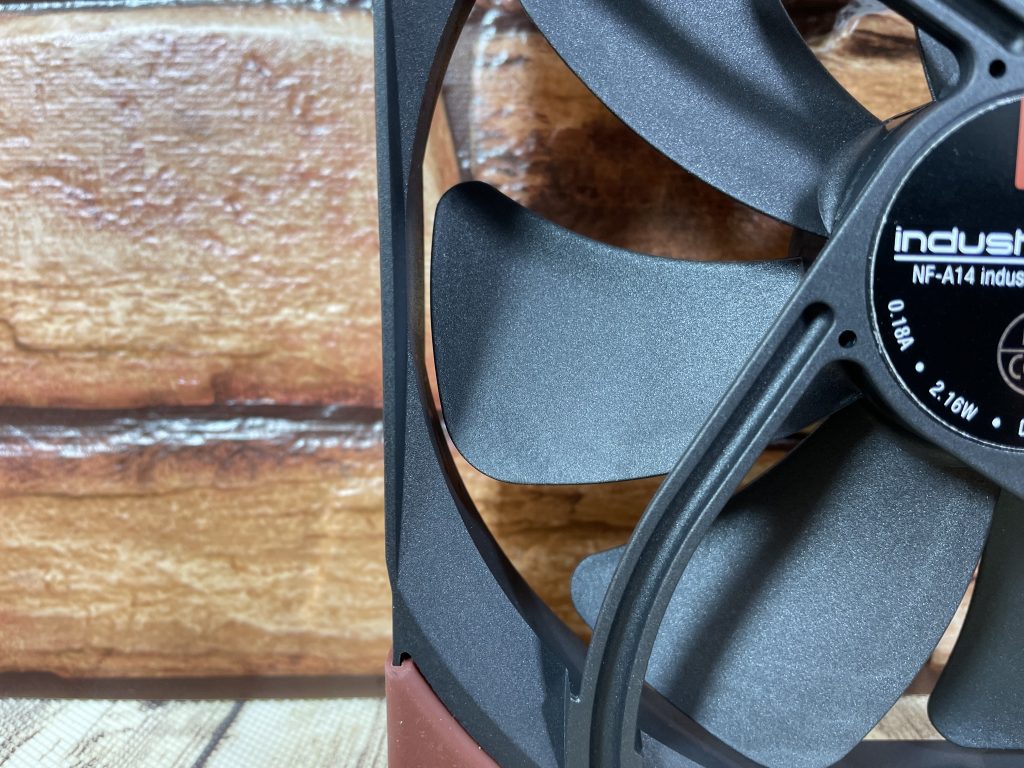

Wewnątrz ramki widać trójkątne nacięcia.

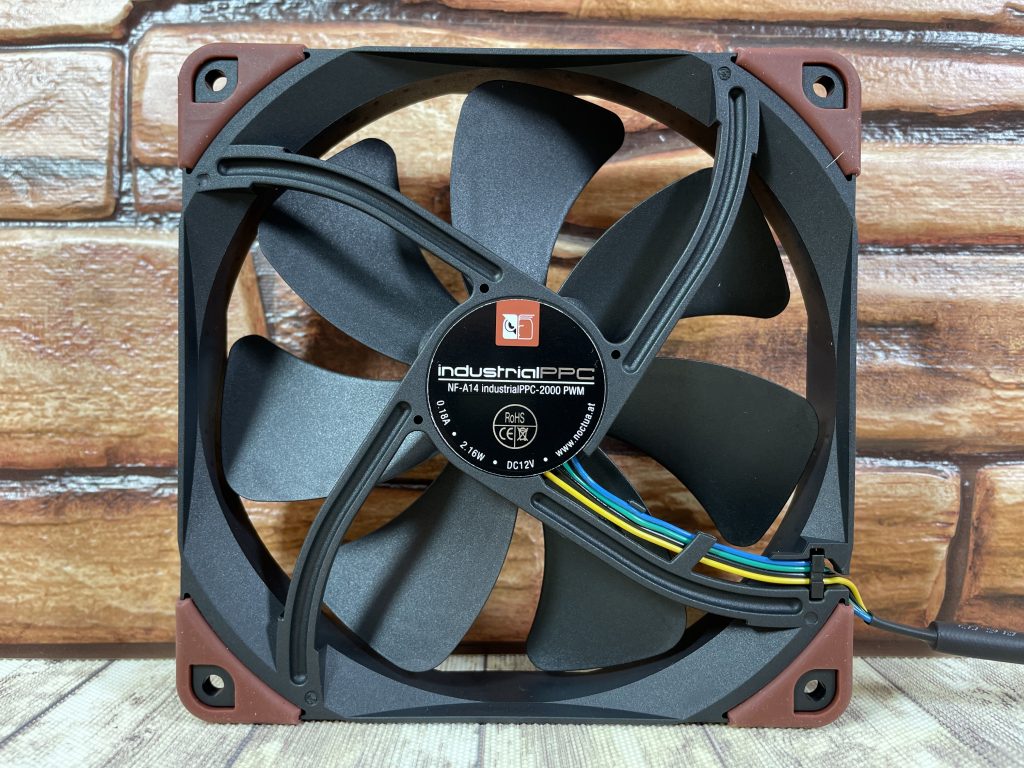

Tył bez zbytnich udziwnień.

40 cm kabel w oplocie.

NF-A14 industrialPPC-3000 PWM

Dane techniczne wentylatora:

NF-A14 industrialPPC-3000 różni się od modelu industrialPPC-2000 głównie prędkością obrotową więc opis jest w dużej mierze taki sam.

Podobnie jak w poprzednim modelu tak i tutaj wyposażenie jest bardzo skromne i składa się z:

• wentylatora NF-A14 industrialPCC-3000 PWM,
• śrubek.

Wyposażenie to absolutne minimum:

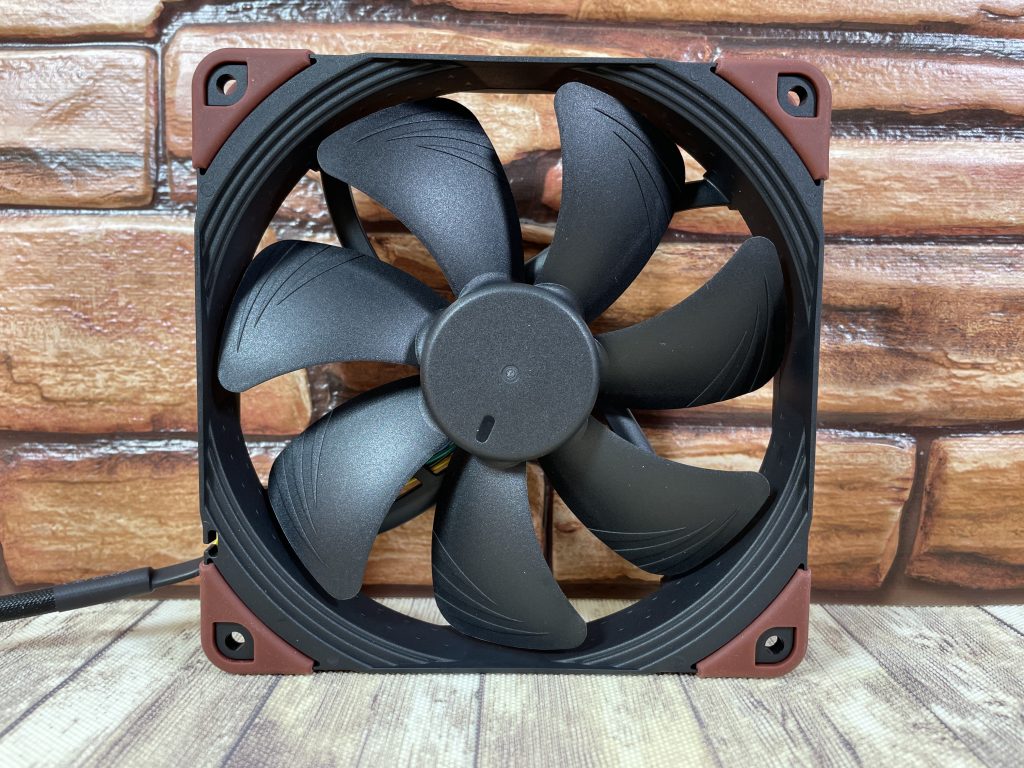

Wentylator posiada 7-łopatkowy wirnik oraz konstrukcję obudowy wzmocnioną włóknem szklanym. Łopatki są bardzo grube i mają dużą powierzchnie. Posiadają również charakterystyczne potrójne wybrzuszenia. Na rogach obudowy zastosowany silikonowe podkładki antywibracyjne. Przewód podłączeniowy jest w oplocie i ma długość ok 40cm. Obudowa posiada „stopnie”, których zadaniem jest wprowadzenie turbulencji i złamanie laminarnego przepływu powietrza. Skutkuje to obniżeniem hałasu. Zastosowano w tym modelu technologie takie jak:

• Three-phase Motor Design,
• Fibre-glass Reinforced Polyamide Construction,
• AAO Frame,
• Flow Acceleration Chanells,
• Stepped Inlet Design,
• Inner Surface Microstructures,
• SSO2 Bearing,
• Metal Bearing Shell.

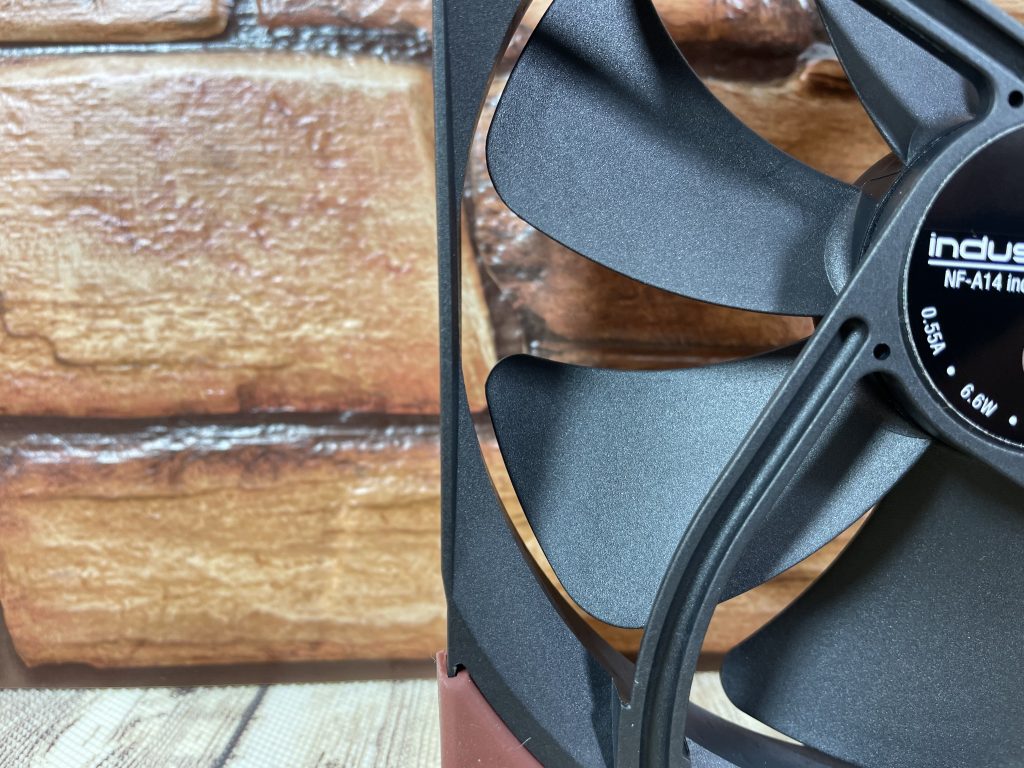

Wewnątrz ramki widać trójkątne nacięcia.

Tył bez zbytnich udziwnień.

40 cm kabel w oplocie.

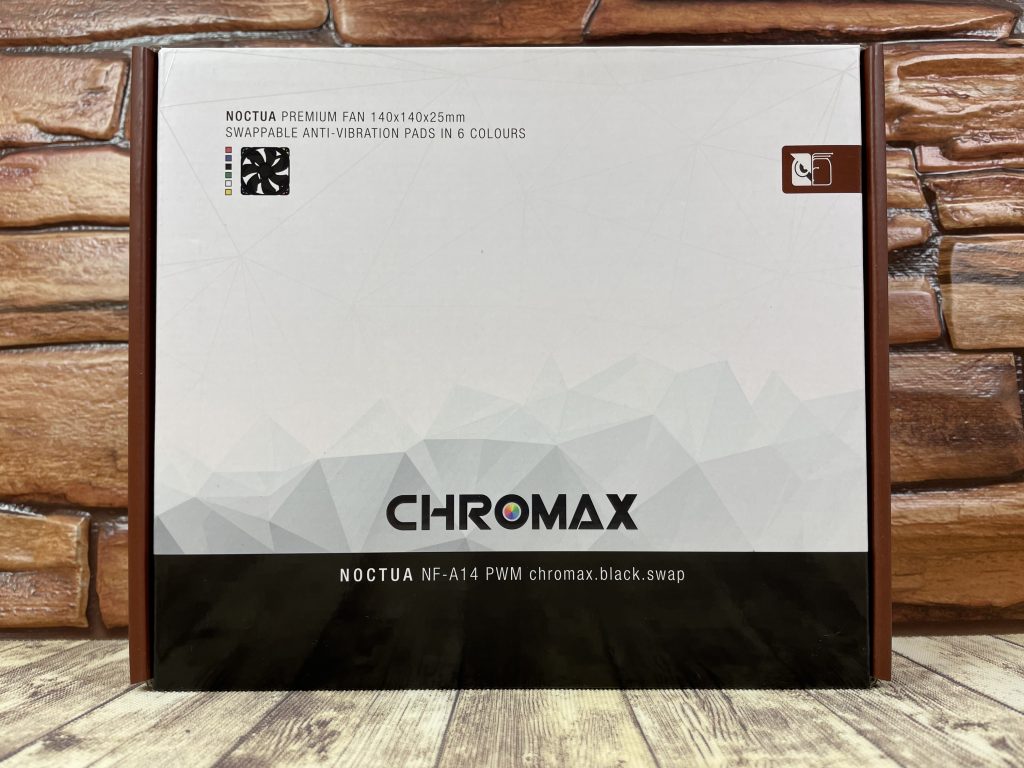

NF-A14 PWM chromax.black.swap

Dane techniczne wentylatora:

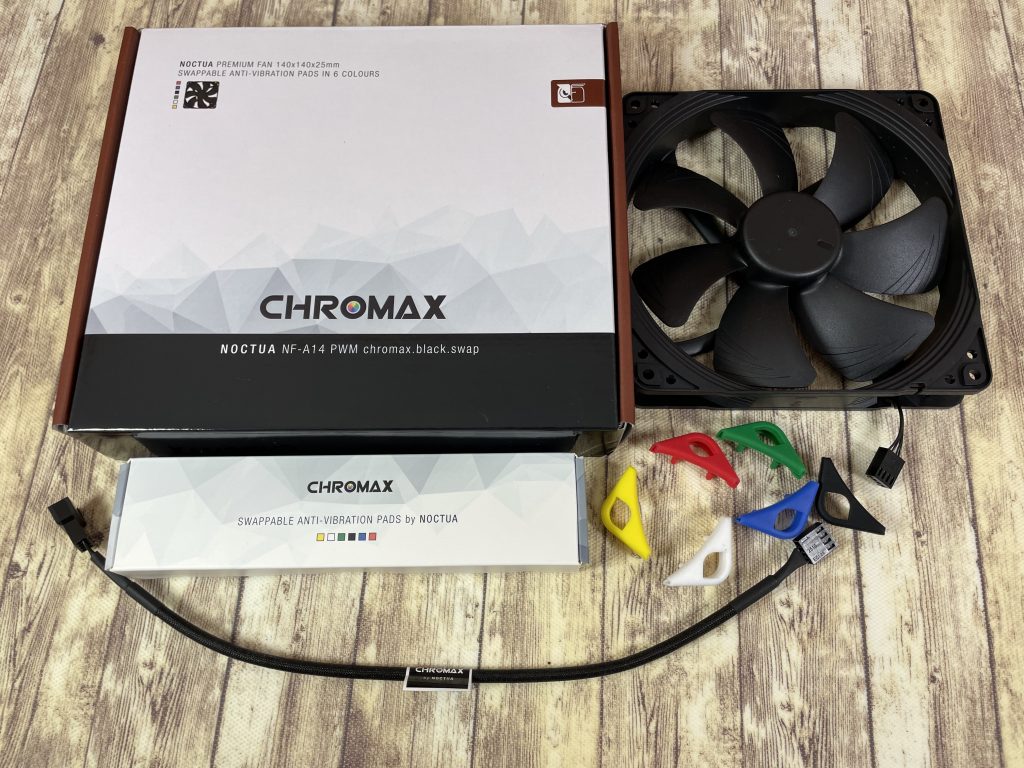

NF-A14 PWM chromax.black.swap jest modelem o konstrukcji bliźniaczo podobnej do serii industrialPPC. Różnice tyczą się głównie nie spełnianiem wymogów dotyczących przemysłowych wentylatorów oraz dodaniem kilku wersji kolorystycznych podkładek antywibracyjnych. Różny jest również przewód podłączeniowy, który jest odpinany i istnieje możliwość wymiany na inny, w innej wersji kolorystycznej. Wyposażenie tego wentylatora jest dosyć bogate i w szczególności przypadnie moderom oraz osobom, które dbają o wizualny aspekt wnętrza swojego komputera. W opakowaniu znajdziemy:

• wentylatora NF-A14 chromax.black.swap,
• 6 kompletów podkładek antywibracyjnych,
• odpinany przewód podłączeniowy,
• śrubki.

Wyposażenie przypadnie do gustu moderom:

Wentylator posiada 7-łopatkowy wirnik oraz konstrukcję obudowy wzmocnioną włóknem szklanym. Łopatki są bardzo grube i mają dużą powierzchnie. Posiadają również charakterystyczne potrójne wybrzuszenia. Na rogach obudowy zastosowany silikonowe podkładki antywibracyjne. Przewód podłączeniowy jest w oplocie i ma długość ok 40cm. Obudowa posiada „stopnie”, których zadaniem jest wprowadzenie turbulencji i złamanie laminarnego przepływu powietrza. Skutkuje to obniżeniem hałasu. Zastosowano w tym modelu technologie takie jak:

• Three-phase Motor Design,
• Fibre-glass Reinforced Polyamide Construction,
• AAO Frame,
• Flow Acceleration Chanells,
• Stepped Inlet Design,
• Inner Surface Microstructures,
• SSO2 Bearing,
• Metal Bearing Shell.

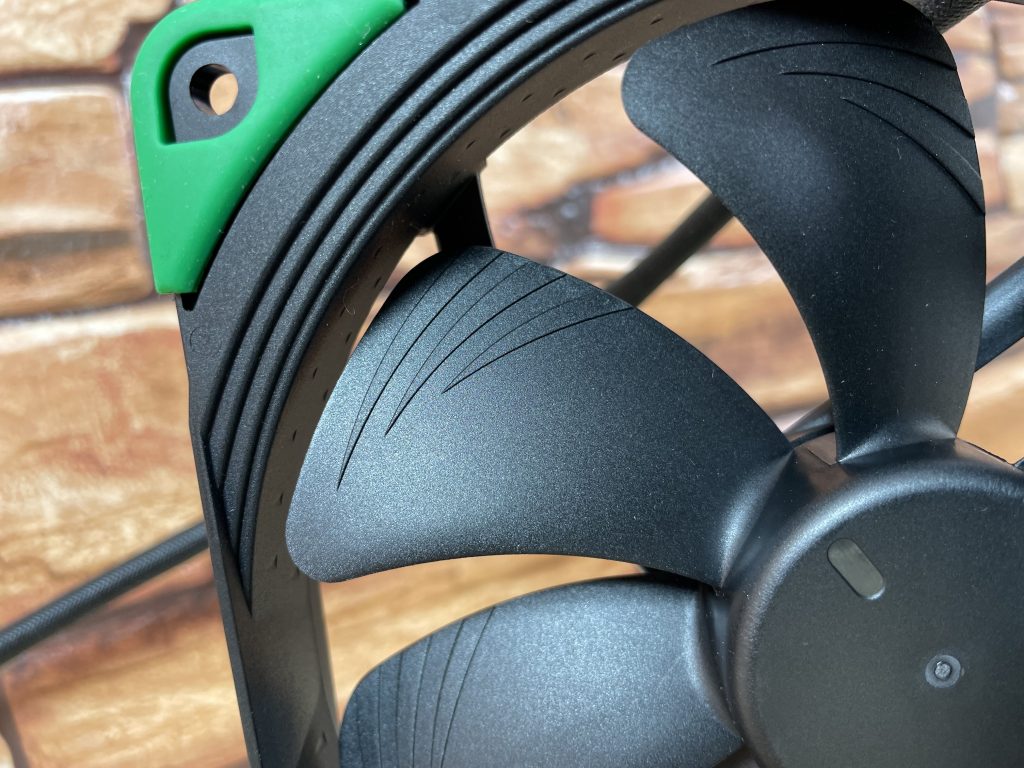

Wewnątrz ramki widać trójkątne nacięcia.

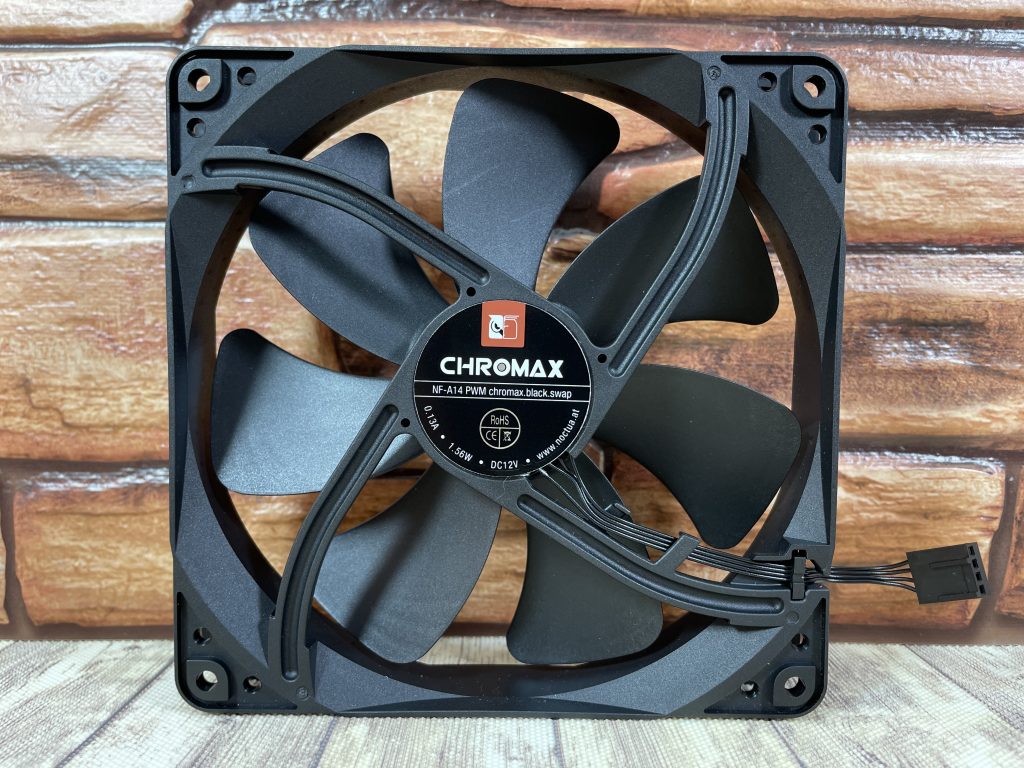

Tył bez zbytnich udziwnień. Widoczny również bardzo krótki kabel podłączeniowy.

40 cm kabel w oplocie.

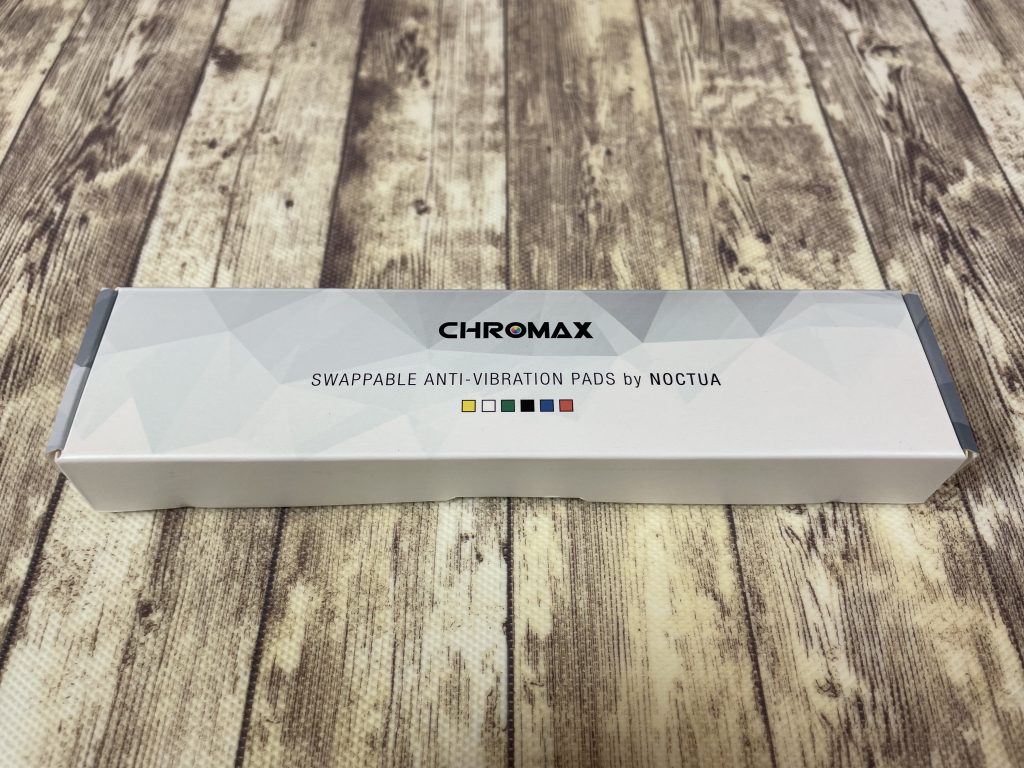

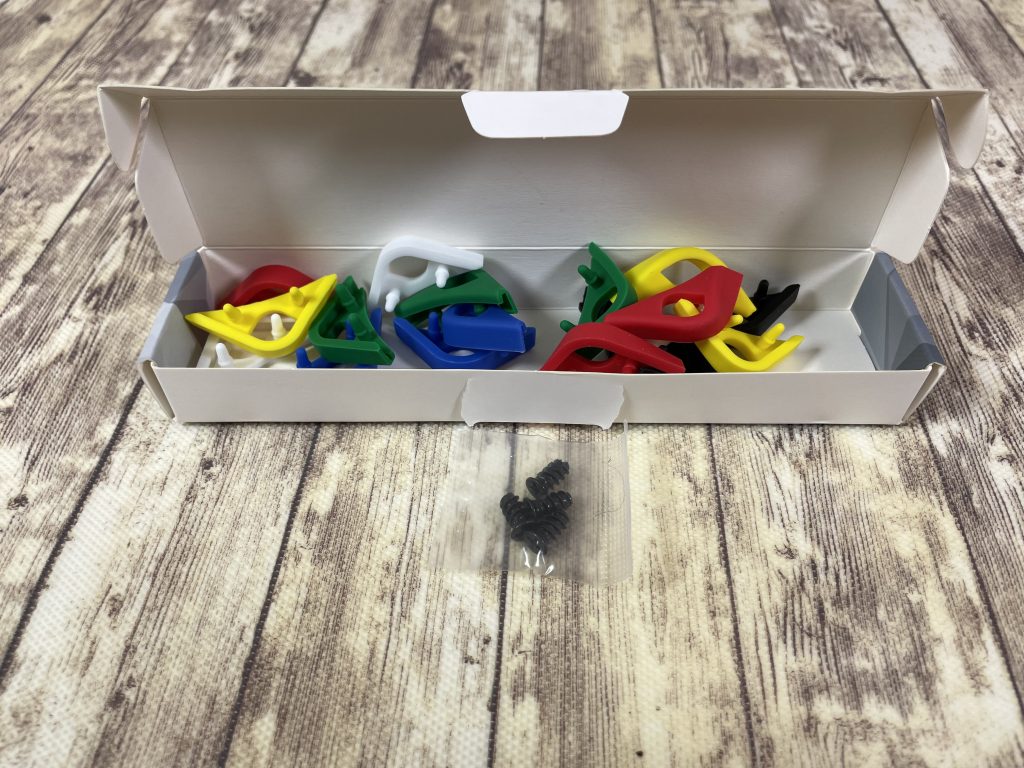

Producent w wersji chromax.black.swap dorzuca 6 kompletów kolorowych nakładek antywibracyjnych.

Do wyboru jest kolor biały:

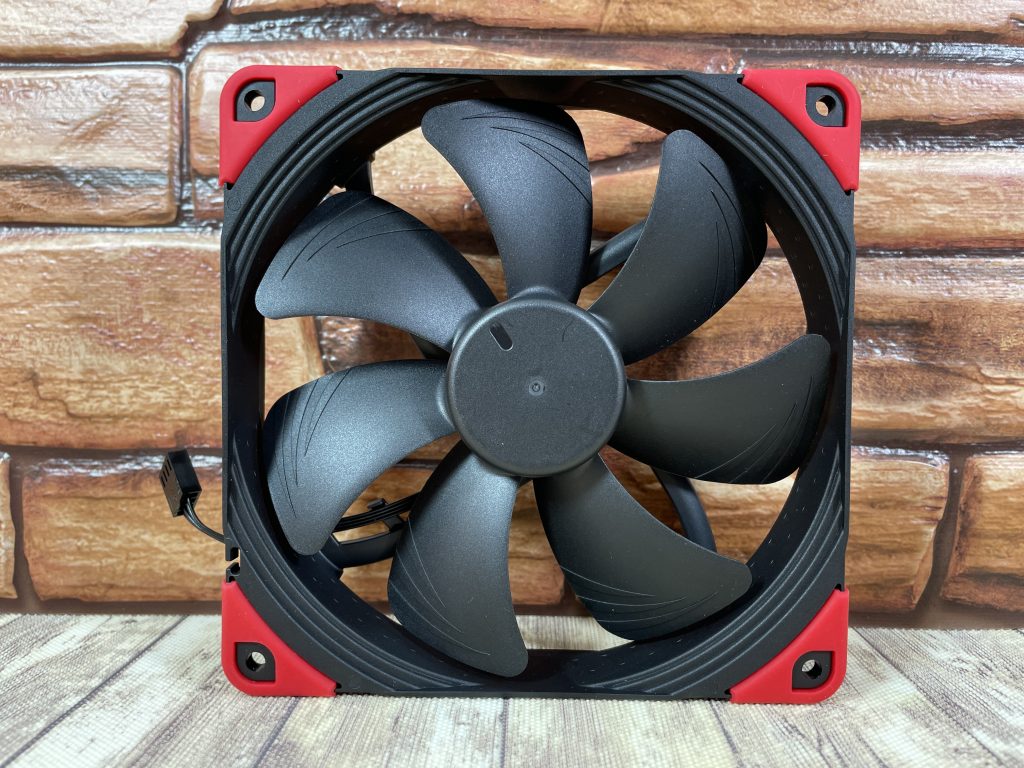

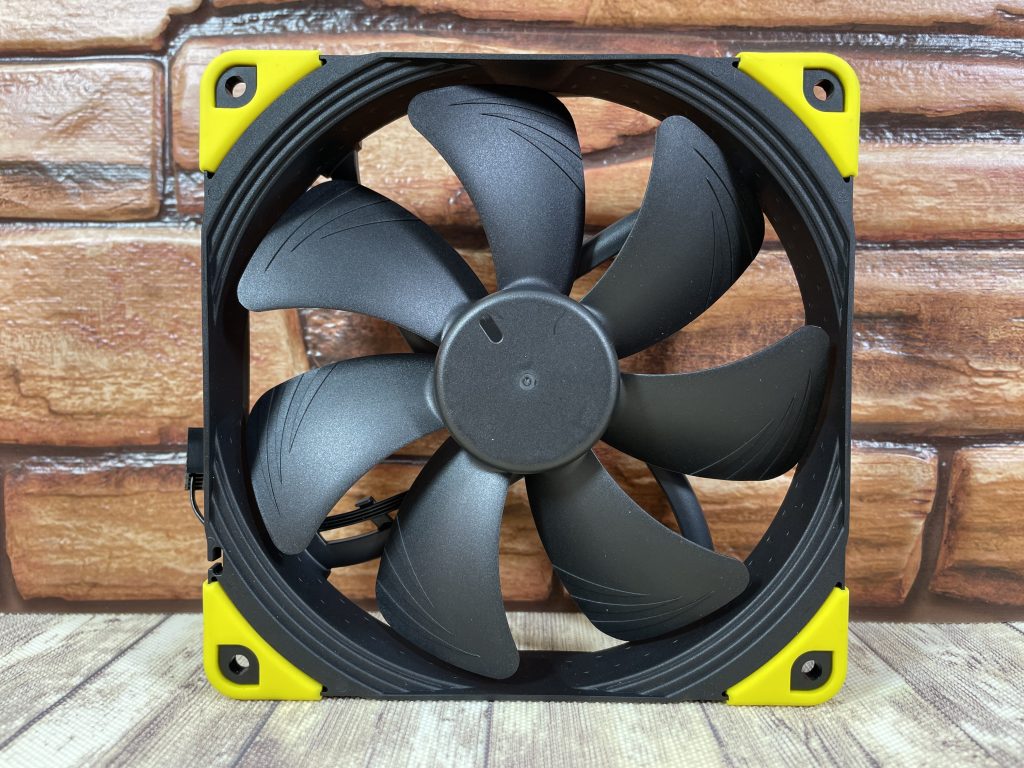

Żółty:

Czerwony:

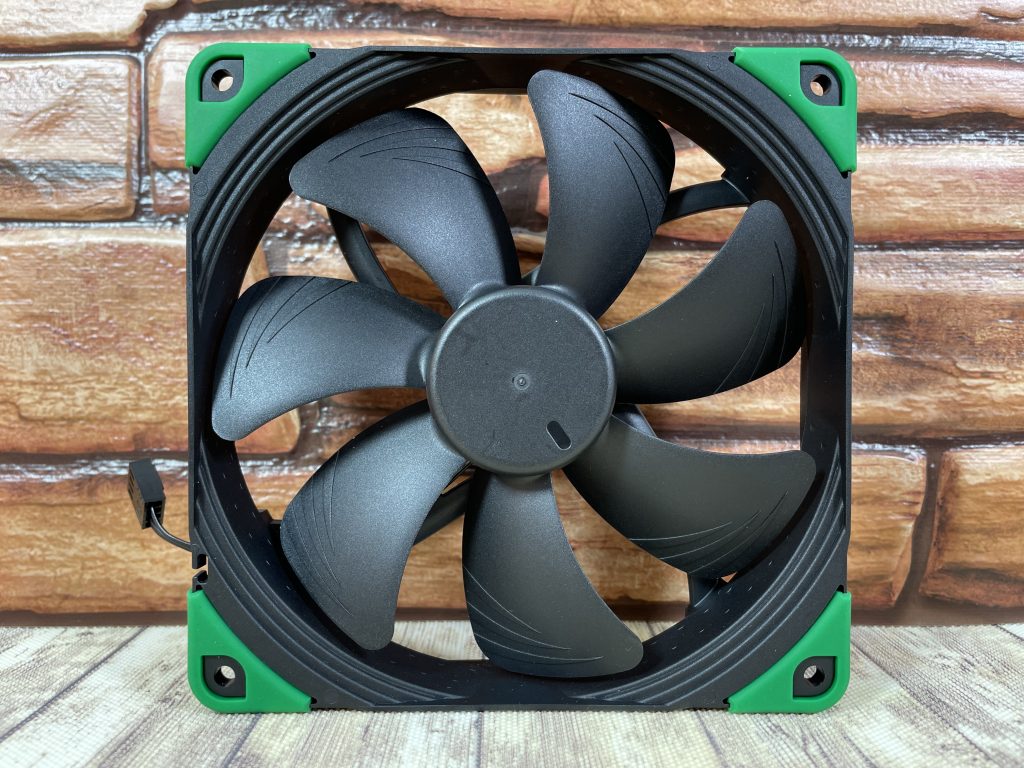

Zielony:

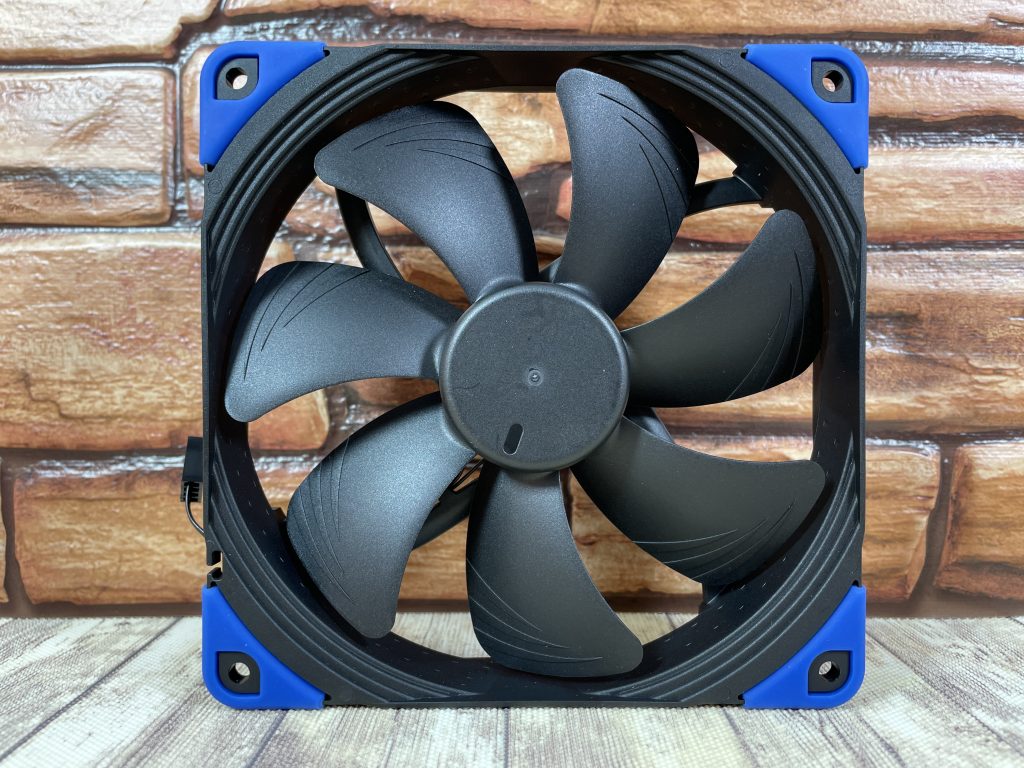

Niebieski:

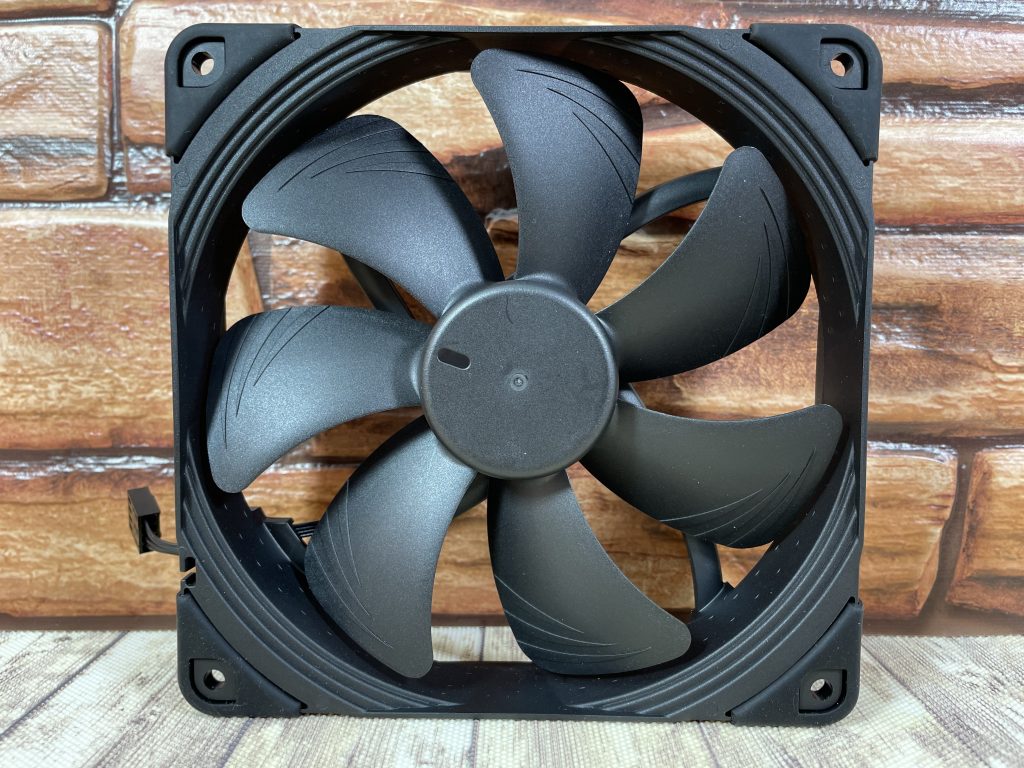

Czarny:

Ciekawostka!

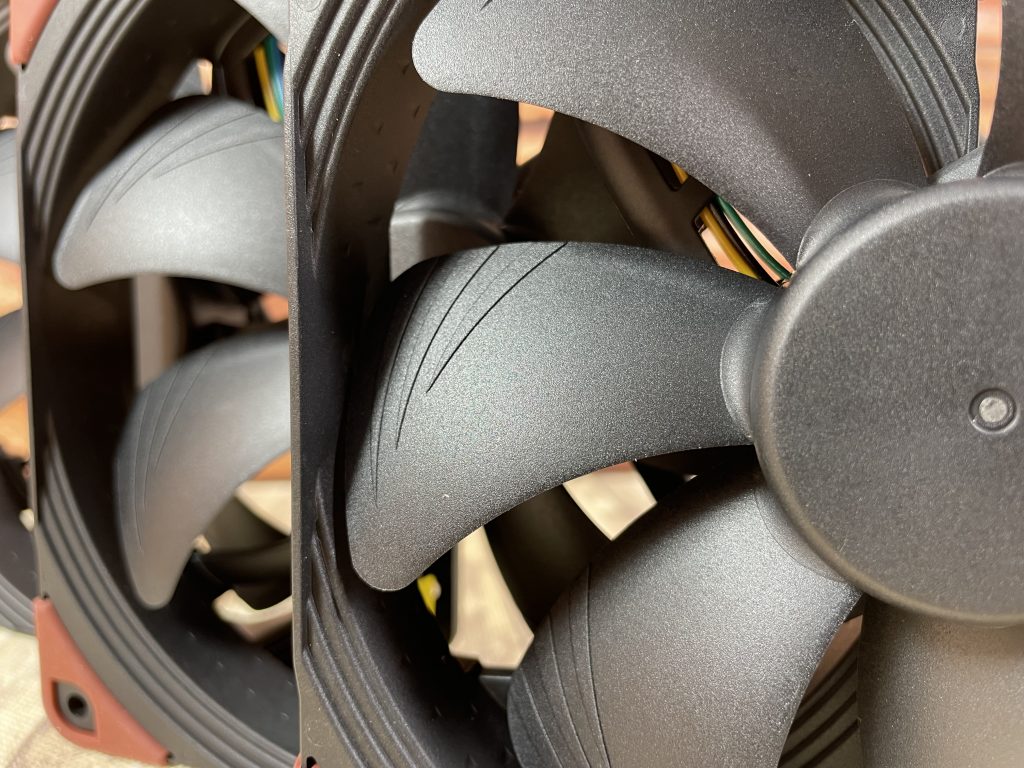

Patrząc na serię industrialPPC oraz chromax.black.swap można odnieść wrażenie, że w każdej jednostce zamontowano takie same śmigła. I tutaj ciekawostka – na zdjęciach może tego nie widać ale struktura wykończenia łopatek jest inna w zależności od modelu. I tak najgładsze wykończenie (idealnie gładka powierzchnia) ma chromax a najbardziej chropowate występuje w industrialPPC 2000 (jak gruby papier ścierny). Jeśli byłby to tani producent, pomyślałbym, że występuje bardzo duży rozrzut jakościowy. Jako, że jest to Noctua to myślę, że jest to celowy zabieg. A jak wy myślicie, drodzy czytelnicy?

Wygląd z przod, na pierwszym planie industrialPPC 3000, najdalej chromax.

A teraz widok z tyłu:

NF-A14 PWM

Dane techniczne wentylatora:

NF-A14 PWM to model, od którego zaczęła się cała seria „a czternastek”. Klasyka Noctui w typowych dla tego producenta barwach. Wentylator posiada wszystko to, co najlepsze. Wszystkiego jest dużo i naj, naj, naj. Począwszy od opakowania, które z dwóch stron otwiera się niczym książka by móc zagłębić się w meandry specyfikacji i zastosowanych technologii.

Ale to nie wszystko!

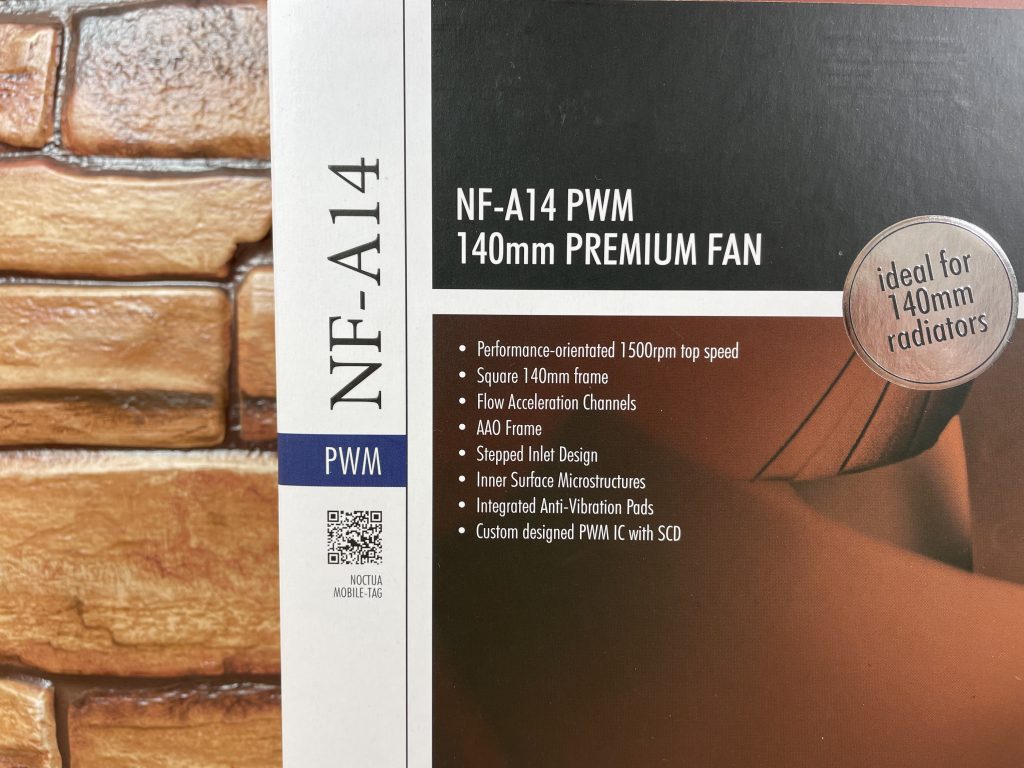

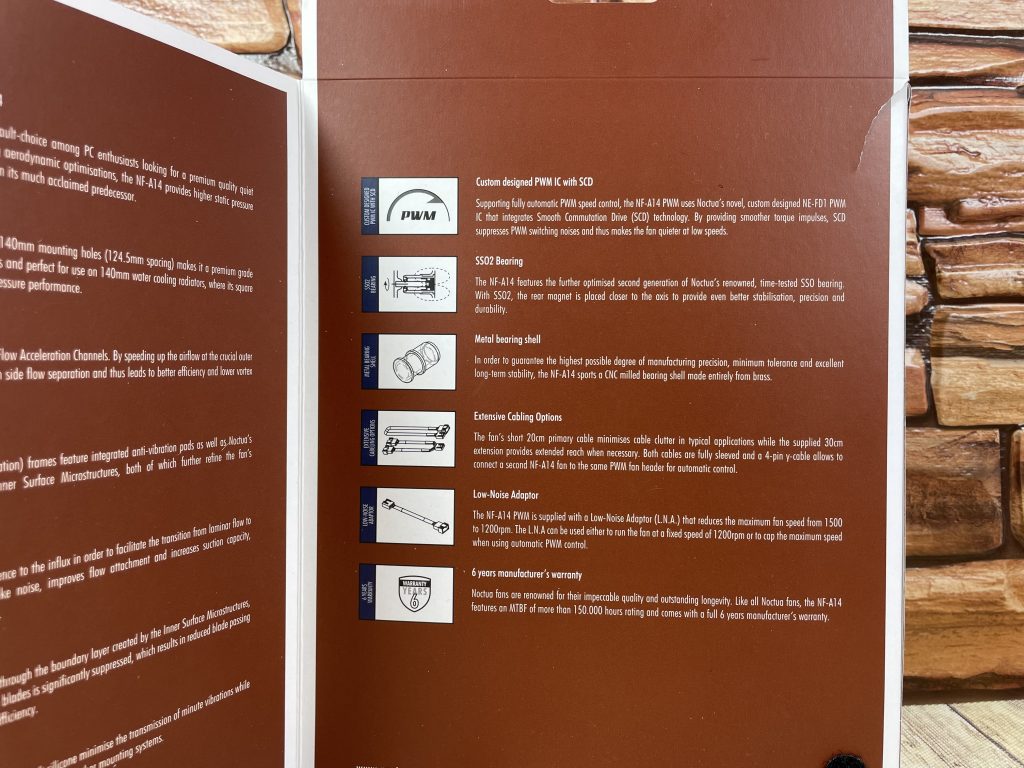

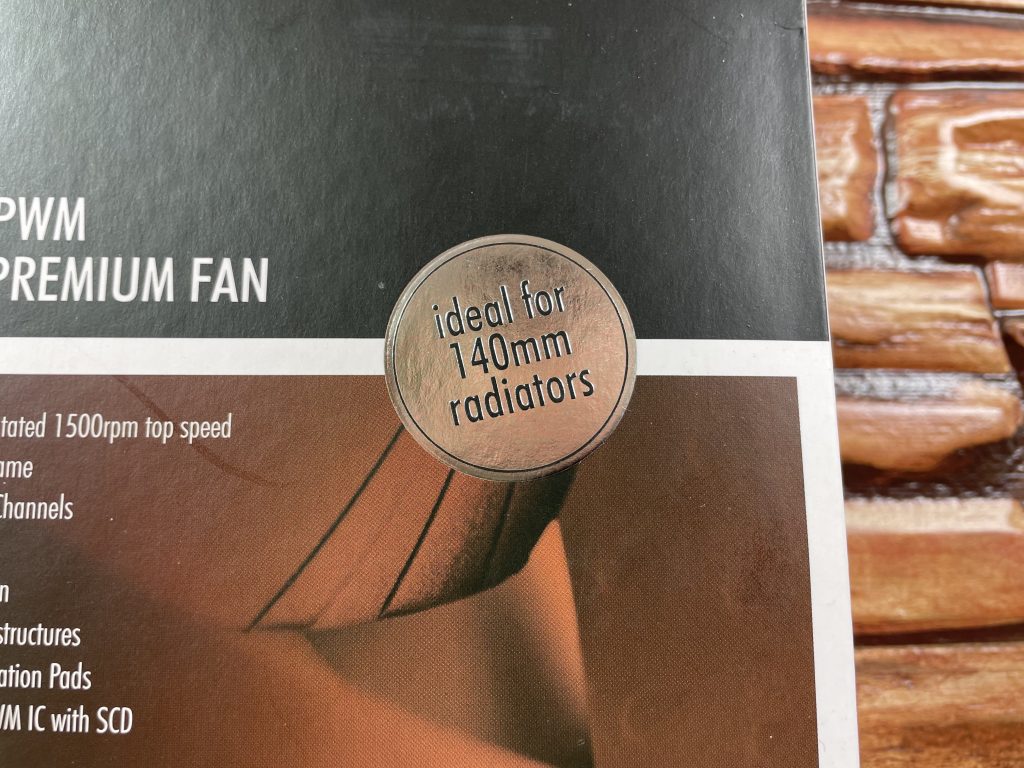

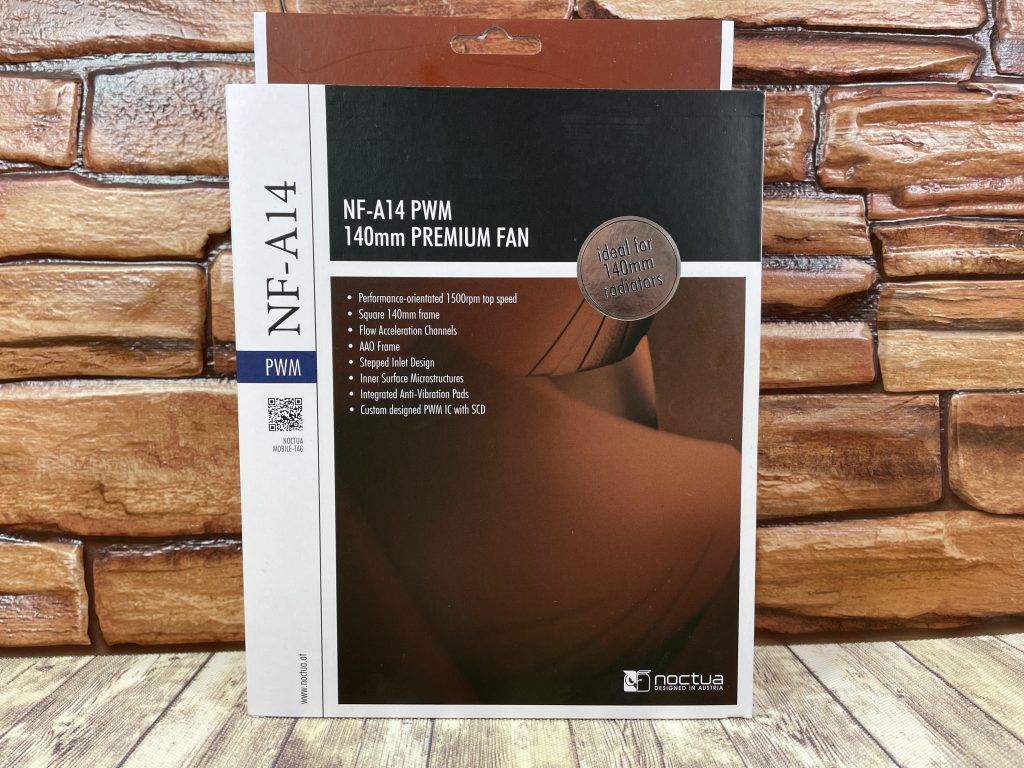

Informacje zawarte z przodu:

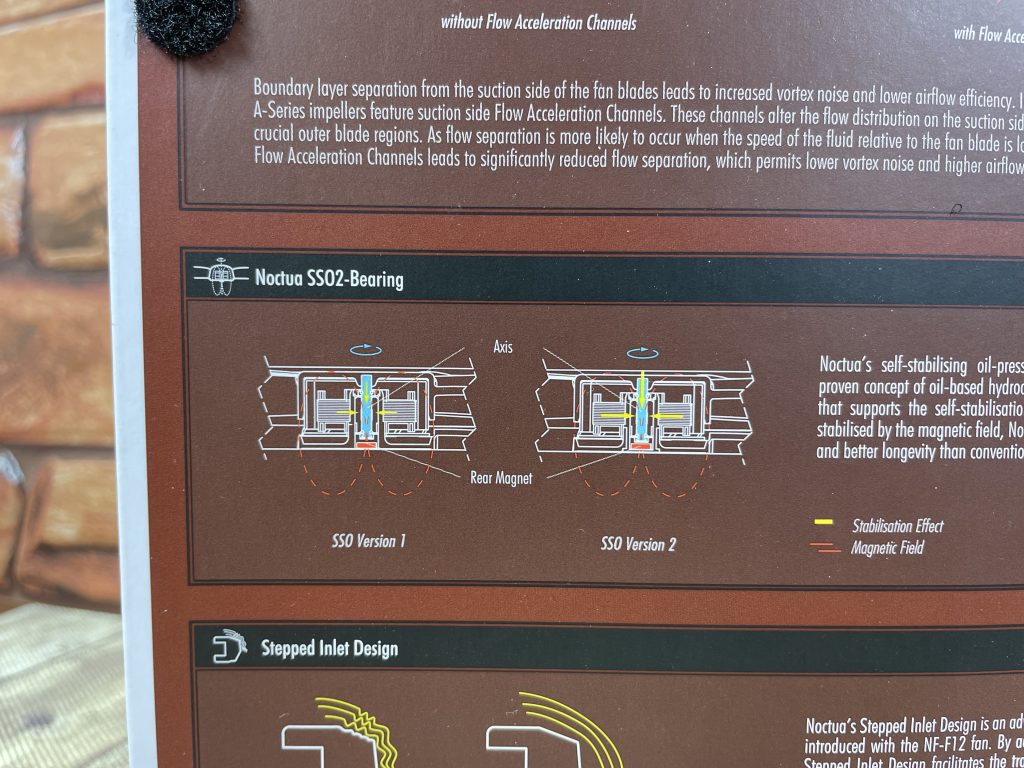

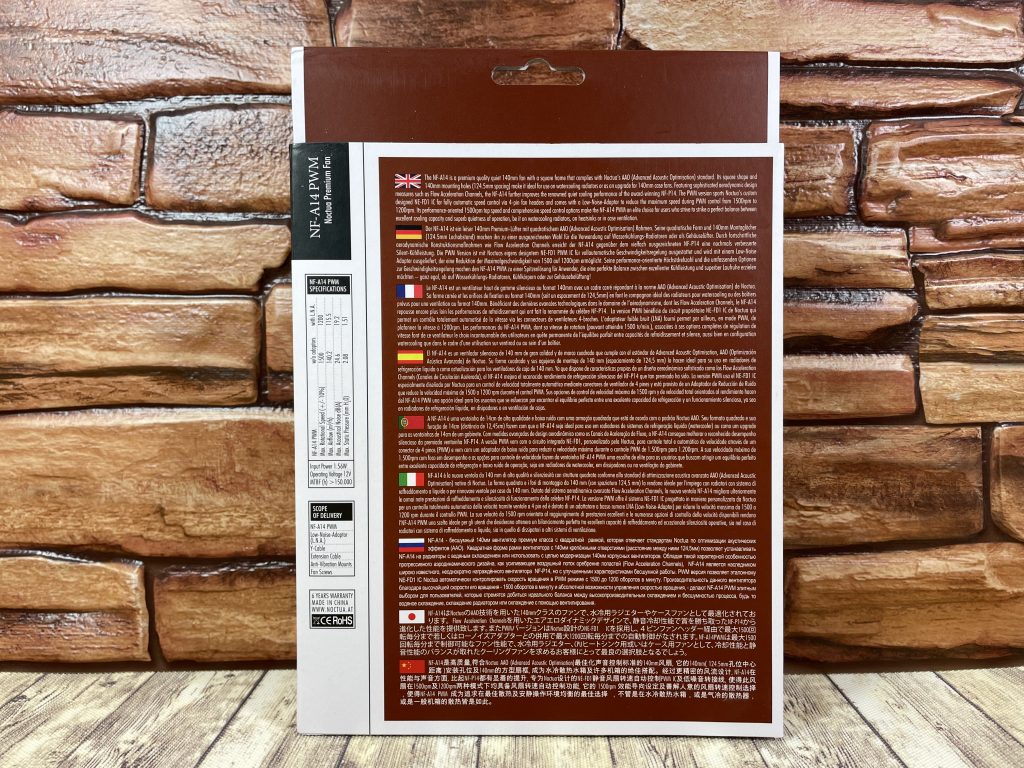

Oraz z tyłu:

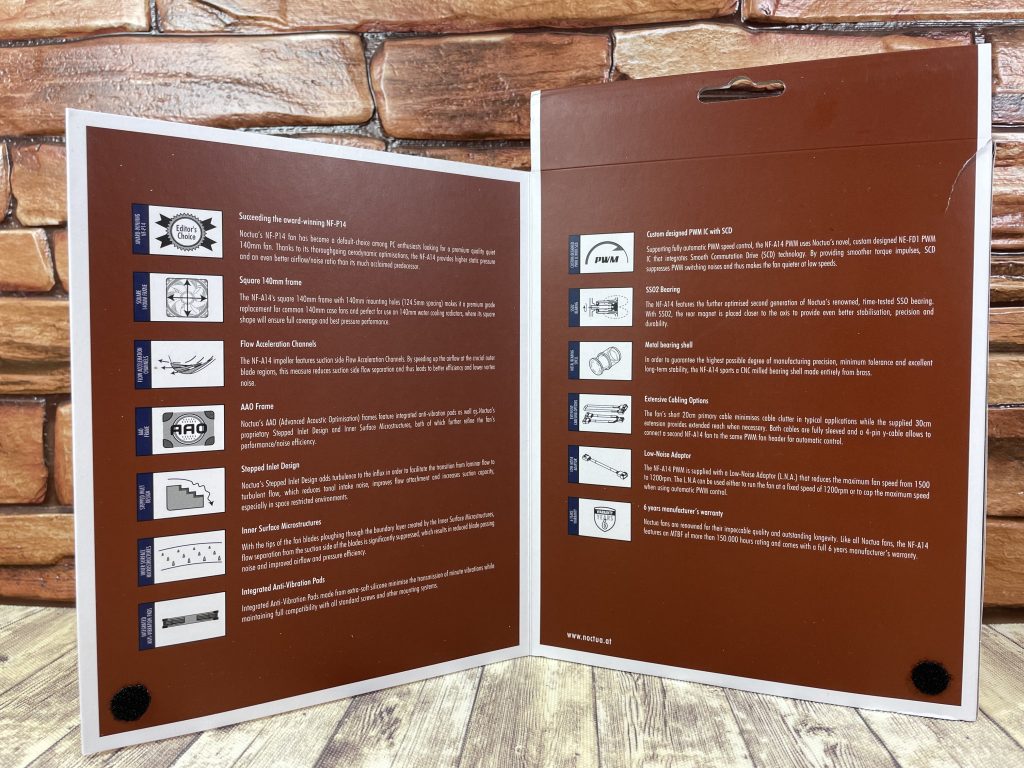

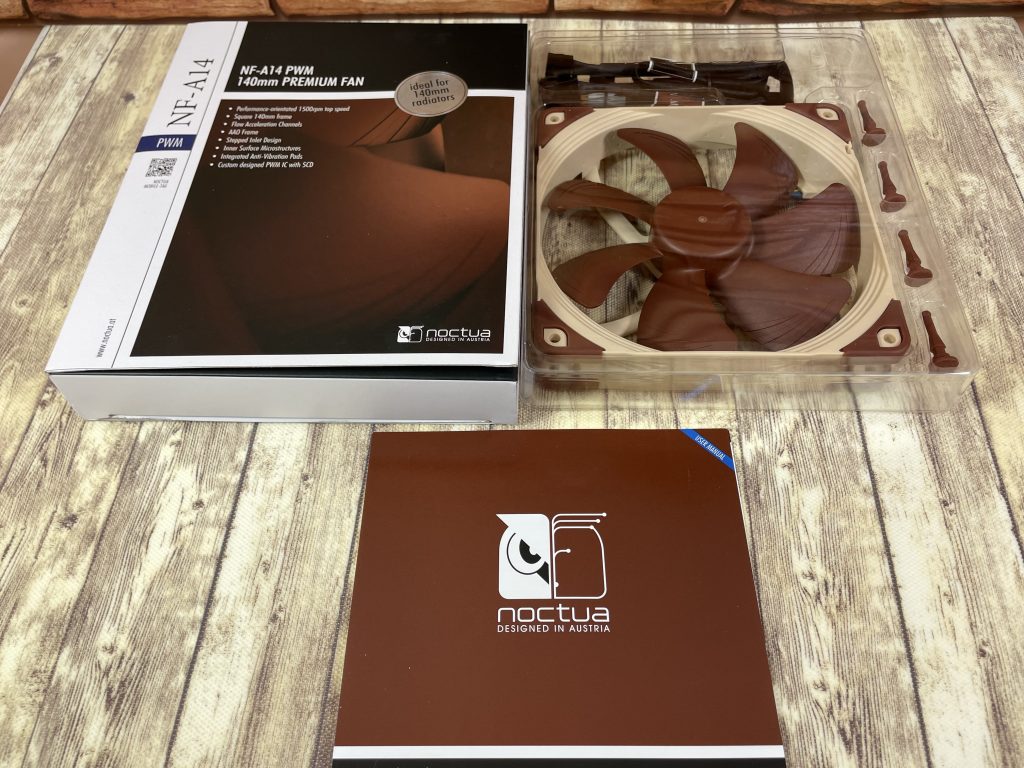

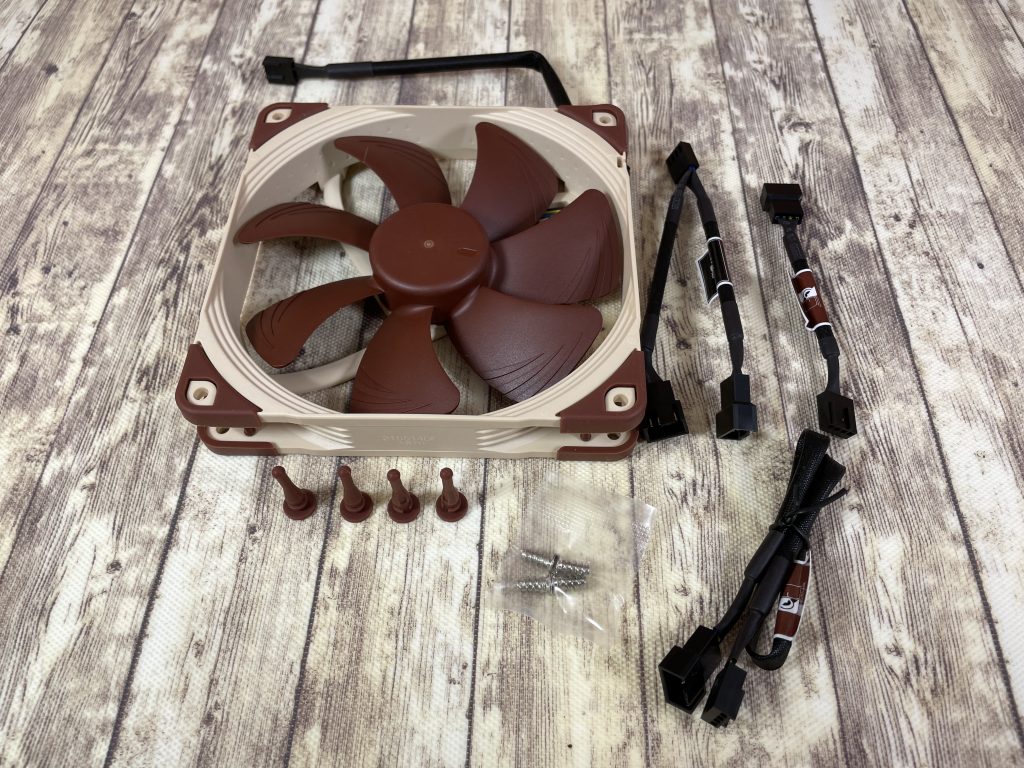

Również wnętrze jest wypełnione aż po brzegi różnymi akcesoriami. Znajdziemy tutaj tak oczywiste rzeczy jak elementy montażowe oraz te mniej oczywiste jak reduktory prędkości obrotowej wentylatora oraz rozgałęziacze. Z resztą, zobaczcie sami co można w opakowaniu znaleźć:

• wentylatora NF-A14,
• kołki antywibracyjne,
• reduktor obrotów L.N.A.,
• rozgałęziacz,
• odpinany przewód podłączeniowy,

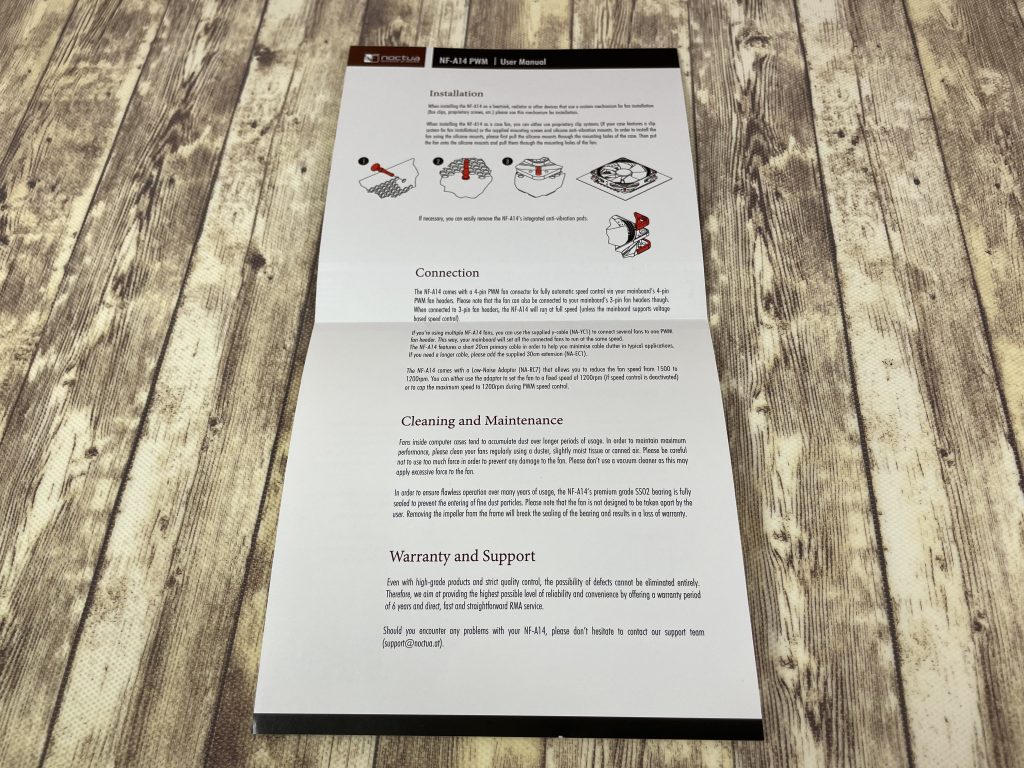

• instrukcja.

Diabeł tkwi w takich małych detalach:

Bezwibracyjny lub tradycyjny, śrubkowy montaż:

Kabelki:

Wentylator posiada 7-łopatkowy wirnik oraz konstrukcję obudowy wzmocnioną włóknem szklanym. Łopatki są bardzo grube i mają dużą powierzchnie. Posiadają również charakterystyczne potrójne wybrzuszenia. Na rogach obudowy zastosowany silikonowe podkładki antywibracyjne. Przewód podłączeniowy jest w oplocie i ma długość ok 40cm. Obudowa posiada „stopnie”, których zadaniem jest wprowadzenie turbulencji i złamanie laminarnego przepływu powietrza. Skutkuje to obniżeniem hałasu. Zastosowano w tym modelu technologie takie jak:

• Three-phase Motor Design,
• Fibre-glass Reinforced Polyamide Construction,
• AAO Frame,
• Flow Acceleration Chanells,
• Stepped Inlet Design,
• Inner Surface Microstructures,
• SSO2 Bearing,
• Metal Bearing Shell.

Wewnątrz ramki widać trójkątne nacięcia.

Tył bez zbytnich udziwnień. Widoczny również bardzo krótki kabel podłączeniowy.

Dbałość o detale.

AKCESORIA

Noctua w swojej ofercie ma również cały wachlarz akcesoriów przeznaczonych dla wentylatorów 140mm. Są wśród nich m.in. elementy antywibracyjne oraz podkładki dystansowe. Zobaczmy więc co ciekawego można kupić, by zwiększyć możliwości „sto czterdziestek”.

NA-SAVG2

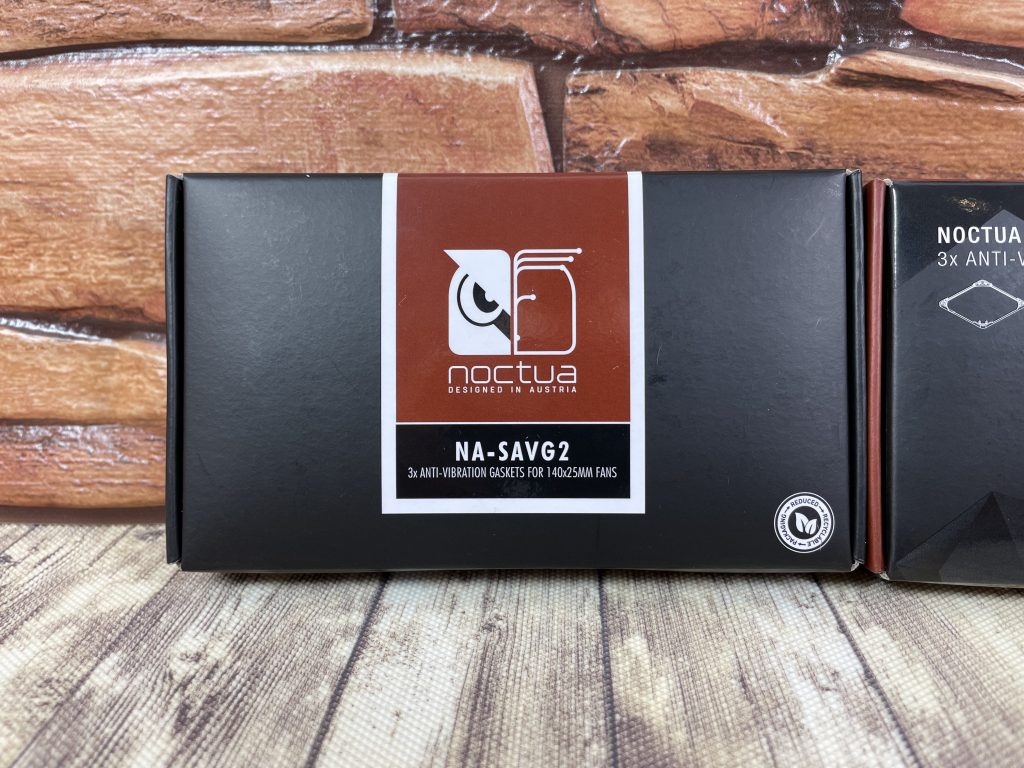

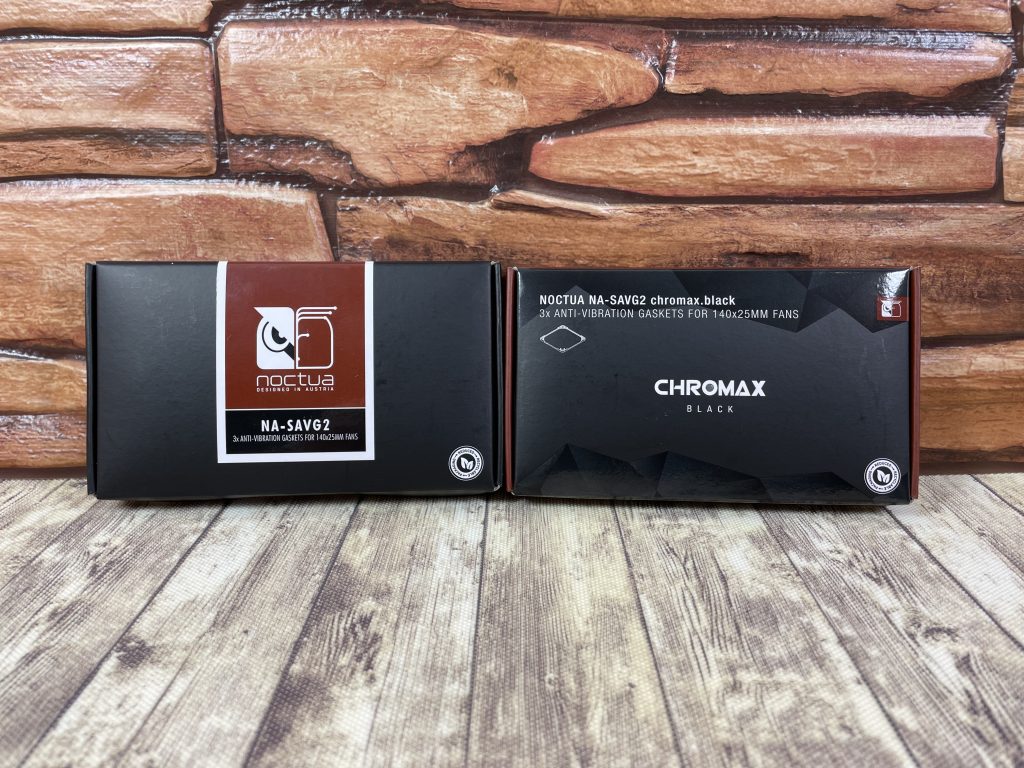

Pierwszym z recenzowanych akcesoriów są silikonowe ramki, przeznaczone do 140mm wentylatorów Noctua. Ich zadaniem jest zastępowanie silikonowych, narożnych podkładek. Wykonane są z wysokiej jakości silikonu i idealnie pasują do obudowy. Zapakowane są w małe, kartonowe opakowanie, które skrywa 3 sztuki ramek.

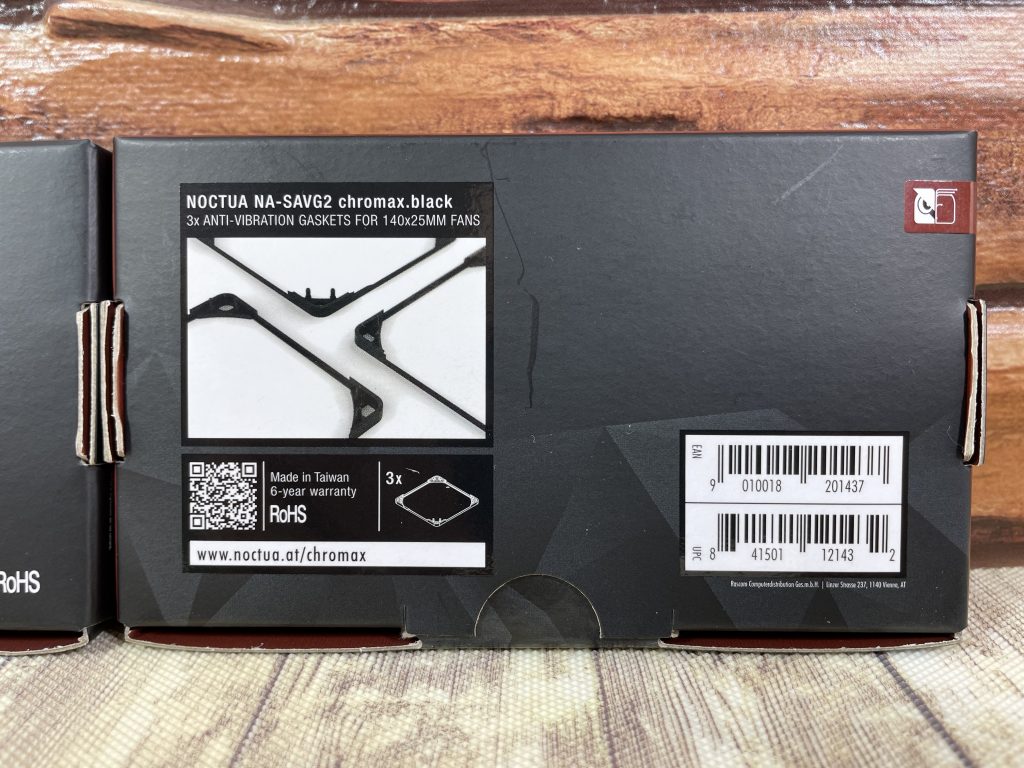

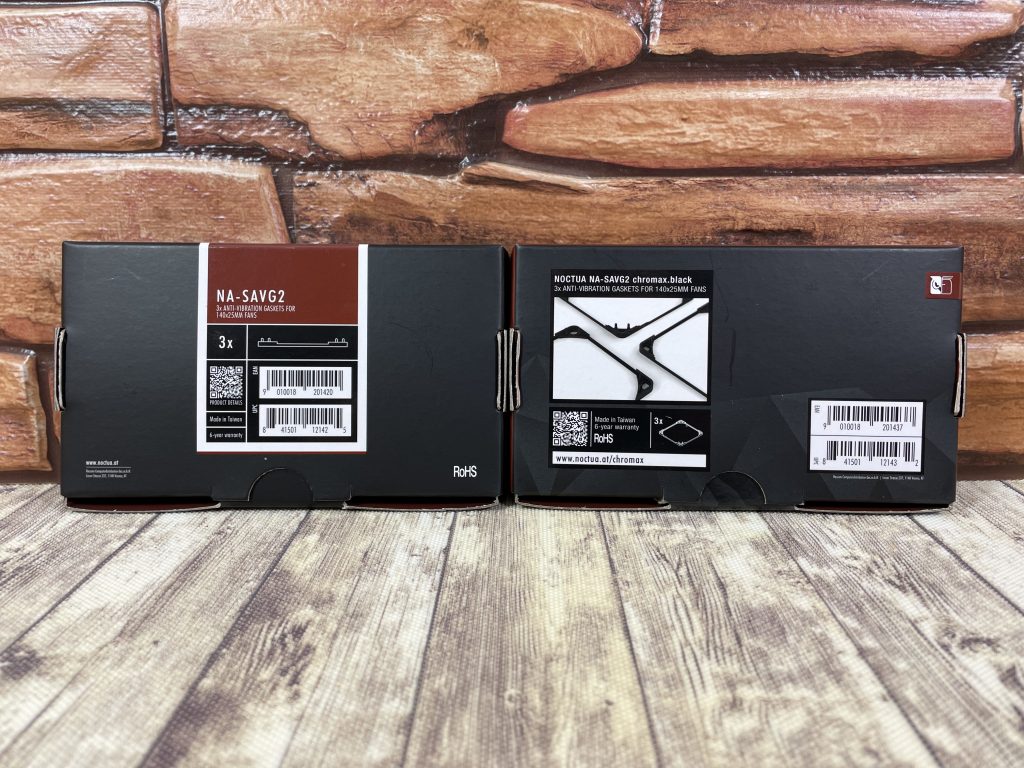

Z tyłu znajdziemy kilka ciekawych informacji.

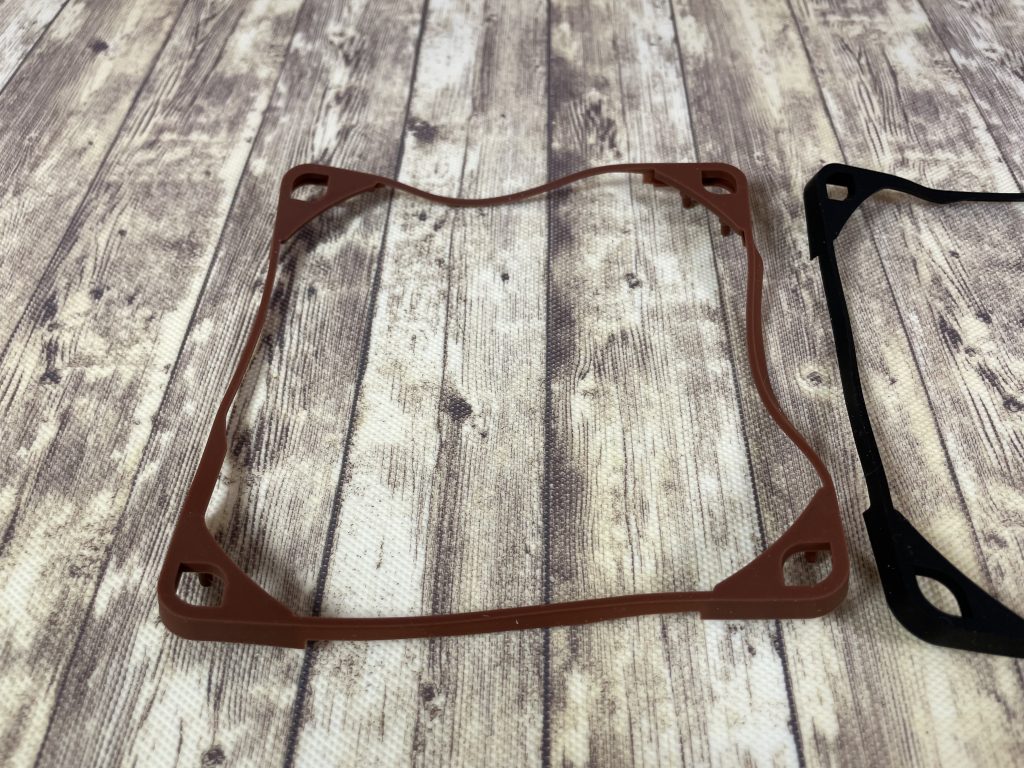

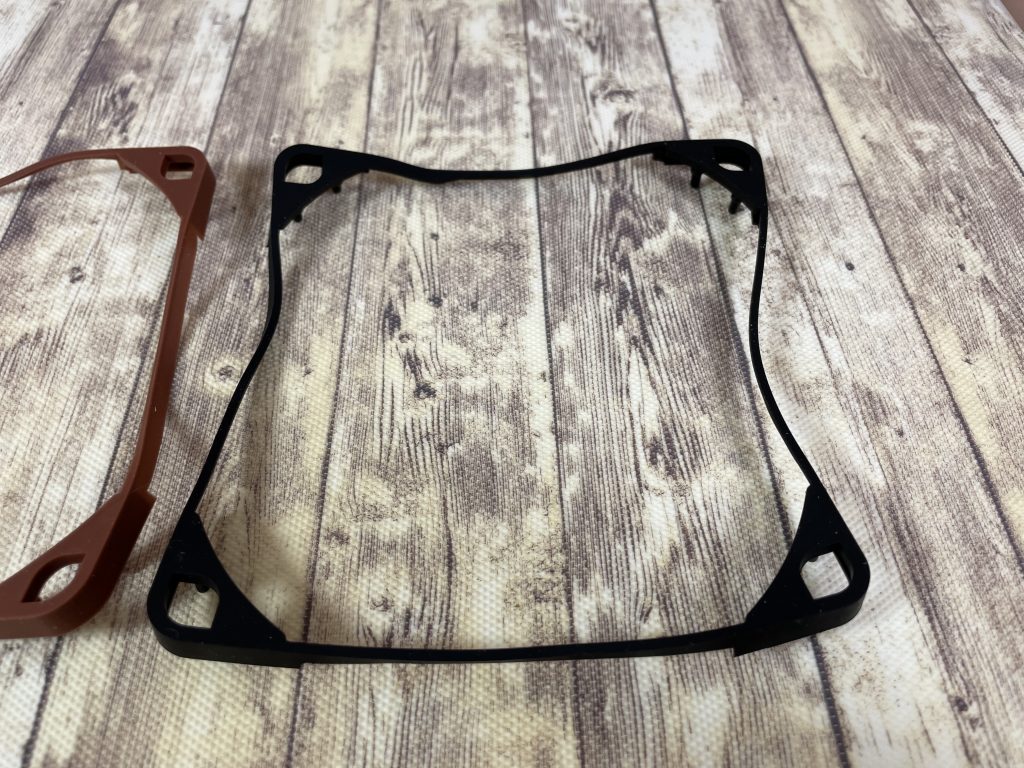

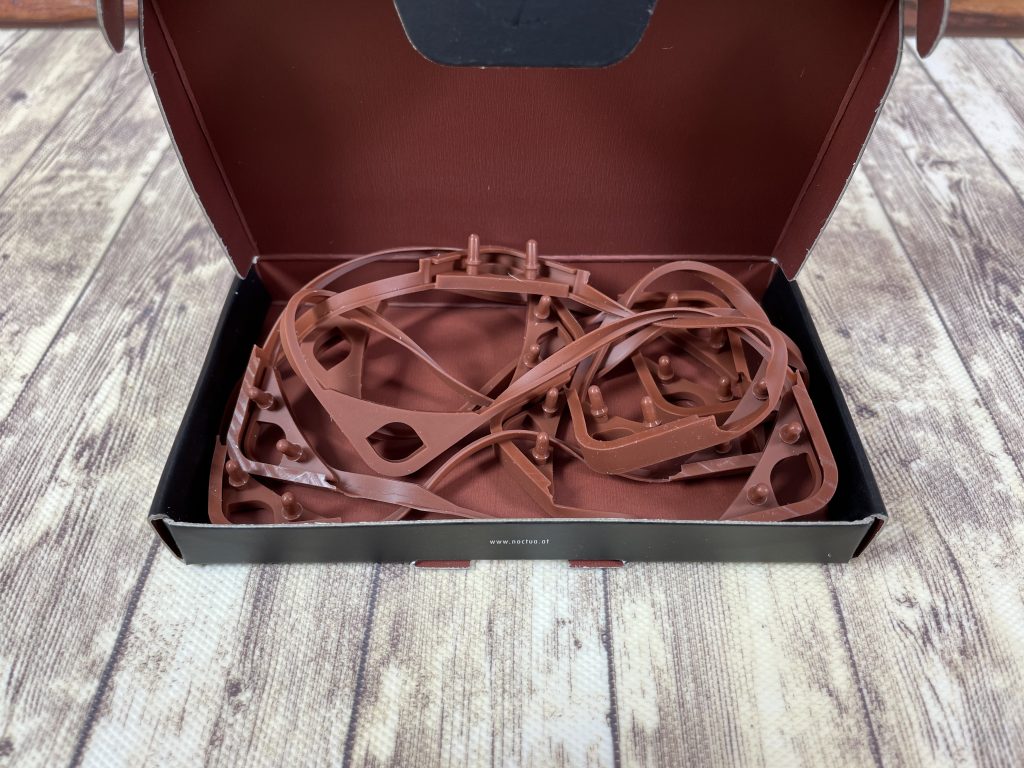

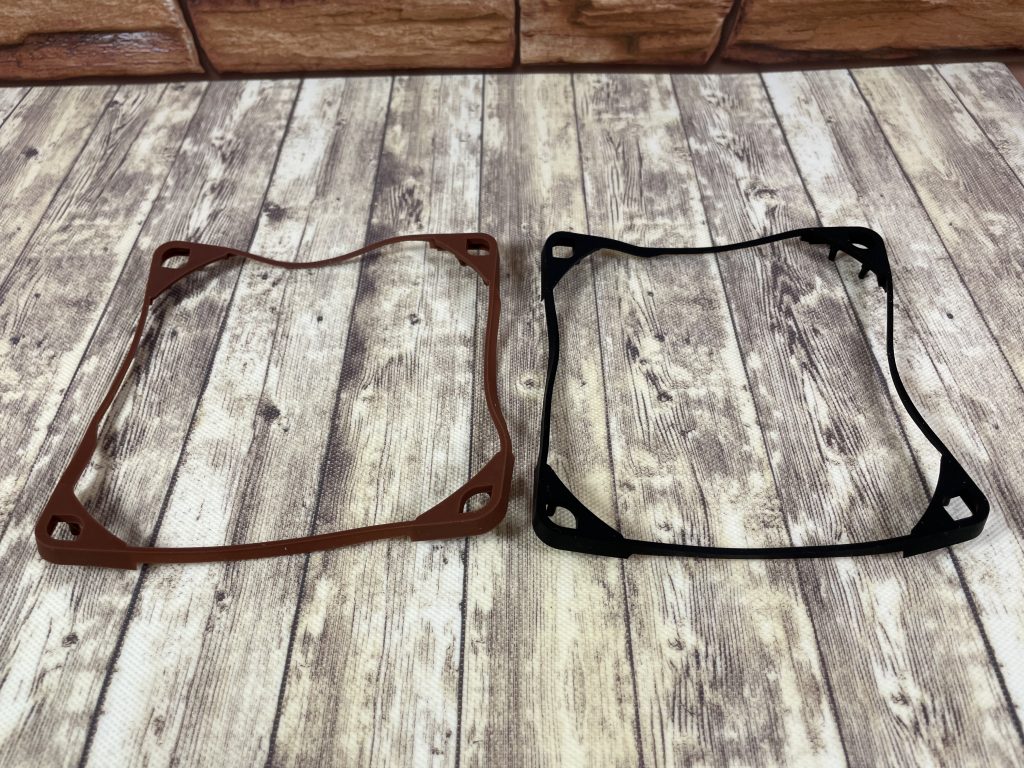

W środku, w zależności od wybranej wersji kolorystycznej, znajdziemy uszczelki w kolorze brązowym lub czarnym.

Wykonanie stoi na naprawdę wysokim poziomie. Odlewy wykonane są idealnie, bez odstających farfocli.

Każda z uszczelek posiada kołki stabilizujące ją na ramce wentylatora.

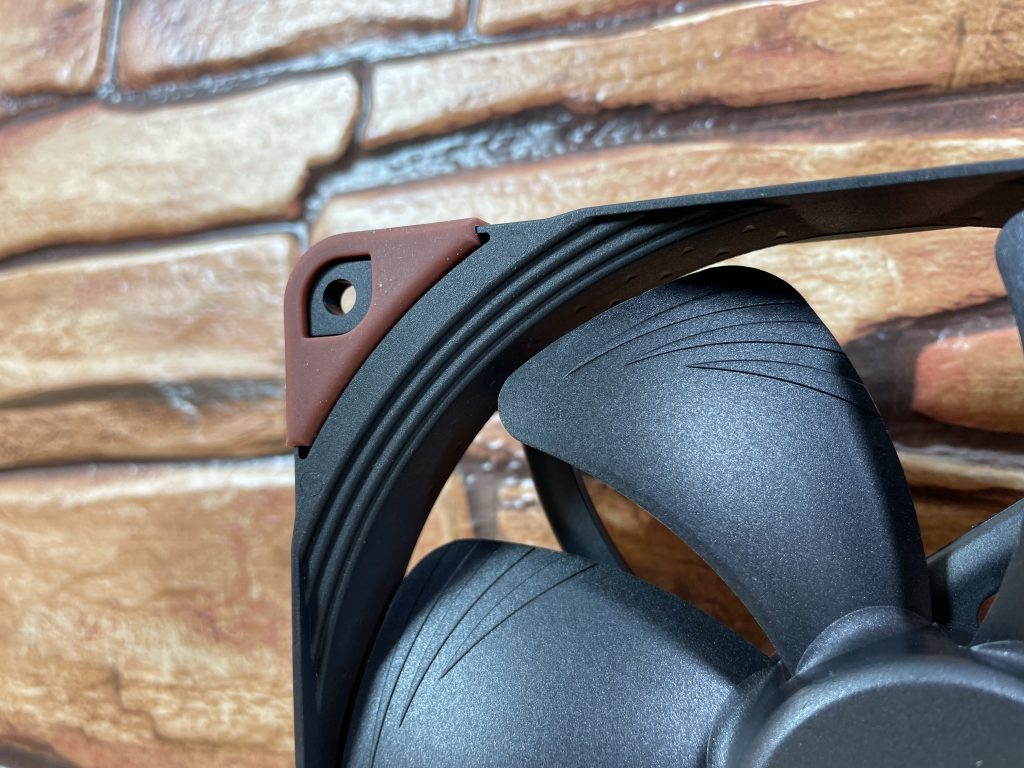

Po zamontowaniu na wentylatorze, silikonowa ramka prezentuje się bardzo schludnie. Do prezentacji użyłem 140 mm wentylator z serii Redux. Przy dokładniejszym spojrzeniu widać, że jeden bok ma pogrubienie w jednym miejscu – jest to nic innego jak wzmocnienie konstrukcji, które podyktowane jest wycięciem pod przewód zasilający. Producent pomyślał o wszystkim.

A tak wygląda w czarnej wersji kolorystycznej:

NA-IS1

Kolejnym akcesorium są podkładki dystansowe. Podkładki dystansowe? Tak 🙂 Wg producenta zastosowanie podkładek o grubości 5mm poprawia charakterystykę akustyczną jak i wydajnościową. Odsuwając wentylator od przeszkody zmniejszeniu ulegają turbulencje powietrza, co ma wpływ na głośność jak i wydajność wentylatora. Przydatne jest to głównie w zastosowaniach, gdy wentylator jest zamontowany do gęstych radiatorów, jak np. chłodnice układów chłodzenia wodnego. Podkładki dystansowe zapakowane są w kartonowe opakowania.

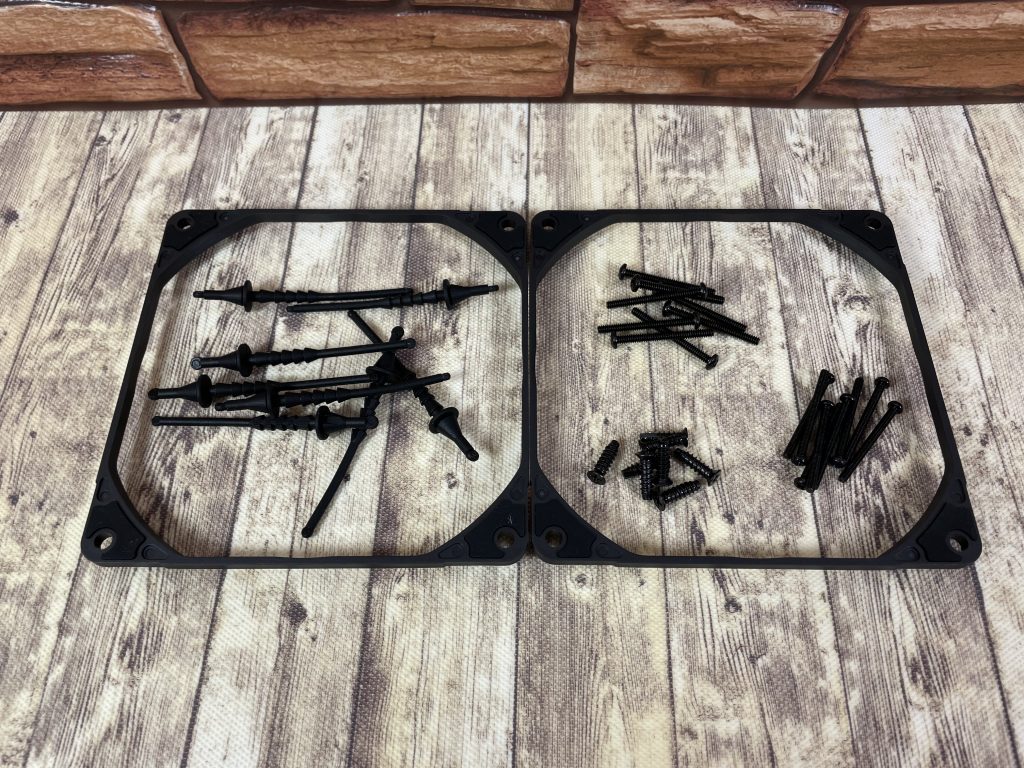

Po ich otwarciu naszym oczom ukazują się po dwie podkładki oraz centralnie umieszczone mniejsze pudełeczko z elementami montażowymi.

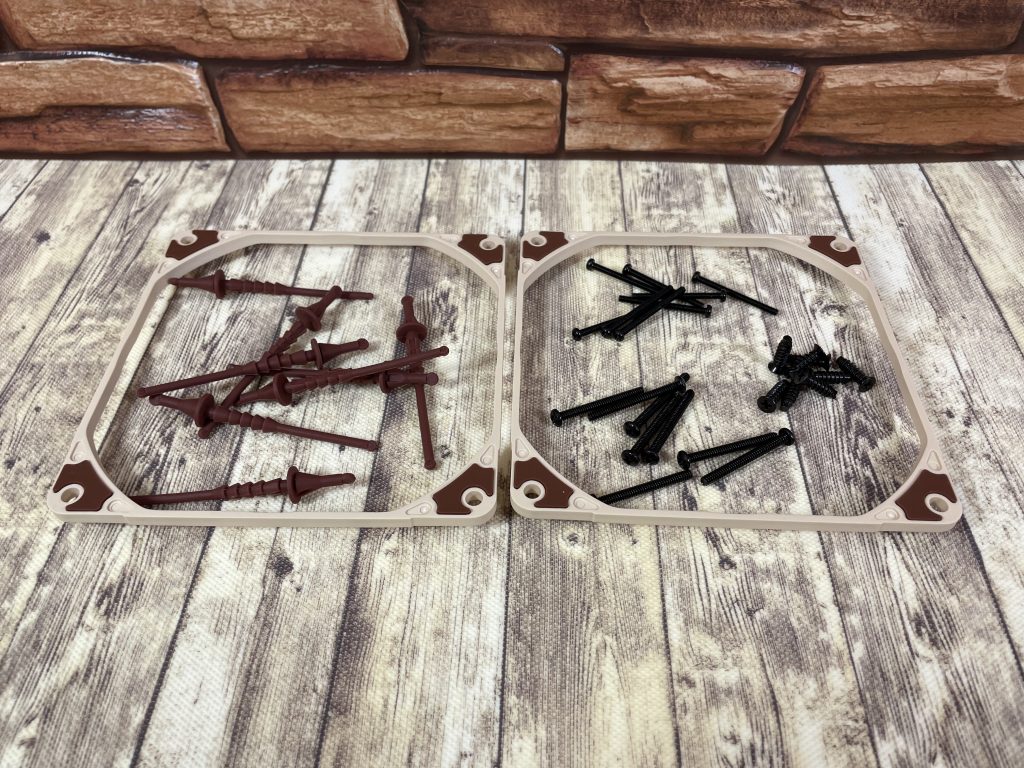

Zawartość opakowania robi wrażenie. Znajdziemy tutaj zarówno silikonowe kołki jak i aż 3 rodzaje śrubek. Łącznie otrzymujemy:

• dwie podkładki,
• 8 sztuk kołków antywibracyjnych NA-AV3,
• 8 długich śrubek do przykręcania wentylatorow,
• 8 śrubek do chłodnic M3,
• 8 śrubek do chłodnic UNC.

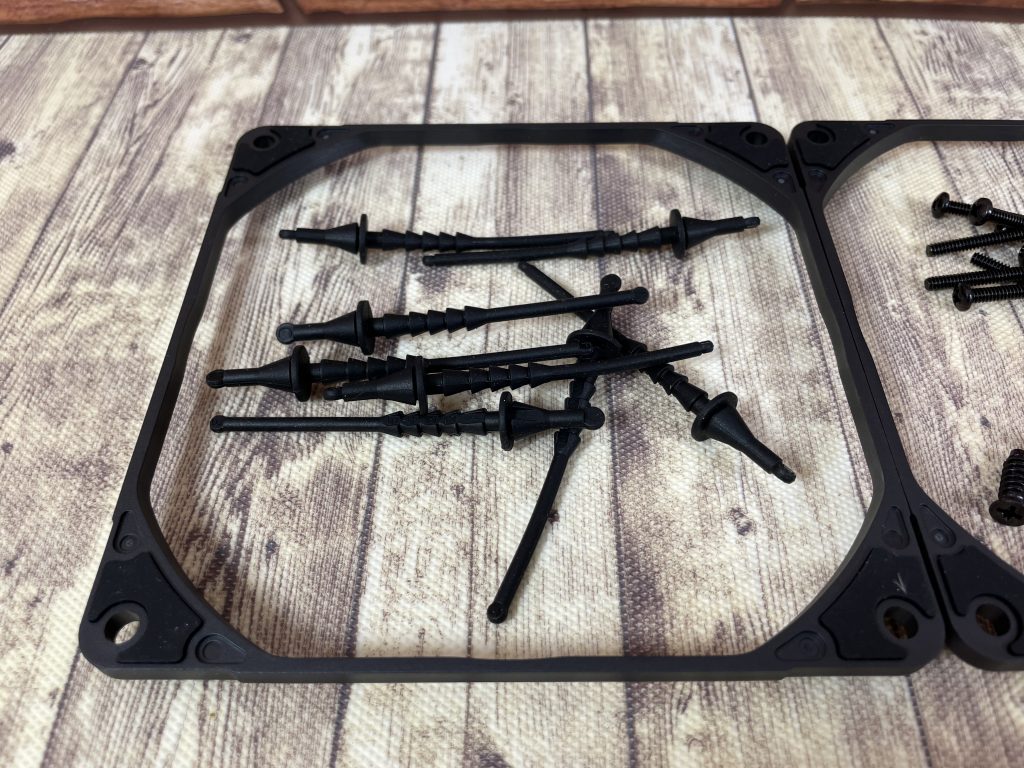

Zawartość czarnej wersji kolorystycznej wygląda identycznie.

Podstawki dystansowe wykonane są z dokładnie tego samego plastiku co ramki wentylatorów. Ich kolorystyka jest identyczna z tą, którą możemy znaleźć w modelach NF-A14. Wyjątkiem jest tutaj seria Redux, która nie posiada swojego odpowiednika kolorystycznego. Podkładki wyposażone są 4 podkładki antywibracyjne oraz w każdym rogu po dwie wypustki ustalające połeżenie. Po zamontowaniu do wentylatora poszczególne elementy idealnie się ze sobą komponują. Jako model do zdjęć użyłem wersji Redux aby nadać nieco kontrastu.

Poniżej wersja kolorystyczna w typowych dla Noctua barwach.

TESTY WYDAJNOŚCI

Głośność każdego wentylatora została odczytana decybelomierzem, który był ustawiony prostopadle oraz w odległości 30 cm od pracującego wentylatora. Wentylator był umieszczony na statywie, który izolował wibracje wentylatora od podłoża. Dla każdego pomiaru wynik został przeprowadzony 3 razy i wzięta była średnia z tych prób. Do sterowania prędkością obrotową wentylatorów użyłem aplikacji SIV dostarczanej przez producenta mojej płyty głównej Gigabyte. Jeśli w czasie wykonywania pomiaru wystąpił inny zewnętrzny dźwięk zaburzający odczyt, taka pomiar był nieuwzględniany. Wykonane zostały również testy przepływu powietrza. Do pomiarów użyłem anemometru Benetech GM8902.

Głośność wentylatorów prezentuje się bardzo podobnie. Wszystkie modele bazujące na projekcie NF-A14 generują podobną ilość hałasu w tym samym zakresie obrotów. Kwestia chropowatości łopatek, jaka występuje w serii industrialPPC nie wpływa w żaden sposób na generowany hałas. Redux jest najgłośniejszy.

Wydajność wentylatorów prezentuje się następująco. Pomiar wykonałem dla najbardziej charakterystycznych reprezentantów czyli: Redux, klasyczny NF-A14 oraz najszybszy industrial. Jak widać, modele bazujące na projekcie NF-A14 idą łeb w łeb. Co ciekawe, według moich pomiarów Redux cechuje się najwyższą wydajnością. Ale jak znany to z wykresu głośności – również głośnością. Imponuje maksymalna wydajność PPC 3000. Aż 170 CFM przy 3000 rpm.

Postanowiłem również przetestować działanie podkładek NA-IS1. Noctua wspomina, że w zastosowanie tego akcesorium może przyczynić się do wzrostu wydajności wentylatora. No więc przekonajmy się czy tak jest 🙂 Do testów użyłem najszybszego modelu IndustrialPPC 3000 aby mieć jak najszersze spektrum prędkości obrotowych w celu wychwycenia wszystkich niuansow, wzrostów oraz spadków. Aby zasymulować opory powietrza wywołane gęstym użebrowaniem chłodzenia, zamontowałem na wentylatorze siatkę wykorzystywaną w filtrach przeciw kurzowych.

Raz siatka była zamontowana przed wentylatorem (wtedy działał jako zasysający – PULL), a raz za wentylatorem (wtedy jako dmuchający – PUSH). Pomiary dokonałem z zastosowaniem NA-IS1 jak i bez niego. Wyniki mówią same za siebie…

I jak widać, NA-IS1 działa! Osobiście jest to dla mnie niebywałe zaskoczenie bo myślałem, że zastosowanie dystansu ma się nijak do wydajności wentylatora ale jak widać – są różnice w pomiarach! Największy zysk możemy zanotować w przypadku wentylatora umieszczonego jako Pull i wzrost wydajności jest ciągły aż do okolic 2000 rpm. Powyżej tej prędkości nie ma znaczenia, czy NA-IS1 jest zamontowany czy nie.

Bardziej skomplikowanie sytuacja wygląda gdy zamontujemy NA-IS1 do wentylatora działającego w układzie Push. Widoczny zysk jest między 1400 a 1700 obr a więc w okolicach maksymalnych obrotów, które osiąga np. klasyczny NF-A14. Co ciekawe – w okolicach 2000 rpm następuje spadek wydajności… Oczywiście może to być przyczyną mojego niecodziennego przypadku testowego. Ktoś mądrzejszy ode mnie musiałby się wypowiedzieć czemu tak się stało.

PODSUMOWANIE

Cały świat komputerowych entuzjastów z lekkim smutkiem przyjął wiadomość, że premiera nowej generacji wentylatorów 140mm została przełożona. Jednak Noctua oferuje w swoim portfolio cały wachlarz przeróżnych produktów przeznaczonych na różne półki cenowe. Dzisiejsza recenzja ma na celu bezpośrednie porównanie czym się charakteryzują i co oferują poszczególne modele wentylatorów o rozmiarze 140mm i jak dane jednostki zachowują się na tle innych modeli. Decyzję co do wyboru odpowiedniego wentylatora trzeba podjąć samemu ze względu na własne potrzeby oraz upodobania. I tak, seria Redux to produkty oferujące niezłą wydajność i dobrą kulturę pracy ale pozbawione są jakichkolwiek dodatków. Po prostu – sam wentylator. Stosunek wydajność/cena mają najlepszy ze wszystkich testowanych. Rodzina produktów NF-A to jednostki premium. Cechują się zastosowaniem największej ilości dodatków, najładniejszym opakowaniem oraz w nich ma zastosowane największą ilość technologii marki Noctua. Są niestety bardzo drogie, co powoduje, że stosunek cena/wydajność nie jest najlepszy… Seria chromax.black.swap to ukłon w stronę moderów i wizualnych purrystów. Noctua w tej serii zrywa ze swoimi standardowymi i charakterystycznymi kolorami na rzecz czerni. Jako urozmaicenie czarnego koloru oferuje cały wachlarz kolorowych dodatków, które nadają niepowtarzalnego wyglądu każdej kombinacji. Technicznie jest to dobrze znana klasyczna seria NF-A. Na sam koniec została seria IndustrialPPC. Są to jednostki, których zadaniem jest oferowanie najwyższej wydajności, standardu wodoszczelności IP52 oraz różnych rozwiązań, które wymagane są w ciężkich warunkach. Są niesamowicie wydajne oraz bardzo głośne.

Prócz wyżej wymienionych wentylatorów Noctua oferuje świetnej jakości gumki antywibracyjne oraz podkładki dystansowe, które w pewnych warunkach mogą zwiększyć wydajność zamontowanego wentylatora!

Przy recenzji tej nie będzie oceny poszczególnych wentylatorów, szczegółowego rozpisania wad oraz zalet. Dam sumaryczną ocenę poszczególnych grup produktowych. Każdy z wentylatorów ma aż 6 lat gwarancji.

Ceny poszczególnych wentylatorów prezentują się następująco:

• NF-A14 PWM – 129zł,
• NF-A14 PWM chromax.black.swap – 139zł,
• NF-A14 industrialPPC 2000 – 149zł,
• NF-A14 industrialPPC 3000 – 149zł,
• NF-P14s Redux 1500 PWM – 85zł,
• NA-SAVG2/SAVG2 chromax.black – 72zł,
• NA-IS1-14/IS1-14 chromax.black – 73zł.

REDUX

Zalety:

• atrakcyjna cena,
• gwarancja 6 lat,
• dobra wydajność,
• zadowalająca kultura pracy.

Wady:

• minimalna ilość dodatków,
• brak podkładek antywibracyjnych.

NF-A

Zalety:

• przebogate wyposażenie,
• wypakowane po brzegi nowinkami technologicznymi,
• wysoka wydajność,
• bardzo dobra kultura pracy,
• gwarancja 6 lat.

Wady:

• cena, cena, cena,
• niektórym się nie podoba kolorystyka.

Chromax.black.swap

Zalety:

• przebogate wyposażenie,
• wypakowane po brzegi nowinkami technologicznymi,
• wysoka wydajność,
• bardzo dobra kultura pracy,
• możliwość kolorystycznej personalizacji,
• możliwość zakupu kolorowych kabelków,
• gwarancja 6 lat.

Wady:

• cena, cena, cena.

INDUSTRIALPPC

Zalety:

• nastawione na pracę w trudnych warunkach,
• niesamowita wydajność,
• ciekawa kolorystyka,
• gwarancja 6 lat,
• IP52,
• wysokiej klasy silnik elektryczny.

Wady:

• cena,
• głośność,
