Chłodzenia wodne typu AiO na dobre zadomowiły się w komputerach graczy i entuzjastów, oferując korzystny balans pomiędzy wydajnością, kulturą pracy i estetyką. Jedną z ciekawszych propozycji w tym segmencie jest MSI MAG CoreLiquid I240 White – kompaktowe AiO oparte na 240-milimetrowej chłodnicy, w którym pompa została zintegrowana z blokiem CPU. Konstrukcja wyróżnia się nie tylko białą kolorystyką i podświetleniem ARGB, ale także ma zapewniać wysoką efektywność odprowadzania ciepła dzięki usprawnionemu układowi kanałów i zoptymalizowanym wentylatorom. W tej recenzji przyjrzymy się jakości wykonania, wydajności w różnych scenariuszach obciążenia oraz kulturze pracy, aby sprawdzić, czy model I240 White faktycznie zasługuje na miejsce w zestawach komputerowych wymagających użytkowników.

Specyfikacja MSI MAG CoreLiquid I240 White

Opakowanie i zawartość

Chłodzenie dociera do nas w kartonowym, prostopadłościennym opakowaniu, które utrzymane jest w szaro-popielatej tonacji. Możemy na opakowaniu znaleźć zdjęcia testowanego chłodzenia oraz wiele ciekawych informacji technicznych.

Opakowanie wręcz przepełnione jest informacjami. Oprócz wizerunku głównego bohatera, podane są również takie informacje jak:

• dokładne wymiary,
• specyfikacja techniczna chłodnicy, wentylatorów oraz pompki,
• najważniejsze cechy charakterystyczne chłodzenia,
• zawartość opakowania.

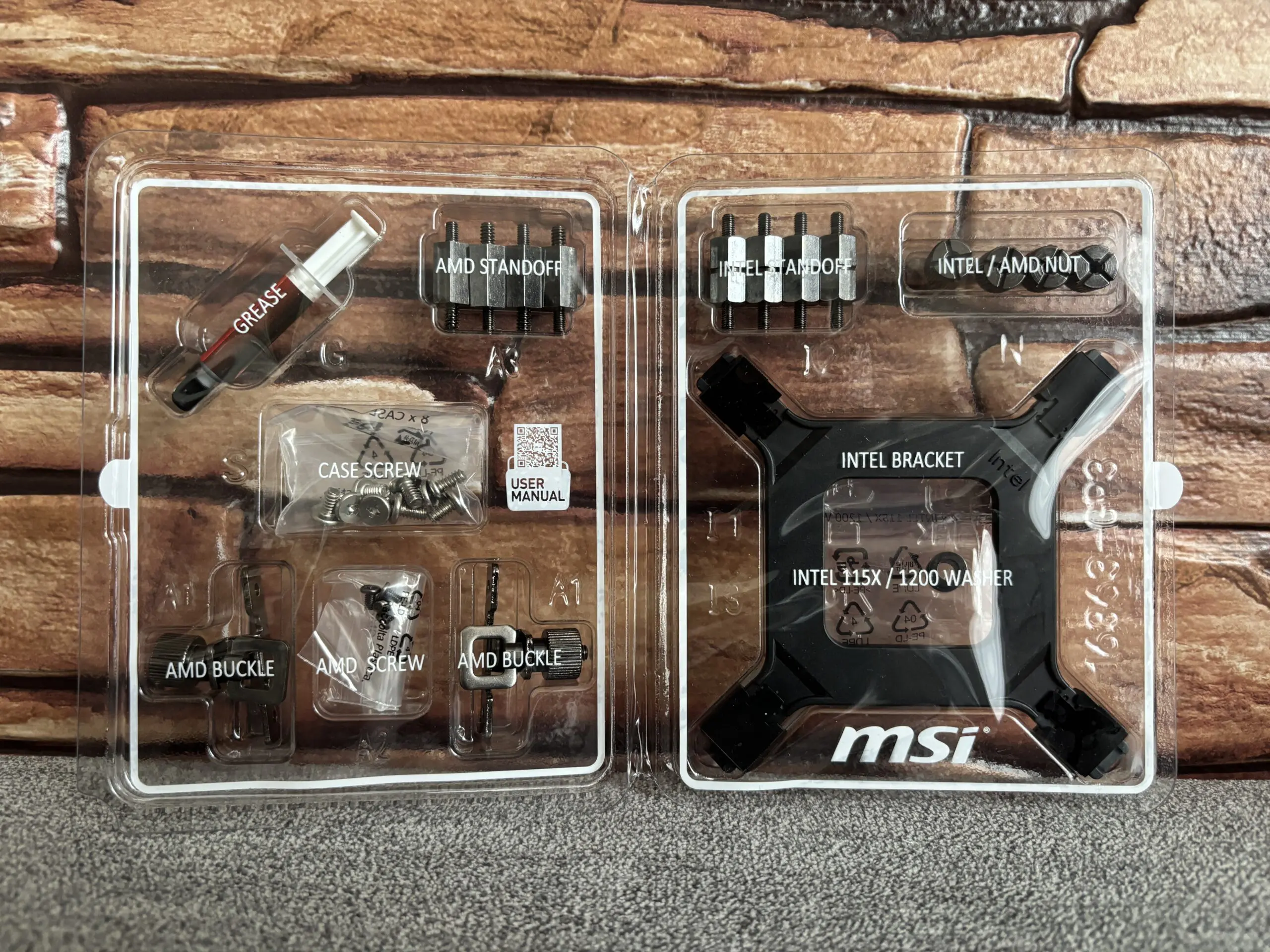

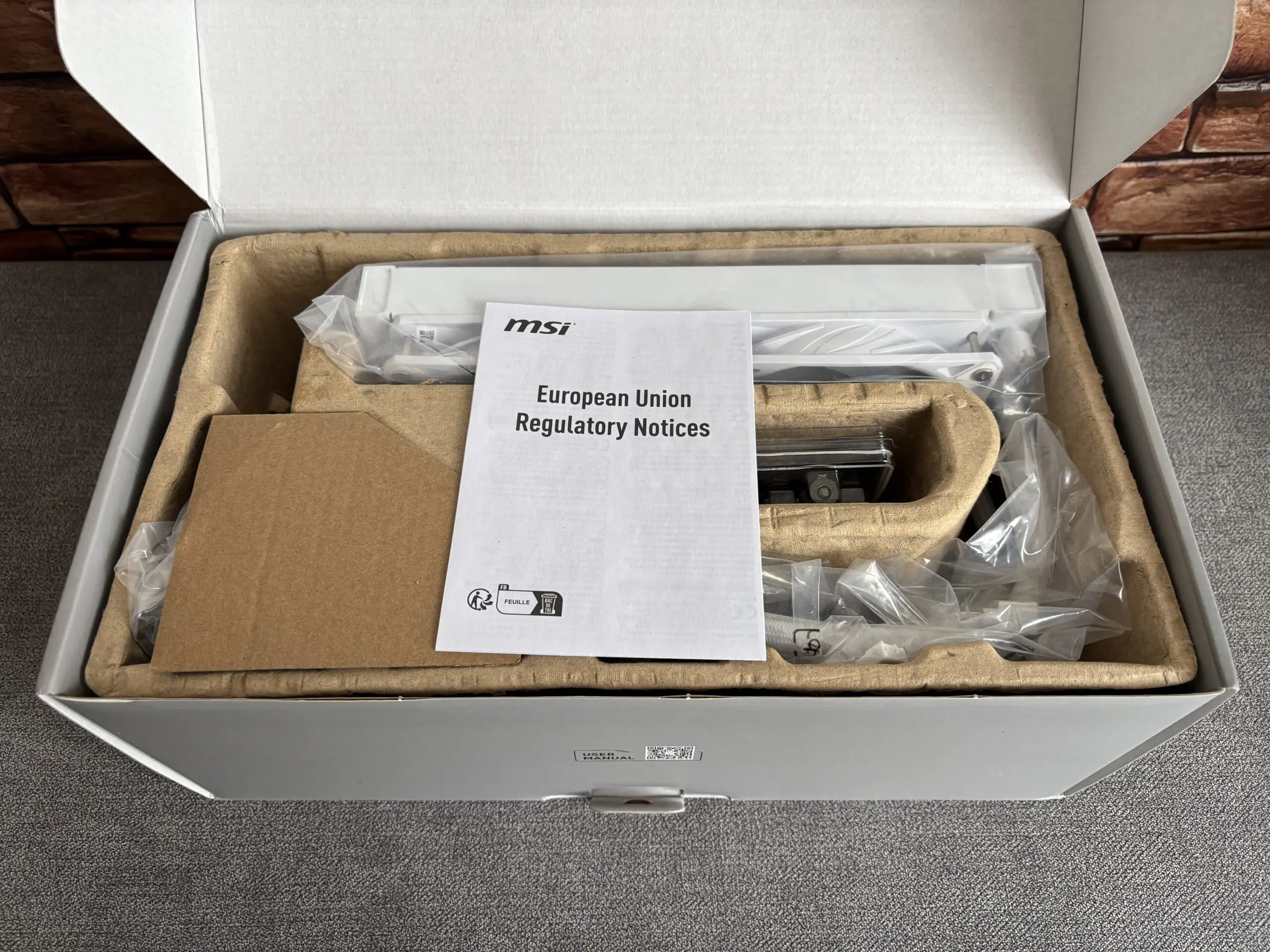

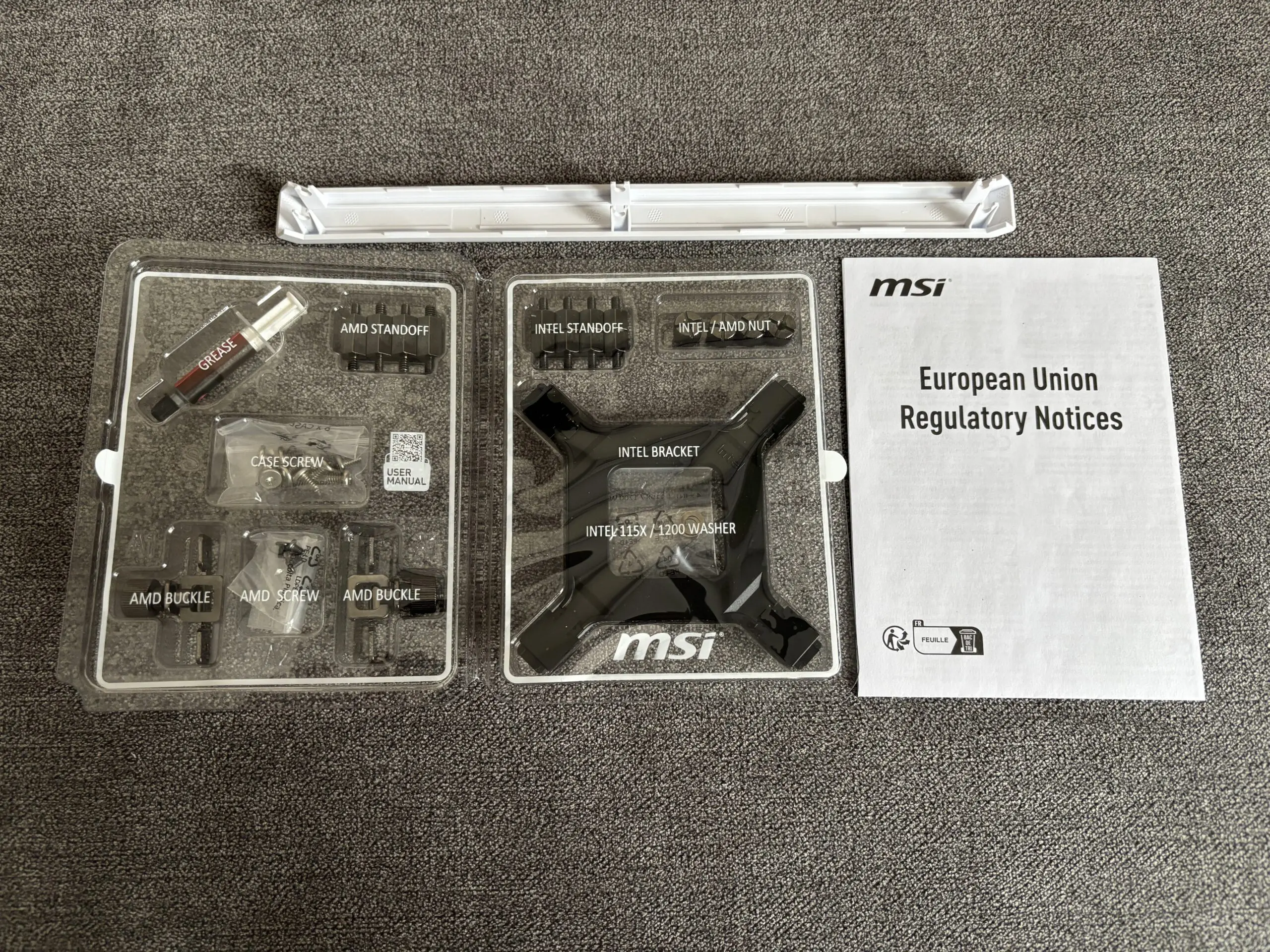

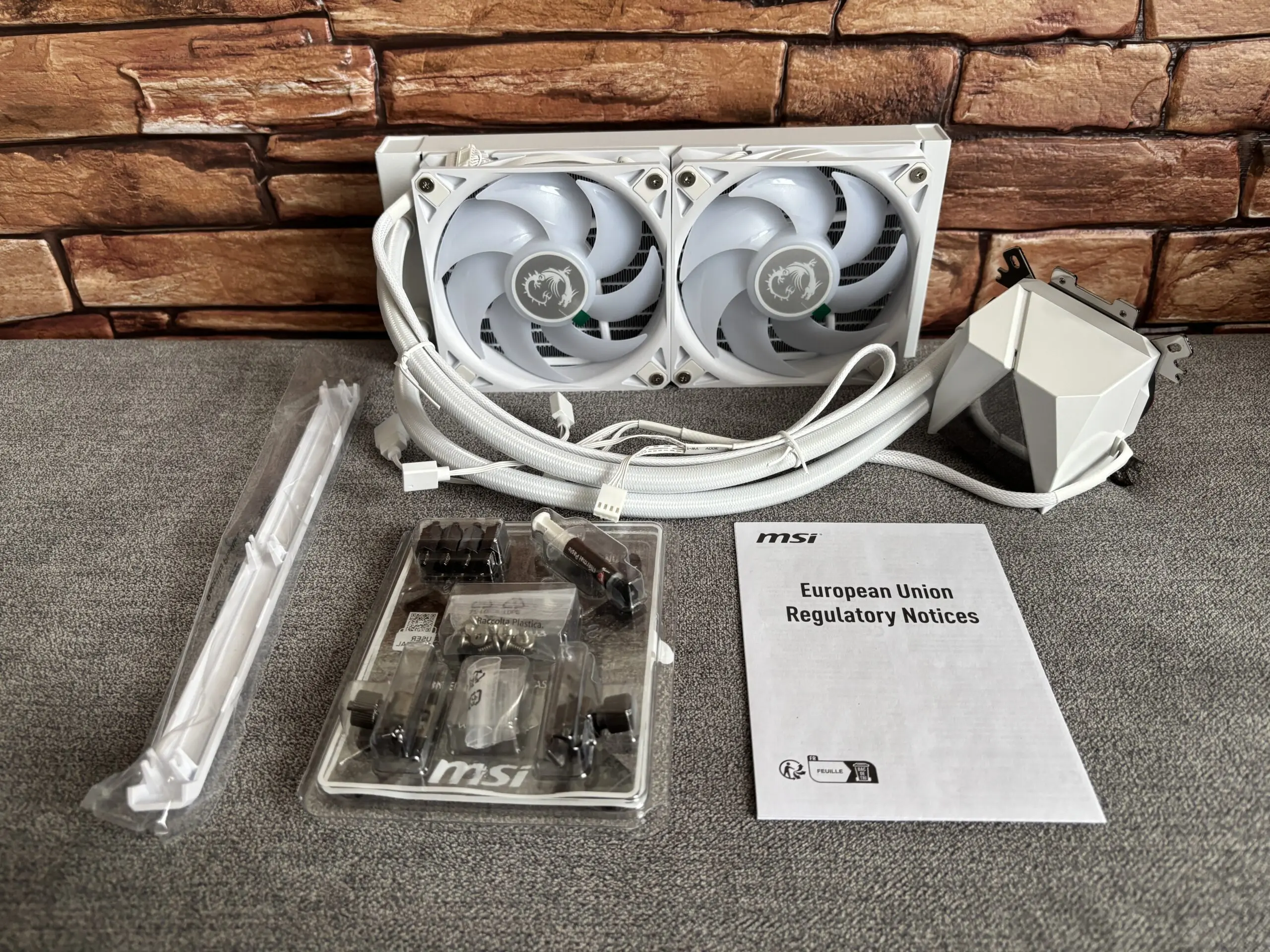

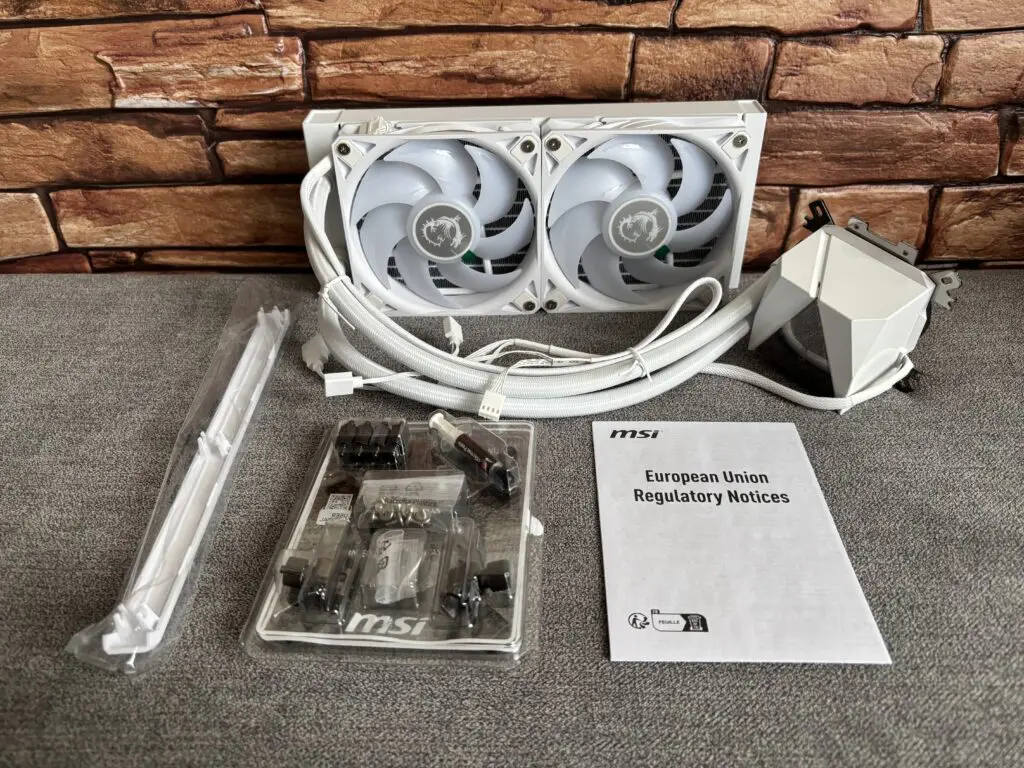

Wewnątrz opakowania, oprócz samego kompletu chłodzenia wodnego znajdziemy bardzo ciekawie przemyślany składany blister z elementami montażowymi (Intel, AMD) oraz pastą termoprzewodzącą. Jest również niewielka instrukcja obsługi oraz biała plastikowa zaślepka montowana na jednym z boków radiatora. Warto również zwrócić uwagę na solidne kartonowe wykończenie. W środku nie ma prawa nic się uszkodzić.

Wśród elementów montażowych możemy wyróżnić:

• śrubki i dystanse,
• backplate,
• tubkę z pastą termoprzewodzącą,
• białą zaślepkę radiatora,
• instrukcje obsługi.

Swoją drogą, pomysł z umieszczeniem akcesoriów w plastikowym blistrze uważam za genialny! Mam nadzieję, że więcej producentów pójdzie tą drogą.

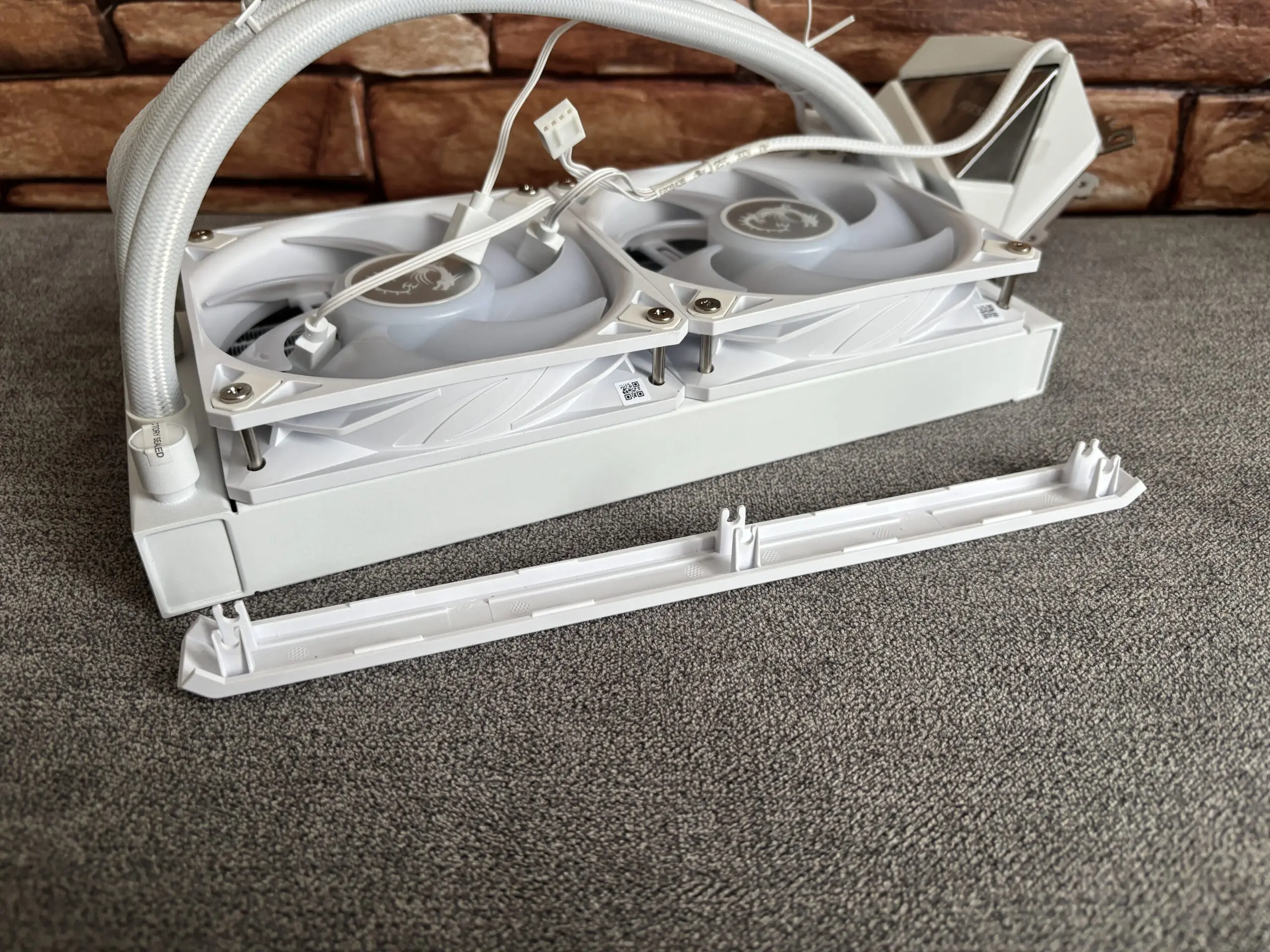

A tak prezentuje się radiator z zaślepką.

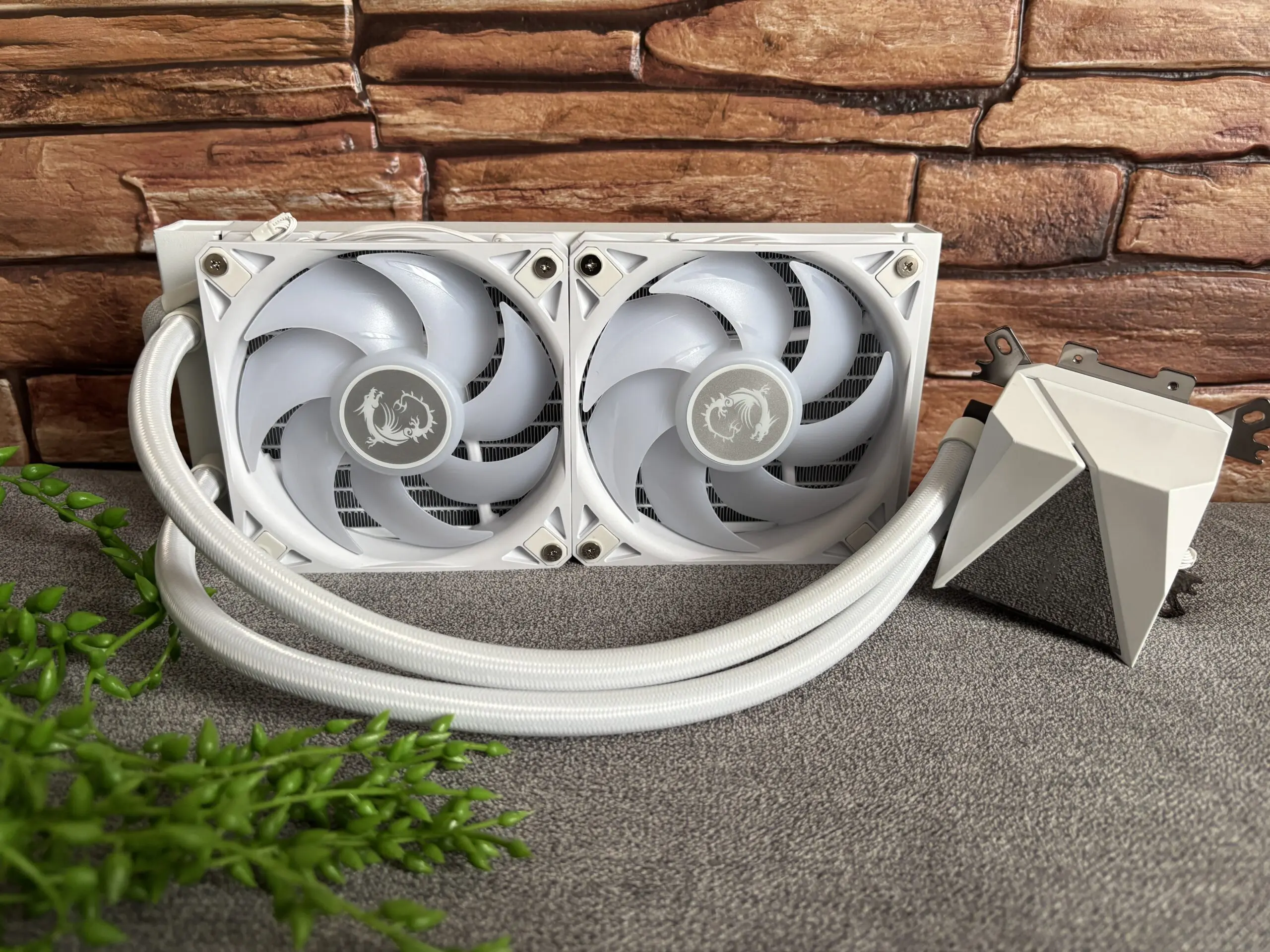

Wygląd zewnętrzny i budowa MSI MAG CoreLiquid I240 White

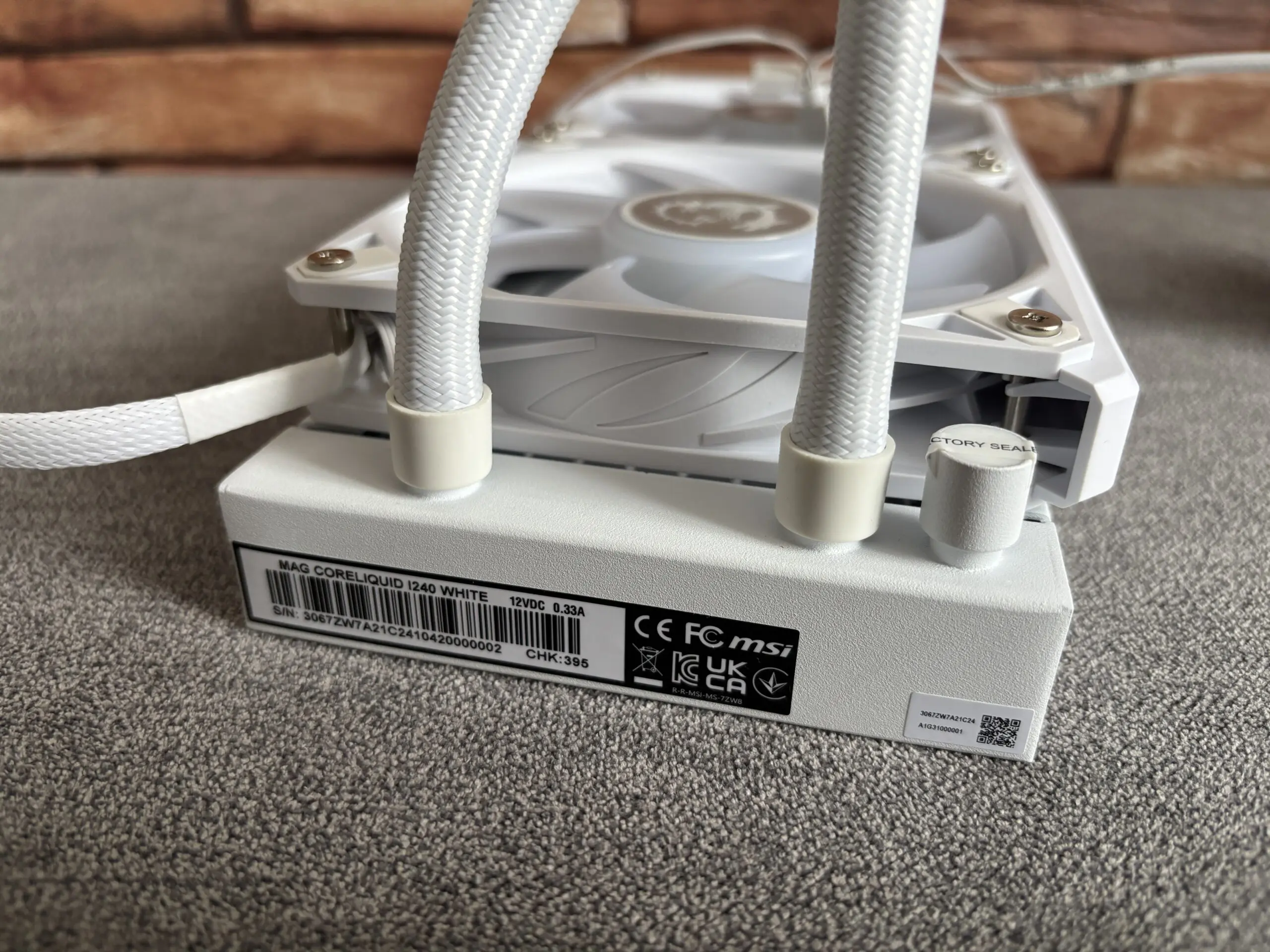

Systemy chłodzenia wodnego typu All-in-One składają się głównie z bloku wodnego, rezerwuaru (ten często wbudowany jest w blok wodny), pompki wody (zwykle albo wbudowanej w blok, albo zewnętrznej na jednym z wężów, albo też zintegrowanej z chłodnicą) oraz chłodnicy. Układy najczęściej są już zalane wodą i gotowe do użycia. W niektórych rozwiązaniach po pewnym czasie, jak wszystkie drobinki powietrza zostaną przepchnięte z chłodnicy i bloku do rezerwuaru, trzeba uzupełnić czynnik chłodzący. Są to niewielkie ubytki, które nie zakłócają pracy całego układu. W testowanym rozwiązaniu MSI jest możliwość uzupełniania płynu chłodniczego. Korek znajduje się w chłodnicy i jest on przez producenta odpowiednio zaplombowany.

Blok

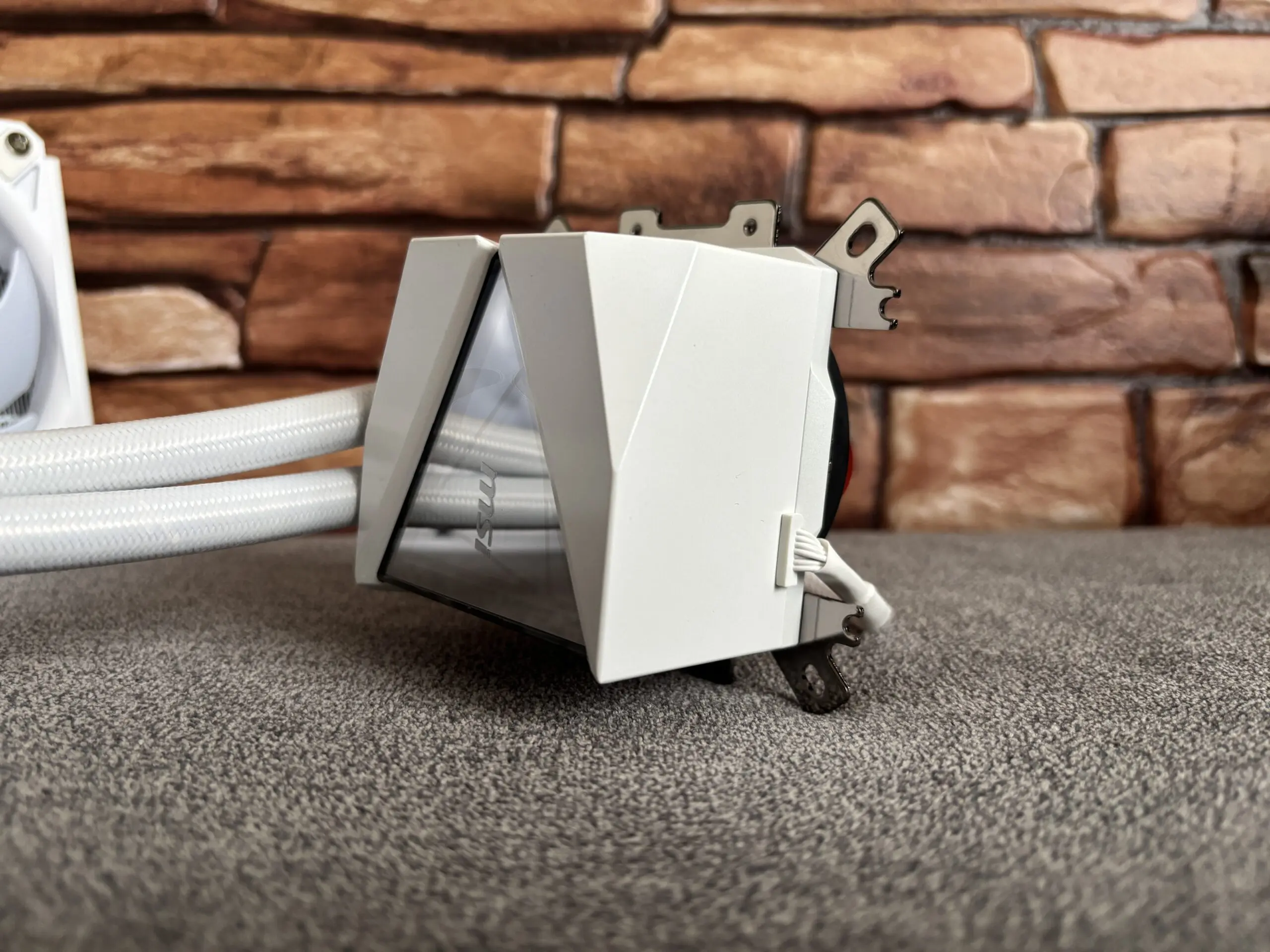

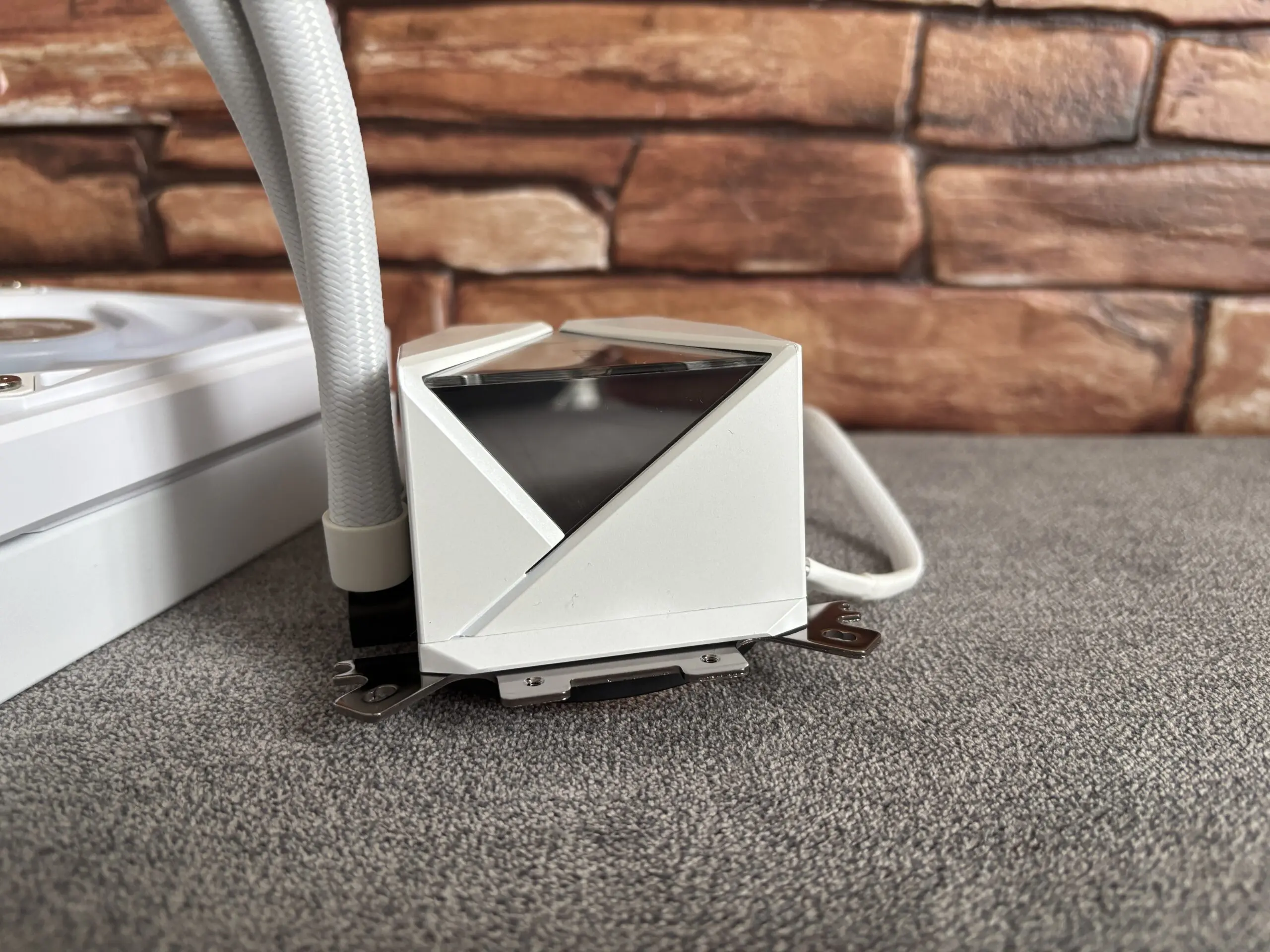

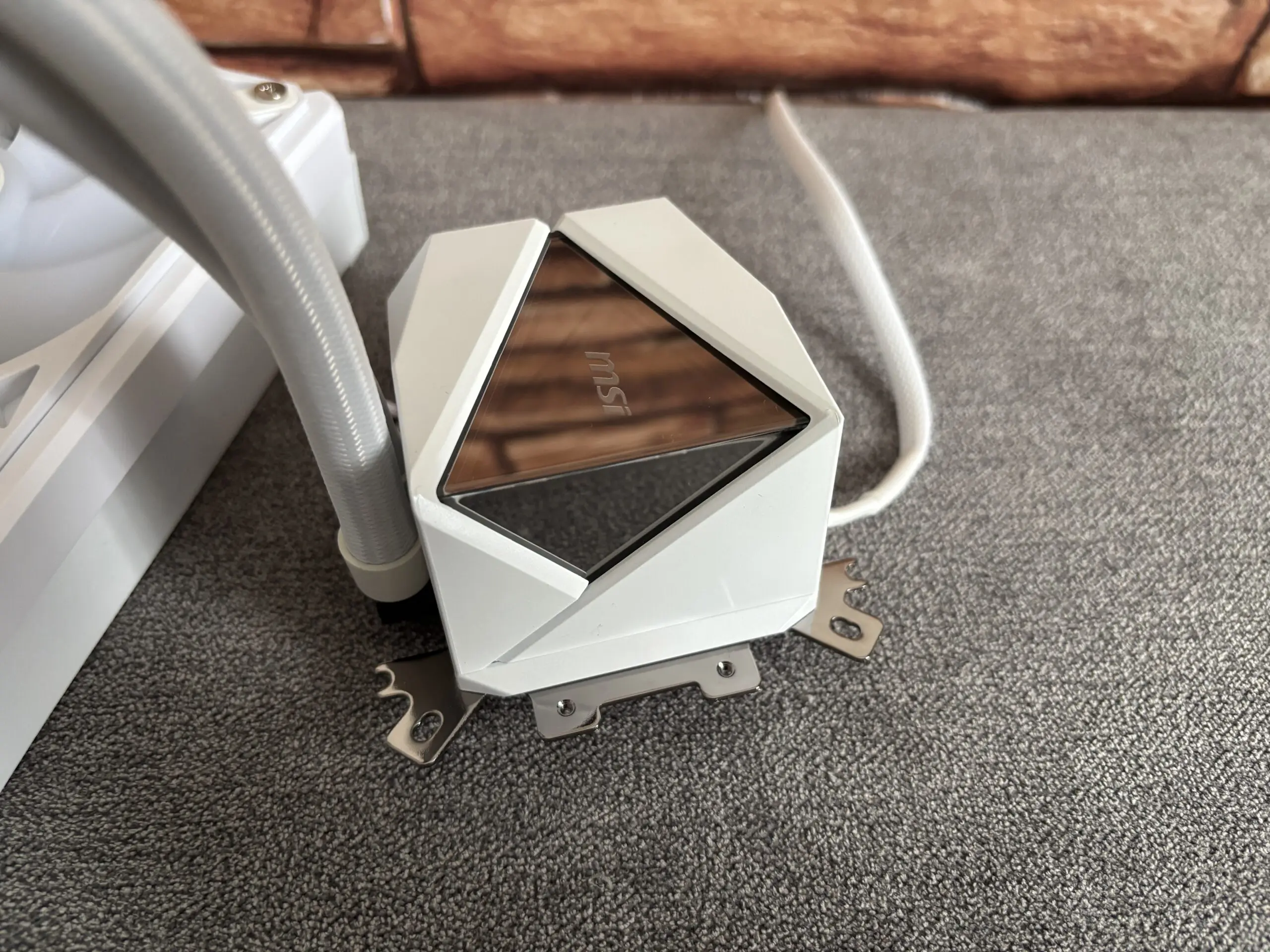

MSI MAG CoreLiquid I240 White ma blok prostopadłościenny, który został wyposażony w podświetlaną płytkę z efektem lustra. MSI nazywa ten element „dwupłaszczyznowym, nieskończonym lustrem”. I jest w tym sporo racji ponieważ lustro to znajduje się na dwóch płaszczyznach: górnej i bocznej.

Zewnętrzna obudowa wykonana jest z połyskującego na biało plastiku. Do wykonania podstawy użyto miedzi. Nie znajdziemy tutaj żadnego korka do odpowietrzania ani wziernika, który umożliwiłby nam sprawdzenie poziomu cieczy. Trzeba zaufać producentowi, że przez cały czas działania AiO wszystko będzie ok 🙂 A jedynym miejscem do ewentualnego uzupełnienia płynu jest wyżej wymieniona chłodnica.

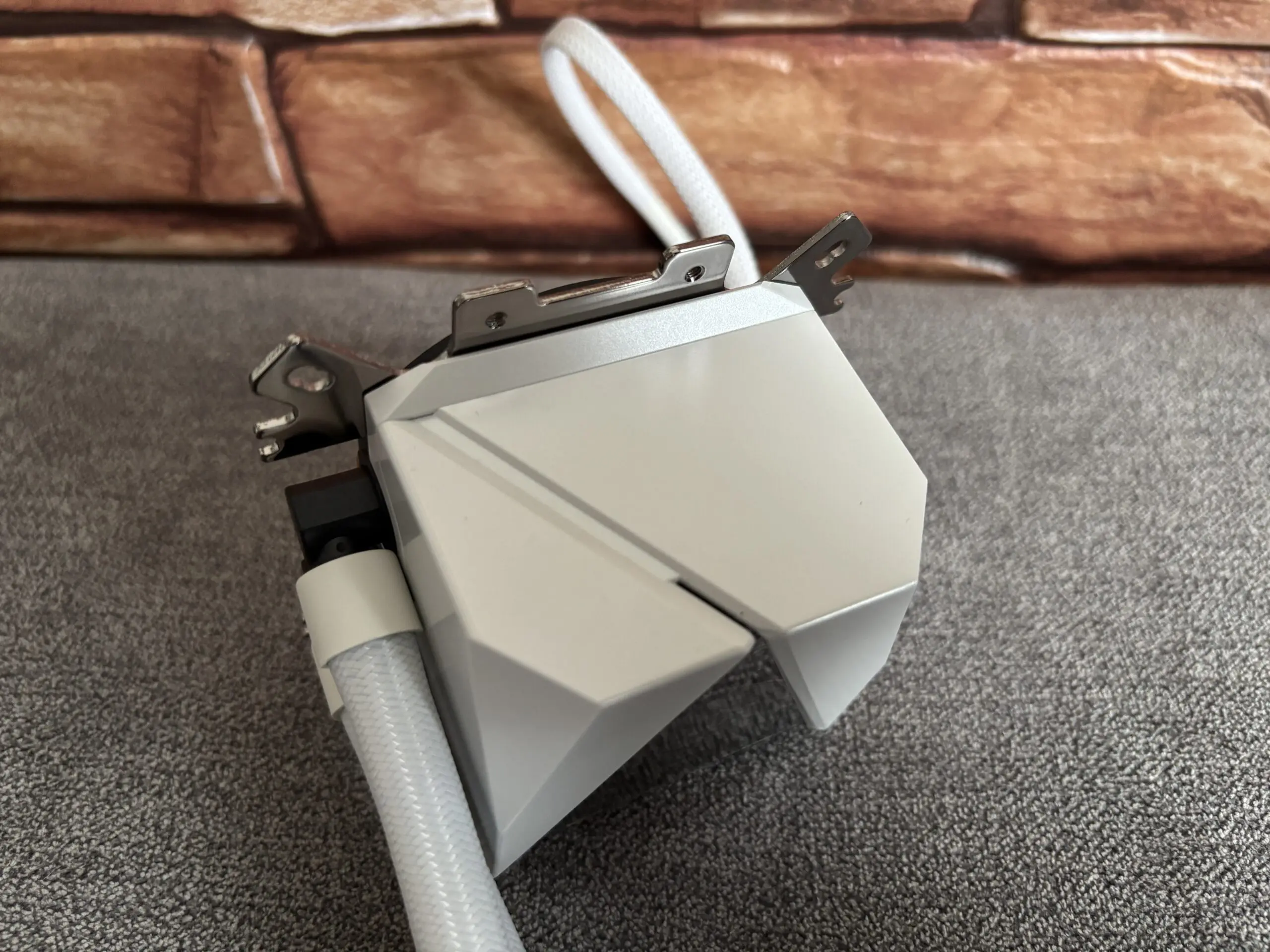

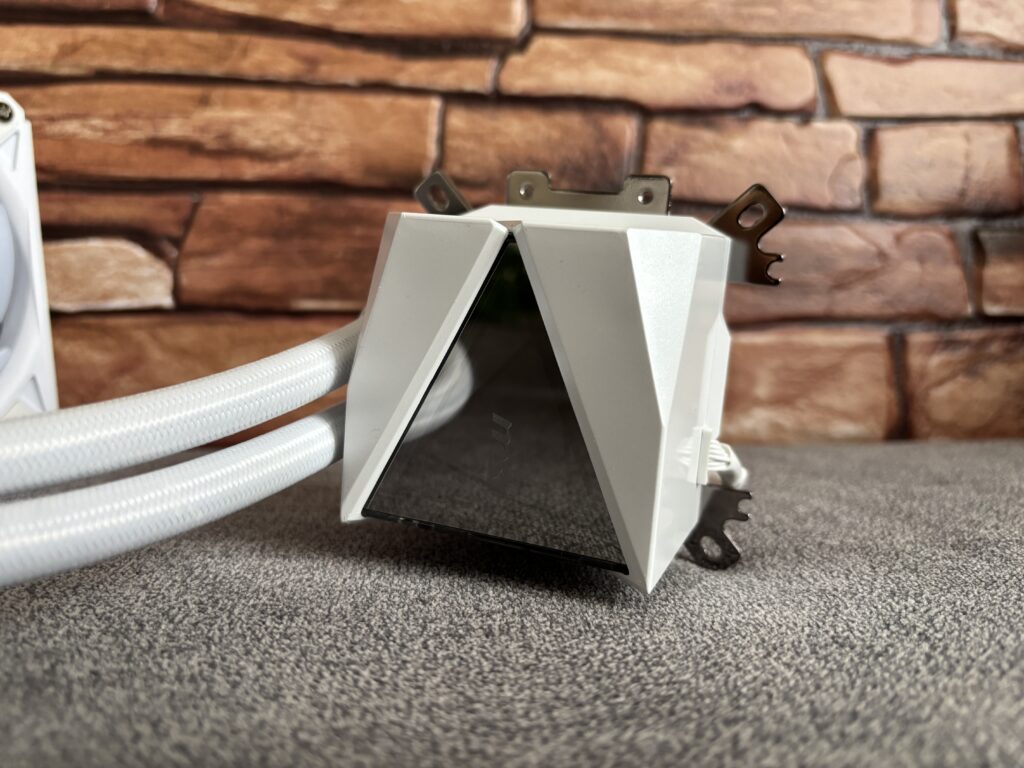

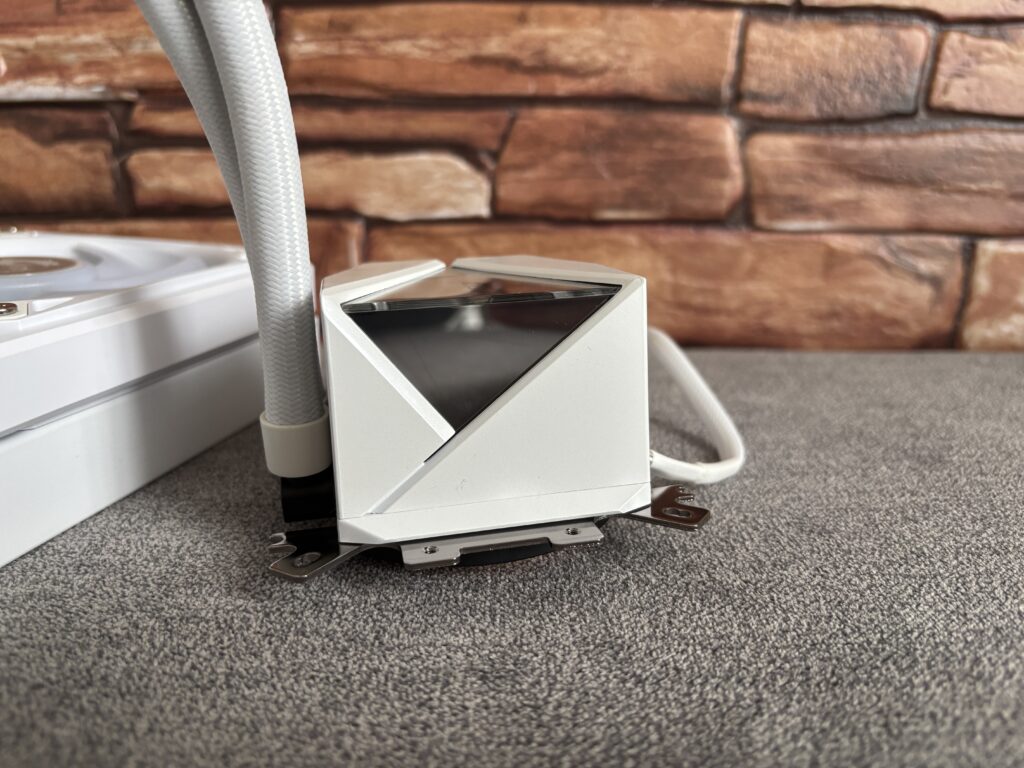

Blok mimo prostopadłościennej bryły posiada wiele przecinających się płaszczyzn. Dwa rogi są ścięte, wszędzie dominują proste linie oraz trójkąty. Sam producent opisuje koncepcję stylistyczną bloku jako: „MAG CORELIQUID z serii „I” firmy MSI czerpie swoją stylistyczną inspirację z mocnych, kątowych, diamentowych szlifów. Jego design charakteryzuje się wieloma płaszczyznami, które uzupełniono dwoma przezroczystymi elementami tworzącymi nieskończone lustro, Infinite Mirror.„

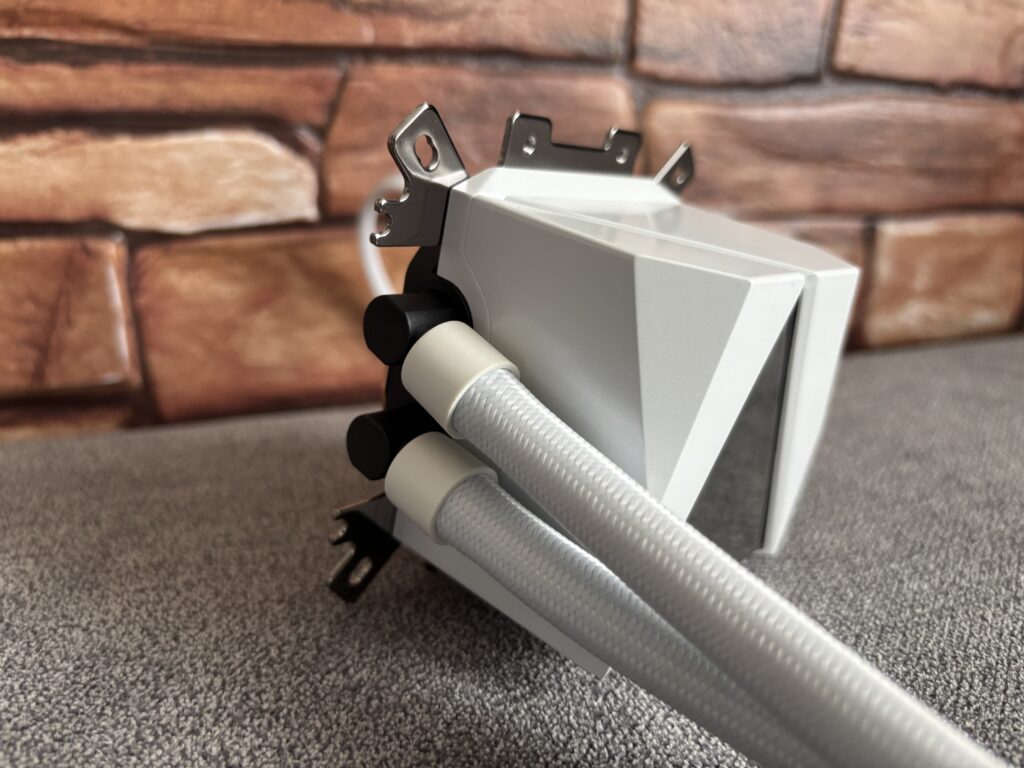

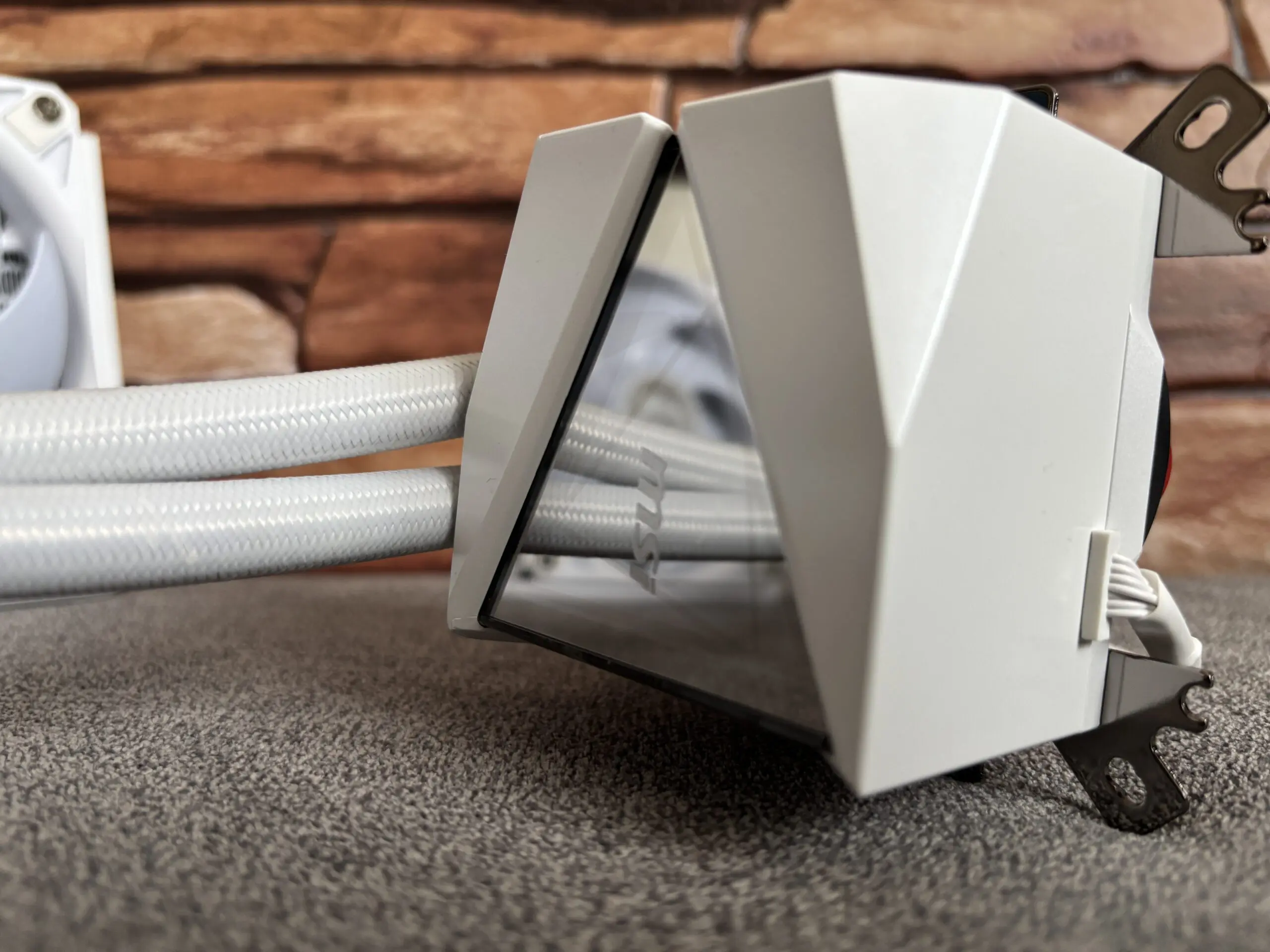

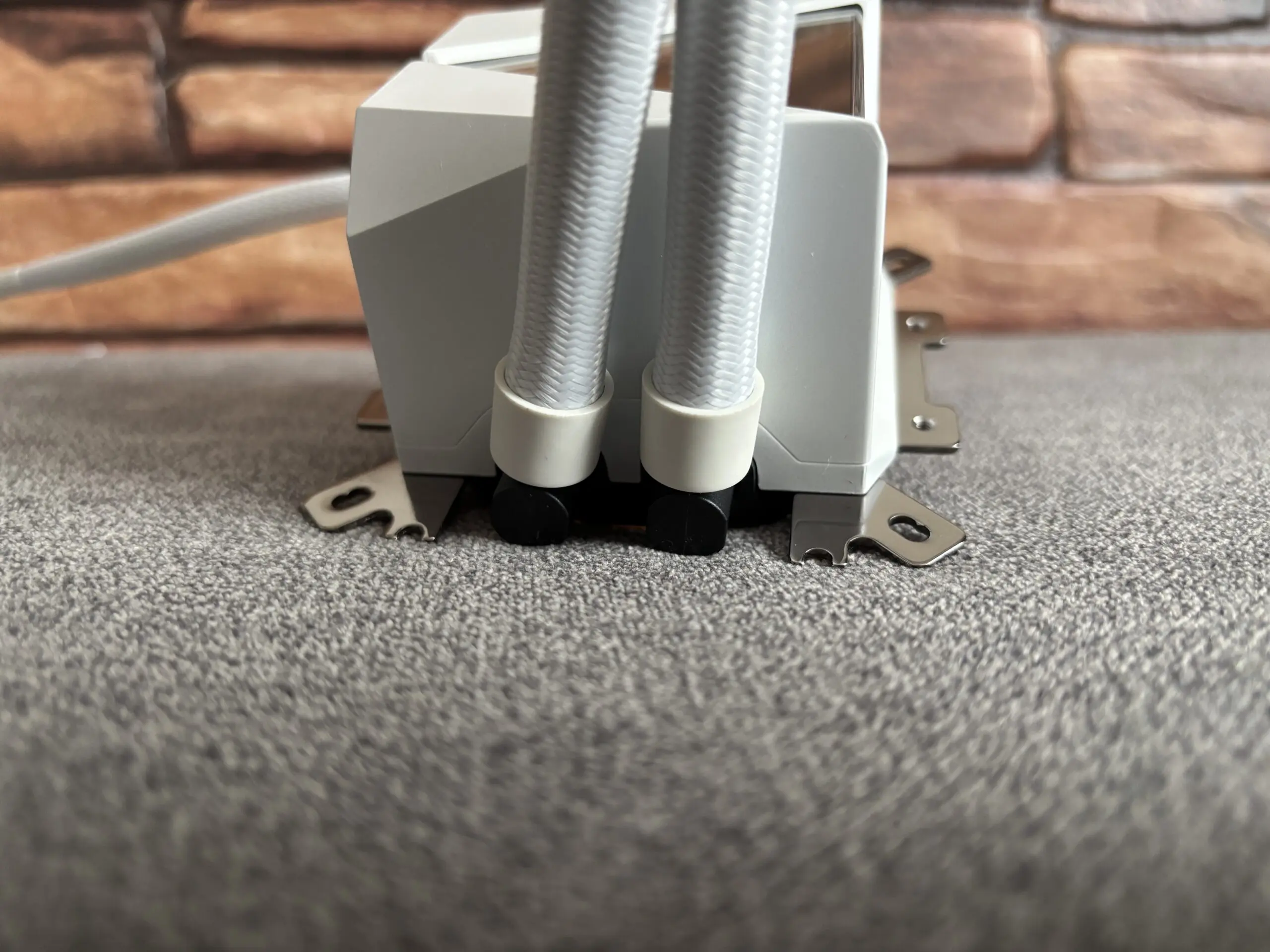

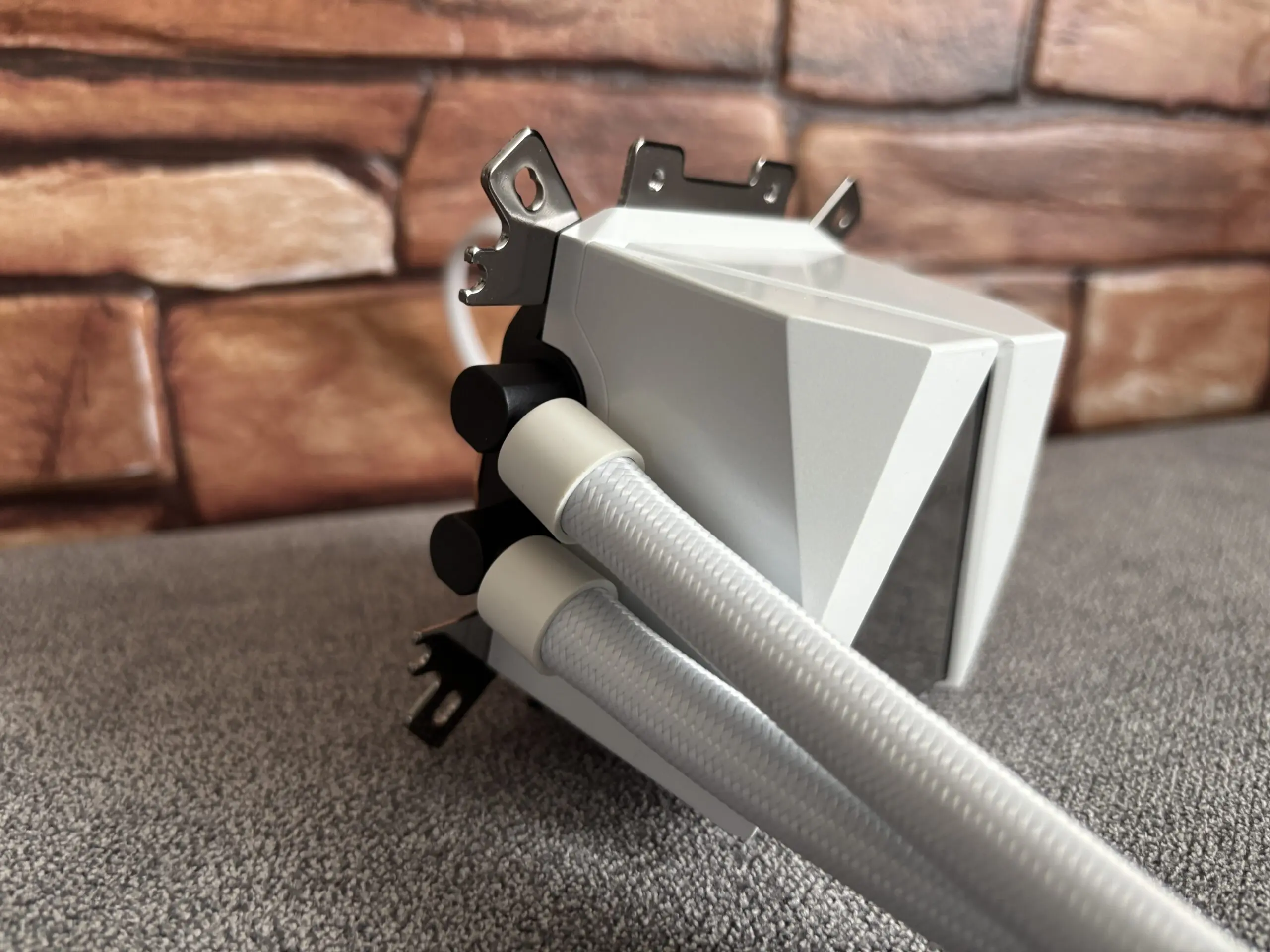

Z boku podstawy zamontowane są dwa węże z płynem chłodniczym. Do bloku wchodzą one pod kątem 90* a zastosowane kolanka mają możliwość obrotu. Długość węży wynosi 40 cm. Długość ta jest wystarczająca by bezproblemowo zamontować w większości dostępnych na rynku obudów.

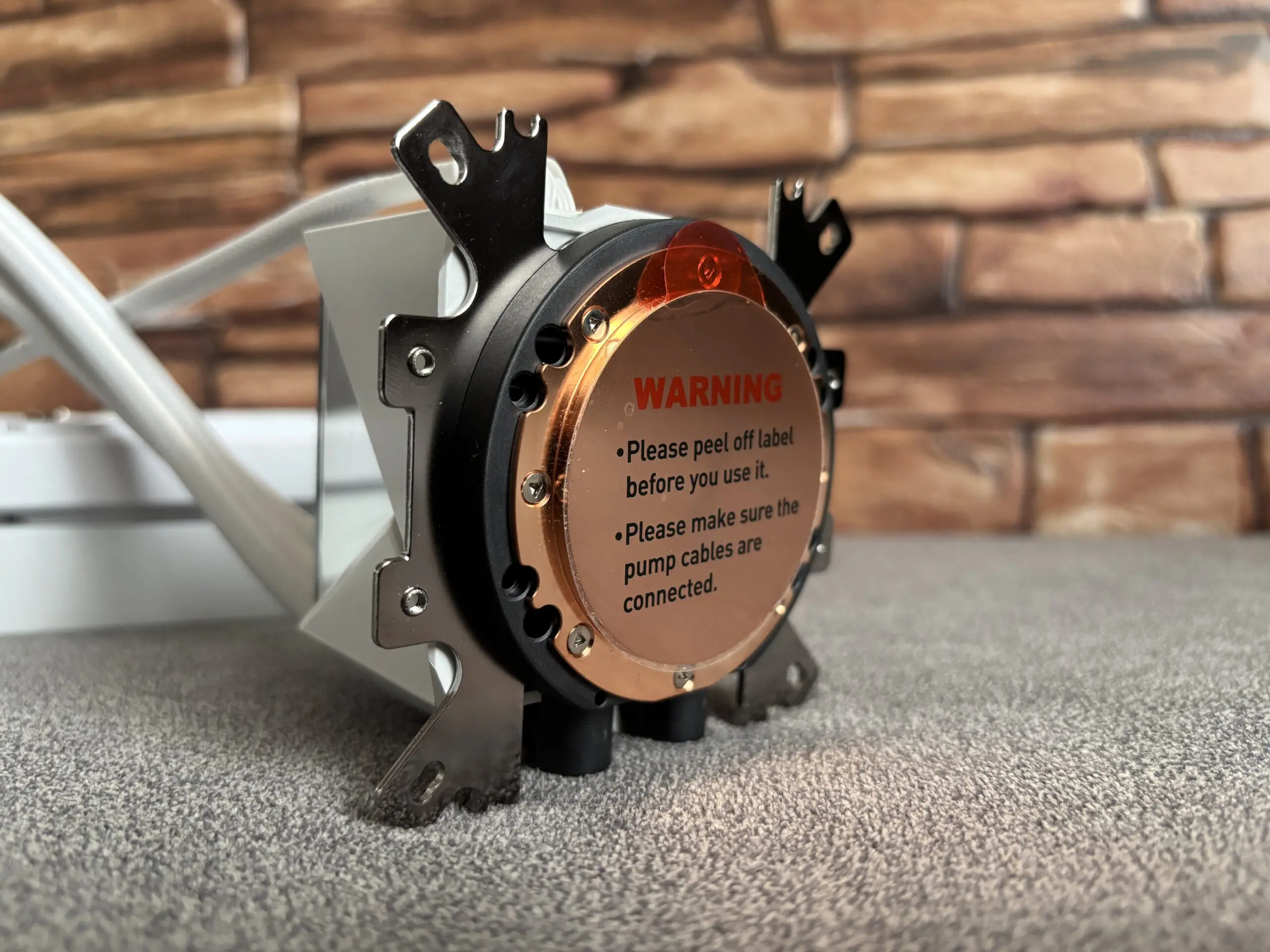

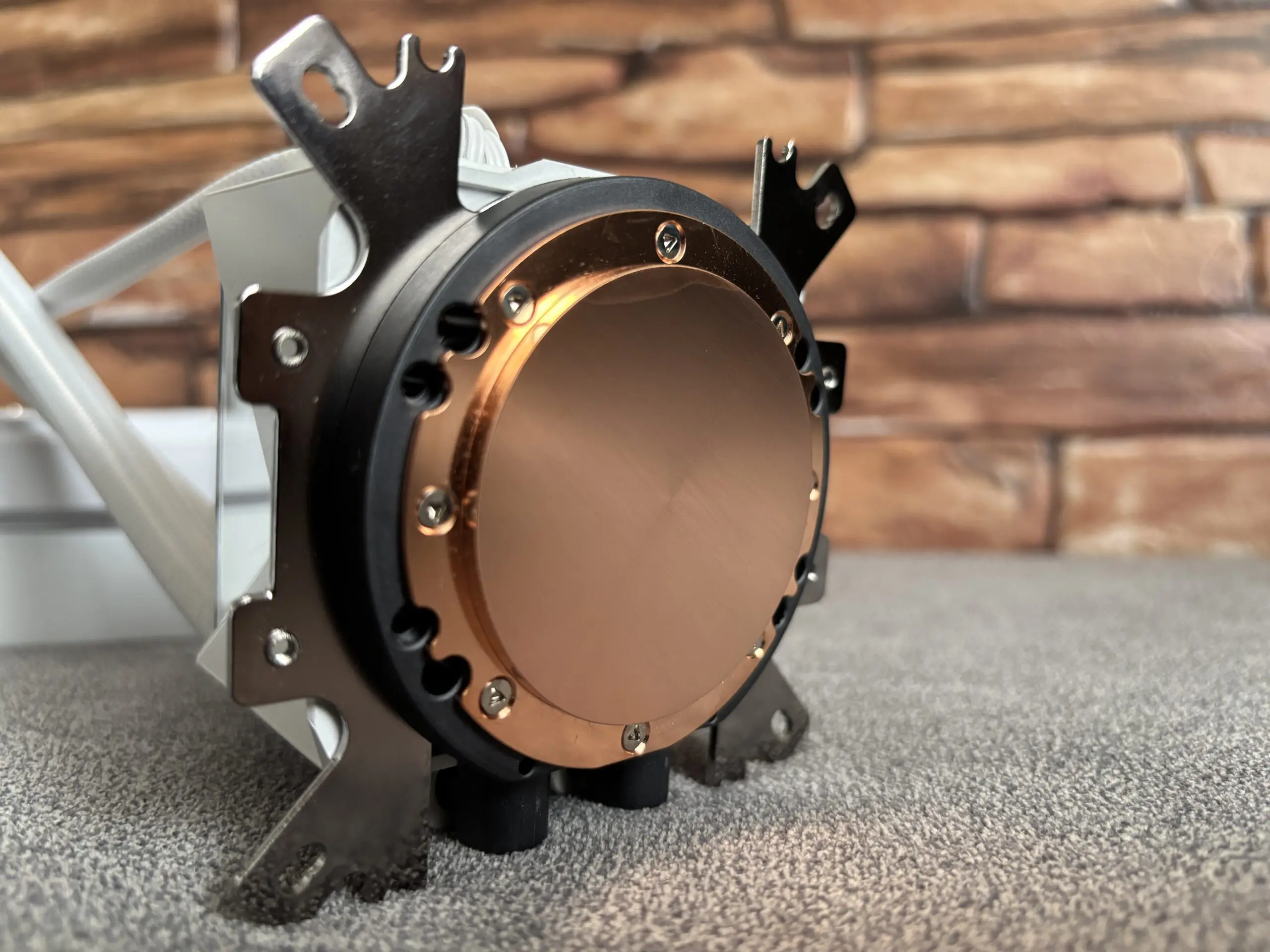

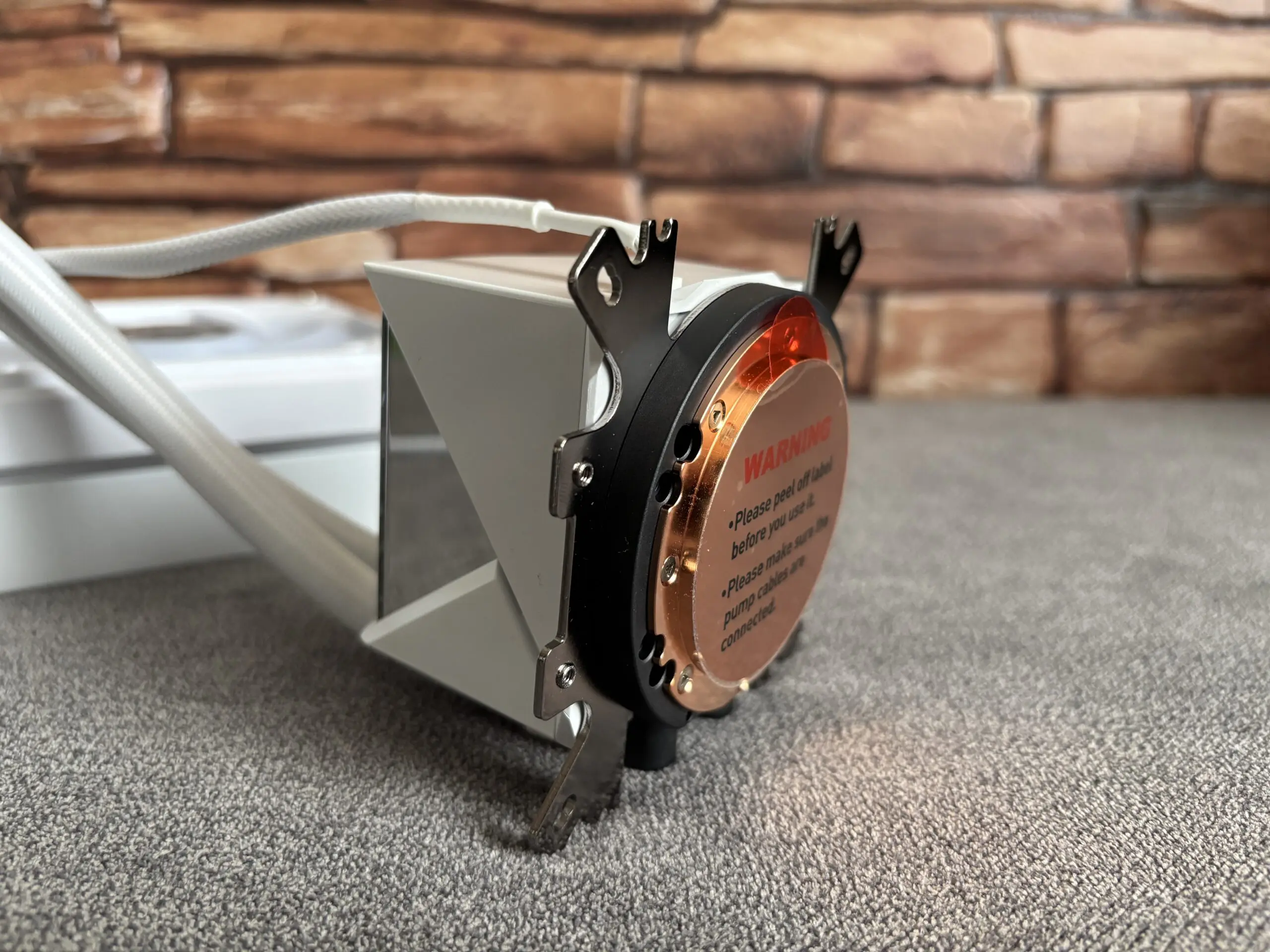

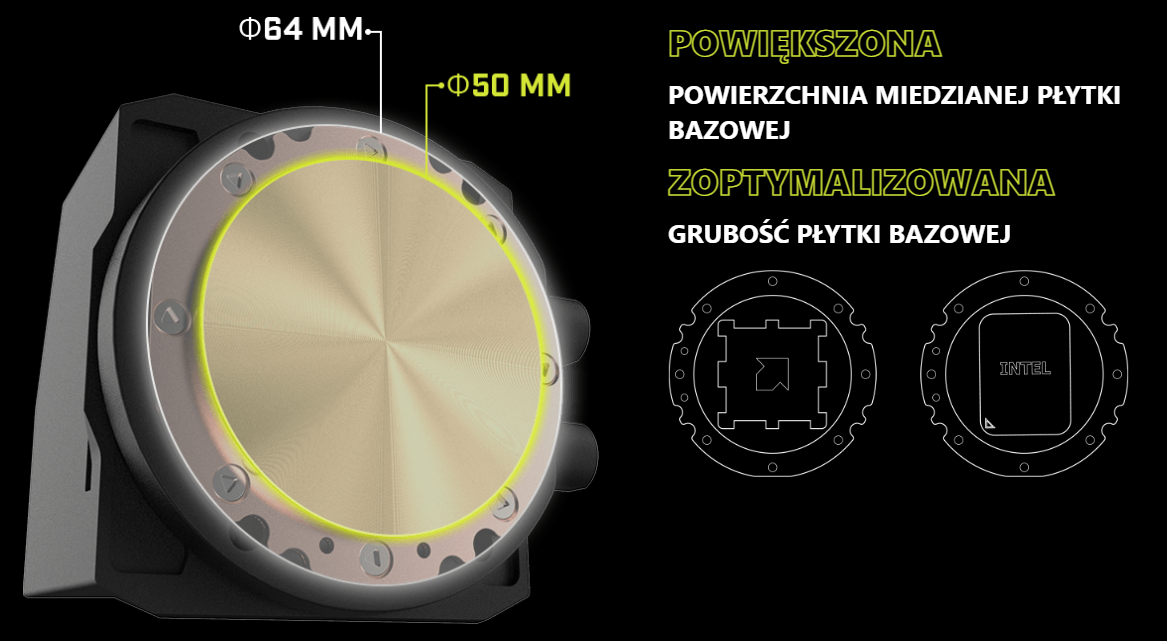

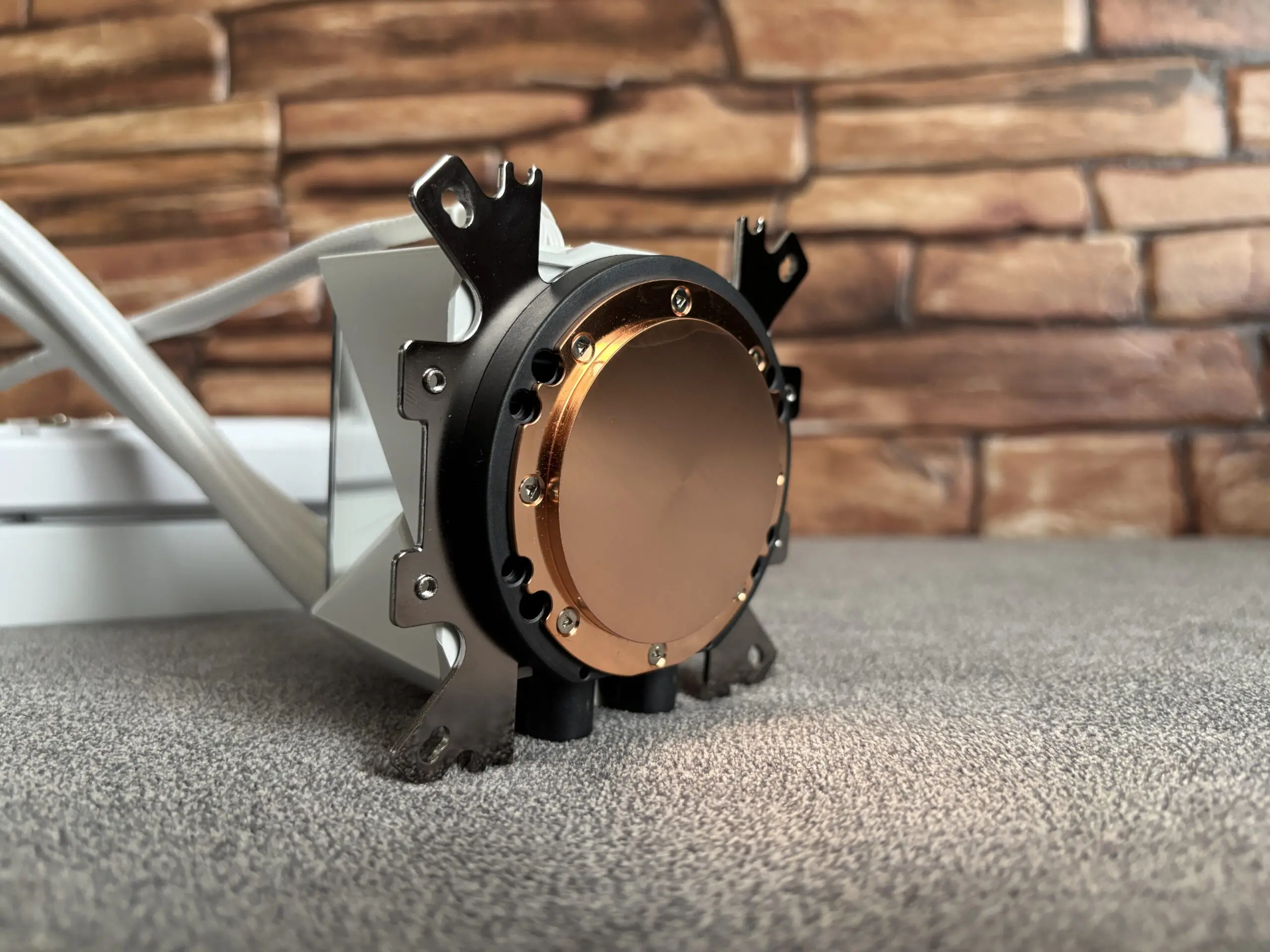

Podstawa bloku jest miedziana i dobrze wykończona. Zabezpieczona jest przed uszkodzeniami specjalną naklejką ochronną. Średnica podstawy wynosi 50mm.

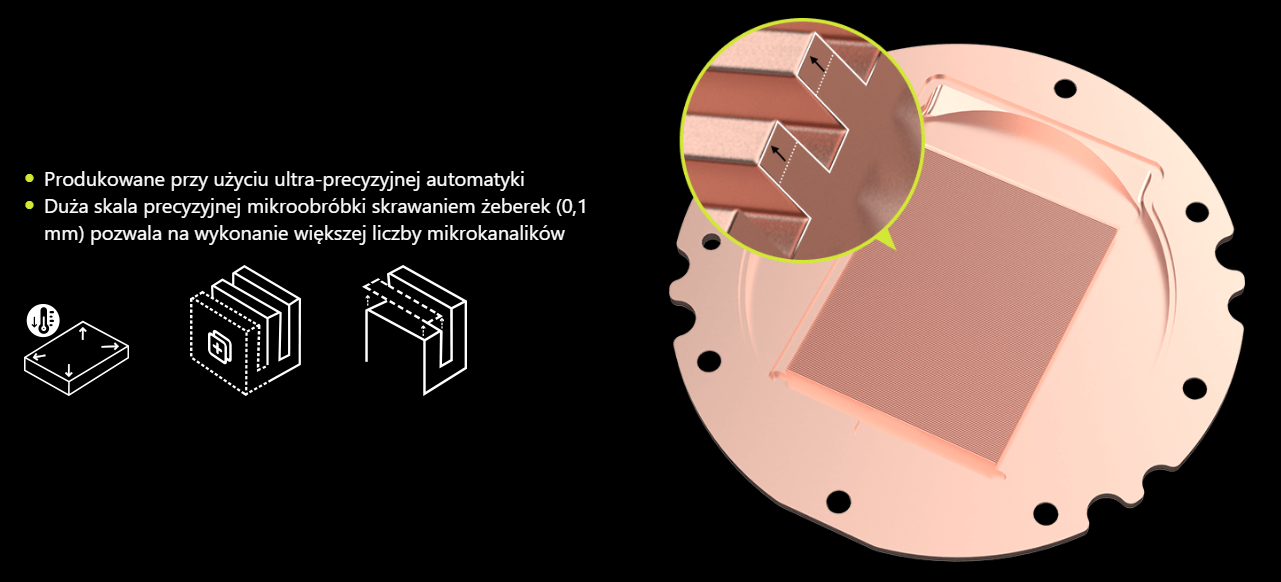

Producent chwali się duża precyzją wykonania wewnętrznych kanalików, których żeberka mają grubość 0.1mm.

Chłodnica

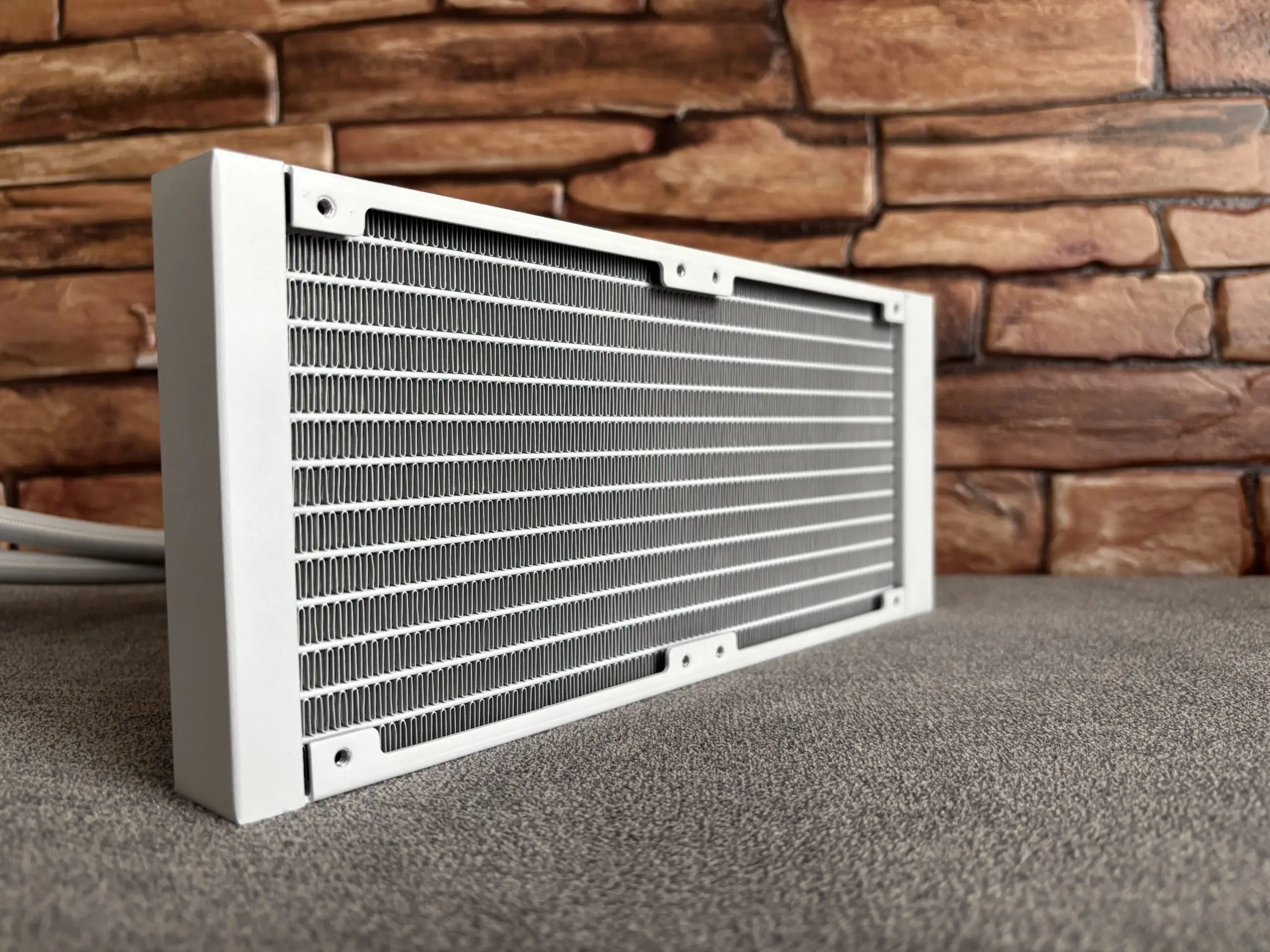

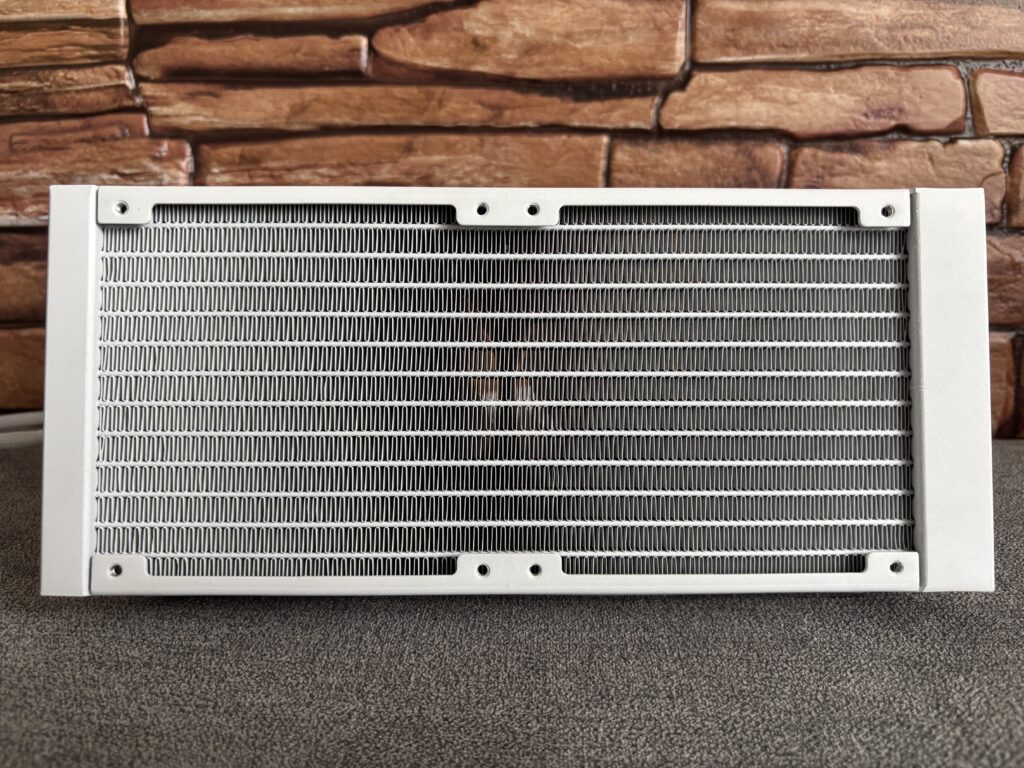

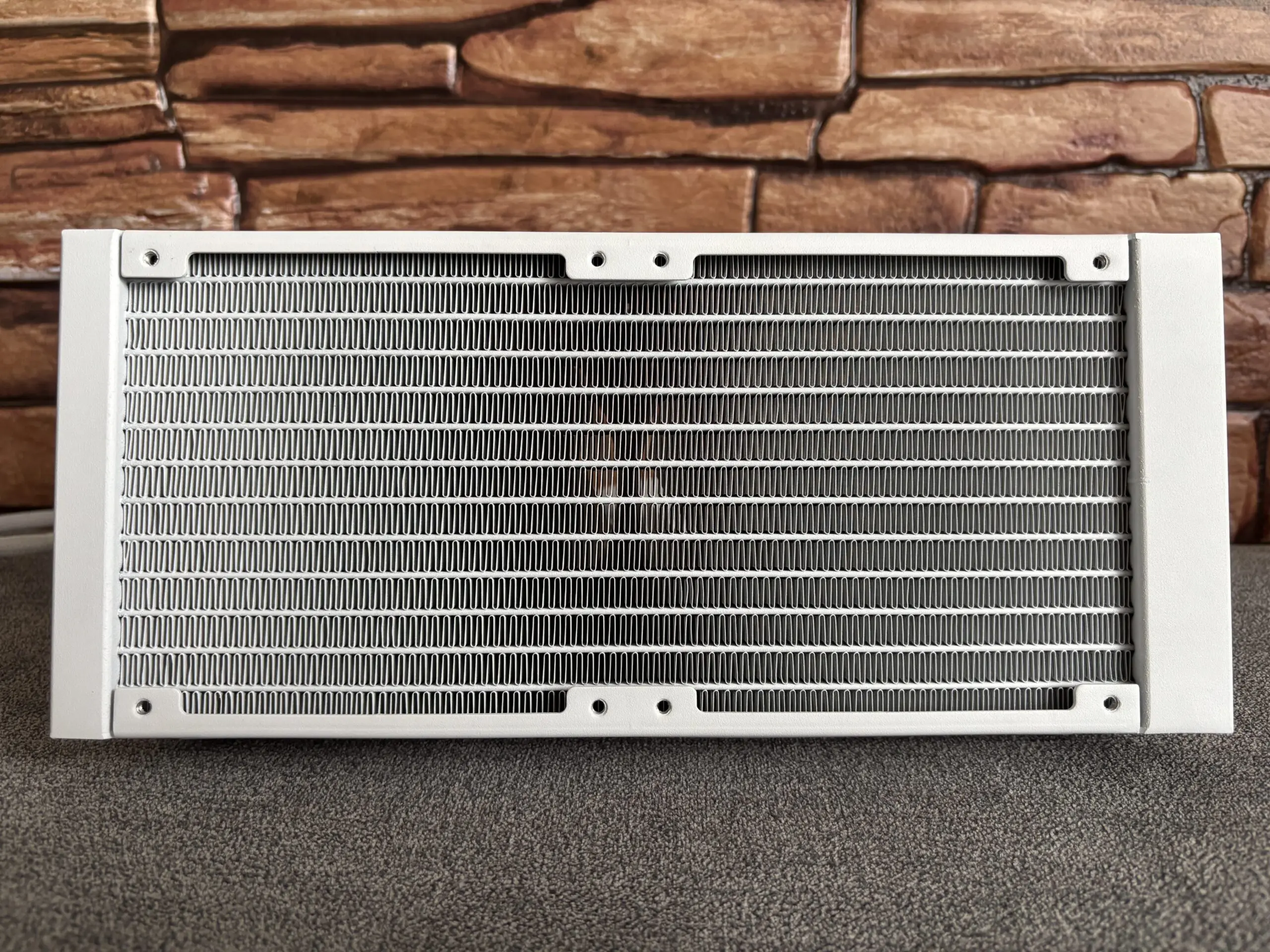

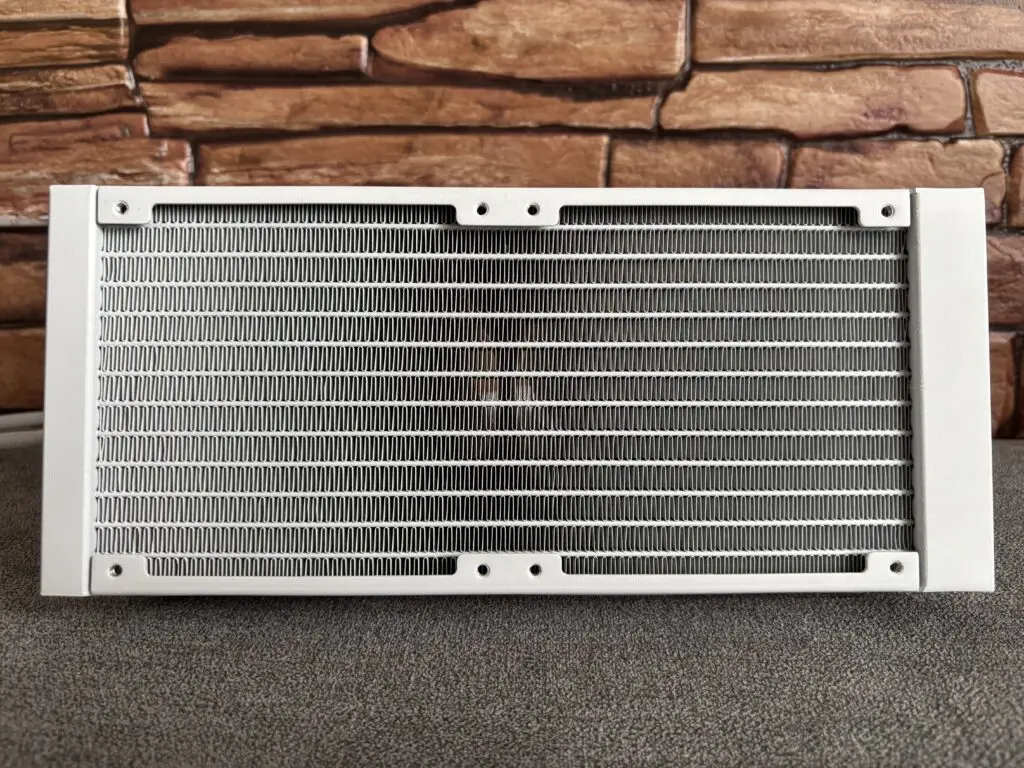

Każdy z zestawów chłodzenia wodą musi być wyposażony w wymiennik ciepła w postaci chłodnicy. Nie inaczej jest również i tutaj. Zastosowane chłodnice w serii CoreLiquid I240 White mają wymiary 277 x 119 x 27 mm mm. Chłodnice są wykonane z aluminium i anodyzowane na biało.  Każdy z radiatorów posiada sieć zbudowaną z 13 rzędów gęsto upakowany finów, których głębokość wynosi 20mm (27mm to łączny wymiar rdzenia radiatora oraz aluminiowego kołnierza). Dzięki temu powierzchnia oddawania ciepła jest bardzo duża.

Chłodnica cechuje się bardzo dobrą jakością wykonania. Finy są w równych odstępach i ciężko pod tym względem dopatrzeć się jakiś uchybień. Jakość anodyzacji stoi również na bardzo wysokim poziomie.

Jakość montażu przewodów wodnych również stoi na naprawdę bardzo dobrym poziomie.

Wentylatory

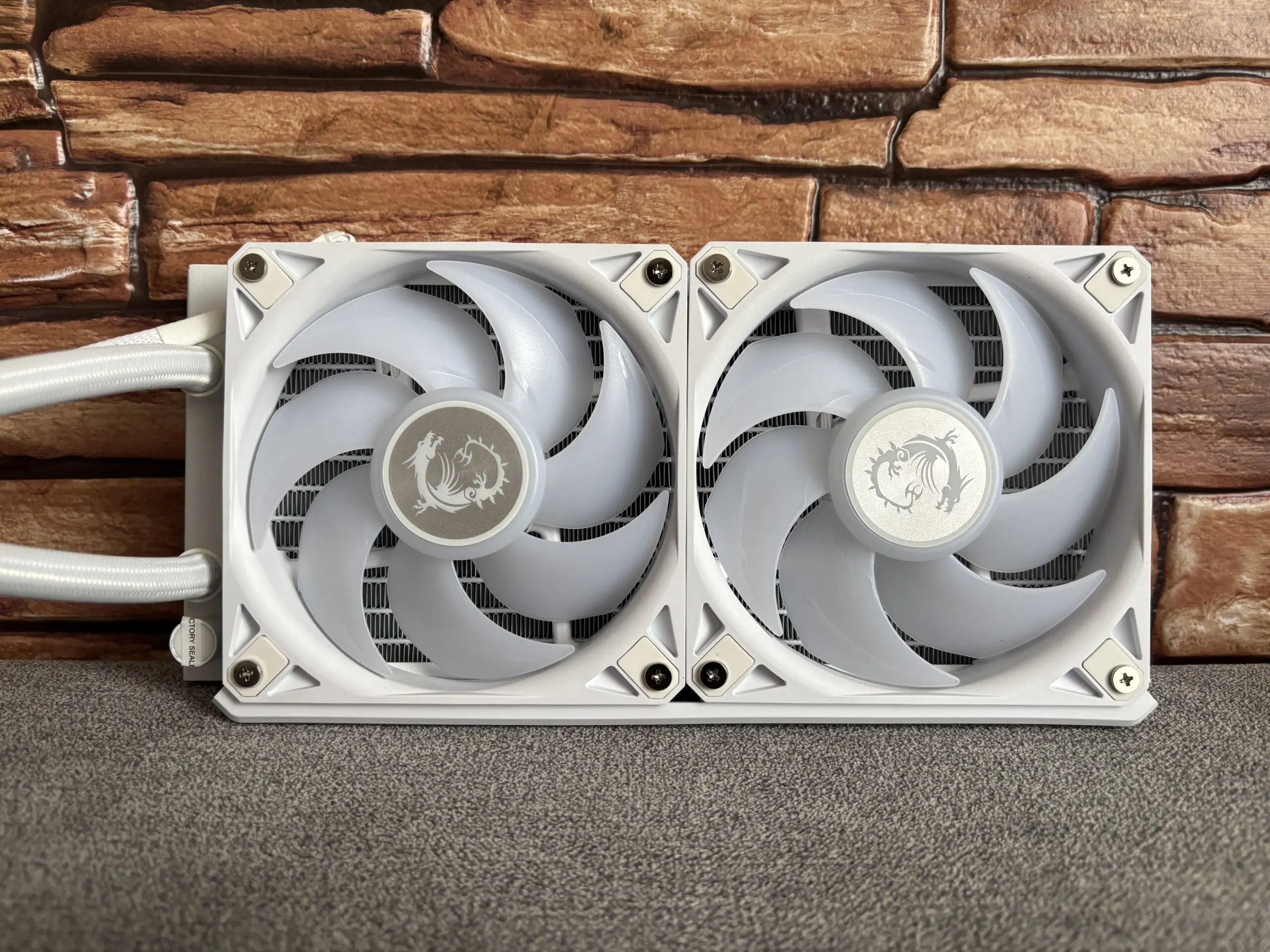

MSI MAG CoreLiquid I240 White wyposażony jest w 2 wentylatory o średnicy 120mm.

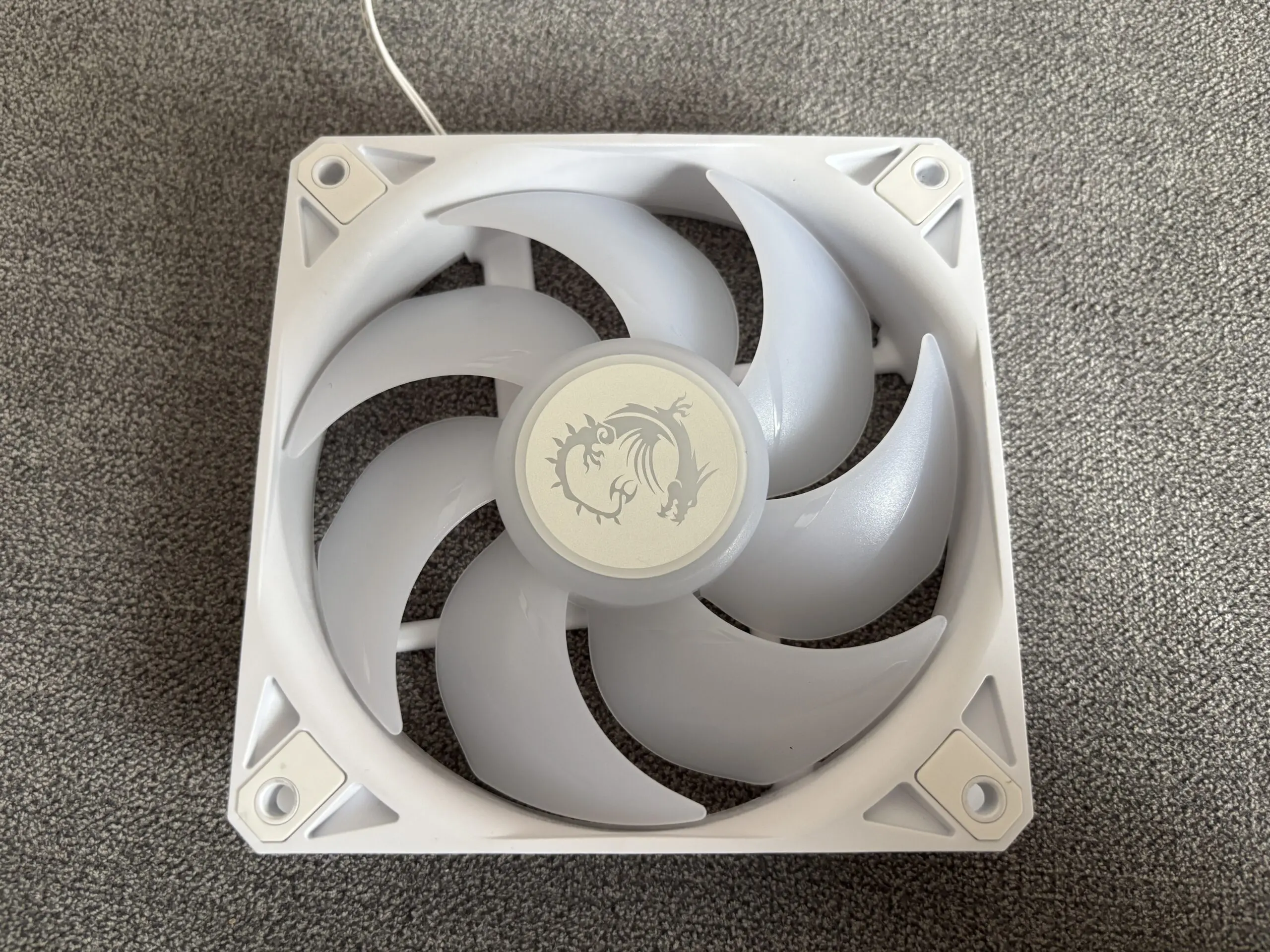

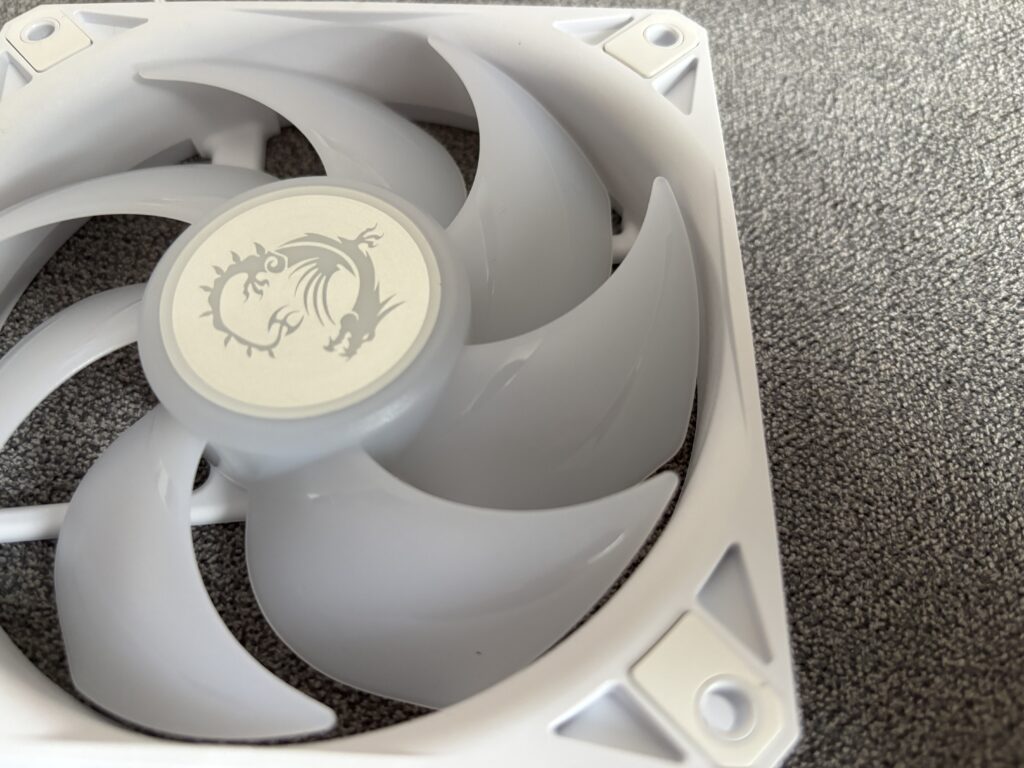

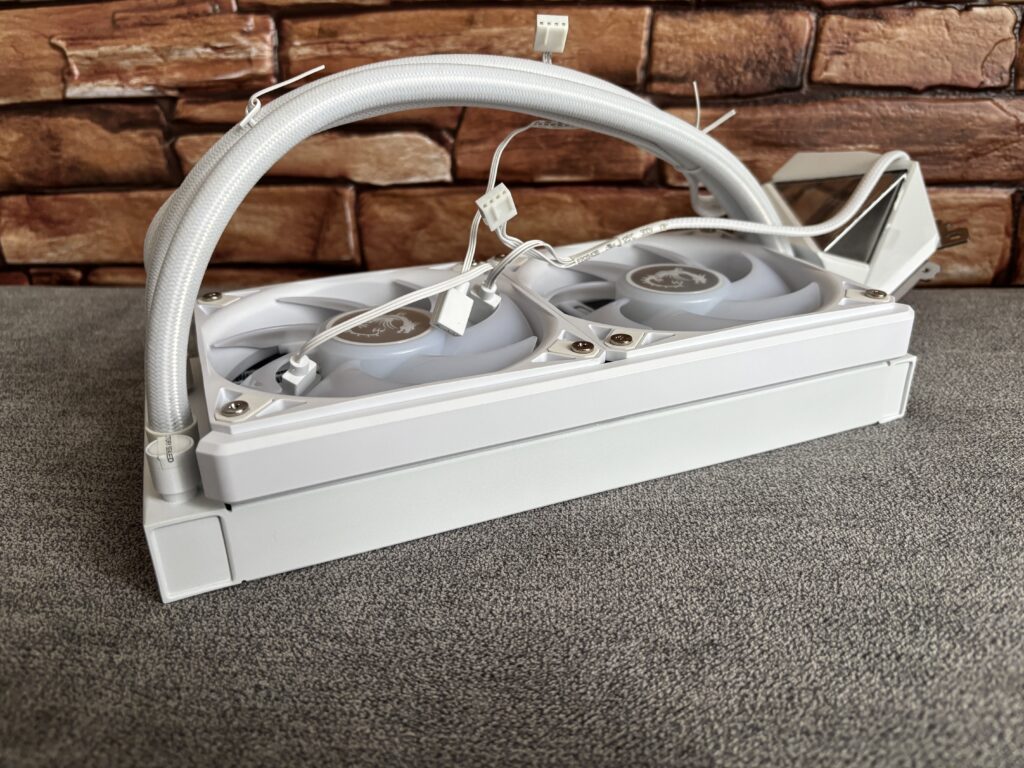

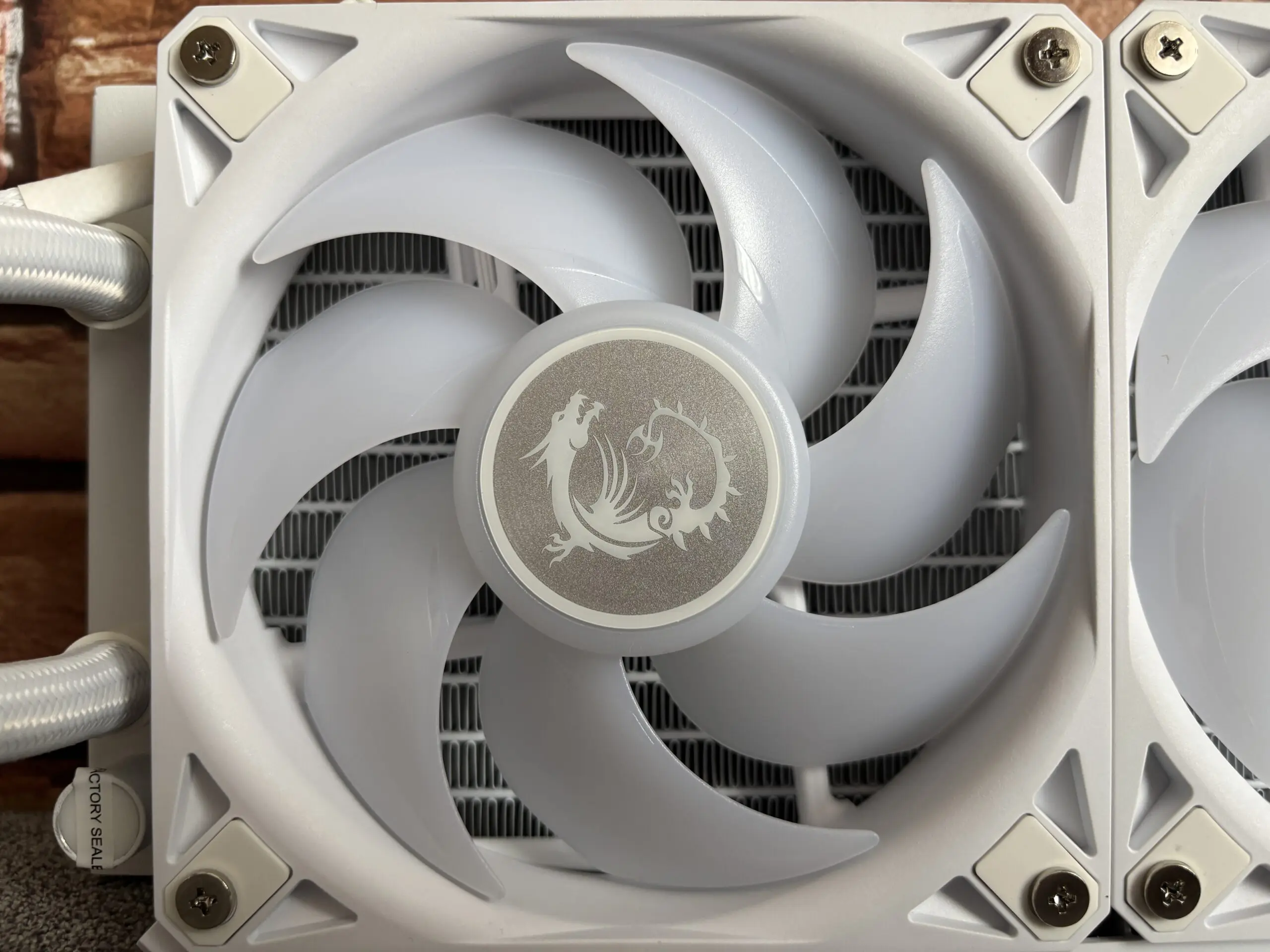

Zastosowane wentylatory są takie same w budowie. Są to jednostki o średnicy 120mm wyposażone w podświetlenie ARGB. Mleczne łopatki przyjemnie komponują się z białą ramką.

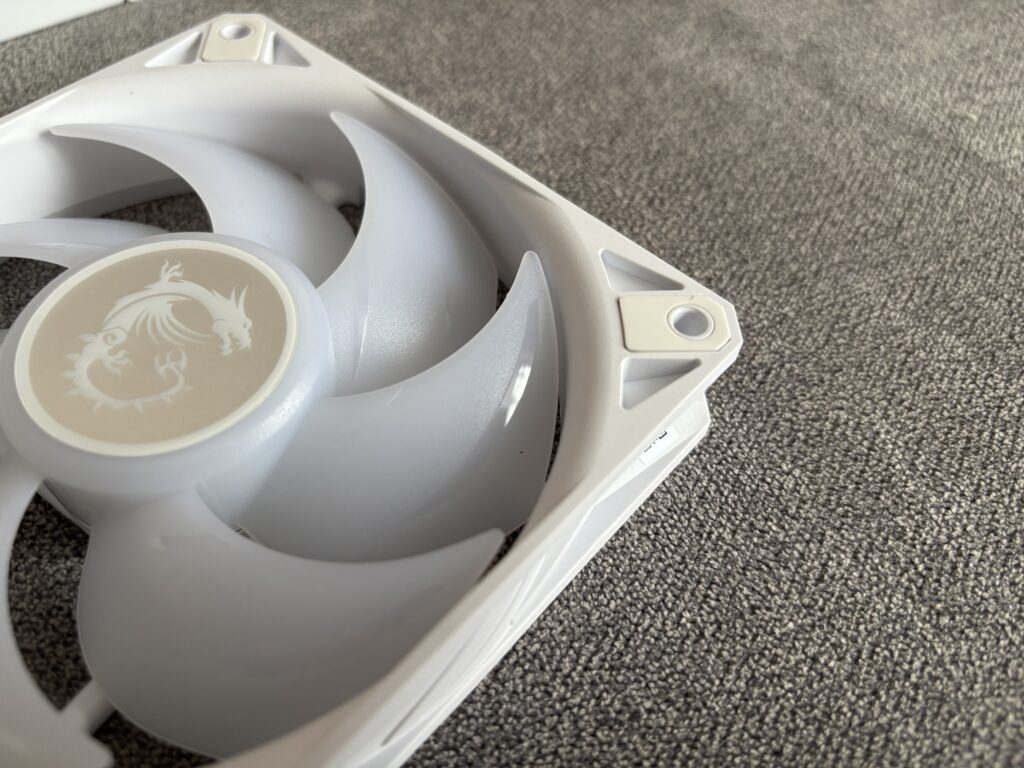

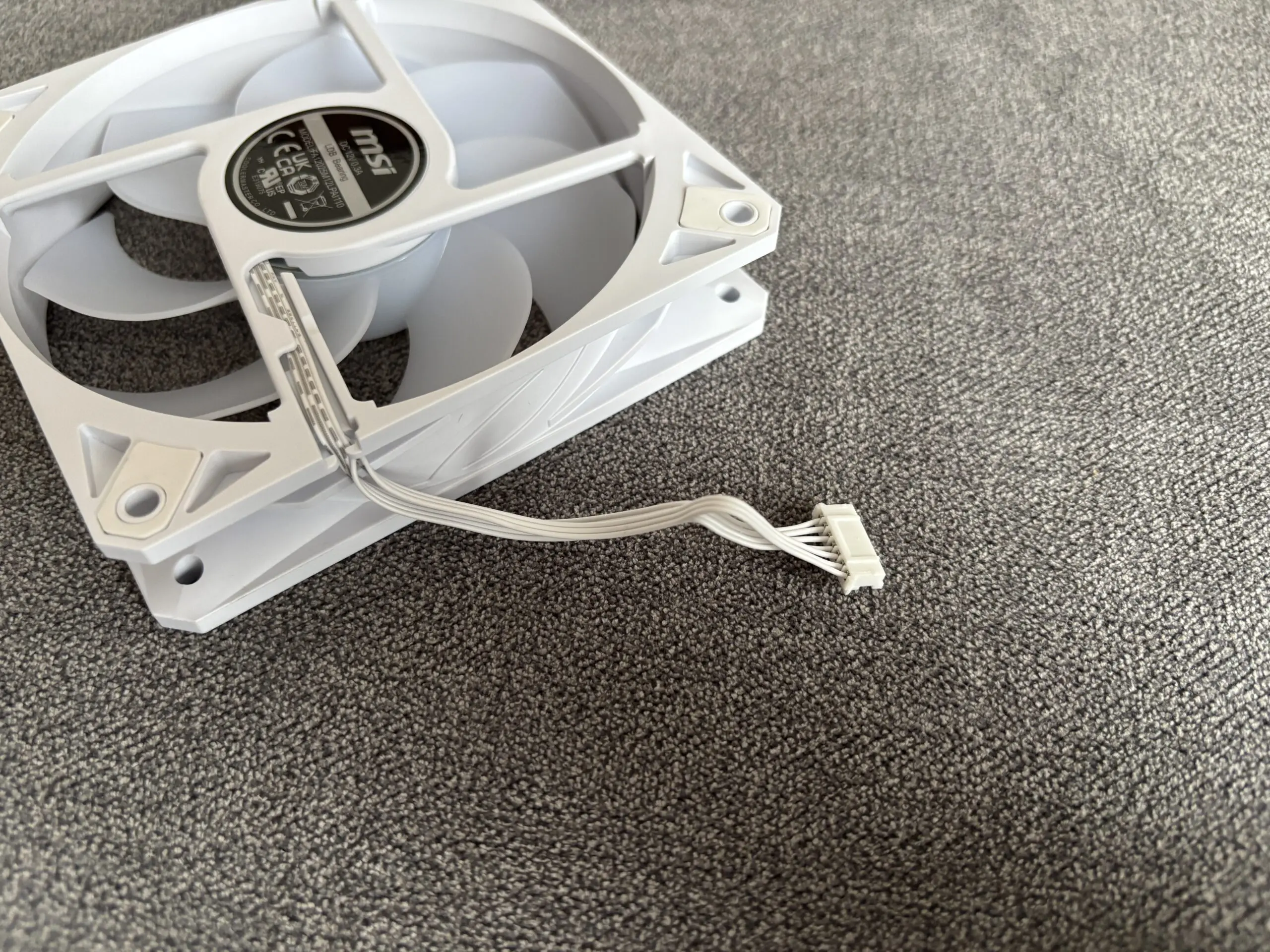

Jednostki te są bardzo klasyczne w swojej budowie. 7 mocno wyprofilowanych łopatek oraz plastikowa ramka. Wentylatory nie są budżetowymi rozwiązaniami, ponieważ w budowie łopatek czy ramki można znaleźć kilka ciekawych rozwiązań. Pierwszym z nich są widoczne „rekinie zęby” umieszczone na górnej części łopatek. Ramka wentylatora również została zoptymalizowana a jej wewnętrzna krawędź zaokrąglona. W rogach ramek znajdują się również gumowe podkładki antywibracyjne. Kolejną z ciekawostek są przewody elektryczne, których długość jest zredukowana do absolutnego minimum wymagane do podłączenia między sobą. Dzięki czemu nic nie pląta się dookoła radiatora. Jeden główny przewód łączący wentylatory z płytą główną został wykonany w oplocie.

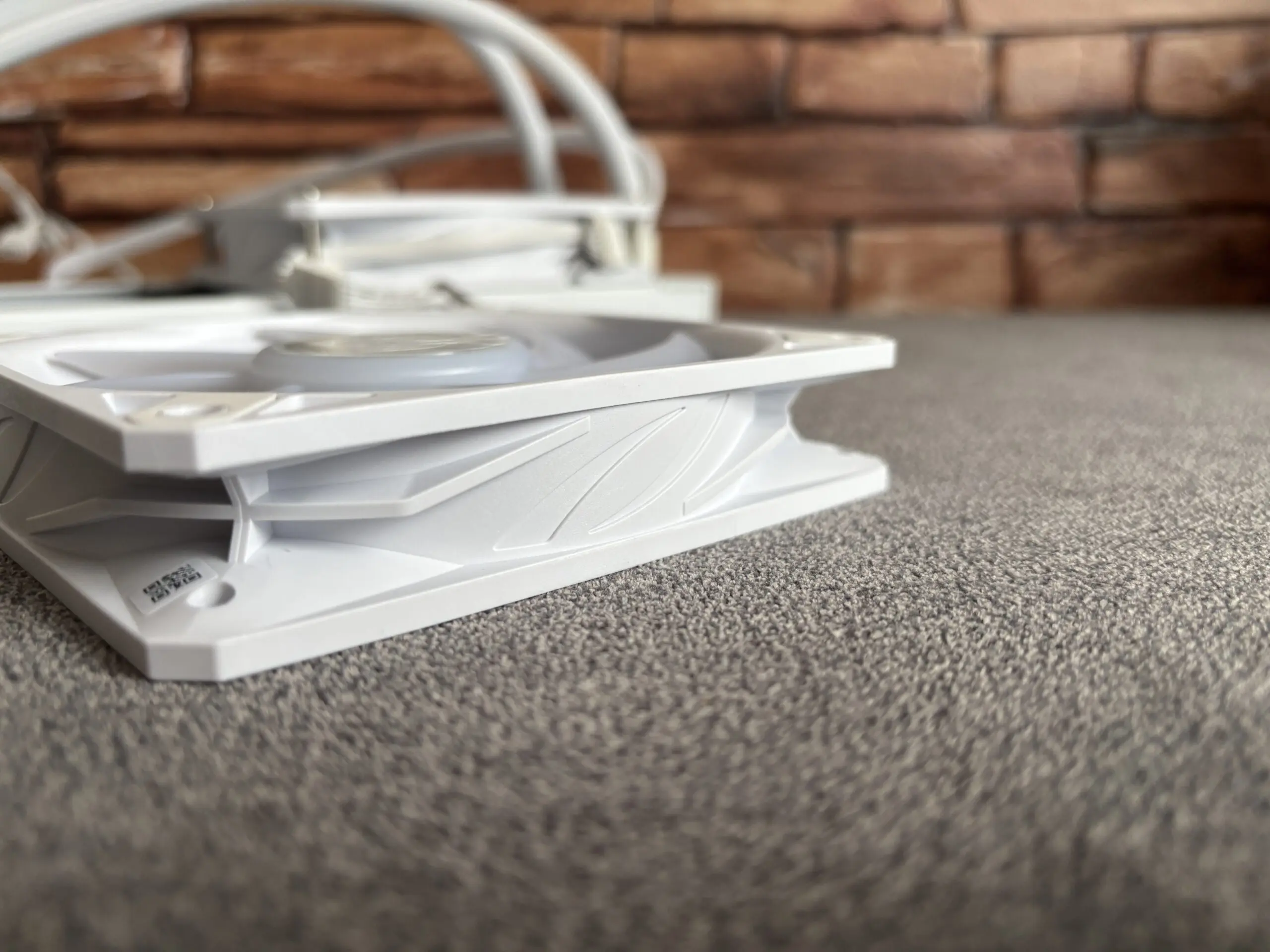

Miłym dodatkiem stylistycznym jest wygląd boku ramki. Nie wpływa on w żaden sposób na wydajność jednak MSI i tutaj zachowało spójność stylistyczną.

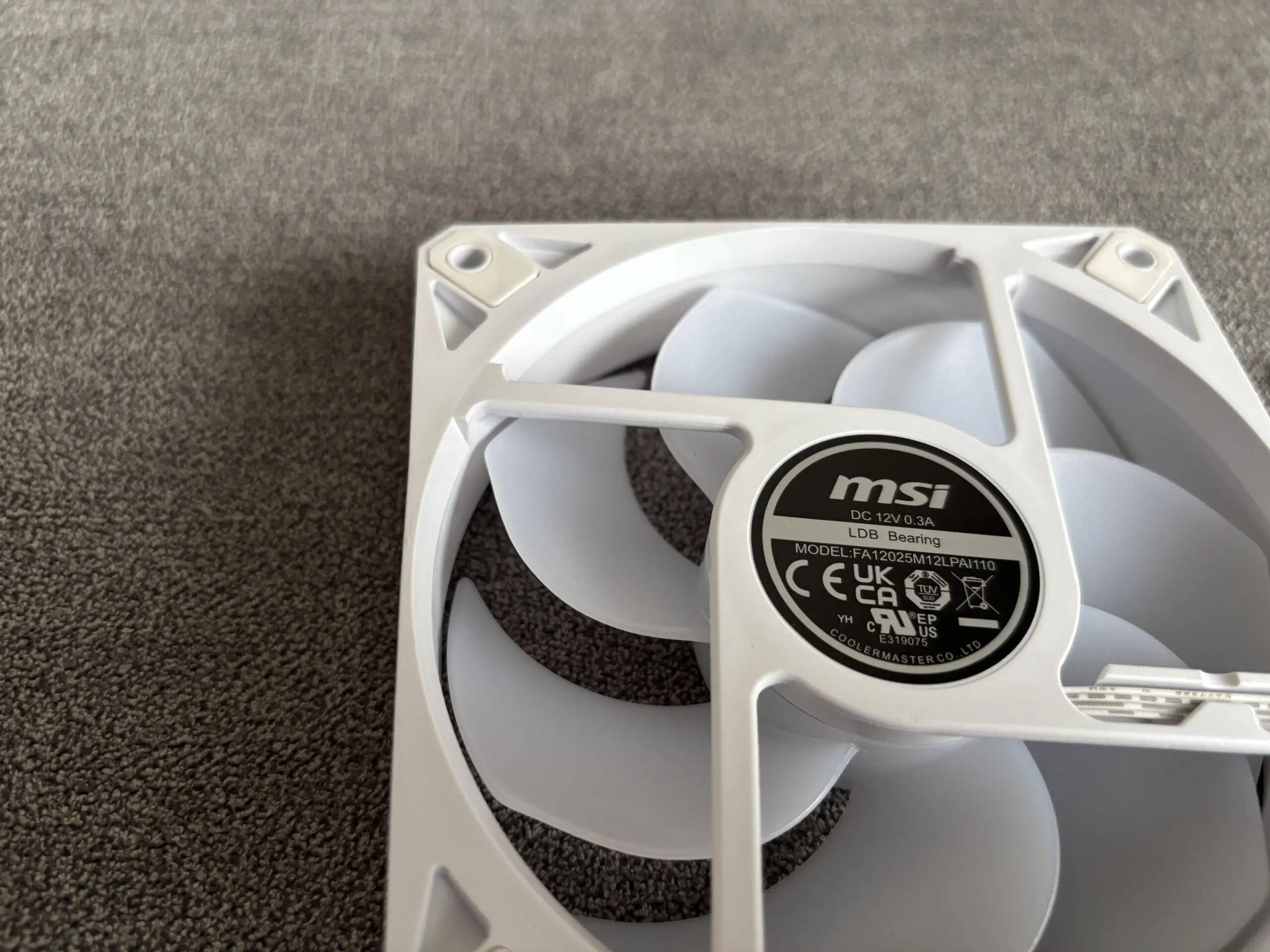

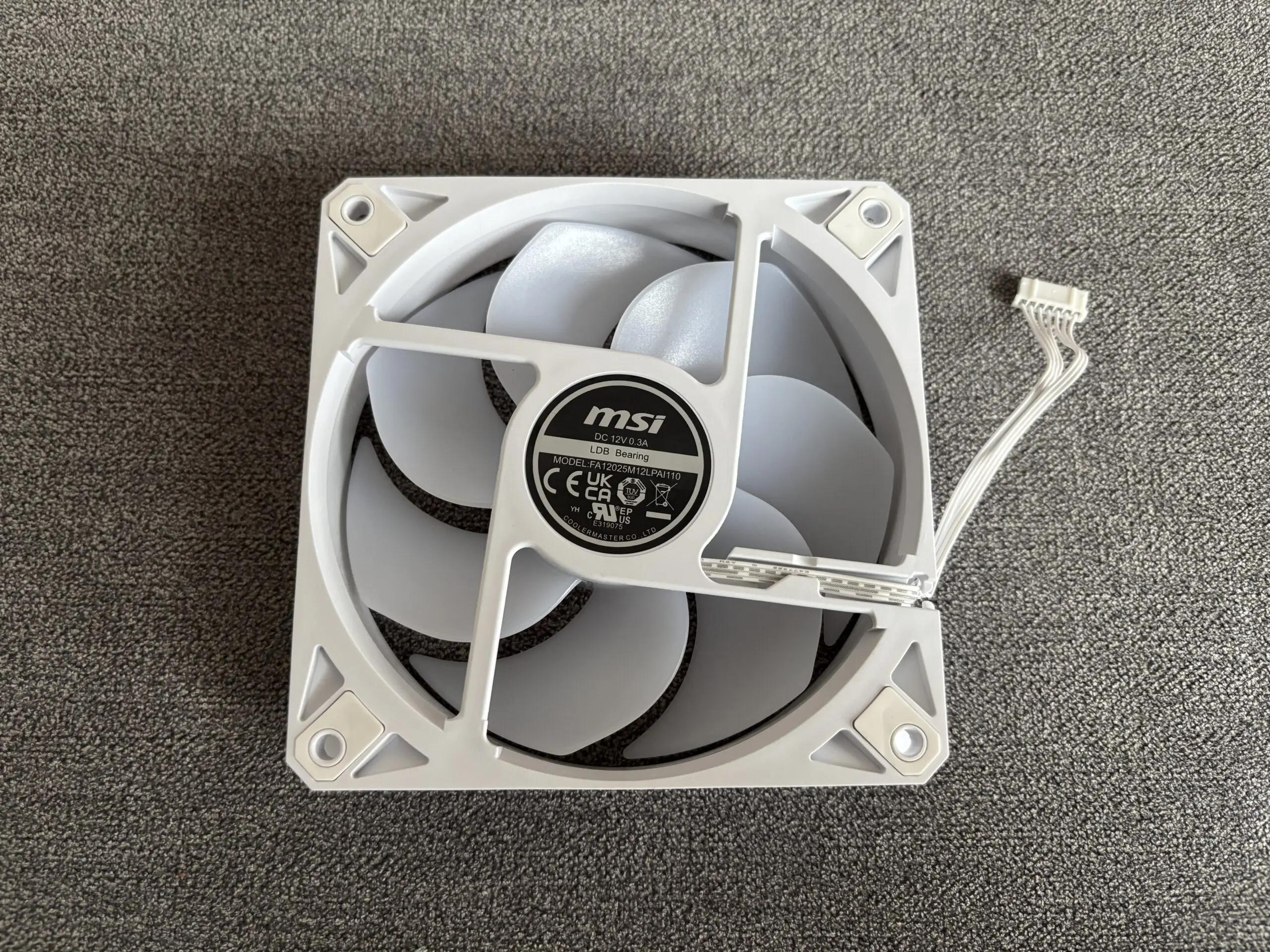

Zastosowane modele to jednostki o oznaczeniu FA12025M12LPA. Model ten charakteryzuje się pracą pod napięciem 12V o maksymalnym natężeniu 0.2A (2.4W). Wentylator ten pracuje z prędkością obrotową 2350 RPM i generuje maksymalny przepływ powietrza wynoszący 70.7 CFM. Maksymalna głośność wentylatora wynosi 32.8 dB. Zastosowane łożysko jest hydrostatyczne.

Montaż

Montaż chłodzenia przebiega bez większych problemów (o ile obudowa mieści w sobie chłodnice o rozmiarze 240mm). Instrukcja obsługi (którą trzeba pobrać z internetu) bardzo dobrze opisuje kolejne etapy składania zapinki oraz poszczególnych elementów.

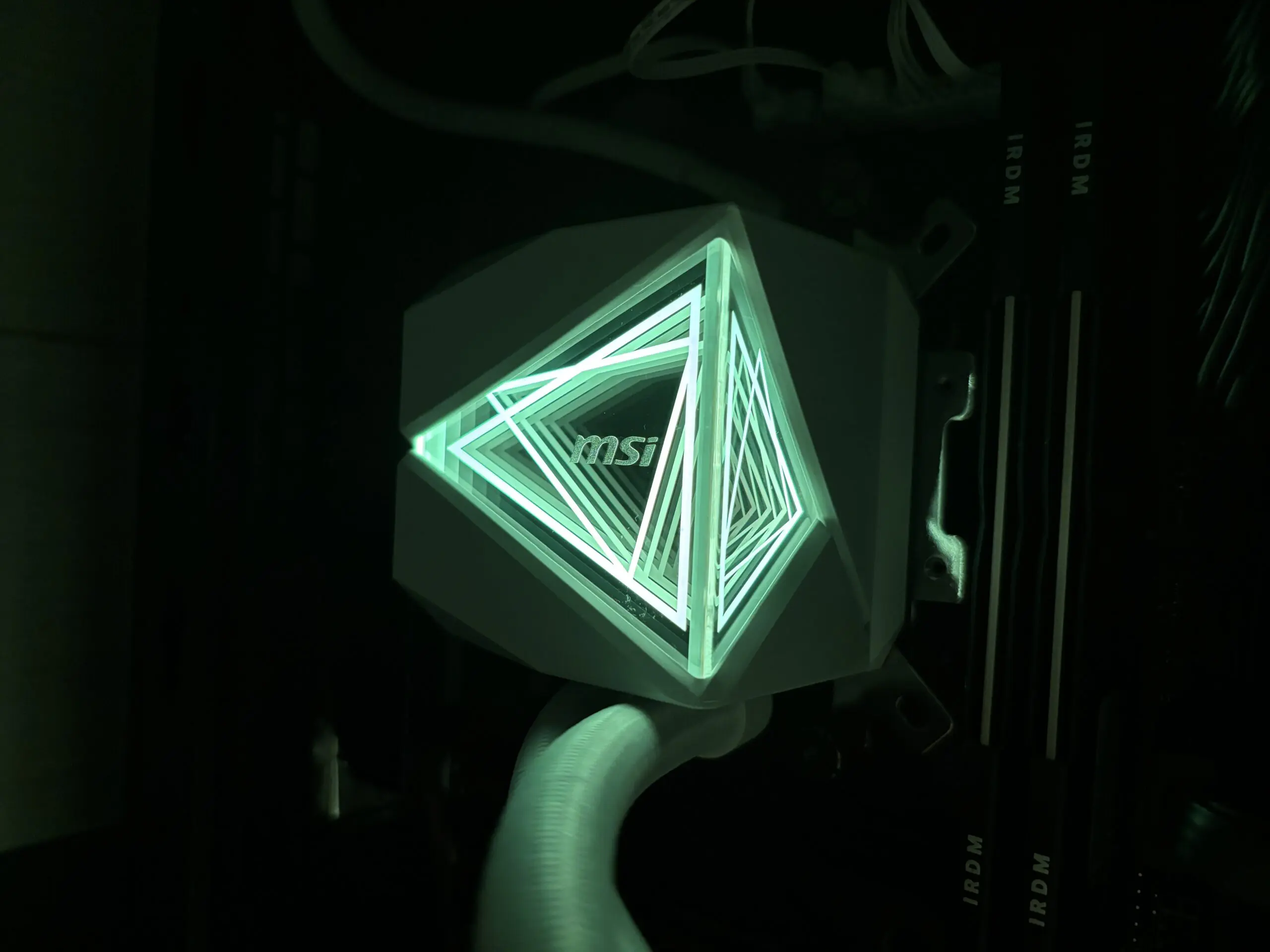

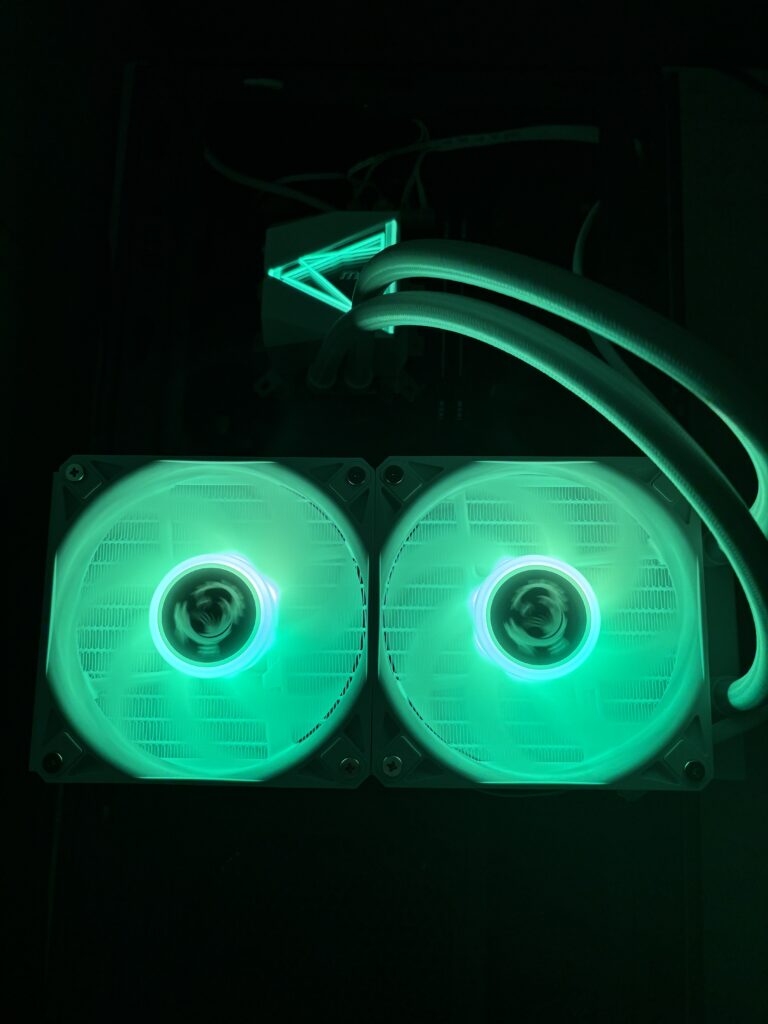

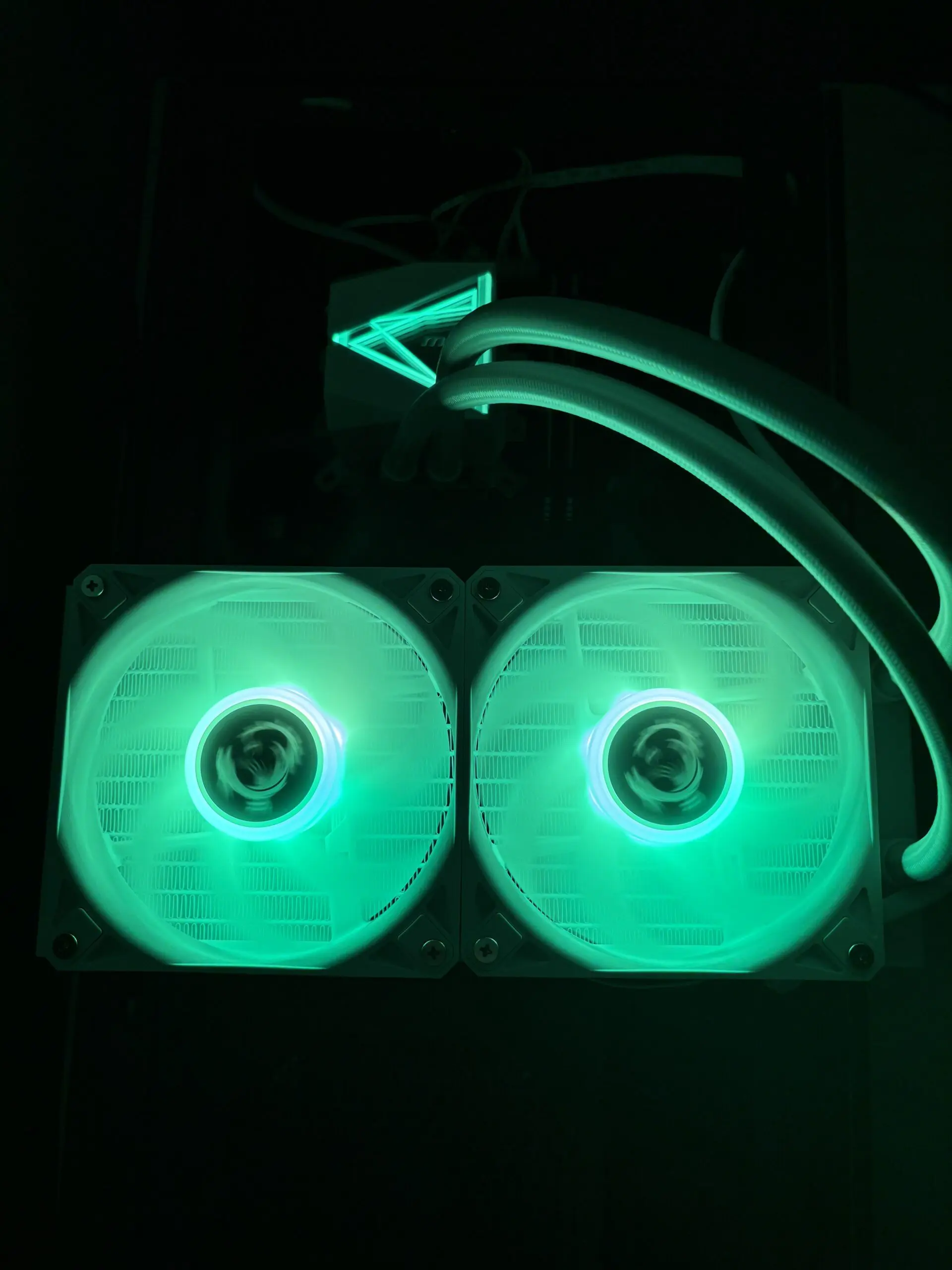

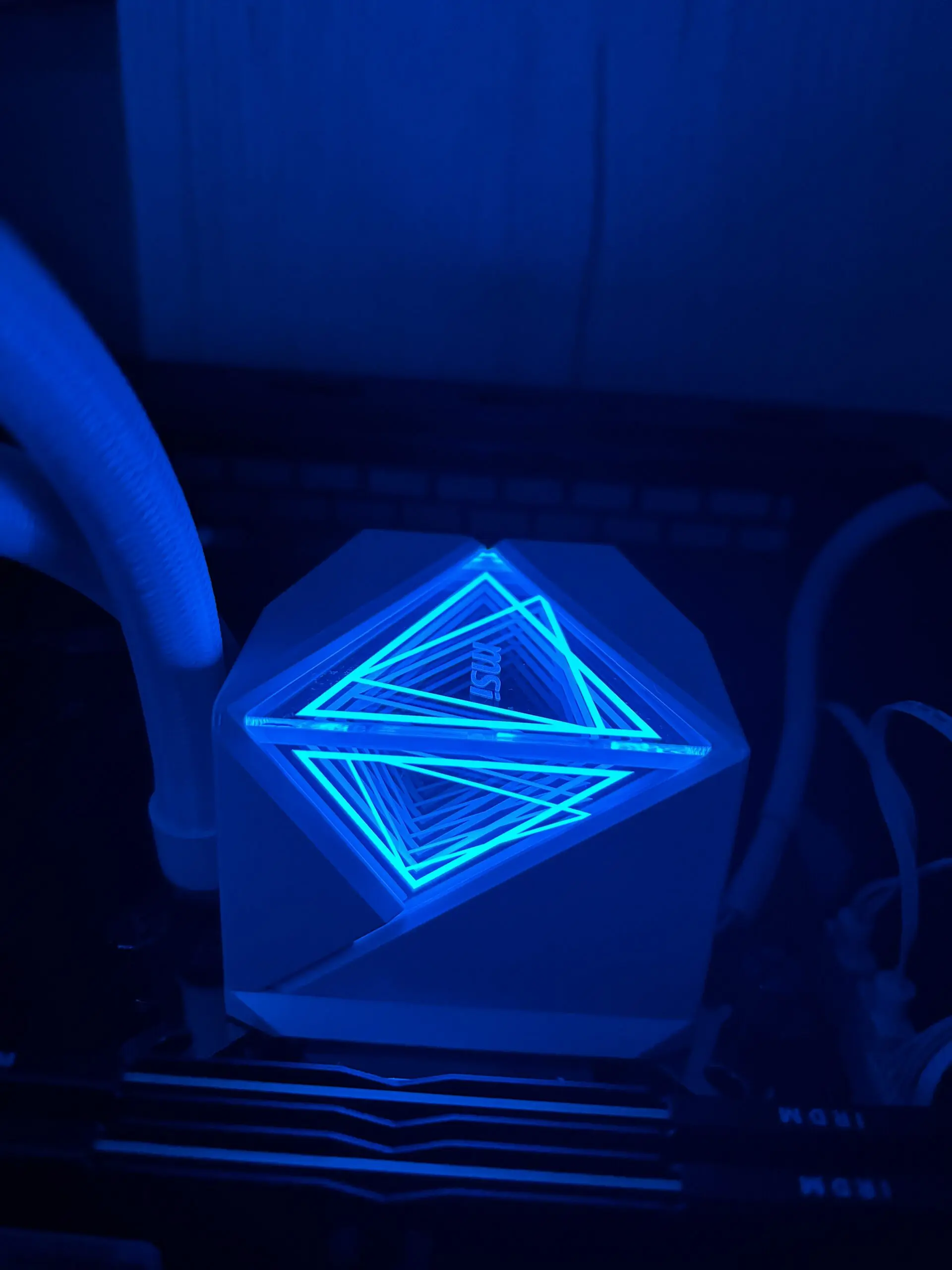

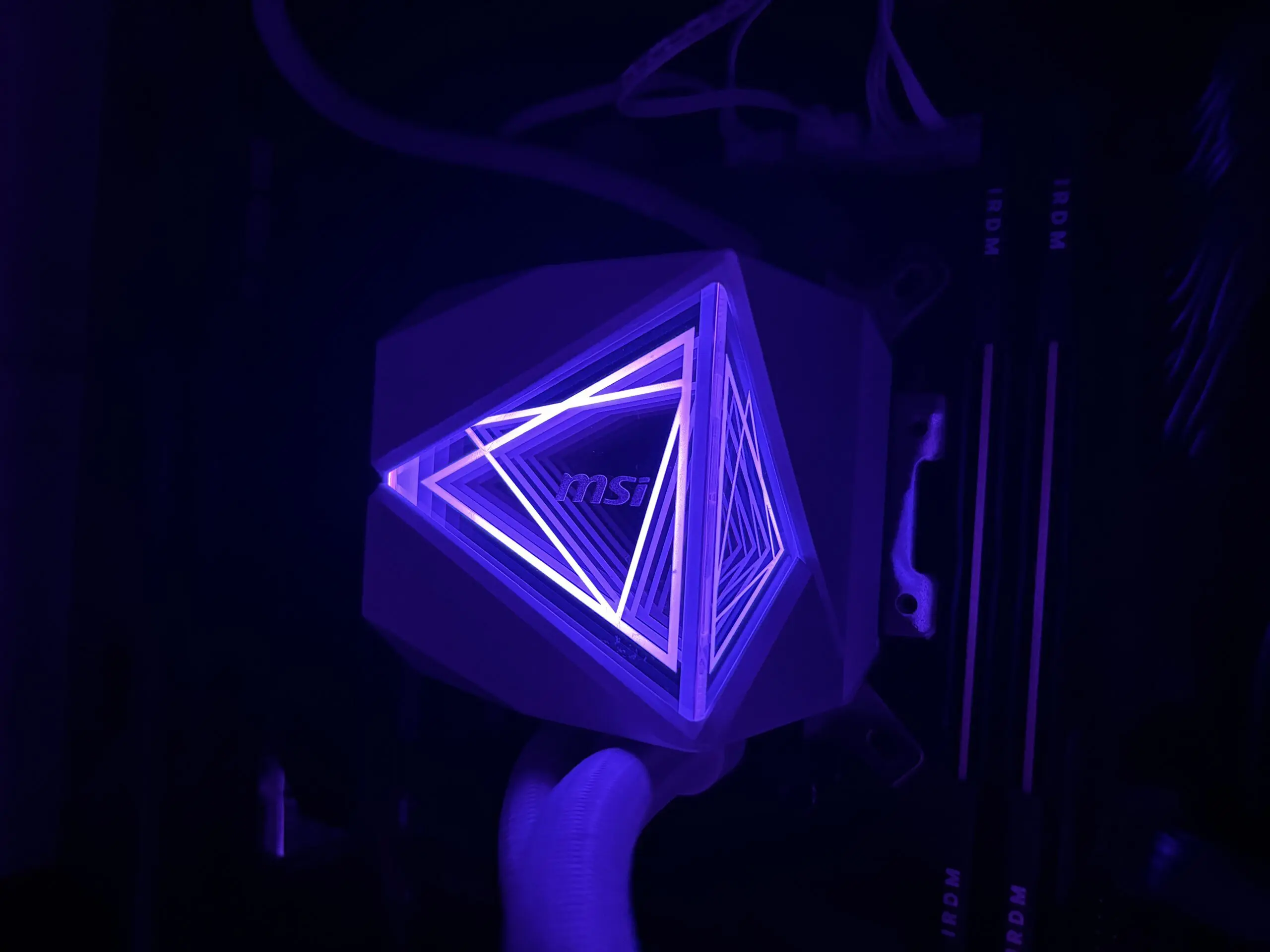

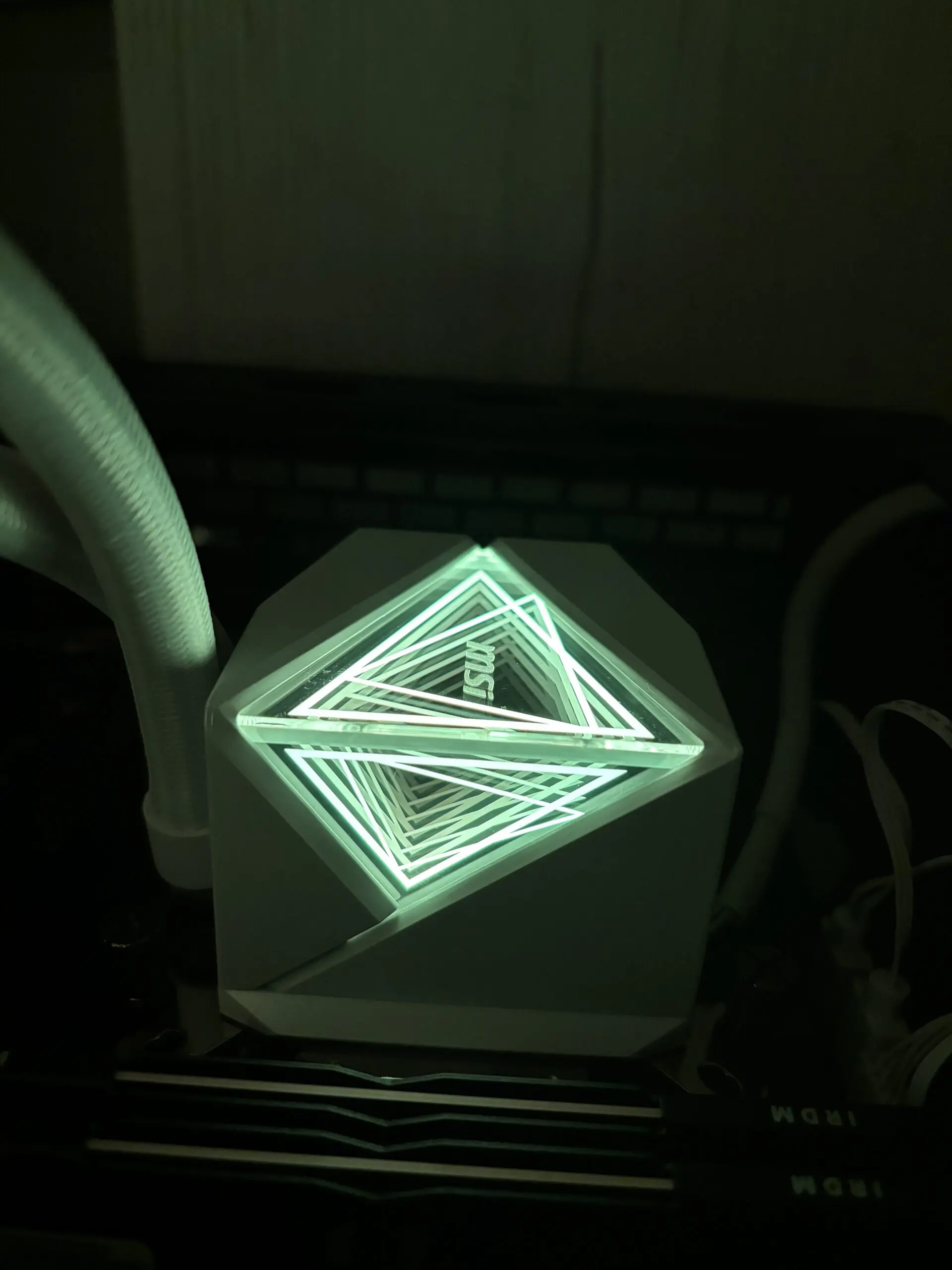

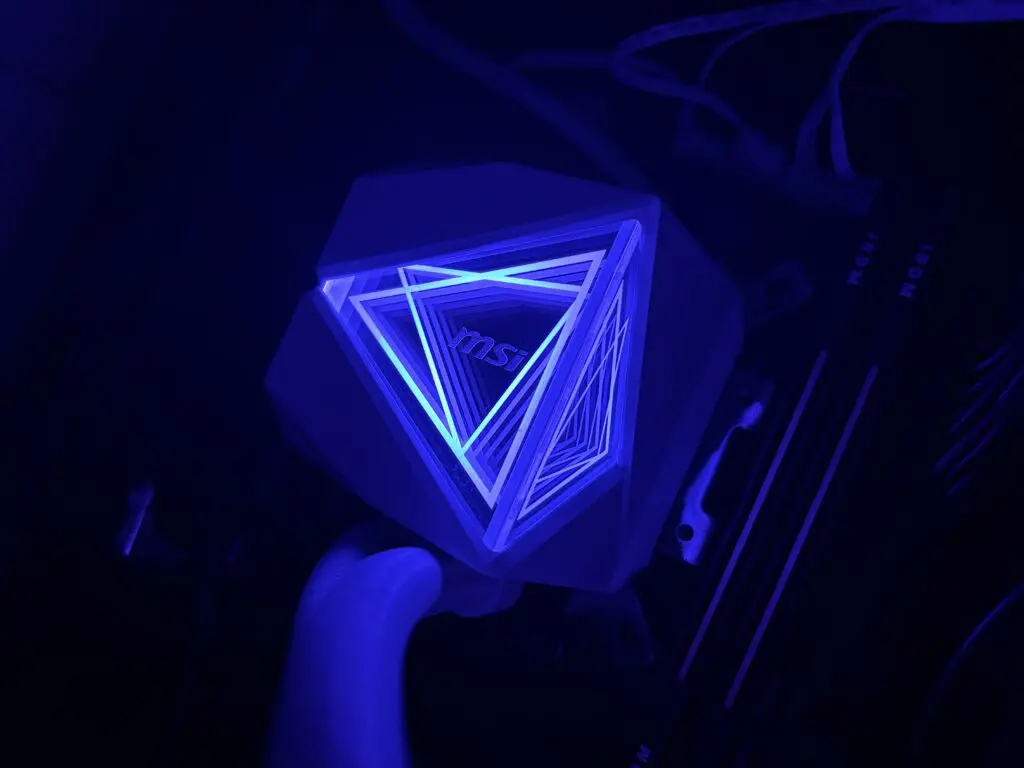

Seria MAG CoreLiquid I240 ma podświetlane wentylatory oraz blok wodny. Sterowanie podświetleniem jest zsynchronizowane z podświetleniem płyty głównej. Bardzo ciekawie wygląda podświetlenie bloku wodnego, które to z dwóch stron wydaje się jakby nie miało końca.

Testy wydajności

W testach wydajności została użyta nowa platforma testowa a cała procedura została zmieniona by lepiej pokazać wydajność poszczególnych chłodzeń. Procesorem jest AMD Ryzen 8700G, którego napięcie zostało ustawione na 1.150V a częstotliwość taktowania wszystkich rdzeni podniesiona do 4.8 GHz. Takie ustawienia dają pobór prądu w okolicach 100W (dokładnie to 103W).

Do testów wydajności używana jest aplikacja OCCT w wersji 13.1.14. a ustawienia do testowania procesora są następujące:

Istotną zmianą w stosunku do poprzednich testów jest to, że chłodzenia testowane są na „biurku”. Nie są zamykane w obudowie, nie ma żadnego dodatkowego przepływu powietrza, który mógłby negatywnie lub pozytywnie wpływać na wydajność danego chłodzenia. Tylko sama zdolność chłodzenia do rozpraszania ciepła z procesora. Jako wynik brana jest delta temperatury z wartości jaką jest odczytana temperatura procesora pomniejszona o temperaturę panującą w pokoju. Myślę, że jest to najoptymalniejsze rozwiązanie, w którym eliminuje się zaburzenia wynikające z cyrkulacji powietrza w obudowie czy różną temperaturę w pokoju (zwykle temperatura ta jest stała i waha się w zakresie od 20 do 22*C).

Przejdźmy zatem do wydajności. Jako konkurent będzie nie byle kto ale najwydajniejsze obecnie chłodzenie powietrzne na rynku w postaci Noctuy NH-D15 G2!

Wyniki są bardzo dobre. Przejdźmy do pomiarów głośności.

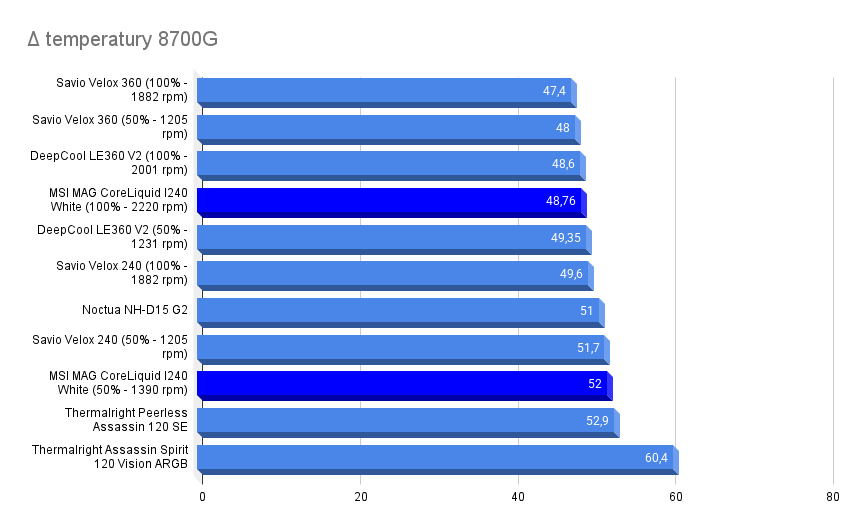

Patrząc na samą wydajność widać, że MSI MAG CoreLiquid I240 White depcze po piętach większym chłodnicom o rozmiarze 360mm jednak musi uznać ich wyższość. Co prawda różnica temperatur wynosi ok 1*C ale to pokazuje, że ograniczeniem nie są rozwiązania wodne lecz ilość ciepła generowana przez mój procesor, która wynosi 105W. Przy obniżeniu prędkości obrotowej wentylatorów do 50% wydajność spada w okolice najwydajniejszych chłodzeń powietrznych.

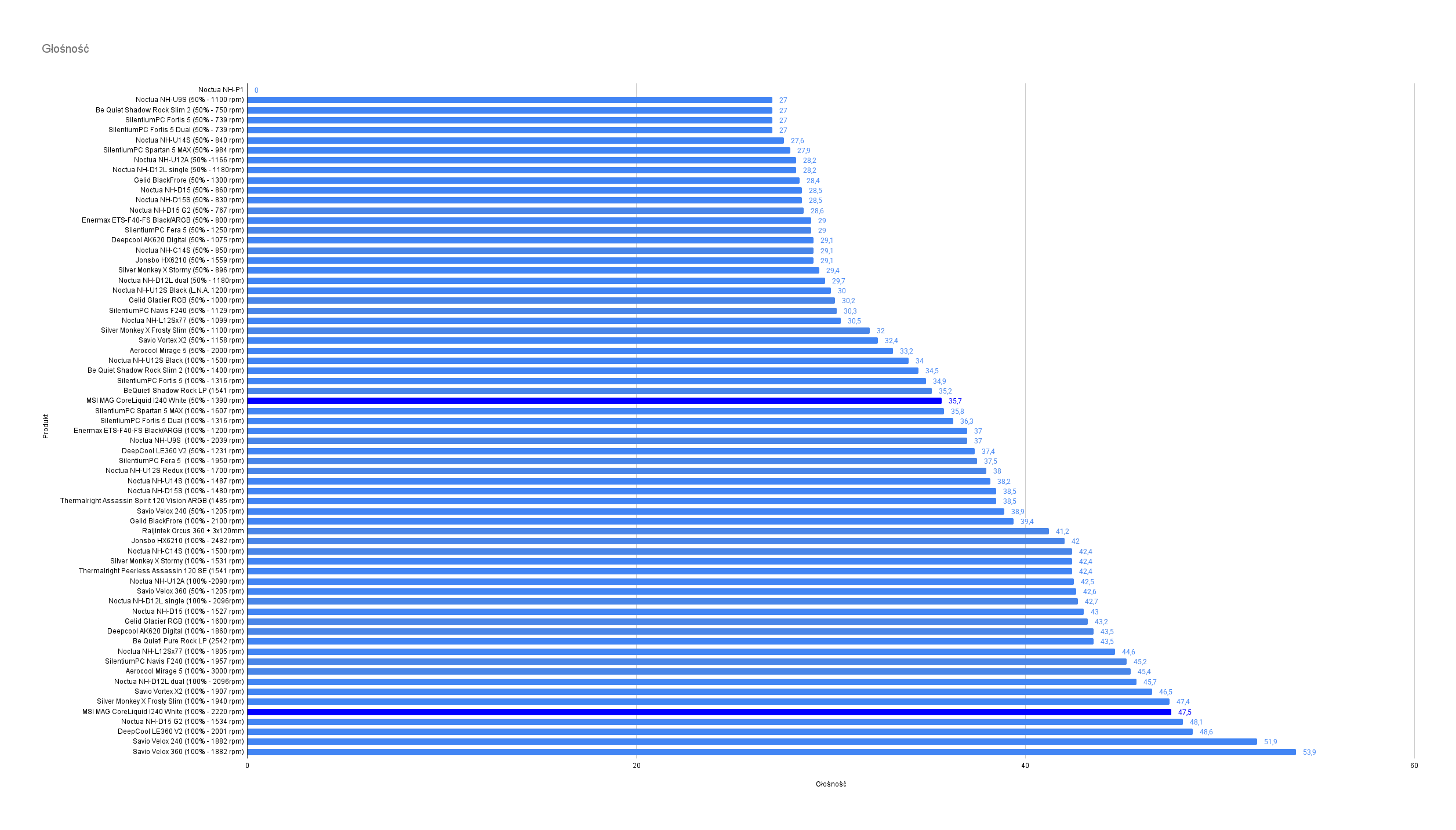

Pod względem głośności CoreLiquid prezentuje całkiem dobrą kulturę pracy szczególnie gdy nie wykorzystujemy całego potencjału wentylatorów. Przy 50% głośność wynosi 35,7 db jednak po rozkręceniu do 100% poziom hałasu wzrasta do 47,5 dB. Nie jest tragicznie ale jest już głośno.

Podczas testów wydajności pompa wodna kręciła się z maksymalną możliwą prędkością a zakres regulacji wynosi od 400 rpm do 3400 rpm.

Podsumowanie

AiO MSI MAG CoreLiquid I240 White to seria chłodzeń wodnych, które łączą w sobie nowoczesny design, wysoką wydajność i łatwość instalacji. W moich testach rozwiązanie to sprawdziło się zarówno podczas codziennego użytkowania, jak i w wymagających zastosowaniach. Na plus trzeba zaliczyć niewątpliwie wysoką wydajność, która wystarczy do schłodzenia najwydajniejszych i podkręconych jednostek a wydajność ta nieznacznie ustępuje chłodnicą o rozmiarze 360mm. Również jakość wykonania poszczególnych elementów jest bardzo dobra i mimo wnikliwej obserwacji nie znalazłem żadnych skaz materiałowych. Kolejną zaletą jest łatwość instalacji. Zapinki pasują do standardowego backplate więc montaż chłodzenia można przeprowadzić bez wyjmowania płyty głównej. Uzyskiwana wydajność jest bardzo wysoka. Cieszy również kultura pracy, która mimo zastosowania wentylatorów kręcących się z prędkością aż do 2220 rpm (zmierzona) jest na akceptowalnym poziomie.

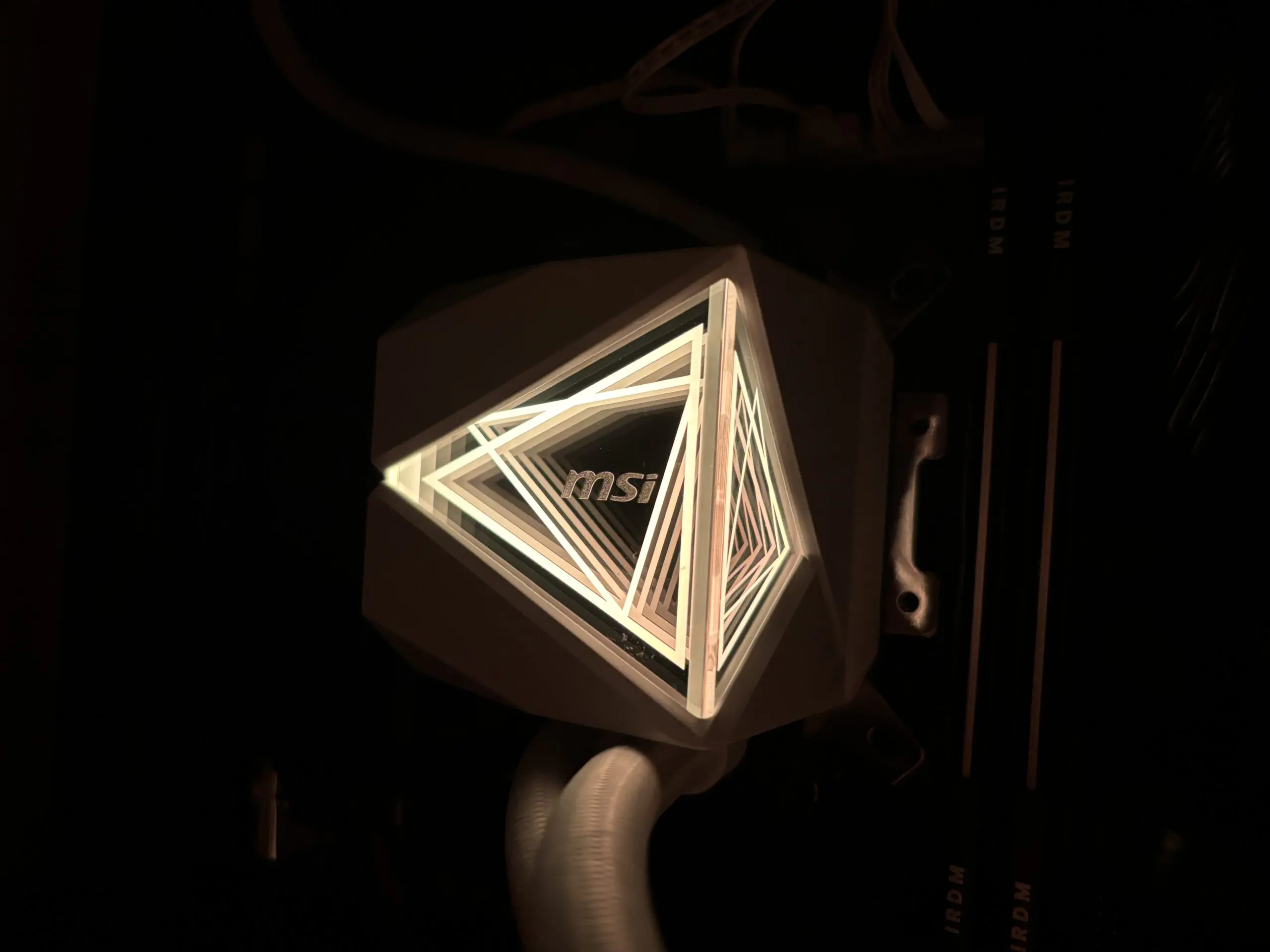

Zjawiskowo prezentuje się podświetlenie bloczku. Trójkątne, agresywne linie świetnie współgrają z efektem lustra, które jest widoczne na dwóch bokach.

Testowany dzisiaj model MSI MAG CoreLiquid I240 White kosztuje nie mało bo oficjalna cena to 499zł. Mało nie jest… jednak finezyjny design i wydajność nieznacznie ustępująca większym rozwiązaniom swoje kosztuje. Wszak wiadomo nie od dzisiaj, że miniaturyzacja tania nie jest.

Zalety:

• wysoka wydajność,
• jakość wykonania,
• podświetlenie ARGB,
• łatwość montażu,
• cicha pompka wody,
• niska cena,
• możliwość uzupełniania płynu,
• wygląd spójny z serią MAG.

Wady:

• wysoka głośność na maksymalnych obrotach wentylatorów.
