Serwis elektroniki w domu: od stacji lutowniczej po igły testowe
Serwis elektroniki zaczyna się od stacji lutowniczej, a kończy na igłach testowych, i to właśnie te najtańsze, kilkunastozłotowe akcesoria najczęściej decydują, czy naprawa się uda. Brzmi przewrotnie? Za chwilę okaże się, że to czysta praktyka. Najdroższa stacja nic nie da, jeśli nie da się wiarygodnie zmierzyć napięcia na nóżce układu w obudowie SOIC, gdzie odstęp między wyprowadzeniami wynosi 1,27 mm.
Krótka odpowiedź
· Stacja lutownicza: 60–80 W, z regulacją temperatury i wymiennymi grotami. Rozsądny budżet: 250–450 zł.
· Igły testowe: cienkie, ostre końcówki do sond multimetru, najlepiej z osłonami i adapterami. Koszt: 20–80 zł za komplet.
· Do tego: multimetr, topnik, plecionka do rozlutowywania i lupa. Cały podstawowy zestaw serwisowy mieści się w ok. 600–900 zł.
Czego naprawdę potrzebuje domowy serwis elektroniki
Większość usterek w sprzęcie domowym ma prozaiczne przyczyny. Spuchnięty kondensator w zasilaczu routera. Pęknięty lut przy gnieździe zasilania laptopa. Przepalony bezpiecznik SMD w ładowarce. Żadna z tych napraw nie wymaga laboratorium, ale każda wymaga dwóch rzeczy: precyzyjnego pomiaru i kontrolowanego ciepła.
Dlatego sensowny warsztat serwisowy buduje się w dwóch warstwach. Pierwsza to narzędzia „gorące”: stacja lutownicza, ewentualnie hot air. Druga to narzędzia „pomiarowe”: multimetr, sondy, igły testowe, krokodylki. Oszczędzanie na drugiej warstwie to najczęstszy błąd początkujących.
Stacja lutownicza: na co patrzeć przy ograniczonym budżecie
Parametry, które się liczą
· Stabilność temperatury. Dobra stacja utrzymuje zadaną wartość z odchyłką kilku stopni, także przy lutowaniu do dużej masy.
· Czas nagrzewania. Nowoczesne konstrukcje z grzałką zintegrowaną z grotem osiągają 300°C w kilkanaście sekund.
· Dostępność grotów. Sprawdź, czy groty da się kupić osobno i ile kosztują. Grot za 15 zł zamiast za 60 zł to realna oszczędność przy wieloletnim użytkowaniu.
· Uziemienie grota. Chroni wrażliwe układy przed ładunkami elektrostatycznymi.
Przegląd, który pokazują stacje lutownicze w ofercie RadioShop, dobrze ilustruje ten podział: od kompaktowych modeli dla hobbystów po stacje z dodatkowym kanałem gorącego powietrza. Dla osoby liczącej każdą złotówkę rozsądnie jest zacząć od prostej stacji grotowej i dokupić hot air dopiero wtedy, gdy pojawią się naprawy układów SMD.

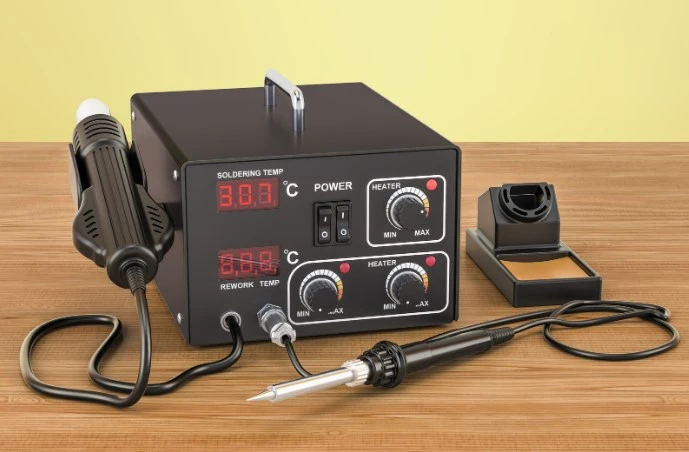

Stacja lutownicza a stacja hot air: częsta pomyłka
Te dwa urządzenia często się myli, a służą do czegoś innego. Stacja grotowa przekazuje ciepło przez kontakt, punktowo. Świetnie radzi sobie z elementami przewlekanymi, przewodami i pojedynczymi wyprowadzeniami. Stacja hot air podgrzewa strumieniem gorącego powietrza cały obszar naraz, dlatego służy do wylutowywania układów scalonych z wieloma nóżkami i elementów pod obudową. Hot air nie zastąpi grota przy precyzyjnym lutowaniu przewodu, a grot nie zdejmie sprawnie 48-nóżkowego układu QFP.
Igły testowe: małe akcesorium, duża różnica
Standardowe sondy dołączane do multimetru mają grube, często tępe końcówki. Na płytce z gęstym montażem jedna nieuważna chwila wystarczy, żeby zewrzeć dwie sąsiednie nóżki układu. W najlepszym razie odczyt będzie błędny, w najgorszym uszkodzisz element, który miał być naprawiony.
Igły testowe rozwiązują ten problem. To cienkie, stalowe lub pozłacane końcówki zakładane na sondy albo gotowe sondy z bardzo ostrym zakończeniem. Pozwalają przebić się przez warstwę lakieru ochronnego, sięgnąć do pola lutowniczego wielkości 0,5 mm i trzymać kontakt bez ślizgania się. W RadioShop w kategorii igły testowe zebrano zarówno pojedyncze końcówki, jak i szpilki pomiarowe do dłuższych testów, więc łatwo dobrać rozmiar do własnych sond.
Igły testowe a krokodylki i chwytaki
To kolejna para, którą łatwo pomylić. Igła służy do szybkiego, punktowego pomiaru, który trzyma się ręką. Krokodylek lub chwytak typu „haczyk” zostaje na miejscu, gdy potrzebne są wolne ręce, na przykład przy obserwowaniu napięcia podczas włączania urządzenia. W praktyce przydają się oba rodzaje, a komplet chwytaków kosztuje zwykle 20–40 zł.
Akcesoria serwisowe, o których łatwo zapomnieć
Między stacją a igłami jest cała grupa drobiazgów, które w budżetowym zestawie dają najwięcej za najmniej. Wszystkie razem kosztują mniej niż jeden porządny grot do drogiej stacji.
· Topnik w żelu lub pisaku (15–35 zł). Bez niego cyna nie chce rozpływać się po polach, a luty wychodzą matowe i kruche. Przy rozlutowywaniu elementów SMD to wręcz podstawa.
· Plecionka do rozlutowywania (10–20 zł za rolkę). Zbiera nadmiar spoiwa z pól i nóżek układów. Dobrze uzupełnia odsysacz, który lepiej radzi sobie z otworami przelotowymi.
· Uchwyt „trzecia ręka” lub mały imadełko do płytek (40–90 zł). Stabilna płytka to połowa sukcesu, zwłaszcza gdy jedną ręką trzymasz grot, a drugą cynę.
· Mata antystatyczna z opaską ESD (60–120 zł). Chroni układy z tranzystorami MOSFET i mikrokontrolerami przed ładunkiem, którego nawet nie poczujesz.
· Alkohol izopropylowy i pędzelek (15–25 zł). Usuwają resztki topnika, które z czasem mogą przewodzić prąd i powodować trudne do wykrycia upływy.
Takie drobiazgi łatwo pominąć przy pierwszym zamówieniu, a potem dokupować pojedynczo, płacąc kilka razy za wysyłkę. Dlatego przy kompletowaniu koszyka w RadioShop warto przejść po kolei przez tę listę i od razu dorzucić to, czego brakuje.
Ile czasu zajmuje nauka
Dobra wiadomość dla wszystkich, którzy zaczynają: podstawy lutowania przewlekanego opanowuje się w jeden, dwa wieczory. Wystarczy kawałek płytki uniwersalnej za kilka złotych i garść rezystorów. Lutowanie elementów SMD w rozmiarze 0805 wymaga zwykle kilku tygodni regularnych ćwiczeń, a obudowy 0402 i układy QFN to już poziom, do którego dochodzi się z czasem. Nie ma potrzeby kupować sprzętu „na zapas” pod umiejętności, których jeszcze nie ma.
Rada serwisanta
„Zanim cokolwiek wylutujesz, zmierz. Zanim zmierzysz, sprawdź, czy dotykasz tej nóżki, którą myślisz”. To powiedzenie krąży wśród serwisantów elektroniki od lat, i ma uzasadnienie: według ich doświadczenia spora część „napraw, które pogorszyły sprawę”, zaczyna się od pomiaru na niewłaściwym wyprowadzeniu. Lupa z podświetleniem za 40–60 zł i cienkie igły eliminują większość takich pomyłek.
Przykład: naprawa zasilacza za kilkadziesiąt złotych
Zasilacz 12 V od routera przestaje działać. Nowy kosztuje 50–80 zł, ale awaria często wraca, bo problem tkwi w kondensatorach. Ścieżka naprawy wygląda tak:
1. Oględziny: spuchnięty kondensator elektrolityczny 1000 µF przy wyjściu.
2. Pomiar igłami testowymi na wyprowadzeniach: napięcie wyjściowe skacze lub jest za niskie.
3. Wylutowanie stacją przy 350°C, z dodatkiem topnika i plecionki.
4. Wlutowanie nowego kondensatora o tej samej pojemności i napięciu, najlepiej typu low ESR, za 2–4 zł.
5. Kontrolny pomiar: stabilne 12 V.
Koszt części: kilka złotych. Czas: około 20 minut. Przy kilku takich naprawach w roku zestaw serwisowy zwraca się szybko.
Jak skompletować zestaw, nie przepłacając
Najbardziej opłacalna kolejność zakupów wygląda tak: najpierw multimetr i igły testowe, potem stacja grotowa, a na końcu hot air. Pozwala to od razu diagnozować usterki i podejmować decyzję, czy naprawa w ogóle ma sens. Kupowanie wszystkich narzędzi i akcesoriów w jednym miejscu, na przykład w Radio-Shop, ułatwia sprawdzenie zgodności grotów, sond i końcówek, a przy okazji oszczędza na kosztach kilku osobnych przesyłek. RadioShop specjalizuje się w sprzęcie dla elektroników, więc w jednym koszyku znajdzie się zarówno stacja, jak i drobne akcesoria, których próżno szukać w marketach budowlanych.
FAQ
Czy do serwisu elektroniki wystarczy zwykła lutownica?
Do prostych napraw przewodów i elementów przewlekanych tak, pod warunkiem że ma regulację temperatury. Przy częstszych naprawach stacja lutownicza zapewnia stabilność i wymienne groty.
Czy igły testowe pasują do każdego multimetru?
Większość jest przeznaczona do standardowych sond z wtykami 4 mm lub do nasadzenia na końcówkę sondy. Przed zakupem warto sprawdzić średnicę końcówki swoich sond.
Kiedy warto kupić stację hot air?
Gdy zaczynasz wymieniać układy SMD z wieloma wyprowadzeniami lub elementy w obudowach QFN. Do typowych napraw zasilaczy i przewodów nie jest potrzebna.
Ile kosztuje podstawowy zestaw serwisowy?
Około 600–900 zł: stacja grotowa, multimetr, igły testowe, topnik, plecionka i lupa.
