Obudowa MSI MAG Pano M100R PZ wyposażona jest w zakrzywiony pod kątem 270 stopni panel z hartowanego szkła, który w połączeniu z kompatybilnym płytami głównymi typu Back-connect, zwiększa estetykę i uporządkowanie kabli we wnętrzu komputera. Ale czy to jej jedyne zalety? Przekonajmy się w tej recenzji!

Specyfikacja MSI MAG Pano M100R PZ

Wygląd zewnętrzny i dodatki

Front

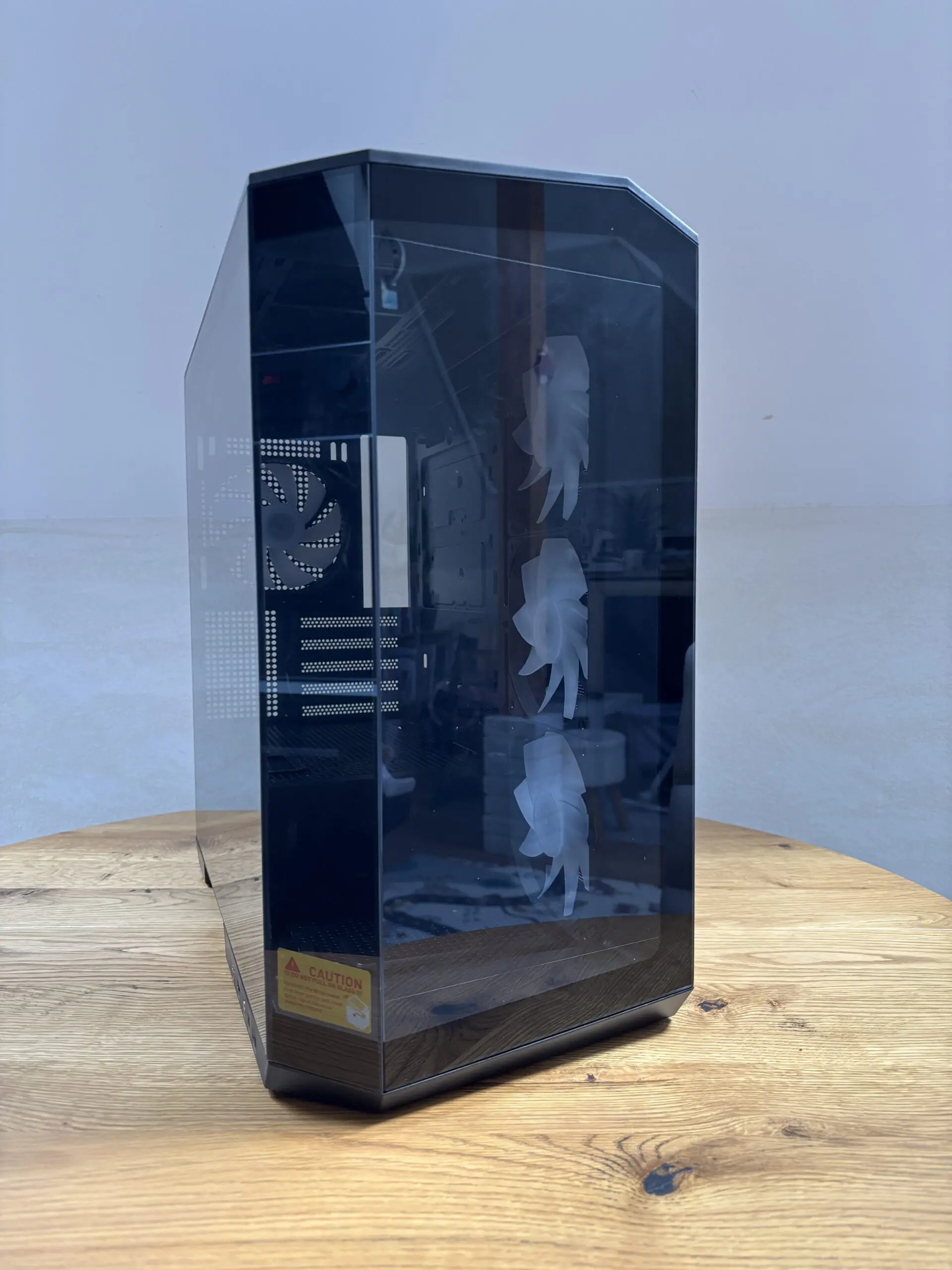

Ta recenzja będzie jak filmy Hitchocka czyli mocny wstęp a później akcja będzie tylko rosnąć. Zaczynamy opis obudowy od frontu a tutaj zdecydowanie najwięcej się dzieje! Pierwsze co zwraca uwagę to wykonanie przodu obudowy z dwóch tafli szkła hartowanego.

Takie podejście do tematu jest bardzo nietypowe. Najczęściej front obudowy stanowi jednorodna bryła – szklana, metalowa bądź plastikowa. MSI podeszło do tego tematu inaczej. Jak samo twierdzi w swoich materiałach prasowych: „Czerpiąc inspirację z logotypu wykorzystywanego w sprzęcie z serii MAG, stworzyliśmy wyróżniający się design obudowy. Stylistyka ta uosabia unikalne cechy produktów z rodziny MAG, a wygląd obudowy nawiązuje do linii symbolizujących markę MAG.” Inaczej mówiąc producent podszedł do projektu obudowy w sposób oryginalny a motywem przewodnim są różnego typu płaszczyzny pod kątem. Każda z tafli szkła, która tworzy przód obudowy, ma do siebie równoległe pionowe krawędzie ale poziome są pod różnymi kątami. Tworzy to ciekawy trójwymiarowy kształt. Jednocześnie nie jest przekombinowane w swojej formie i treści. Producent twierdzi, że taki projekt przodu zapewnia panoramiczny widok do wnętrza komputera bez przeszkadzających metalowych ramek na rogach obudowy, zapewniając tym samym płynną prezentację komponentów ARGB.

Lewy bok

Lewy bok stylistycznie nawiązuje do przodu. Tak samo jest tutaj jedna duża szyba, która z trzech stron posiada czarna obwolutę. Pod szybą znajduje się panel ze złączami.

Mocowanie szyby jest bez użycia śrub. Podobnie jak w produktach innych markowych producentów, także i tutaj skorzystano z zatrzasków, dzięki którym możliwe jest łatwe opuszczenie boku.

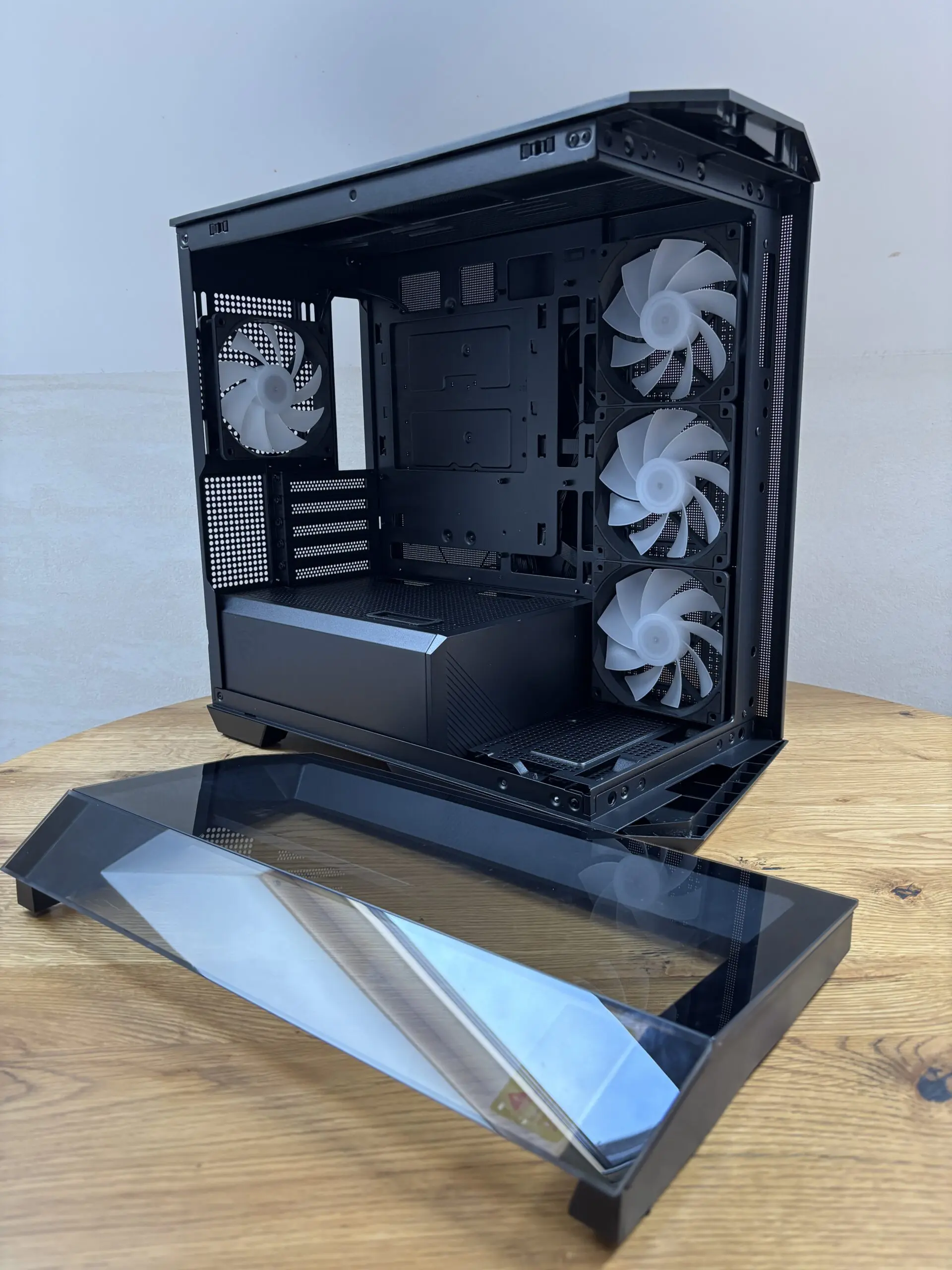

Podobne zatrzaski zostały użyte w panelu przednim i jego też się da zdemontować!

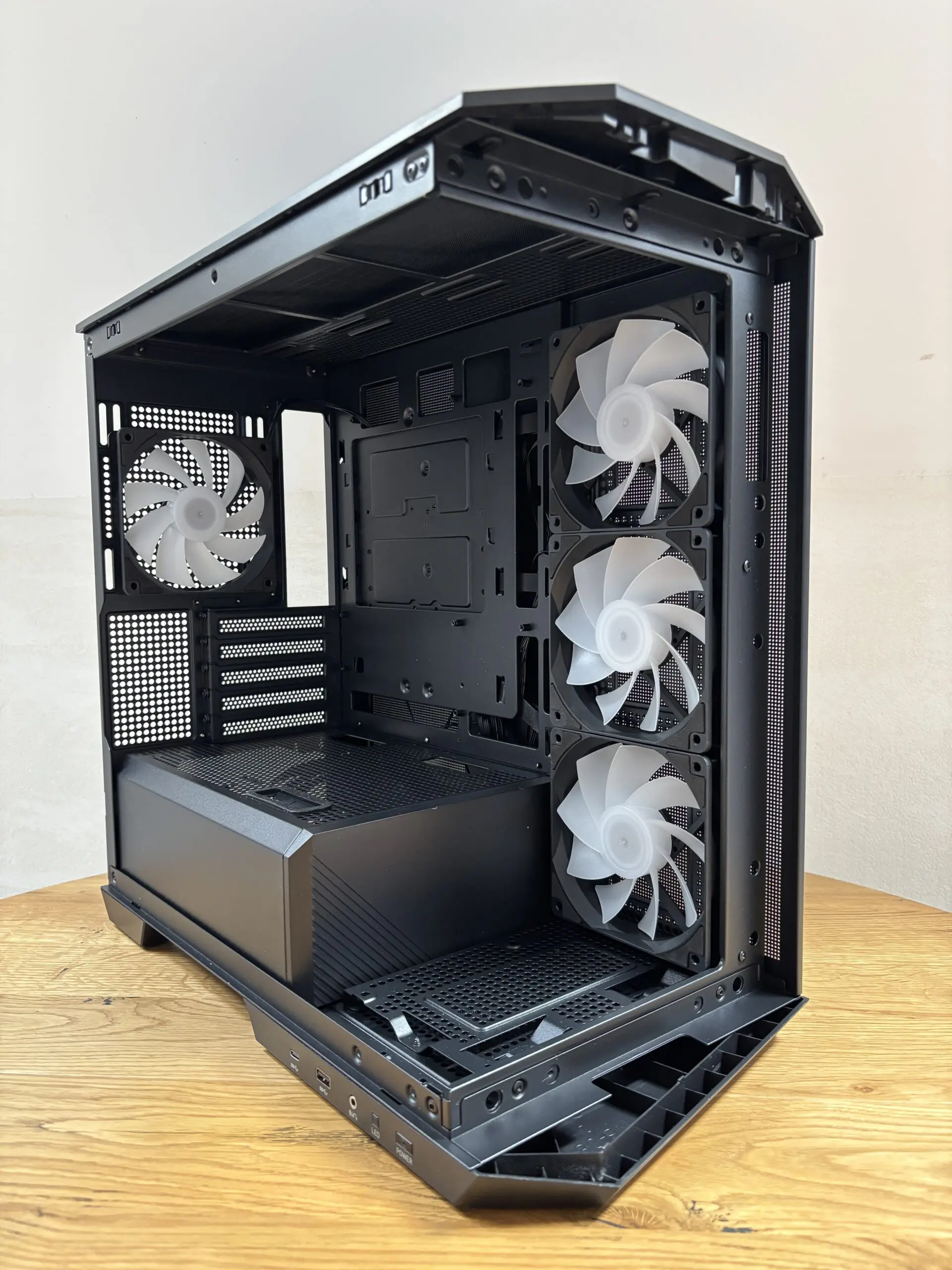

Jest to bardzo niecodzienne rozwiązanie, które daje wręcz idealny dostęp do środka obudowy. Można dowolnie przekładać wewnętrzne elementy mając niczym nieskrępowane ruchy! Coś wspaniałego.

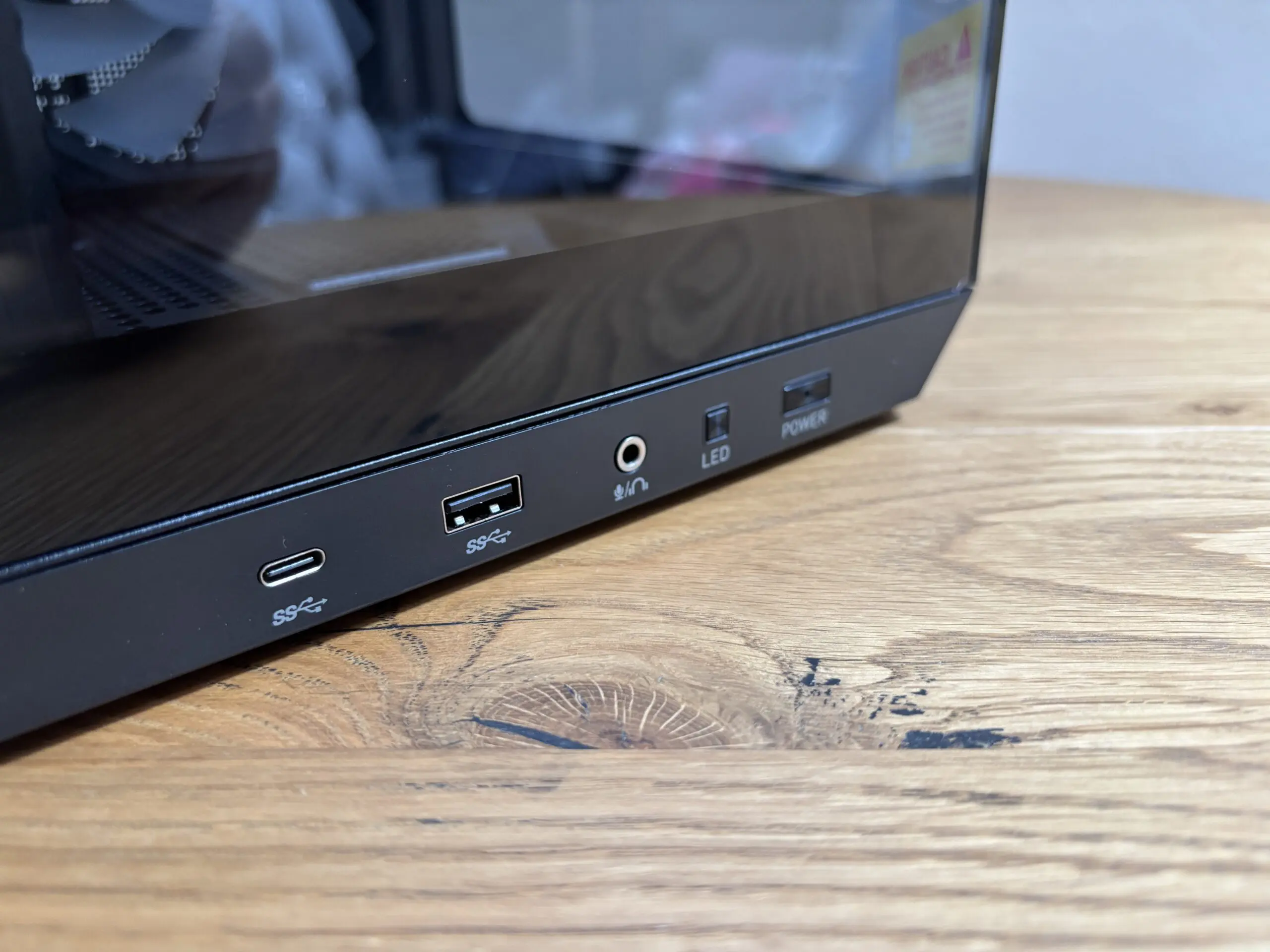

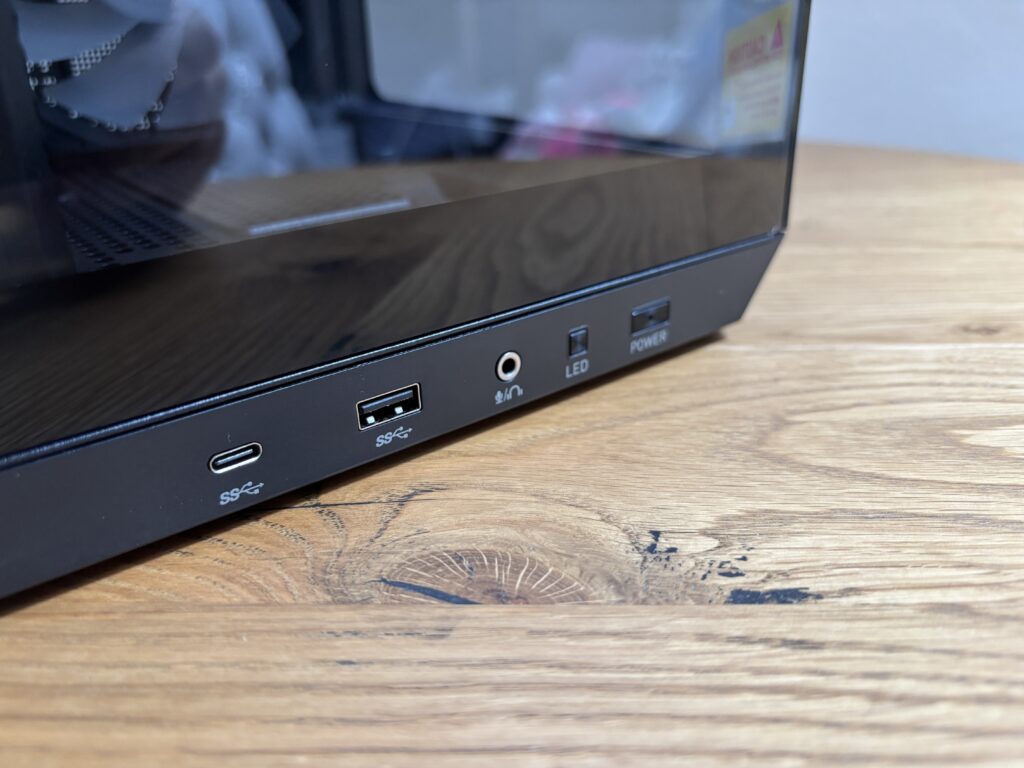

Panel ze złączami poszedł nie typowo na spód lewego boku. Jak ktoś ma obudowę umieszczoną po prawej stronie – nie będzie z tym problemów. Dla osób, które obudowę umieszczają po lewej stronie będzie czekać wycieczka naokoło biurka za każdym razem, jak będą chciały coś podpiąć.

Prawy bok

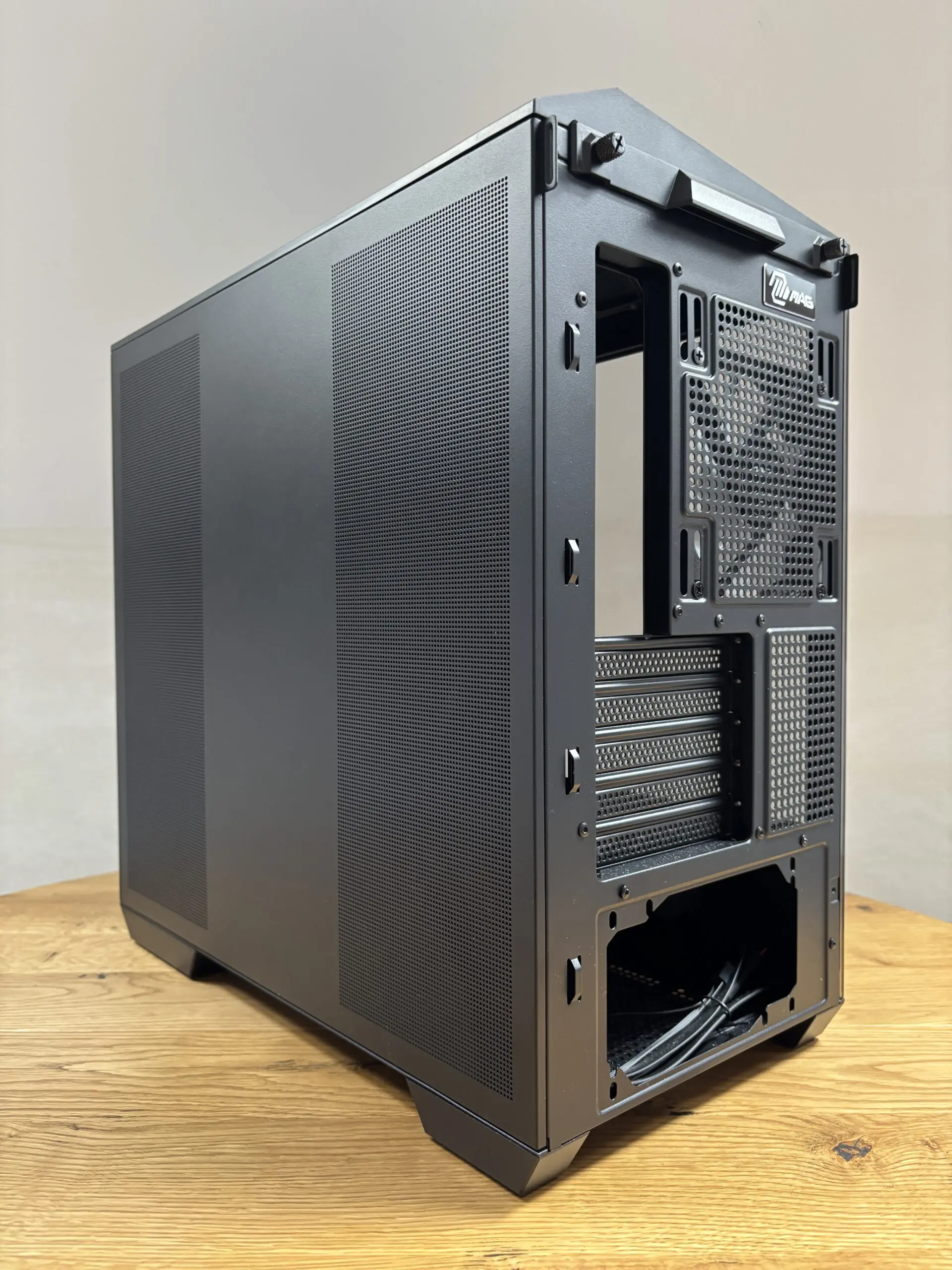

Prawy bok jest klasyczny. Zbudowany jest z jednego arkusza metalu o grubości 0.7mm. Urozmaiceniem są otwory wentylacyjne, którymi główne wewnętrzne wentylatory mogą zassysać zimne powietrze do wnętrza obudowy.

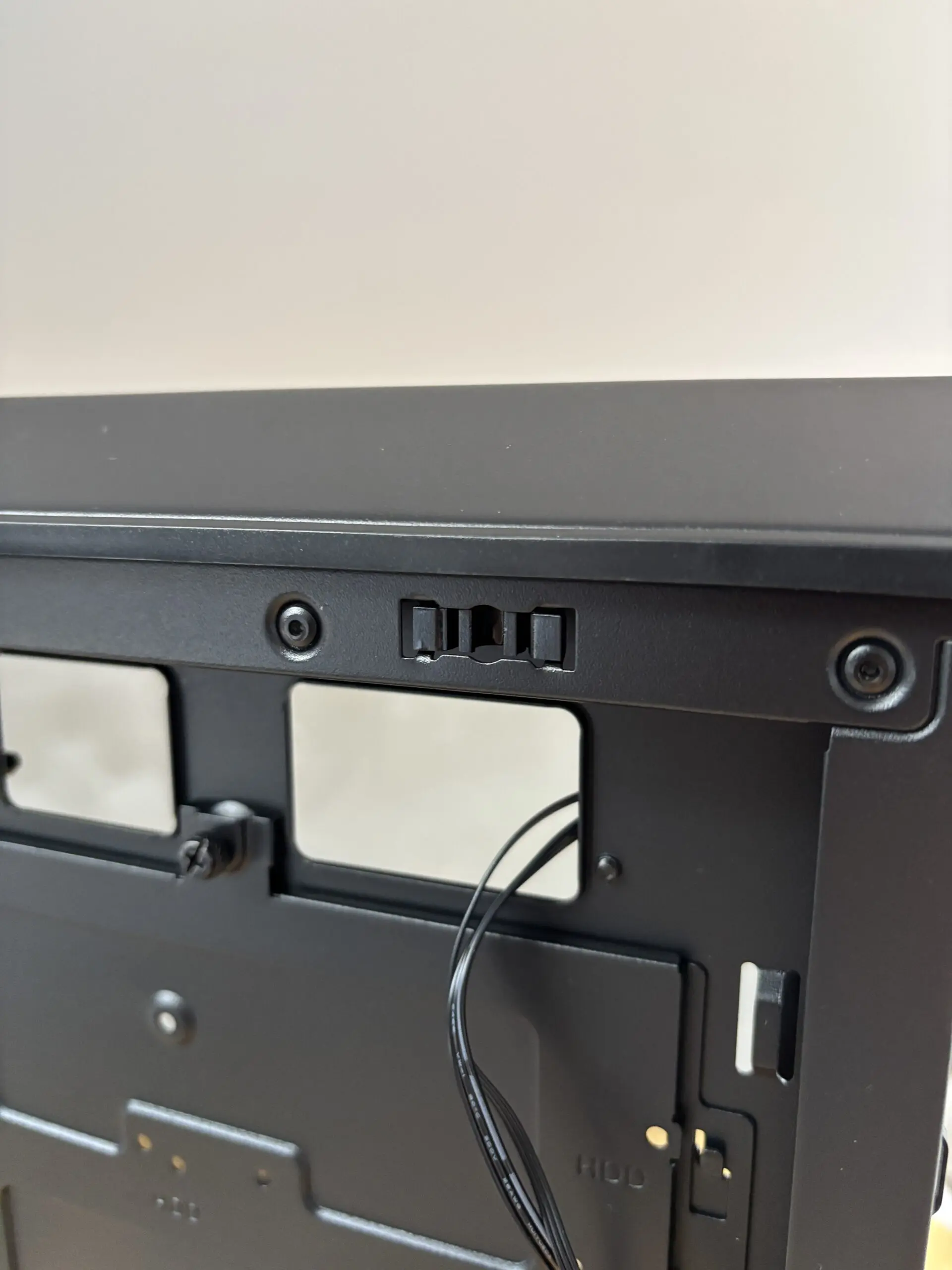

Prawy bok, podobnie jak i lewy, jest mocowany za pomocą kołków i spinek. Jego demontaż jest bardzo szybki i beznarzędziowy.

Tył

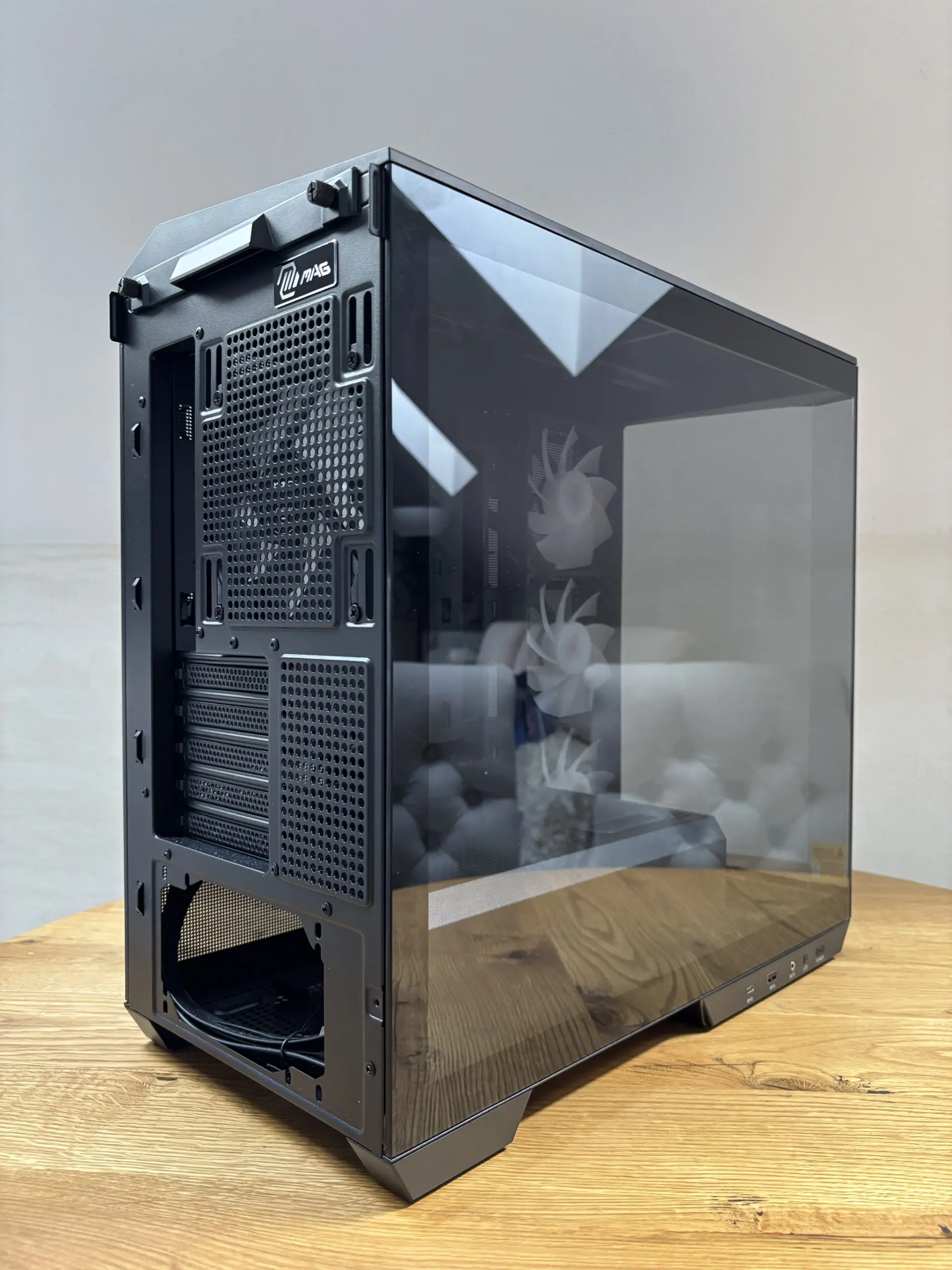

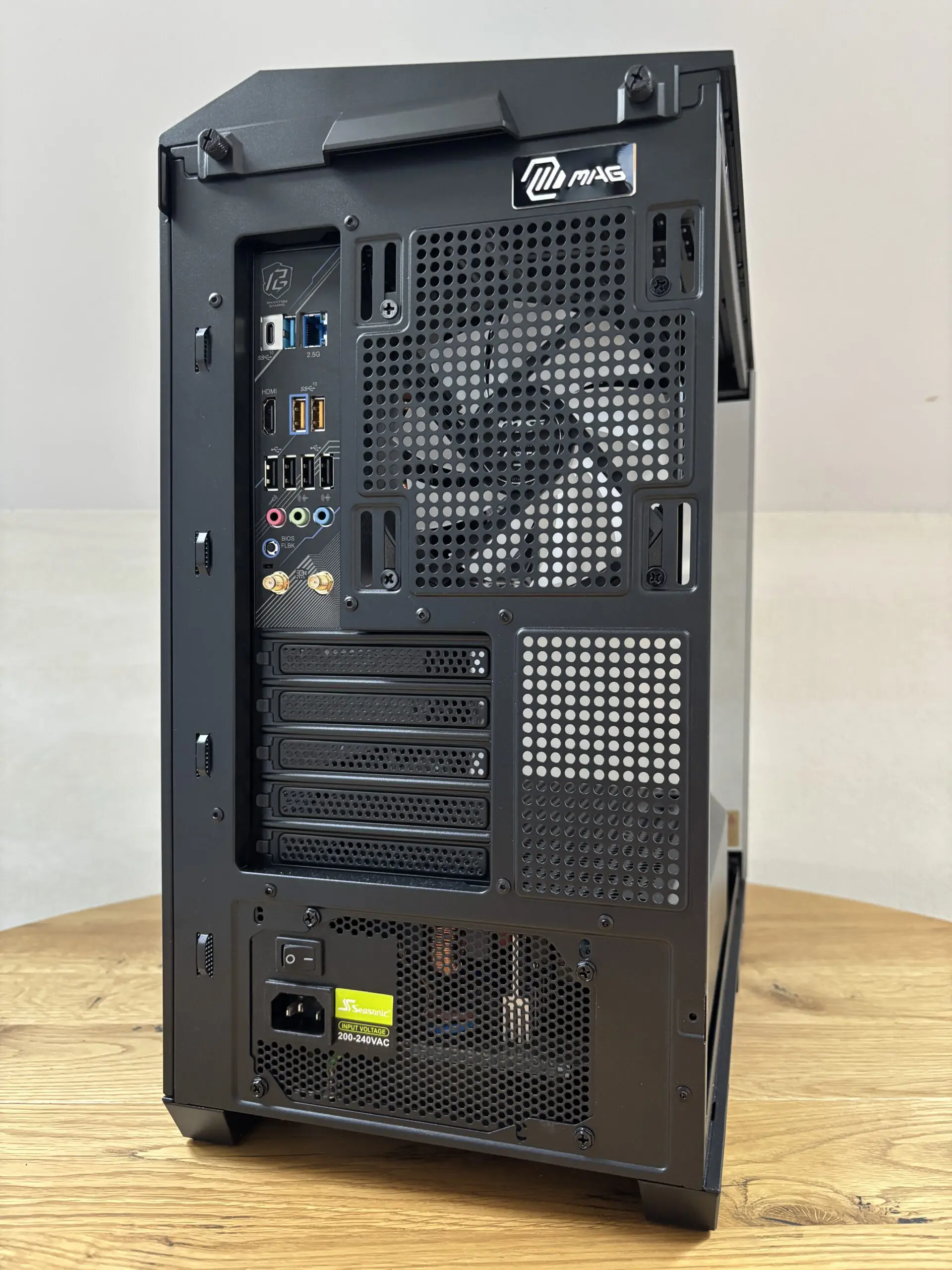

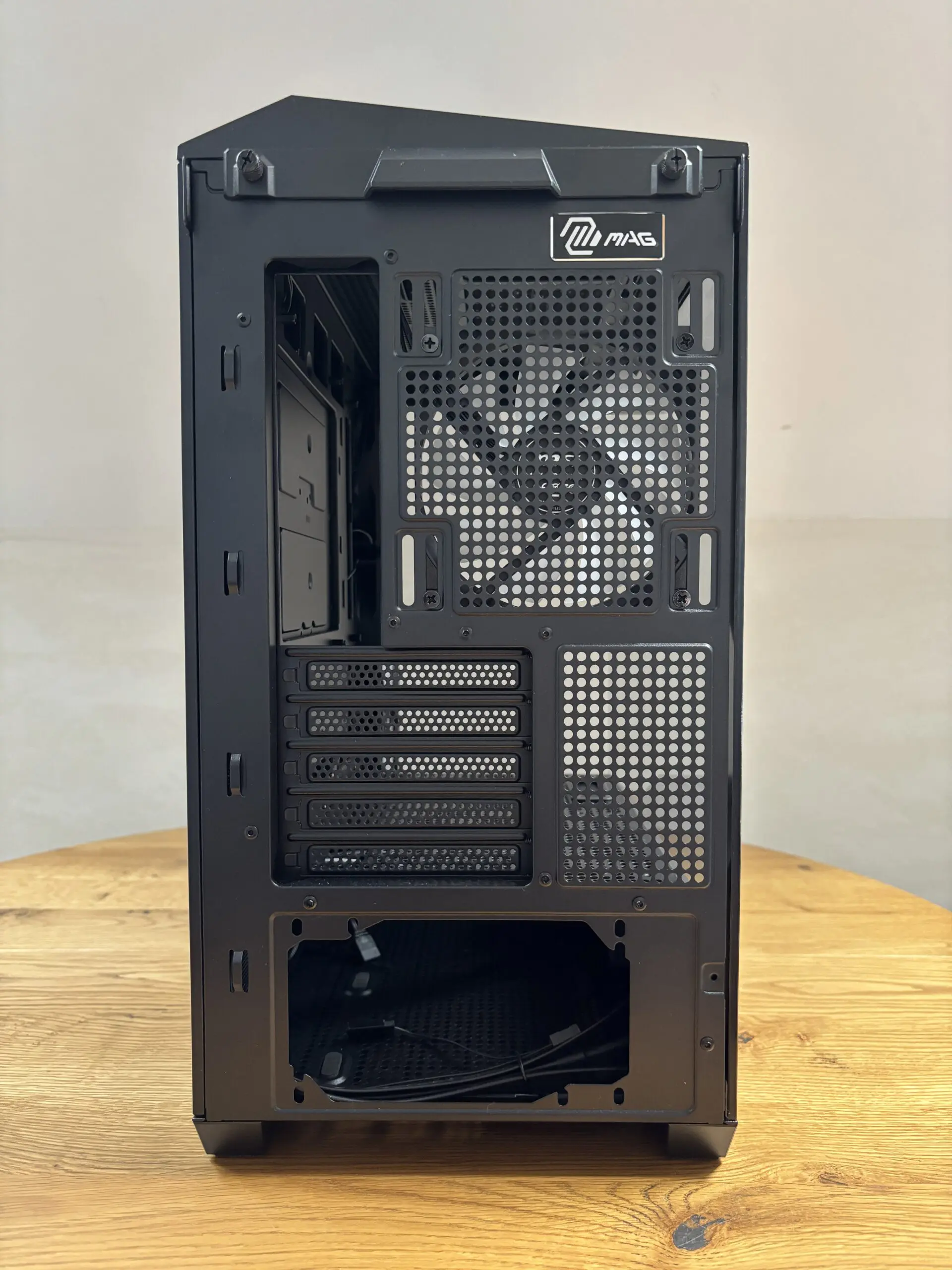

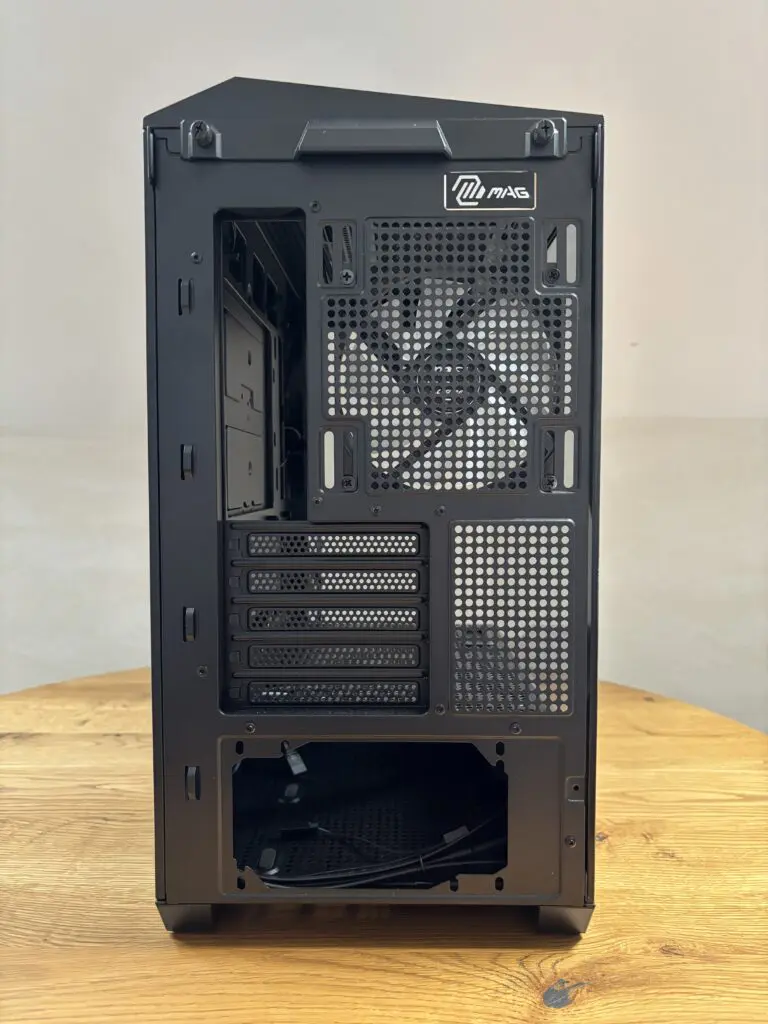

Najbardziej klasyczny jest tył. Ot klasycznie na dole umieszczony zasilacz. Nad nim złącza rozszerzeń, wyjścia/wejścia płyty głównej i wentylator 120mm. Czysta klasyka.

Góra

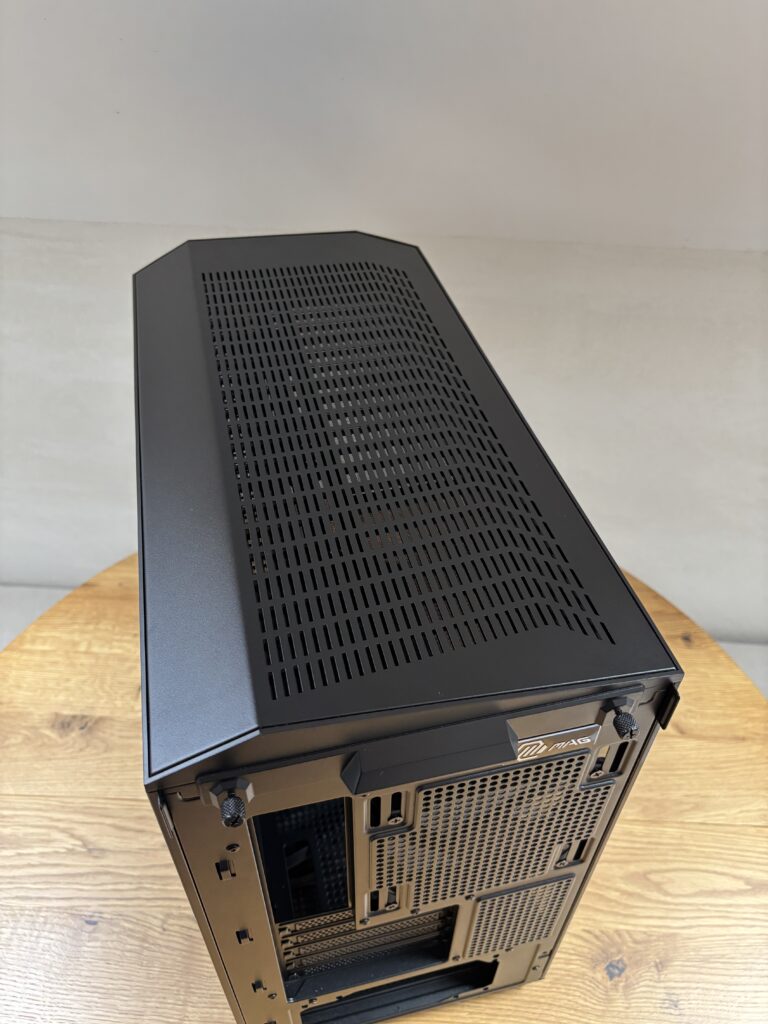

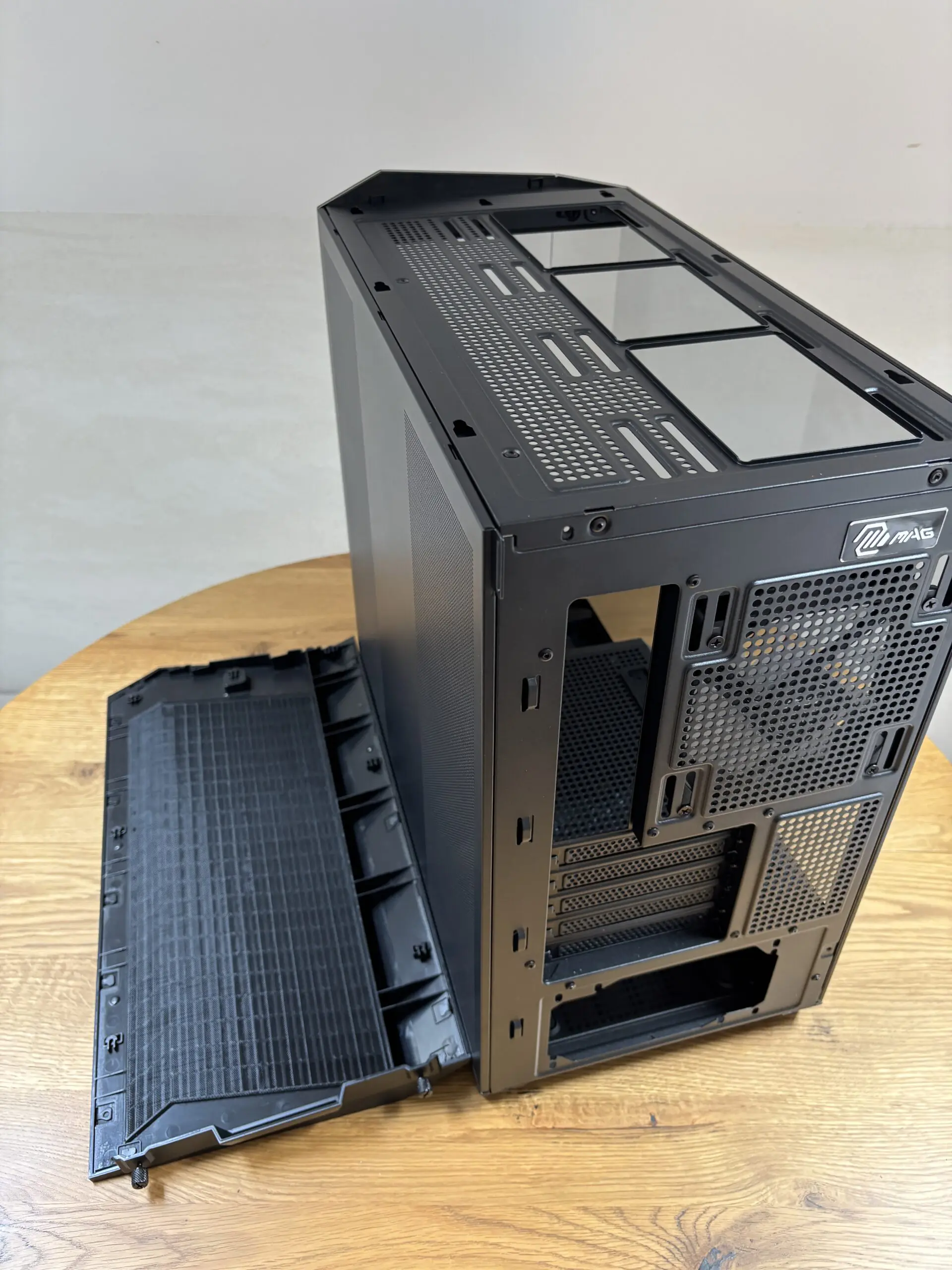

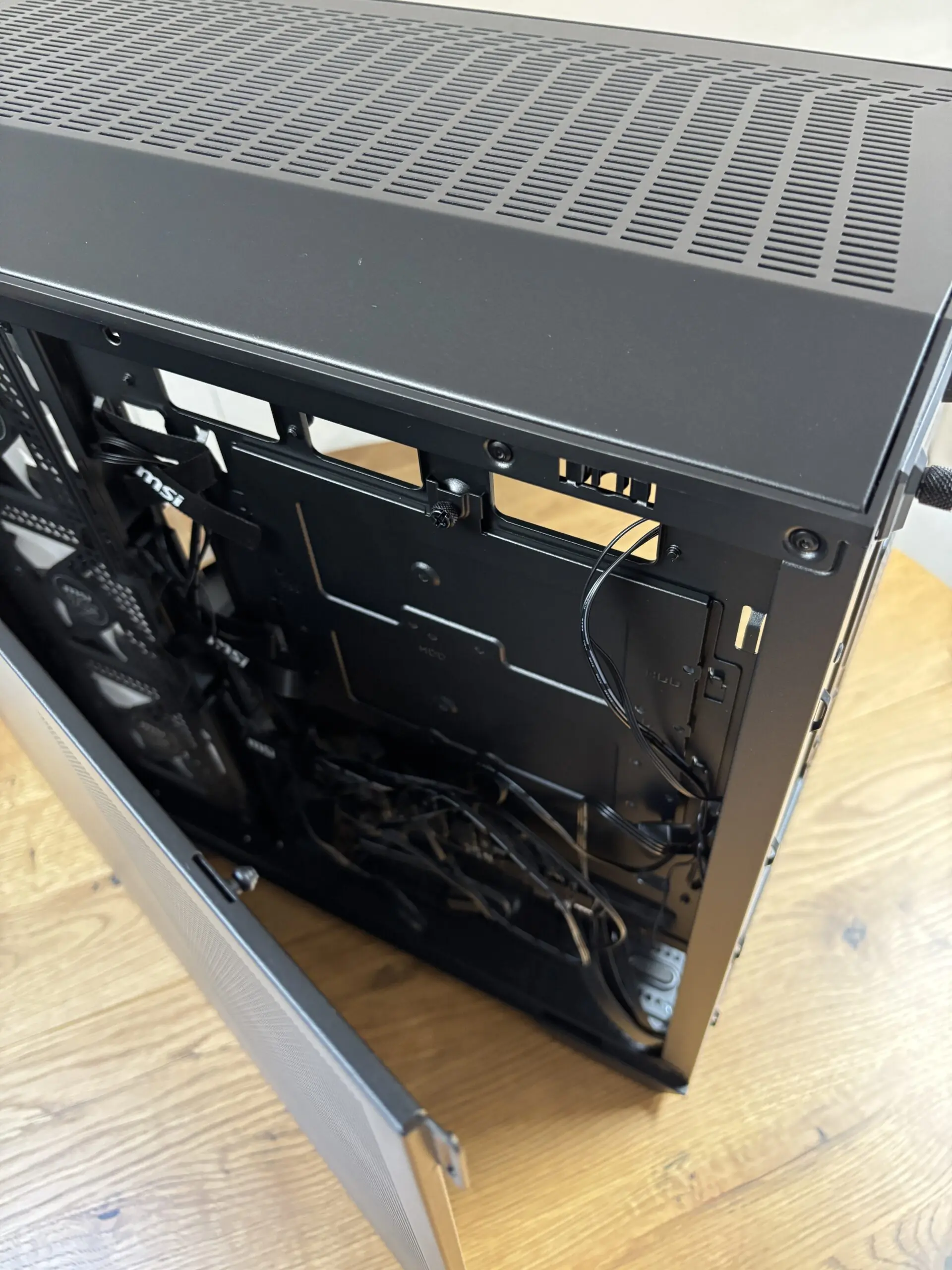

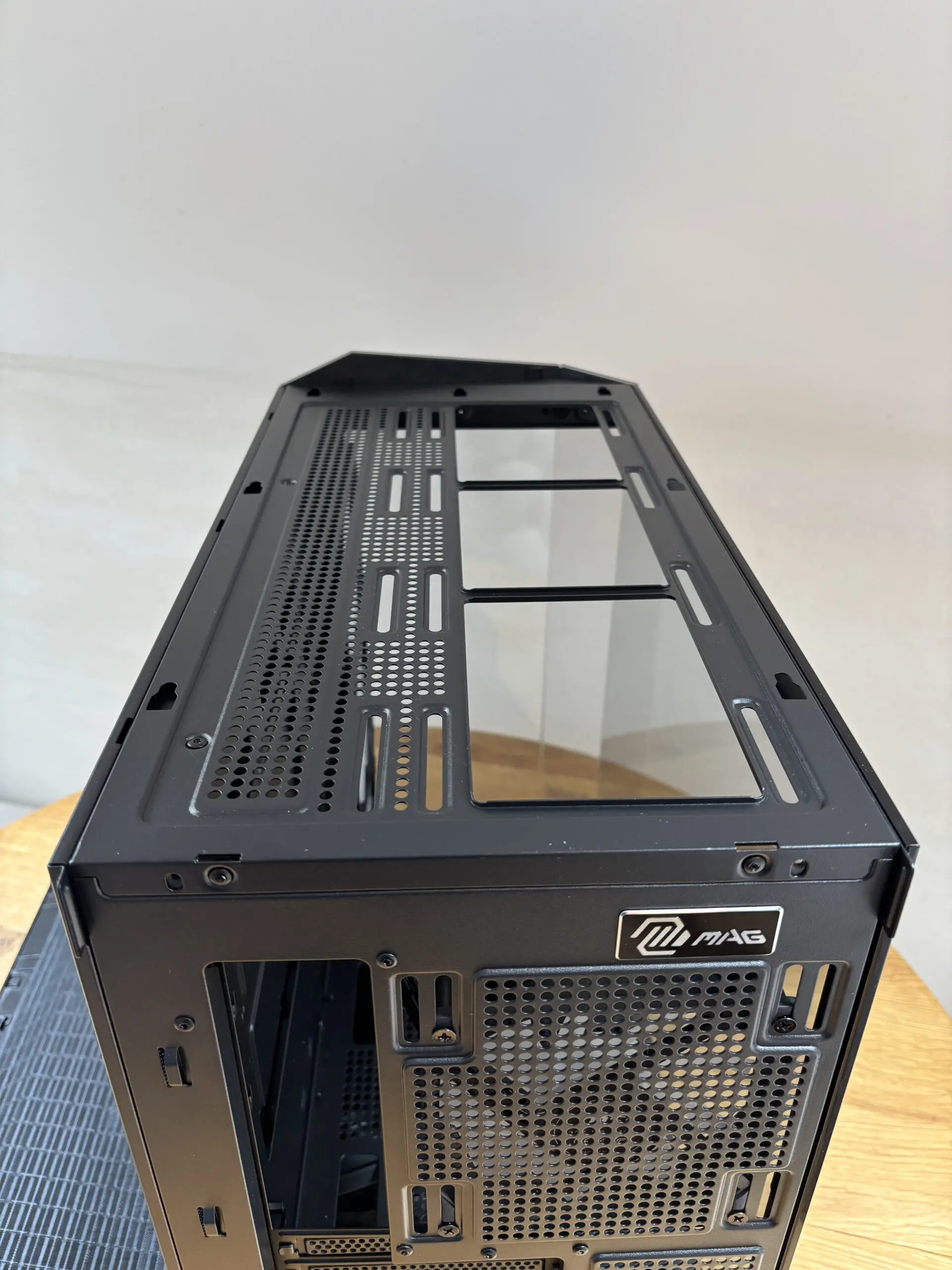

Na górze obudowy znajduje się dużych rozmiarów kratka wentylacyjna z filtrem (niestety, filtr jest przymocowany na stałe). Góra obudowy mocowana jest za pomocą dwóch śróbek, które widać z tyłu obudowy na samej górze. Śrubki należy odkręcić a górę obudowy przesunąć ku tyłowi. Góra obudowy ma przestrzenny kształt i jest metalowo-plastikowa.

Możliwe jest zamontowanie tutaj chłodnicy chłodzenia wodnego o rozmiarze 120, 240 albo 360mm.

Spód

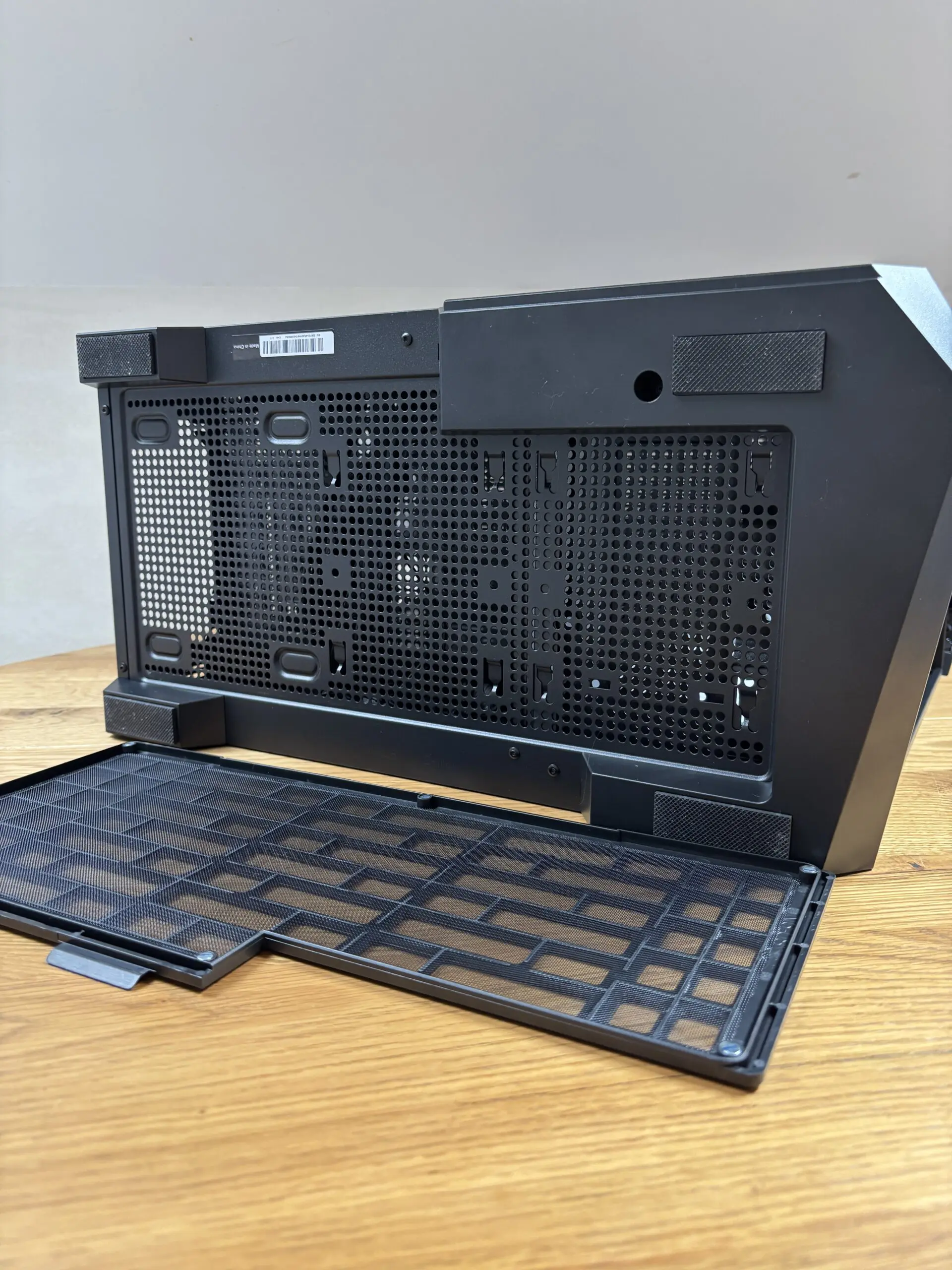

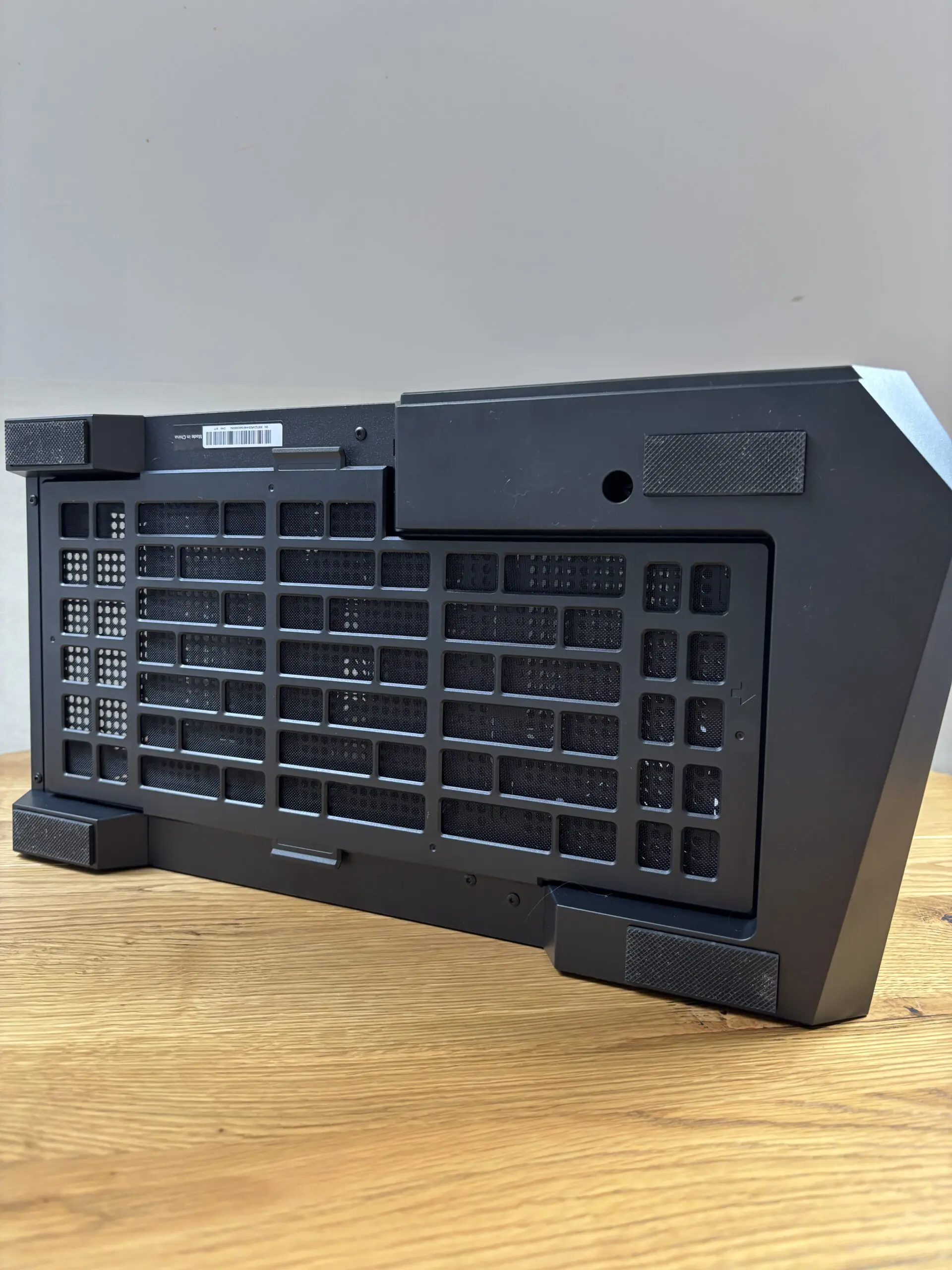

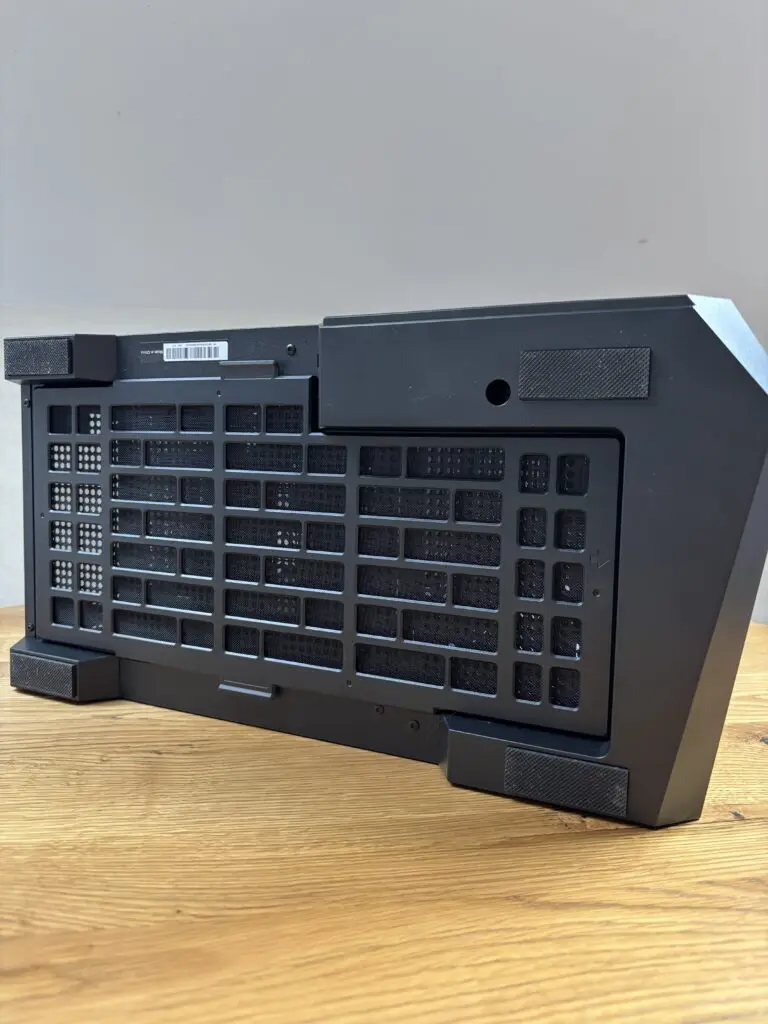

Spód obudowy również prezentuje się całkiem klasycznie. Cztery nóżki i sporych rozmiarów filtr przeciwkurzowy, który dba o czystość powietrza dostającego się do zasilacza. Filtr trzyma się na magnesach, jego demontaż jest bardzo prosty.

Wentylacja

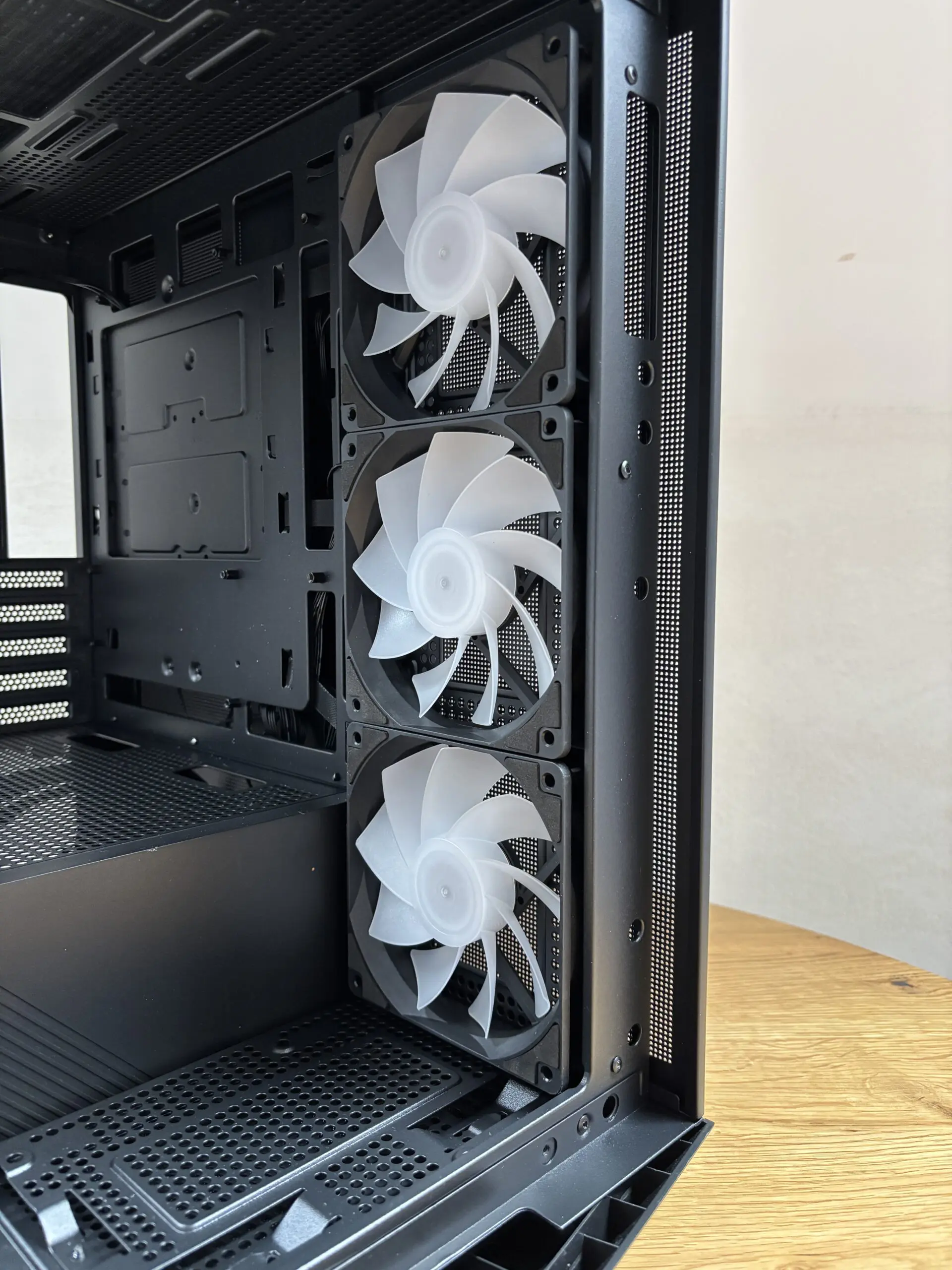

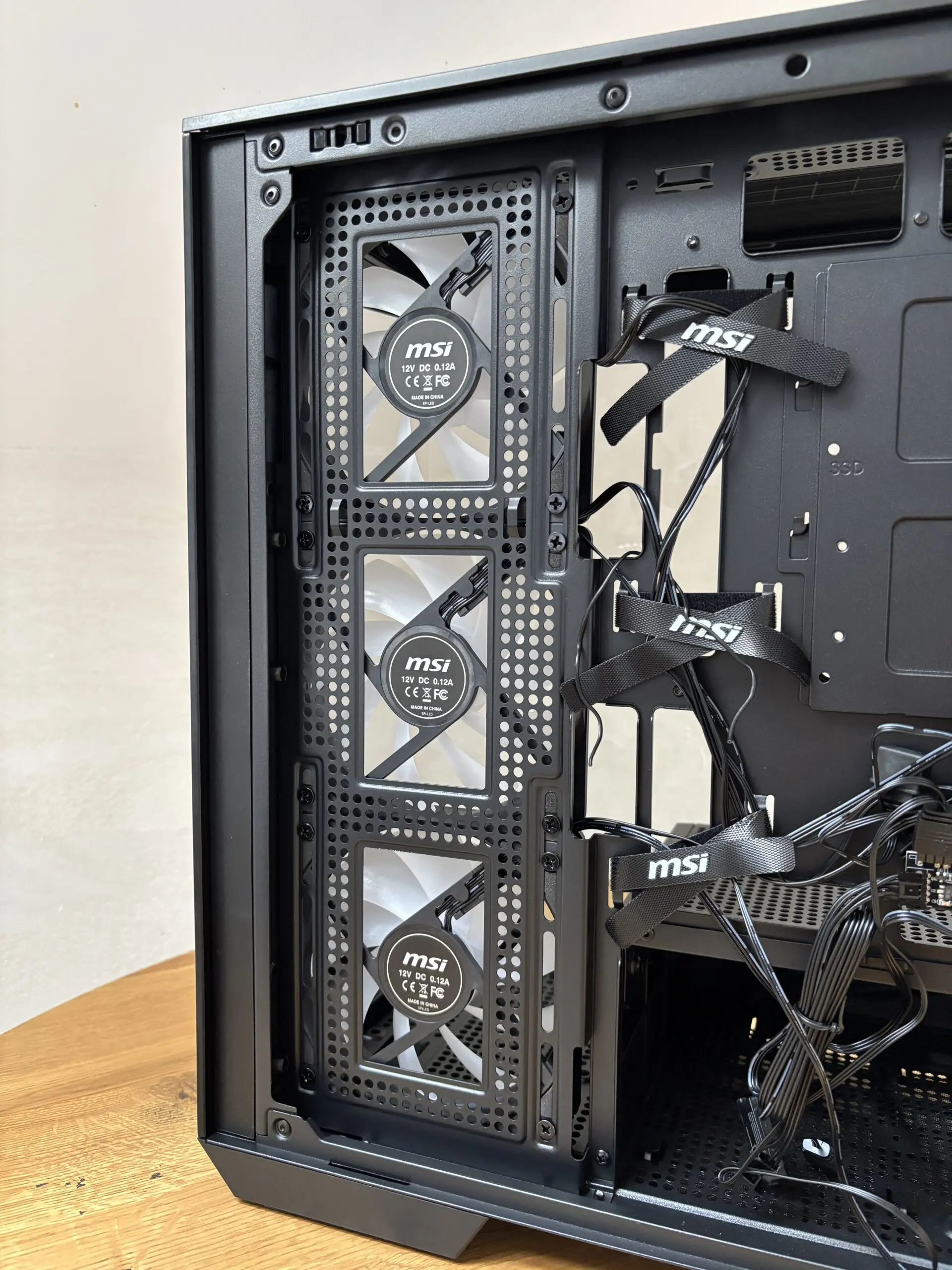

Wentylacja w obudowie wygląda trochę niecodziennie. Co prawda jest tutaj klasyczny układ, gdzie powietrze jest zasysane do środka przez bok a wyrzucane tyłem/górą, jednak jest ono realizowane przez wentylatory rewersyjne. Pewnie ktoś się zapyta co to za twór? To taki wentylator, którego łopatki zostały wyprofilowane w drugą stronę czyli zamiast tłoczyć powietrze z przodu i pchać przez ramkę, wentylator zassysa powietrze spoza ramki i tłoczy do przodu. Dzięki temu patrząc do wnętrza obudowy widać tą ładniejszą stronę wentylatora a powietrze trafia z zewnątrz do środka obudowy. Takich wentylatorów rewersyjnych są 3 (czyli wszystkie umieszczone w pionie na boku), wentylator z tyłu obudowy jest klasyczny.

Akcesoria

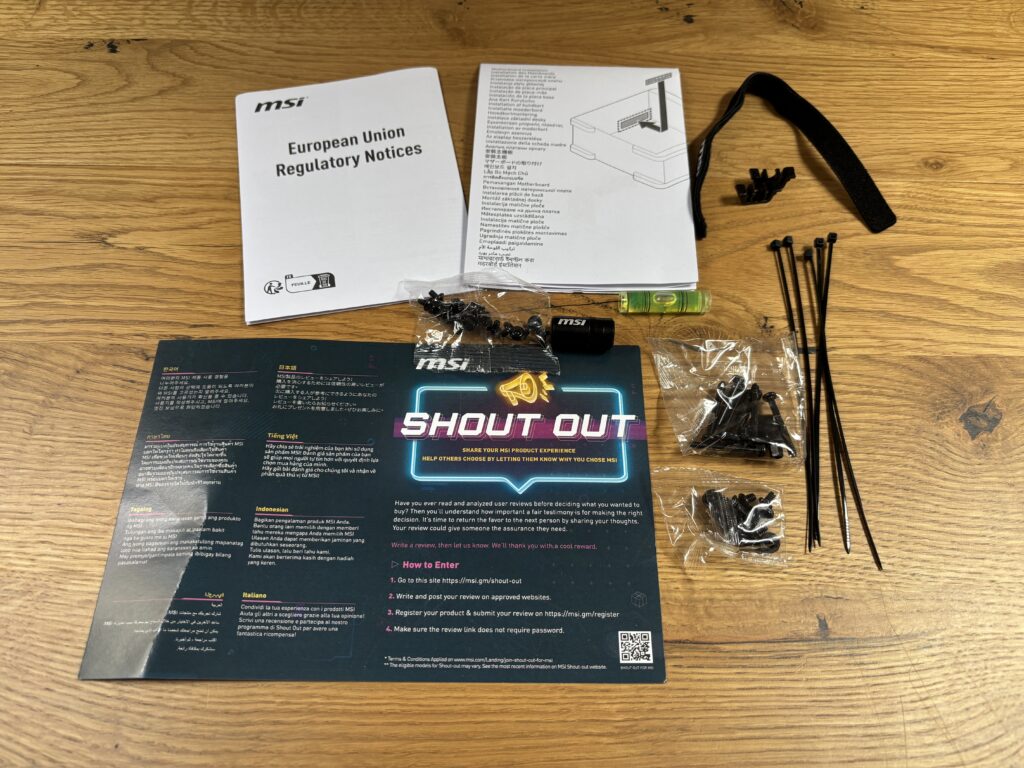

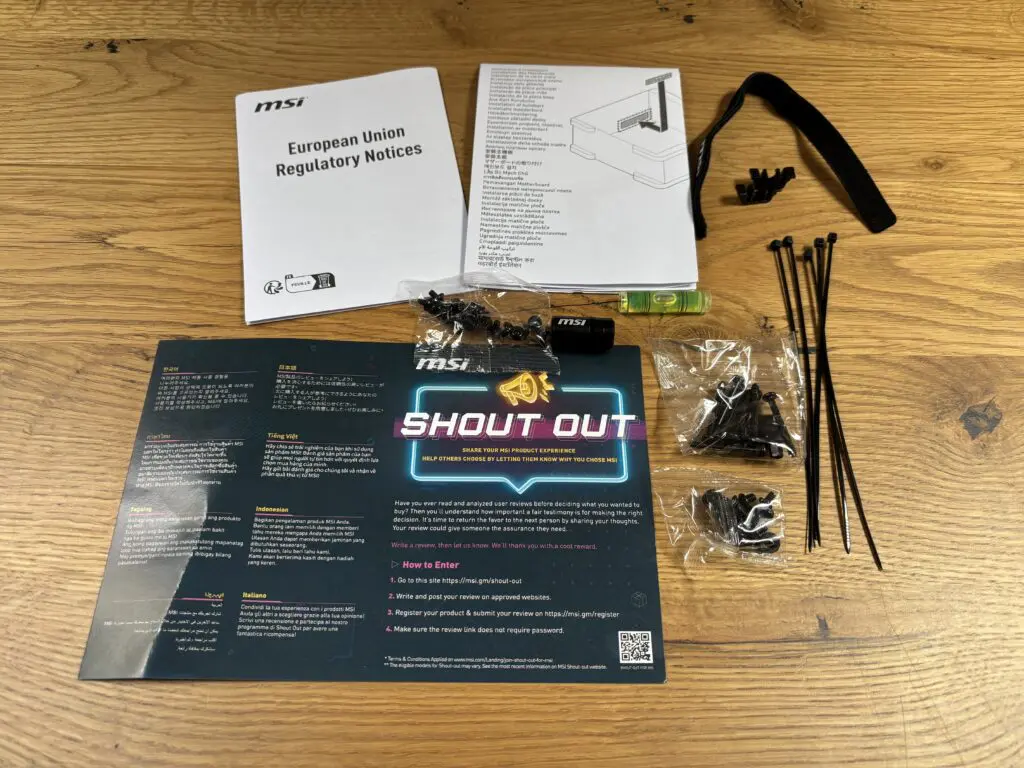

Do MSI MAG Pano M100R PZ dołączony jest podstawowy zestaw akcesoriów, w którego skład wchodzą:

• opaski zaciskowe,
• rzepy,
• śrubki,

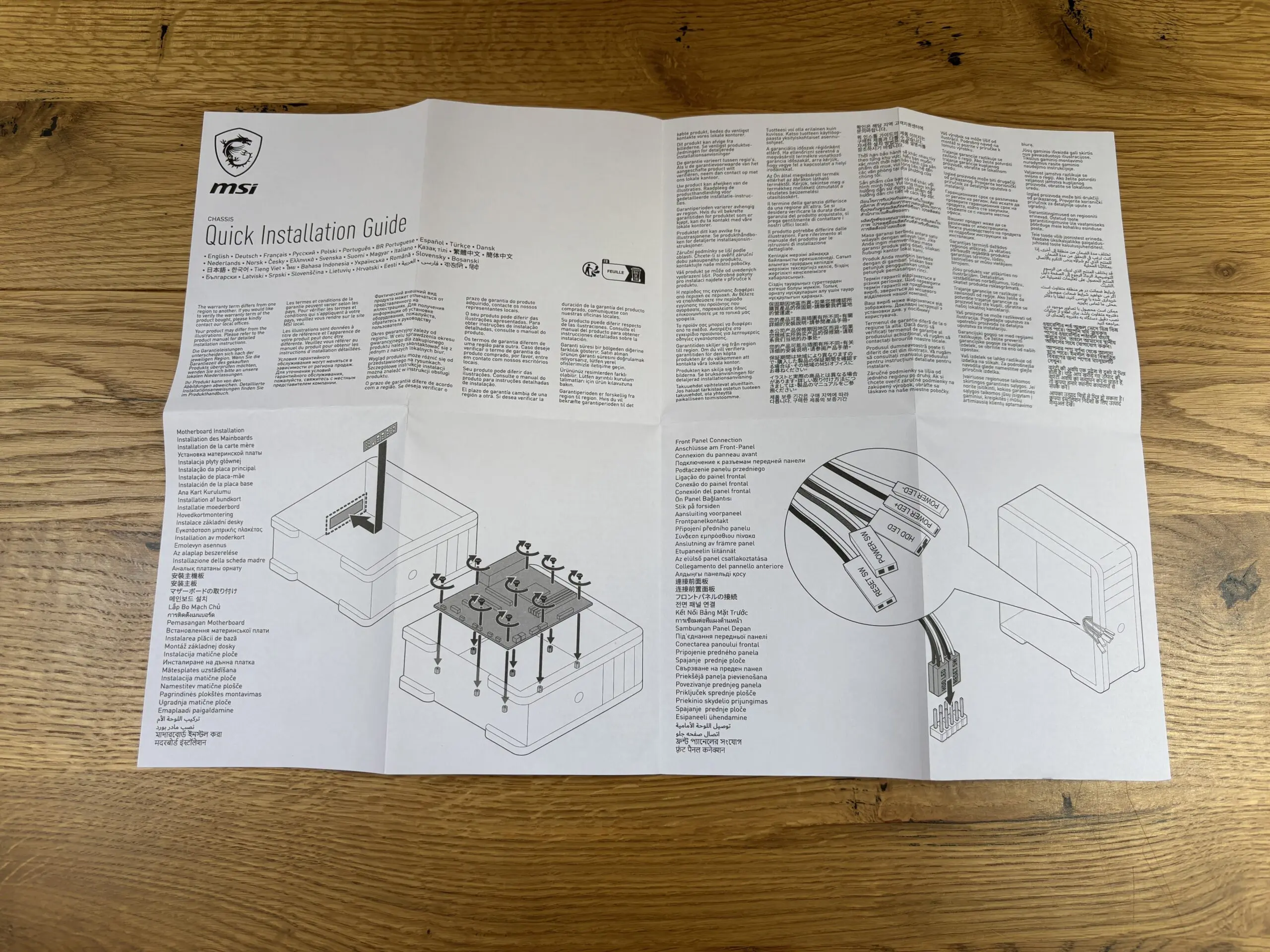

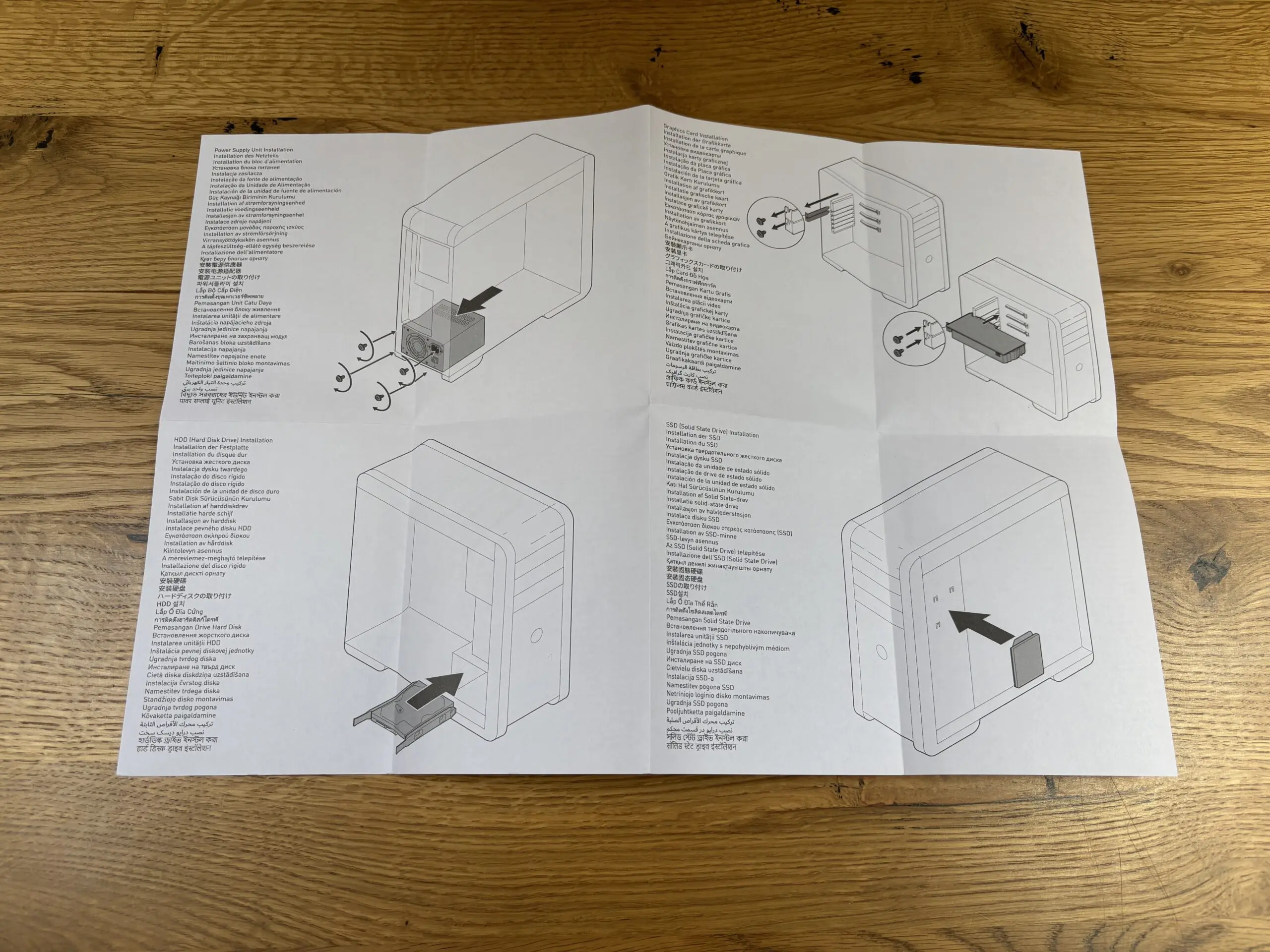

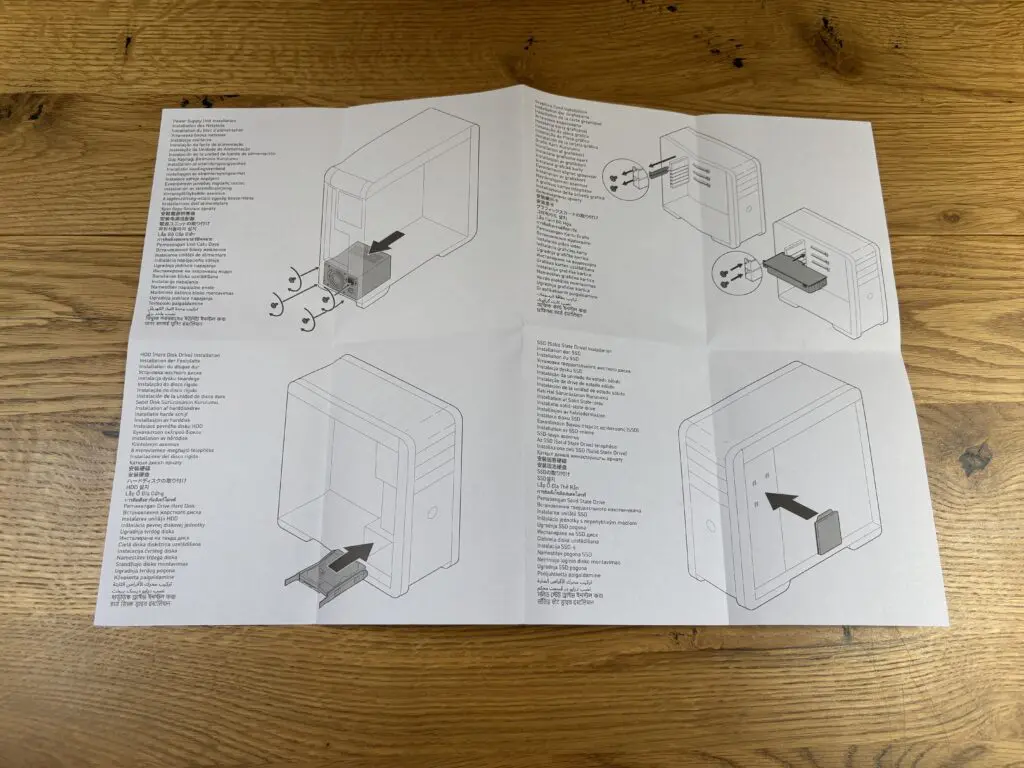

• instrukcja obsługi, gwarancja,

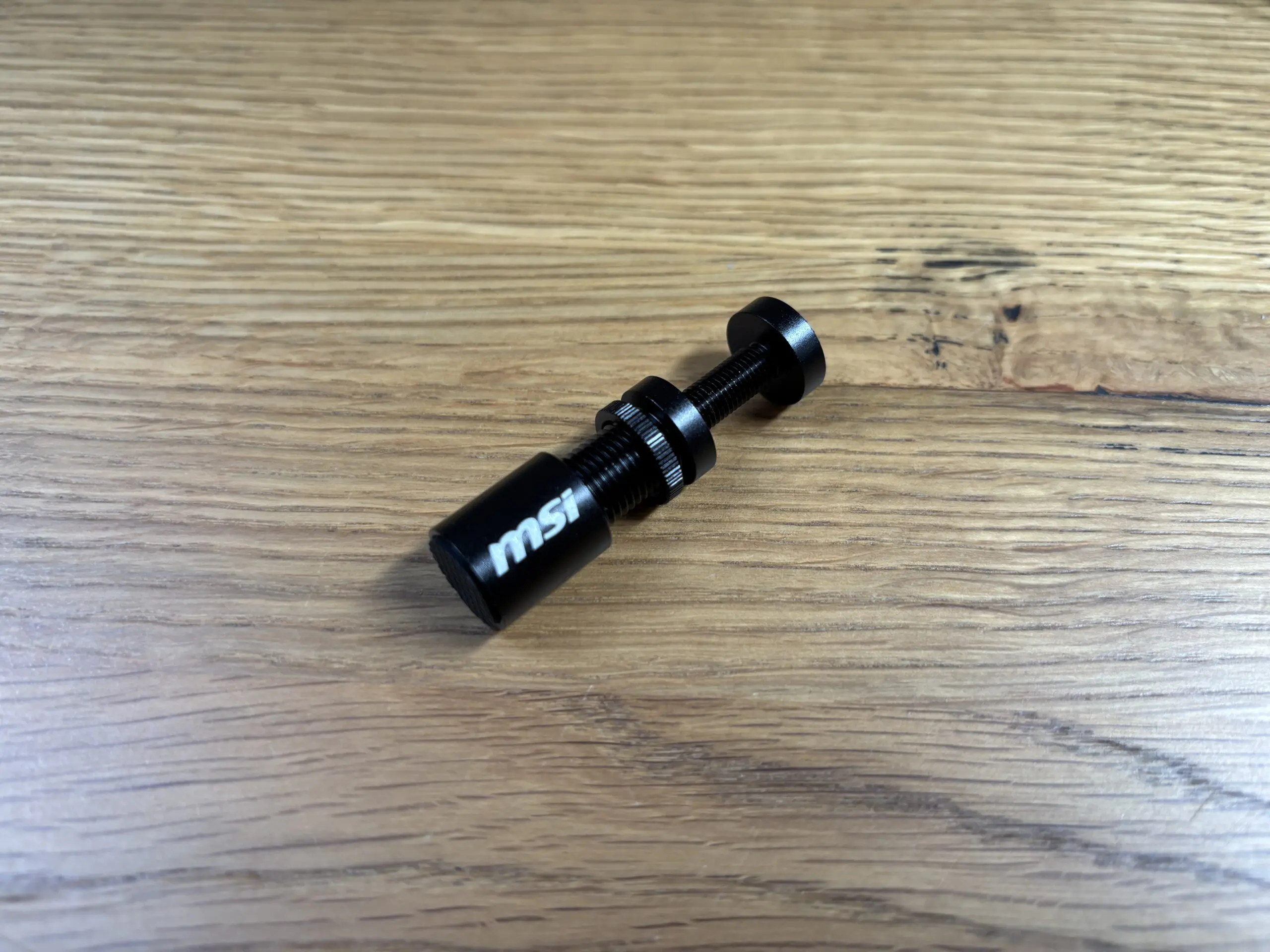

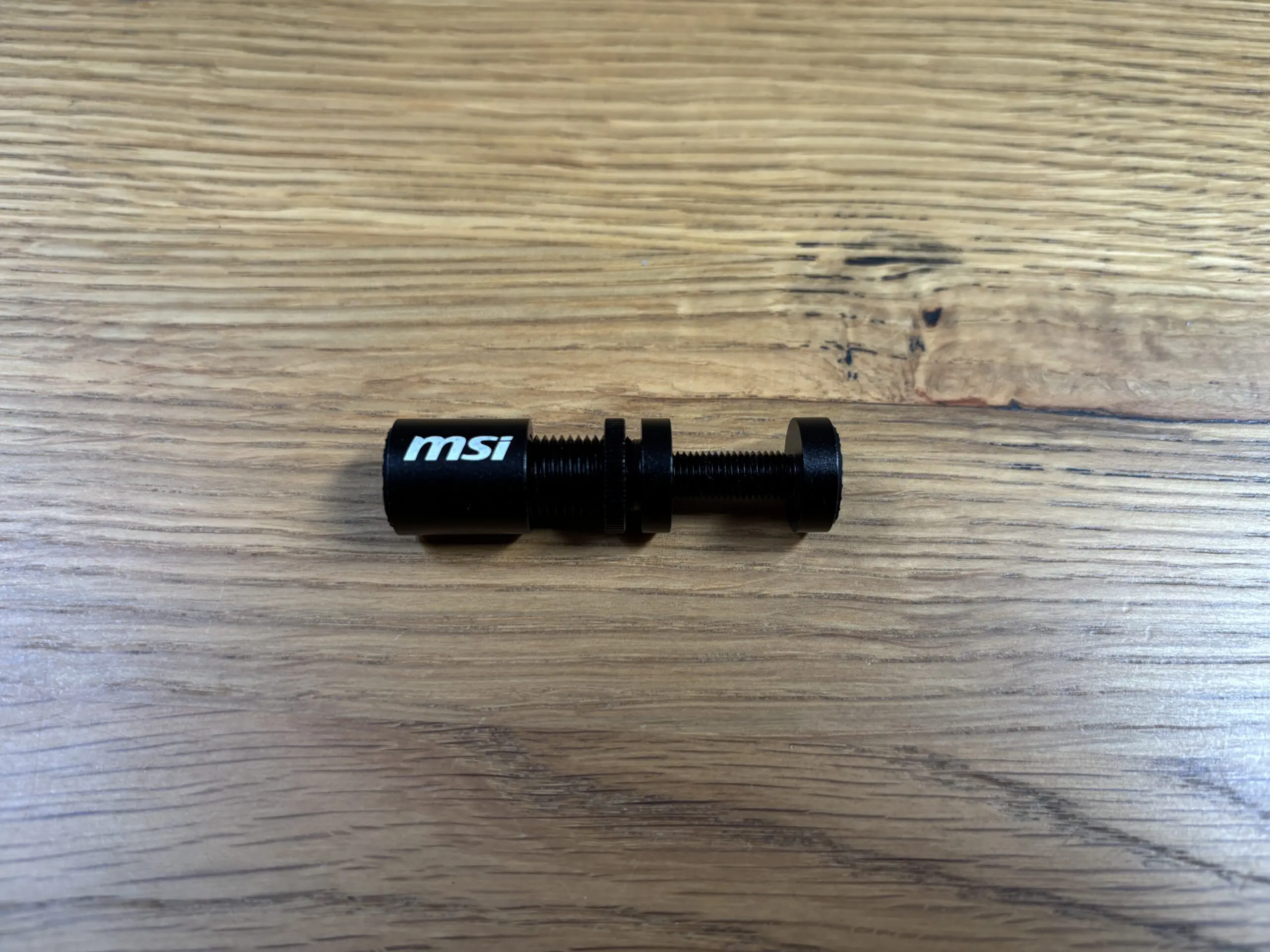

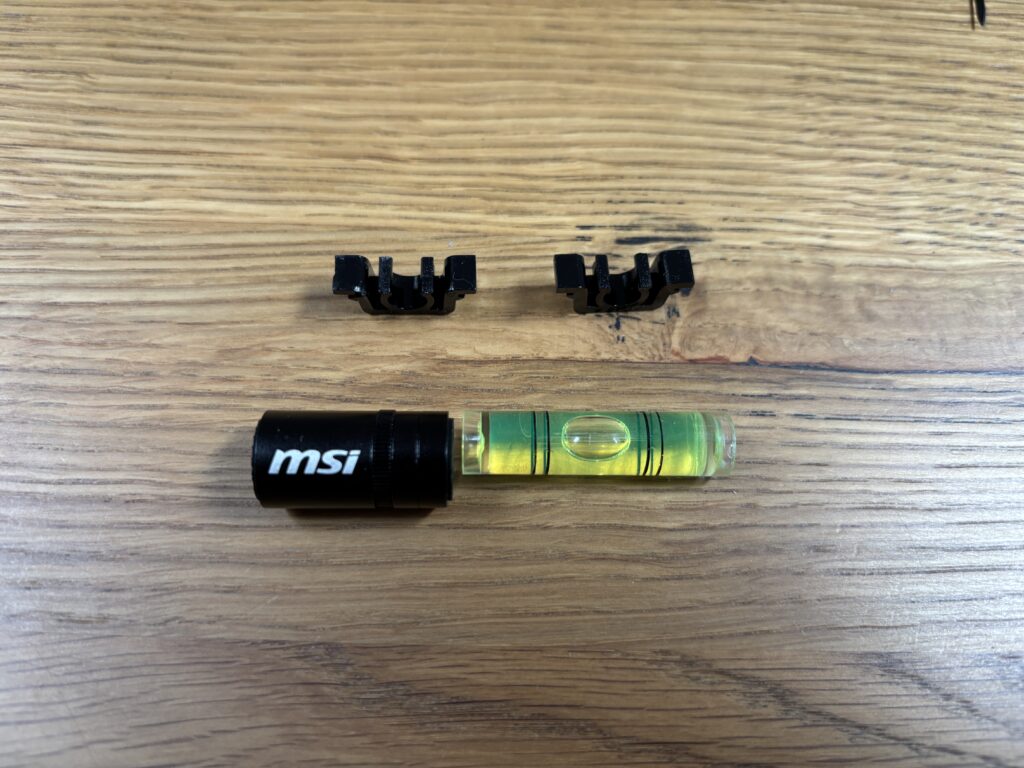

• poziomica i podpórka pod kartę graficzną.

Wnętrze obudowy MSI MAG Pano M100R PZ

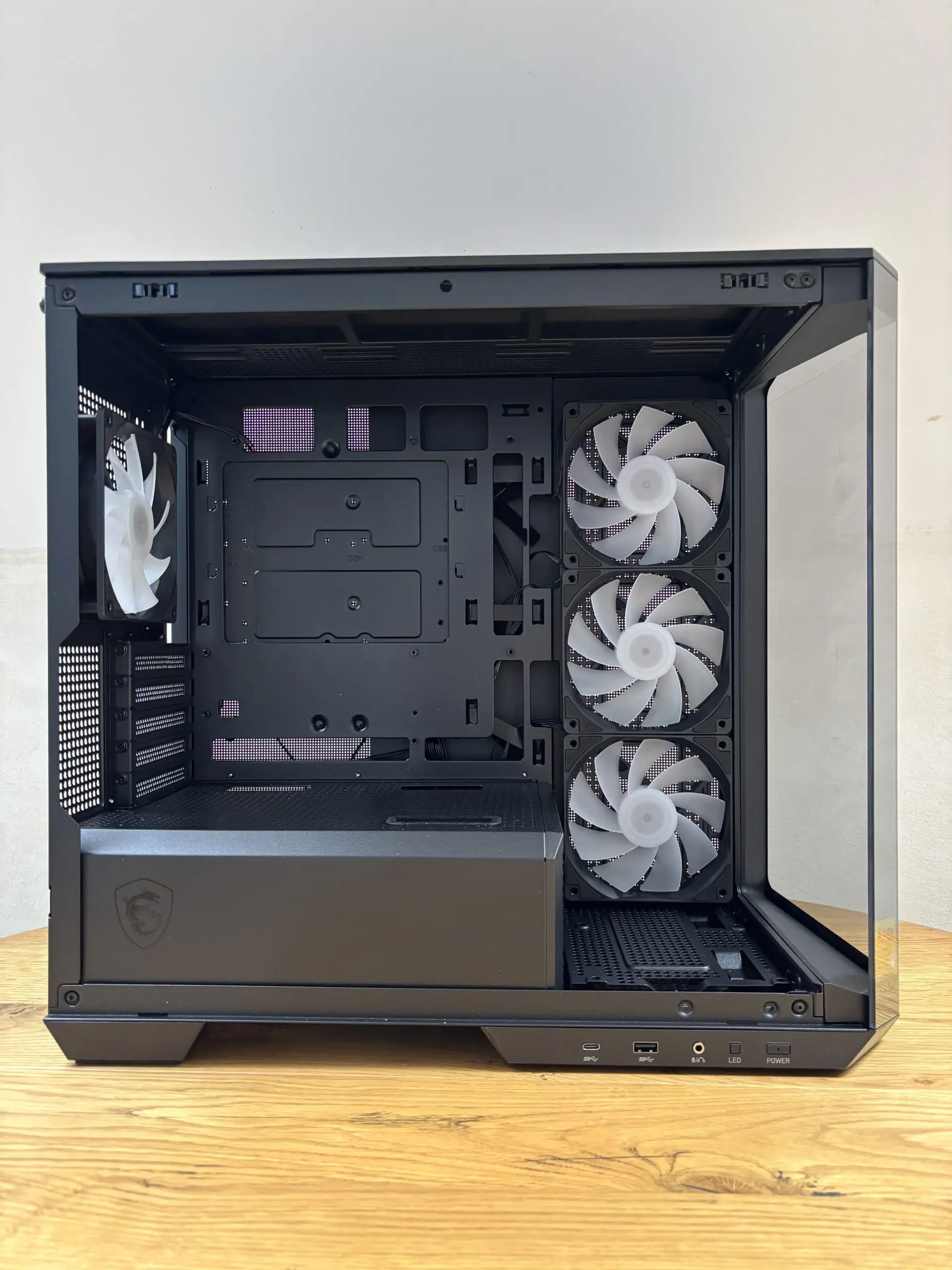

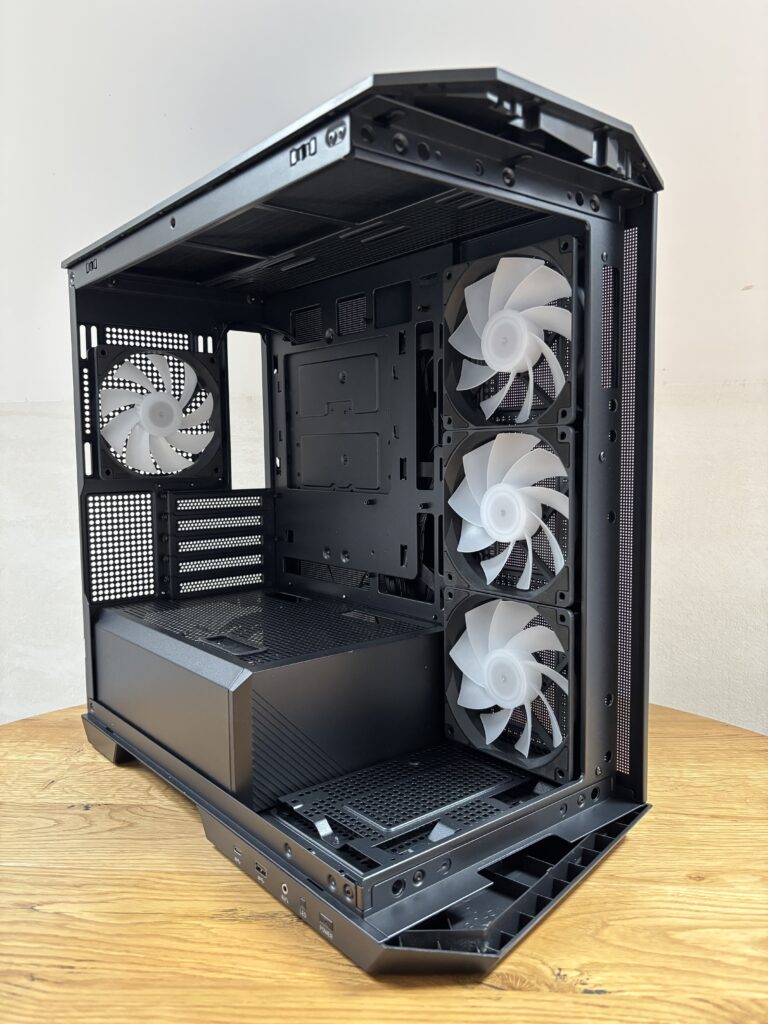

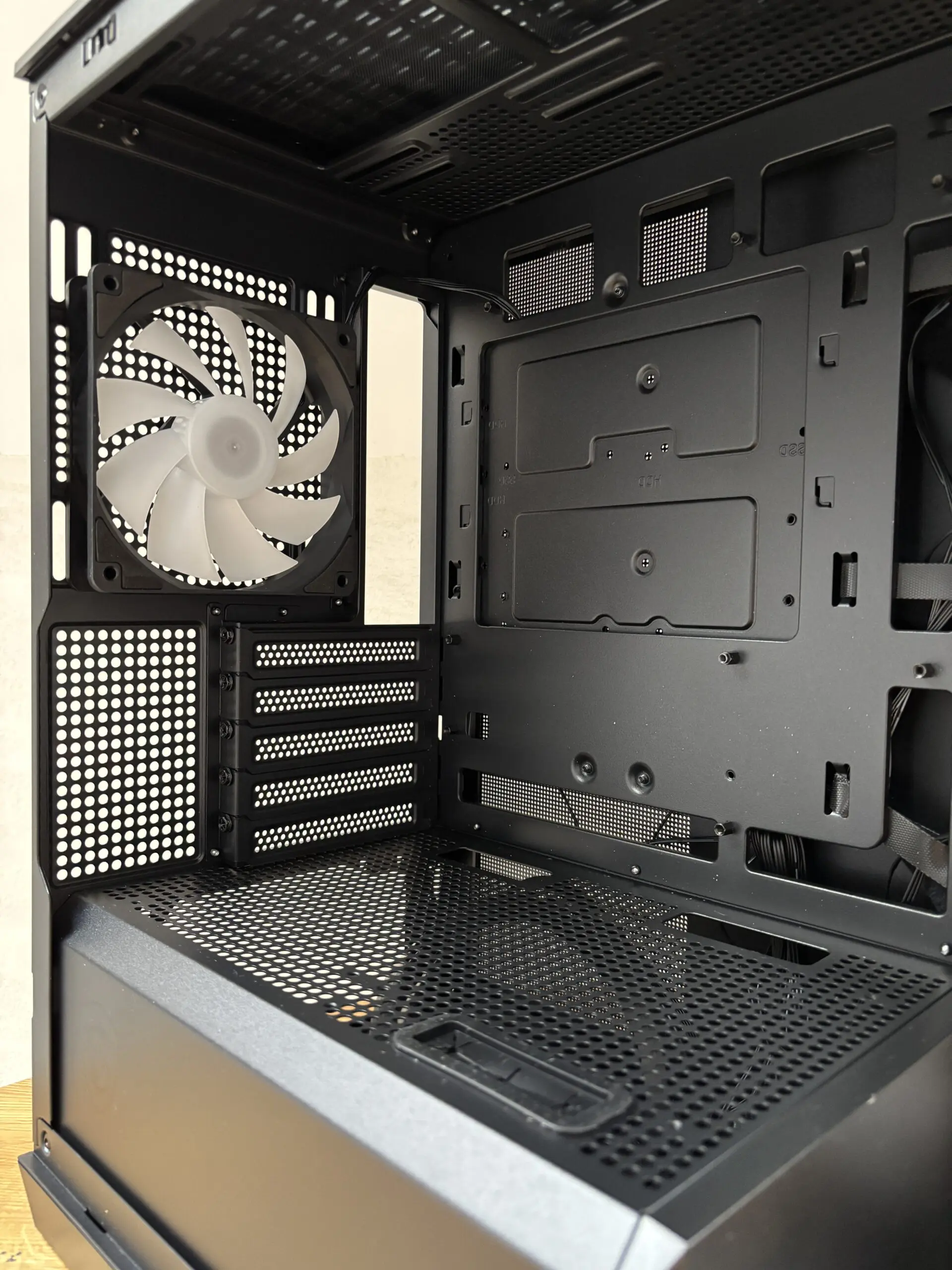

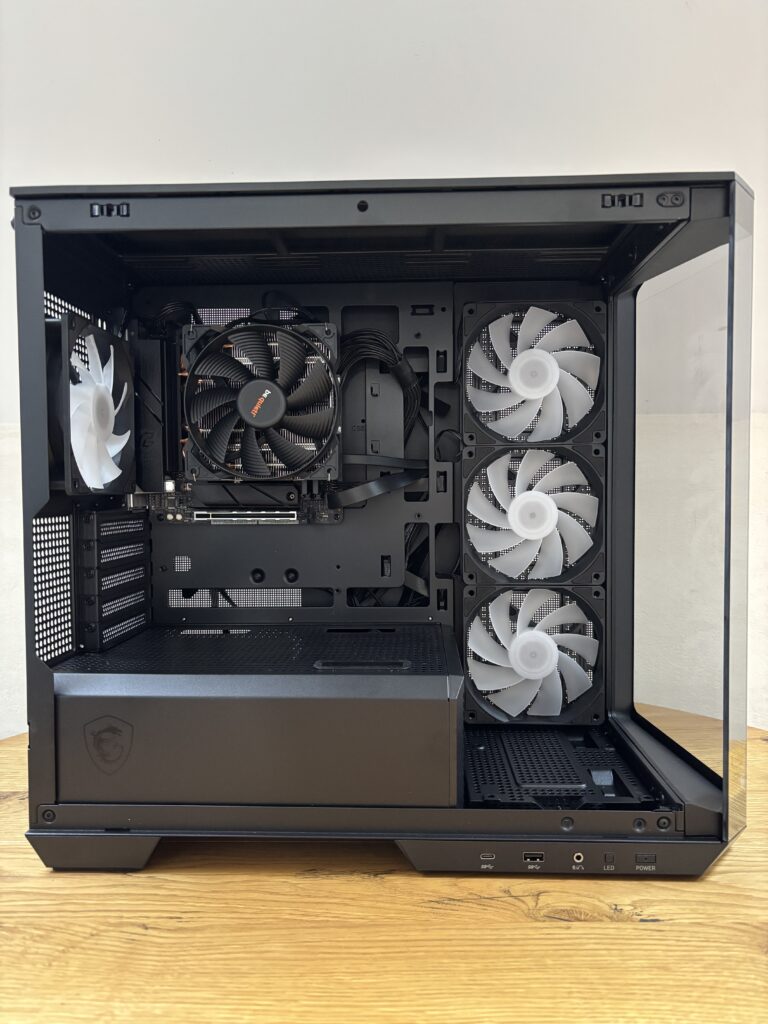

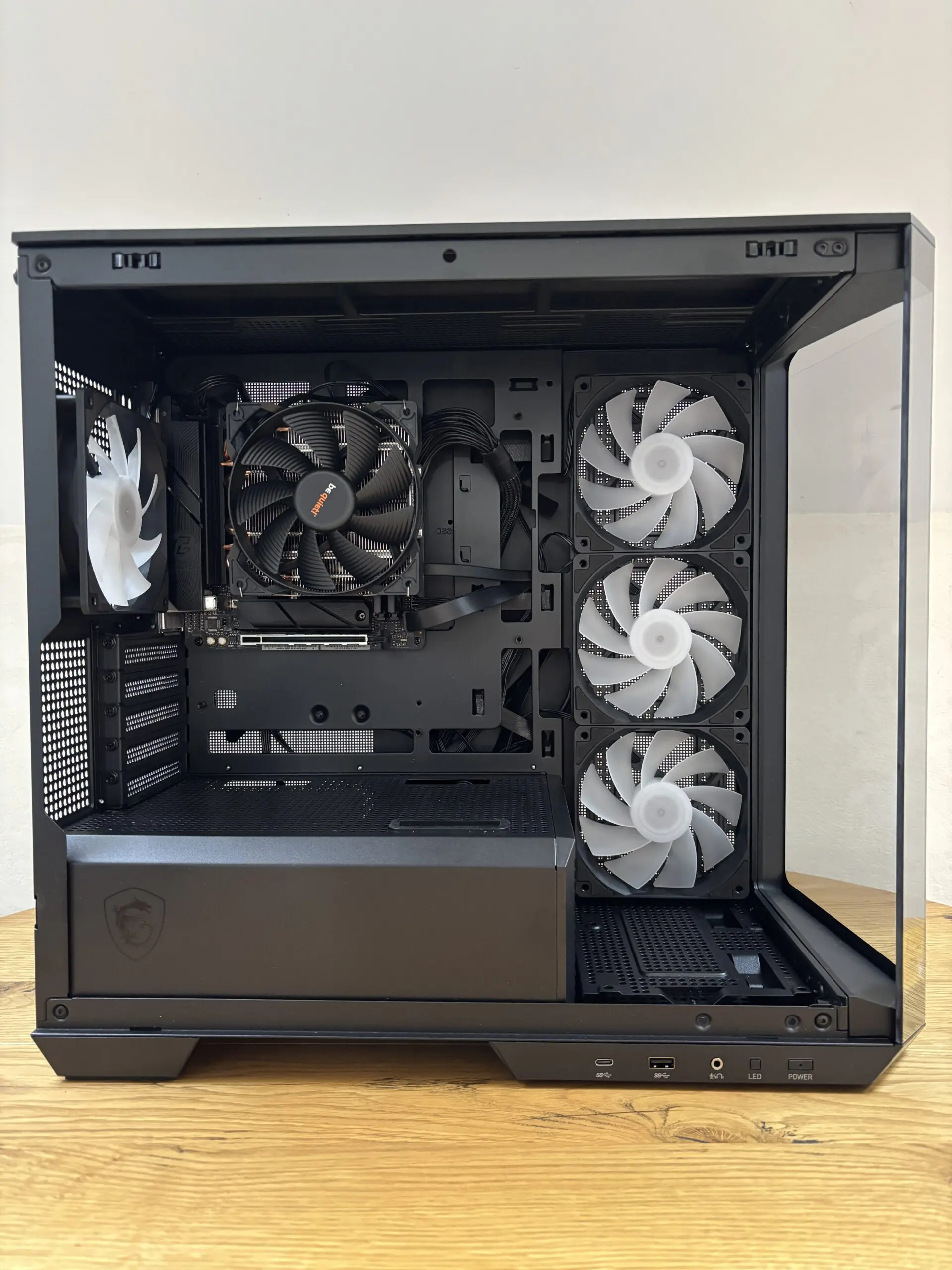

Wnętrze obudowy MAG Pano M100R PZ jest jak najbardziej tradycyjne. Zasilacz umieszczony na dole, nad nim płyta główna. Ot, klasyka. Jedynie z tego schematu wyłamują się wentylatory, które zamiast umieszczenia na froncie przewędrowały na bok obudowy a ich zadaniem jest zassysanie zimnego powietrza do środka. Poza tym bez większych rewolucyjnych zmian. Ot jest to co można spodziewać się od obudowy o rozmiarach 405 × 235 × 440 mm. Trochę rażą niczym nie osłonięte przepusty na kable, ponieważ jeden posiada gumową zaślepkę. Nie można już było tak wszędzie?

Możliwości konfiguracji są bardzo dobre, jak na wymiary zewnętrzne obudowy. Szczególnie jak chodzi o długość karty graficznej. MAG Pano M100R pomieści jednostki o długości nawet 390mm. Maksymalna wysokość chłodzenia, które można zainstalować na CPU to 166mm. Tutaj trzeba uważać bo największe dostępne jednostki na rynku, z podświetleniem czy wyświetlaczem mogą się nie zmieścić albo będą wchodziły na przysłowiowy styk, tak jak np. Noctua NH-D15 – reTEST.com.pl

Obudowa oferuje duże możliwości montażu wentylatorów, których maksymalnie pomieści aż 10 sztuk. 3 na dole, 3 na górze (albo 2x 140mm), 3 z boku i jeden z tyłu (120 albo 140mm).

Jak chodzi o możliwości w kategorii podłączania dysków twardych to MAG Pano M100R oferuje miejsce do montażu tylko 2 jednostek: 1 dysk SSD 2.5″ i jeden HDD 3.5″/2.5″. Nie jest to dużo i osoby planujące montaż macierzy RAID muszą mieć to na uwadze.

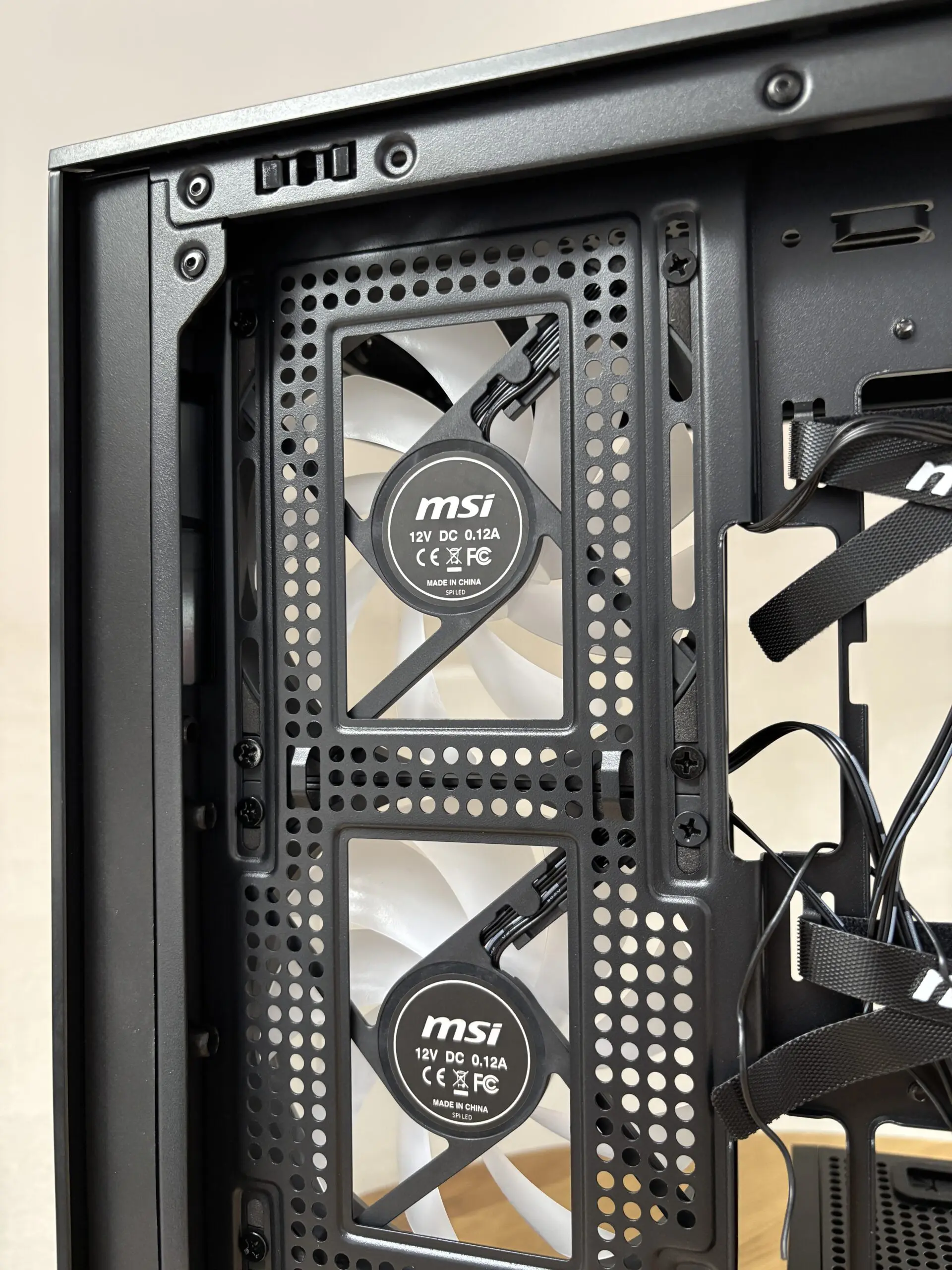

Zastosowane wentylatory to bliżej nie określone modele MSI z podświetlenie ARGB.

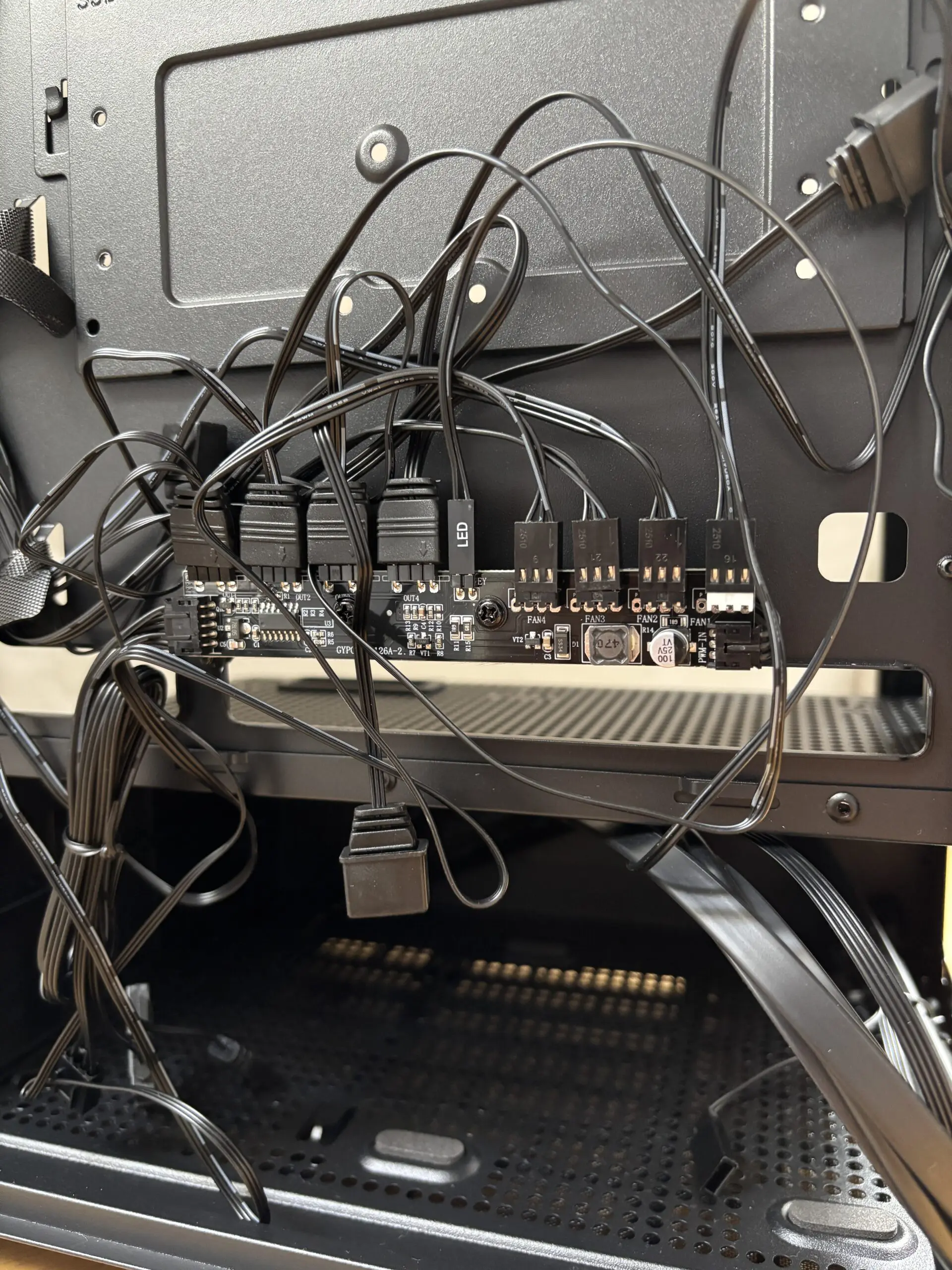

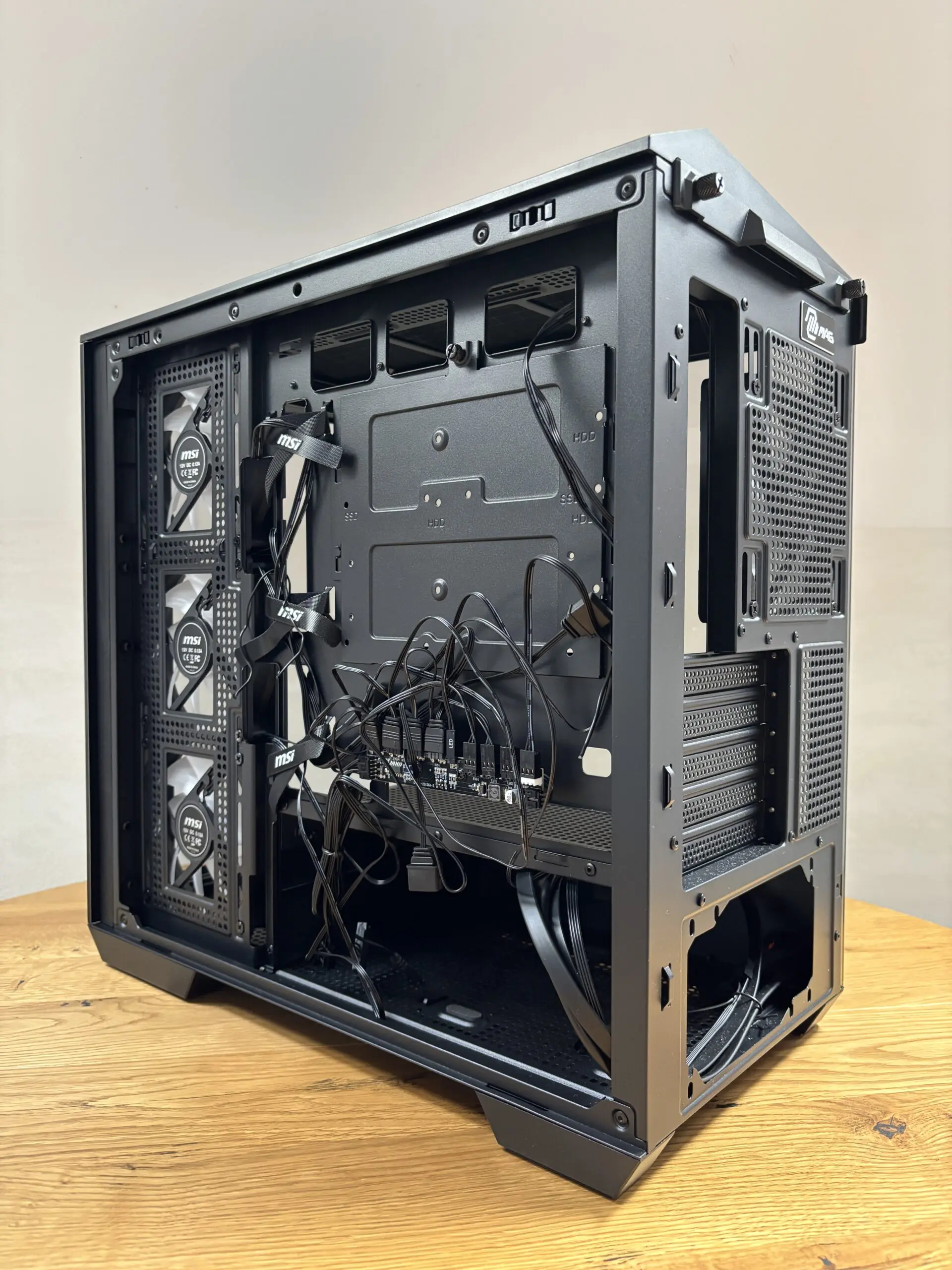

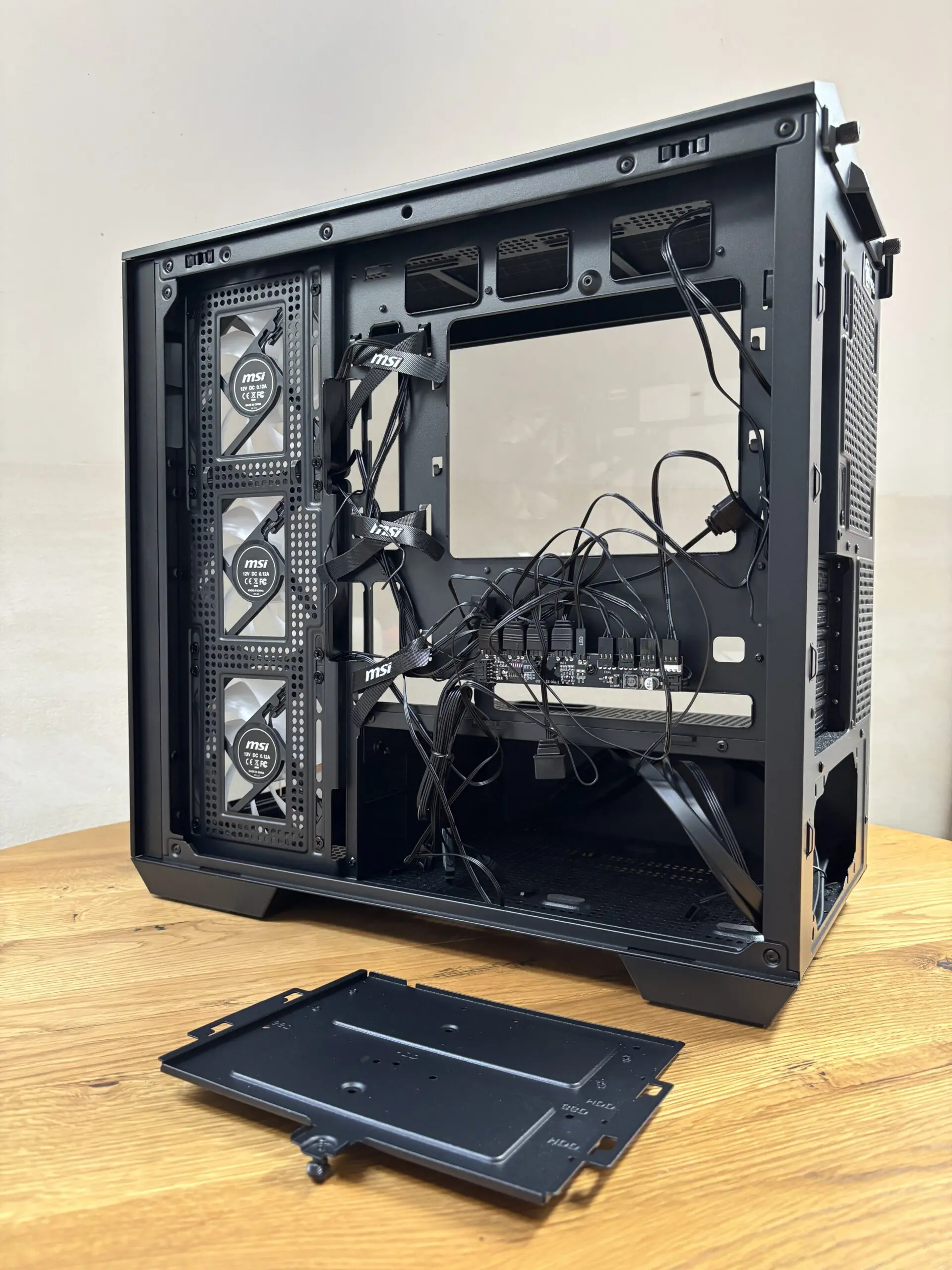

Na powyższych zdjęciach można dostrzec pewien bałagan w kablach. Jest tak dlatego, że obudowa wyposażona jest w kontroler wentylatorów, który steruje ich podświetleniem. Dzięki czemu wymagane jest tylko jedno podpięcie się do płyty głównej aby wszystkie trzy wentylatory mogły pracować.

Ogólna jakość wykonania obudowy jest bardzo dobra. Większość krawędzi i szczelin jest równa i dobrze zakończona. Jakość powłoki lakierniczej stoi na bardzo wysokim poziomie i naprawdę nie znalazłem w obudowie żadnej skazy czy jakiegoś braku jakościowego.

Montaż podzespołów

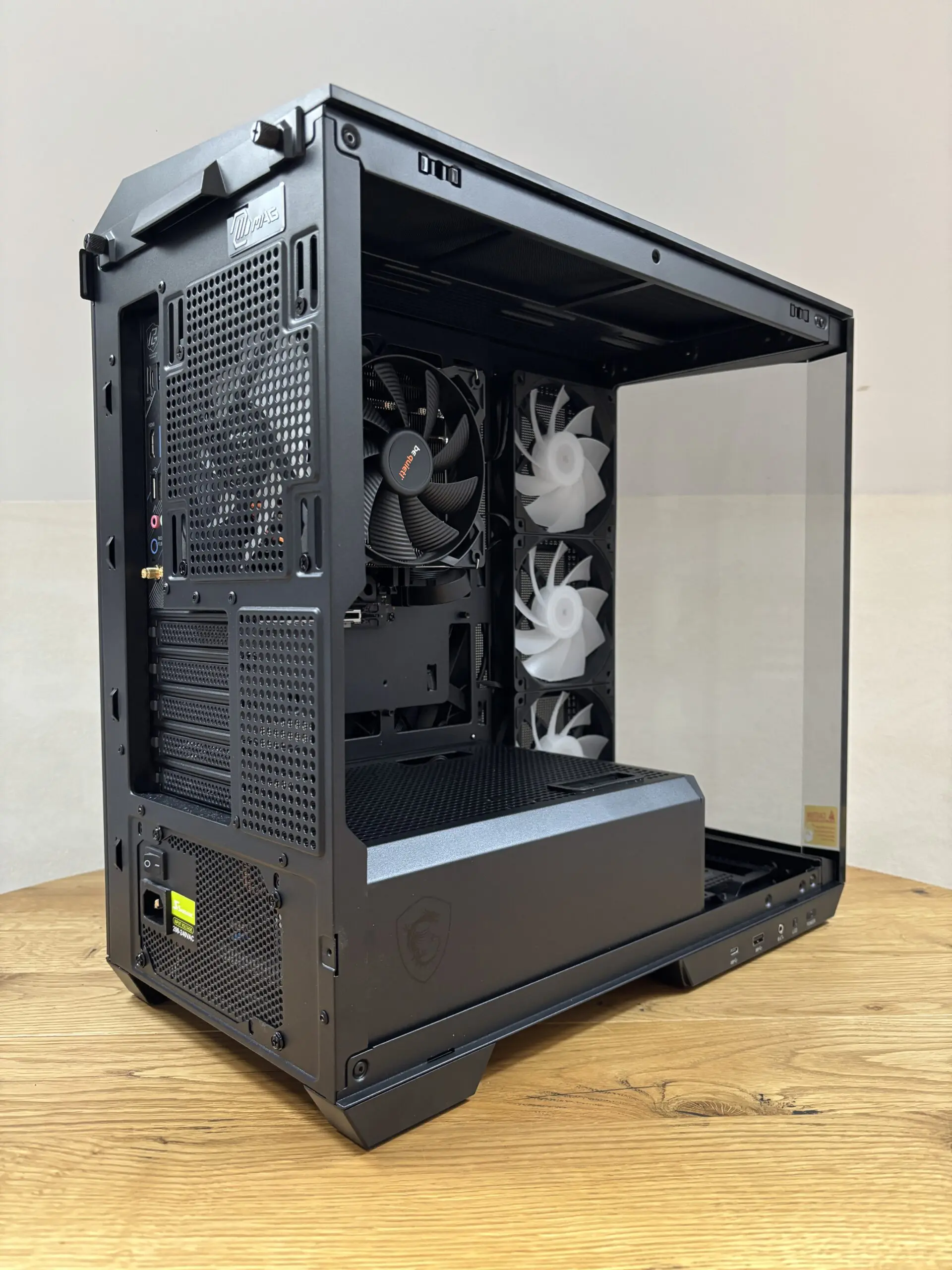

Montaż podzespołów komputera jest bardzo prosty i intuicyjny a otwierany przedni panel powoduje, że wszędzie jest dużo miejsca. Coś genialnego! Co ciekawe, konstrukcyjnie obudowa jest bardzo sztywna i zdjęcie szklanych boków nie powoduje utraty stateczności. Można naciskać dłonią górę obudowy jednak ona nie pracuje. Oczywiście, gdyby komuś wpadł do głowy pomysł by na takiej obudowie usiąść mogłoby dojść do nieodwracalnych deformacji 🙂

Szkoda, że producent nie zastosował żadnych gumowych zaślepek do przepustów kablowych. Aż prosi się by takie elementy zostały zastosowane chociaż przy wentylatorach.

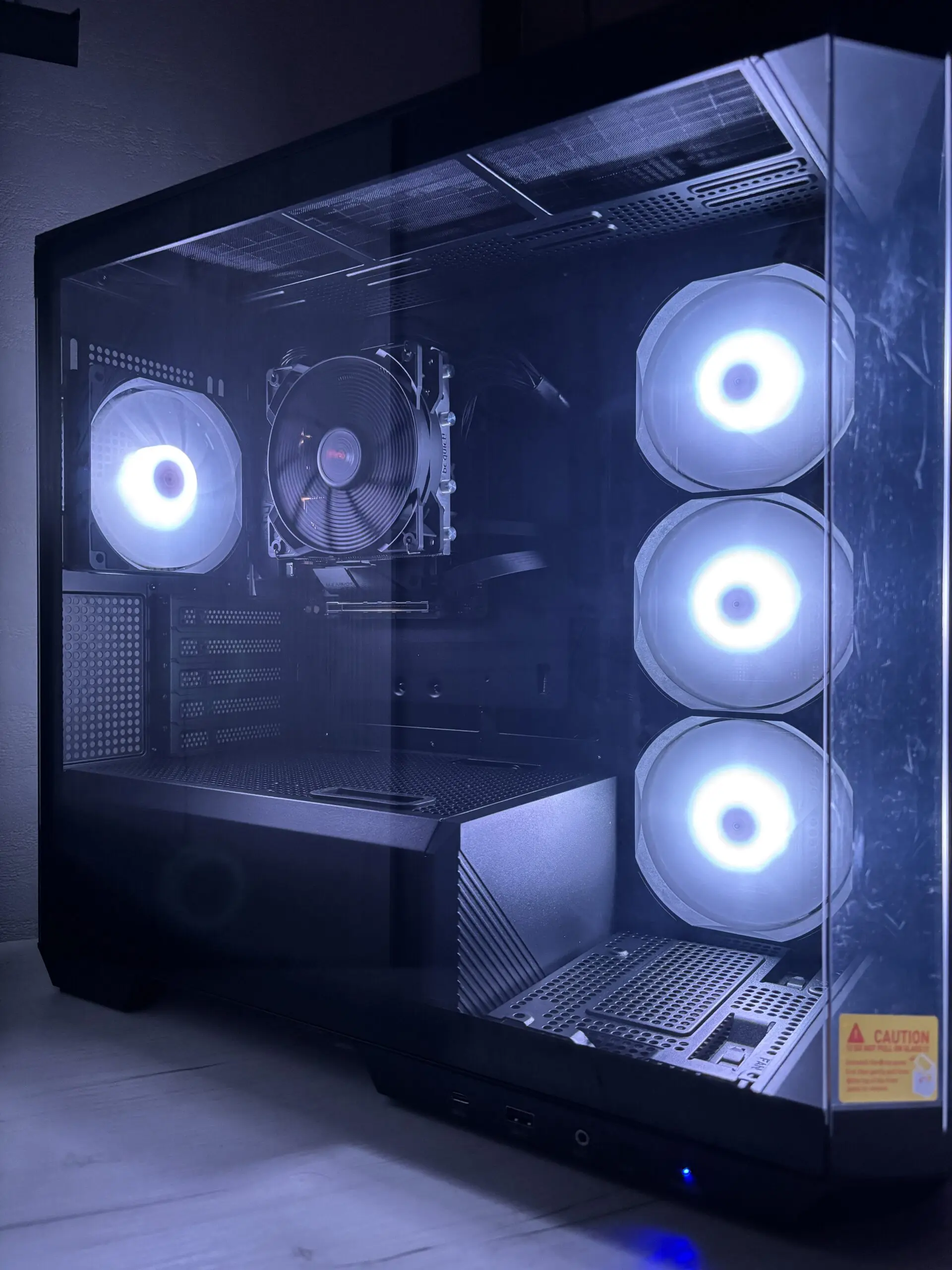

Po zamknięciu obudowy panelami wygląda ona trochę jak… akwarium 🙂 Tylko brakuje rybek. Szczególnie widać to w nocy, jak podświetlenie rozjaśnia pełnym blaskiem.

Jaki jest MSI MAG Pano M100R PZ

Obudowa MSI MAG Pano M100R PZ to bardzo ciekawa propozycja dla osób, które szukają czegoś o standardowych rozmiarach ale z nietuzinkowym podejściem do designu. Dwa szklane i demontowalne boki dają ogrom miejsca i przestrzeni podczas montażu podzespołów. Usunięcie lewego przedniego słupka potęguje tylko to odczucie. Daje to również nowe pole do ekspozycji zabudowy komputera bo każdy element jest jeszcze lepiej widoczny. Również w dziedzinie chłodzenia producent podszedł do projektu bardzo kompleksowo i umożliwia montaż aż 10 wentylatorów oraz montaż dwóch chłodnic chłodzenia wodnego. MSI MAG Pano M100R PZ jest obudową bardzo udaną, zaprojektowaną z głową i z pomysłem, która generalnie nie posiada dyskwalifikujących wad. Brakuje kilku wisienek na torcie, które sprawiałyby, że nie miałbym się do czego przyczepić.

Sugerowana cena to ok 399zł.

Zalety:

• dużo przestrzeni,
• przemyślana budowa,
• wysoka jakość wykonania,
• szklany bok i front,
• system bez narzędziowego montażu paneli,
• wiele przepustów kablowych,
• dobre wentylatory reverse blade,
• uchylany panel boczny i przedni,
• wbudowany kontroler wentylatorów,
• cena.

Wady:

• brak gumowych zaślepek przepustów,
• makaron kabli obok kontrolera,
• górny filtr siatkowy przymocowany na stałe.
