DeepCool PN850D – budżetowy certyfikat Gold

Recenzja zasilacza DeepCool PN850D ATX v3.1

Zasilacz komputerowy jest bardzo ważnym elementem w każdym zestawie PC. To od jego jakości zależy stabilna praca komputera. Nie zawsze trzeba jednak kupować sprzęt z najwyższej półki. Dzisiaj przyjrzymy się bliżej budżetowemu zasilaczowi ze złotym certyfikatem DeepCool PN850D o mocy 850W. Zapraszam!

SPECYFIKACJA



Podstawowe
Moc 850 W
Standard ATX
p
p
Dane techniczne
Typ PFC aktywne
Sprawność 90 %
Chłodzenie 1 wentylator
Średnica wentylatora 120 mm
Rodzaj łożyska hydrodynamiczne
Certyfikat 80+ Gold
Standard ATX 12V v. 3.1
p
p
Złącza zasilania
Zasilanie MB/CPU 24+8+8(4+4) pin
SATA 8 szt.
MOLEX 2 szt.
PCI-E 8pin (6+2) 3 szt.
PCI-E 16pin 1 szt.
Okablowanie nie modularne
p
p
Długość kabli
MB 550 mm
CPU 700 mm
SATA 450 mm / 570/690/810 /
MOLEX 930 mm
PCI-E 550 mm
Wydajność prądowa i moc
+3.3V 20 А
+5V 20 А
+12V1 70.5 А
-12V 0.3 А
+5Vsb 3 А
Moc +12V 846 W
Zasilanie +3.3V +5V 110 W
Moc -12V 3.6 W
Moc +5Vsb 15 W
p
p
Dane ogólne
Zabezpieczenie przed zbyt wysokim napięciem wyjściowym (OVP) bul 141
Zabezpieczenie przed przeciążeniem (OPP) bul 141
Zabezpieczenie przed zwarciem (SCP) bul 141
Zabezpieczenia OTP, OCP, UVP, SIP, NLO
Gwarancja producenta 10 lat
Wymiary (WxSxG) 86x150x140 mm
Oficjalna strona deepcool.com
Data dodania do E-Katalog kwiecień 2024
Oznaczenie producenta
R-PN850D-FC0B-EU
R-PN850D-FC0B-UK
R-PN850D-FC0B-US

ZABEZPIECZENIA

  • OPP – zabezpieczenie przeciążeniowe, uaktywnia się, gdy całkowita wydajność jest wyższa niż podane w specyfikacji obciążenie maksymalne,
  • OVP – zabezpieczenie nadmiarowo-napięciowe, uaktywnia się przy zbyt wysokim napięciu przewodowym i powoduje wyłączenie zasilacza,
  • UVP – zabezpieczenie podnapięciowe, zasilacz wyłącza się automatycznie, gdy na którymkolwiek z wyjść napięcie spadnie poniżej wartości progowej,
  • SCP – zabezpieczenie zwarciowe, w części wtórnej zasilacza zapobiega uszkodzeniu zasilacza oraz komponentów systemu komputerowego,
  • OTP – zabezpieczenie termiczne, chroni przed przegrzaniem,
  • OCP – zabezpieczenie przed przeciążeniem stabilizatora. Jeżeli któraś z linii zasilacza jest za bardzo obciążona, natężenie prądu będzie zbyt wysokie, to OCP wyłączy PSU,
  • SIP – zabezpieczenie przed prądami udarowymi, np. przed wyładowaniami atmosferycznymi,
  • NLO – zabezpieczenie przed włączeniem zasilacza bez obciążenia.

OPAKOWANIE

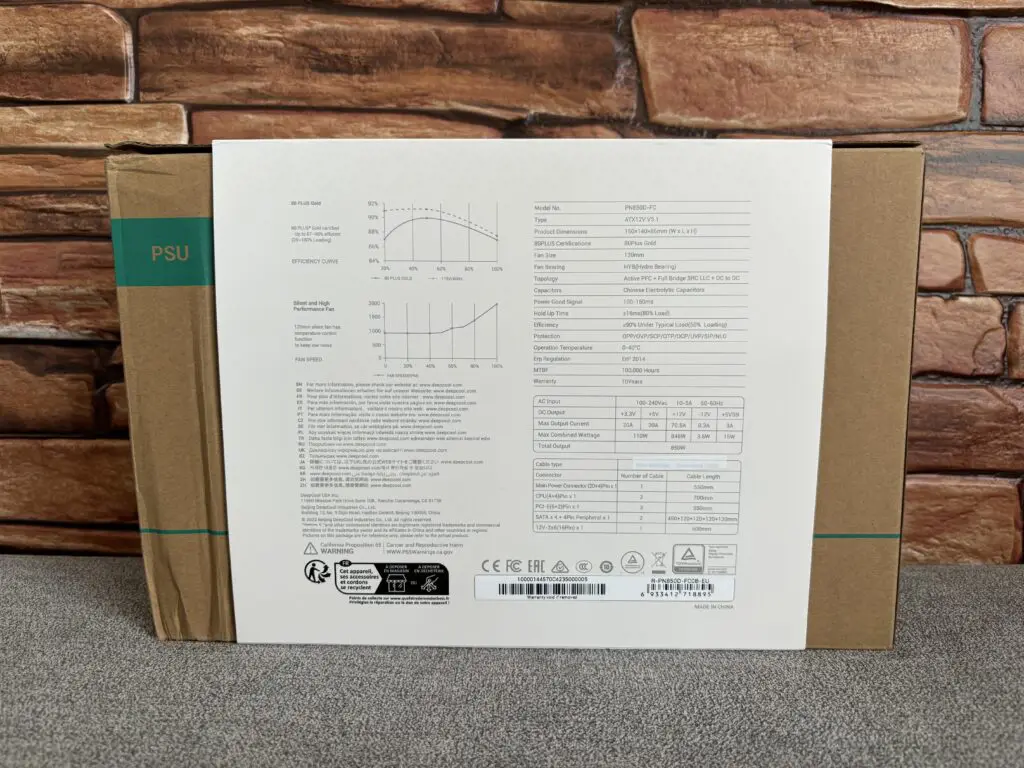

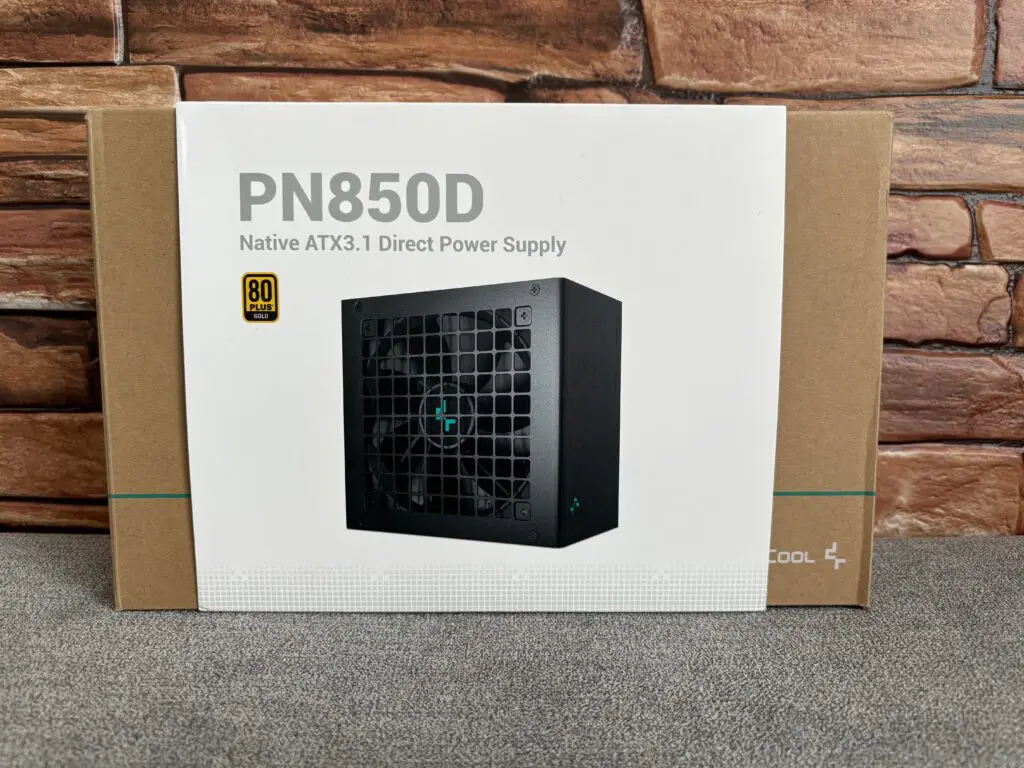

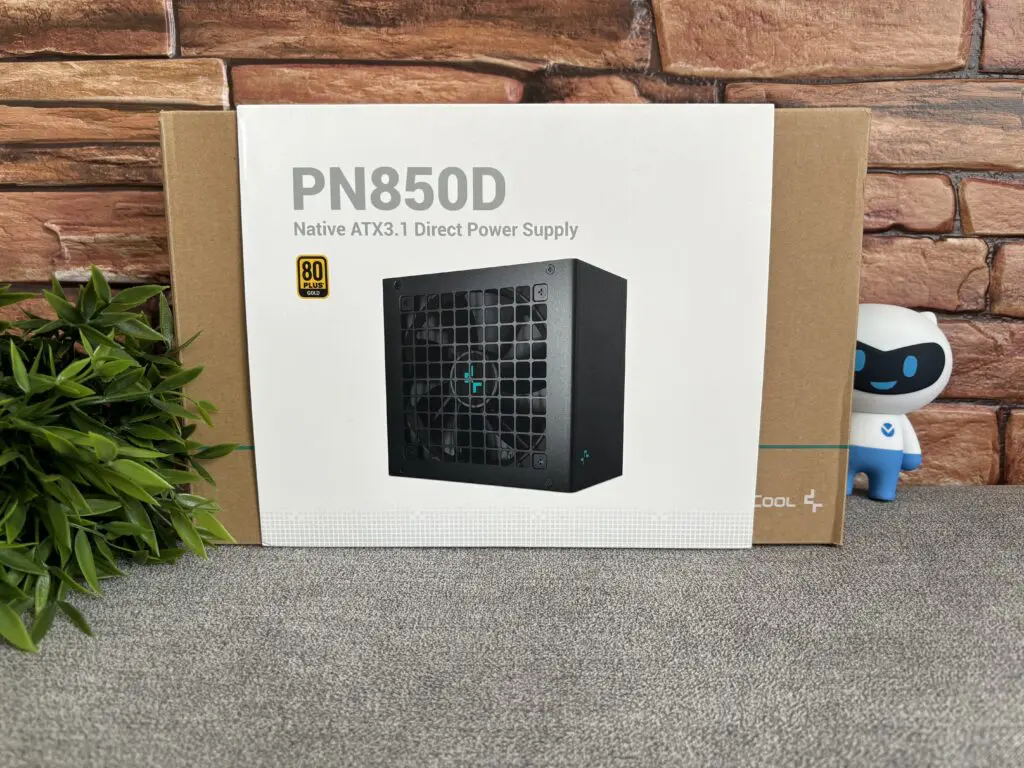

Zasilacz zapakowany jest w kartonowe pudełko, którego stylistyka bardzo nawiązuje do wcześniej testowanego produktu DeepCool – chłodzenia AK620. Podobnie jak tam, zasilacz zapakowany jest w prostopadłościenny karton. Ciekawym rozwiązaniem jest kolorowa, zsuwana część na której zostały umieszczone praktycznie wszystkie grafiki i informacje. Część wykonana z szarego kartonu stanowi ochronną bazę. Jak widać na zdjęciach – spisuje się dobrze bo opakowanie nosi ślady walki z grawitacją 🙂 Jednak zawartość przeszła to starcie bez żadnego uszczerbku.

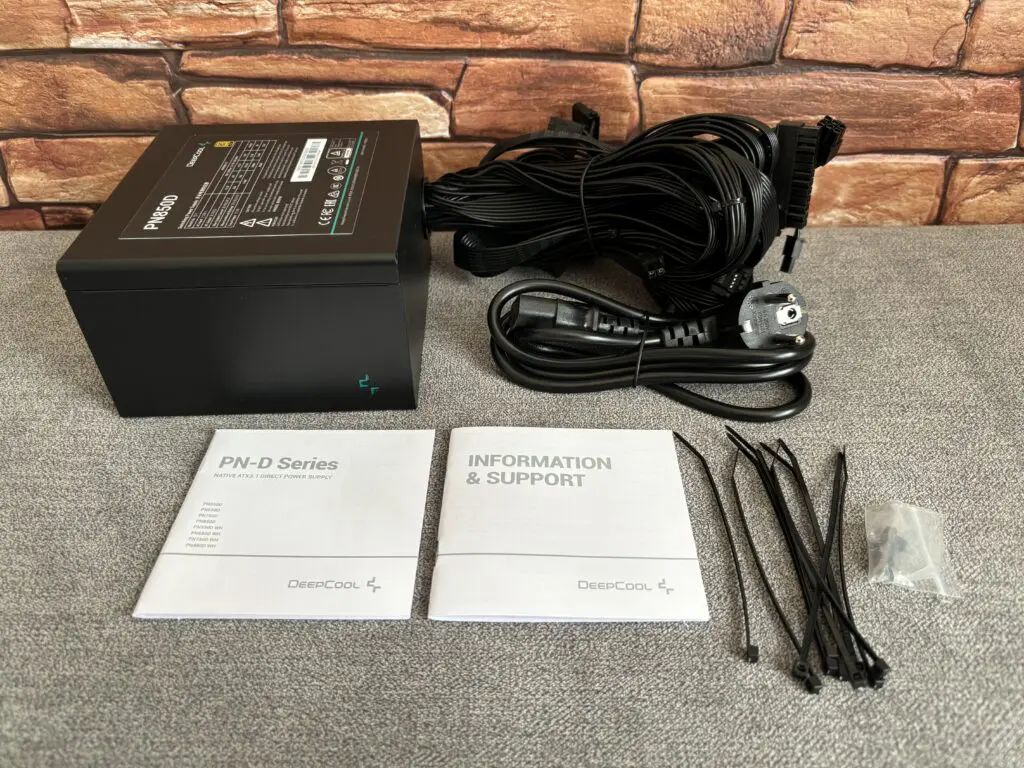

Wyposażenie, jak to przystało na klasę budżetową, jest skromne i ogranicza się do:

  • zasilacza,
  • kabla zasilającego,
  • śrubek montażowych i opasek zaciskowych,

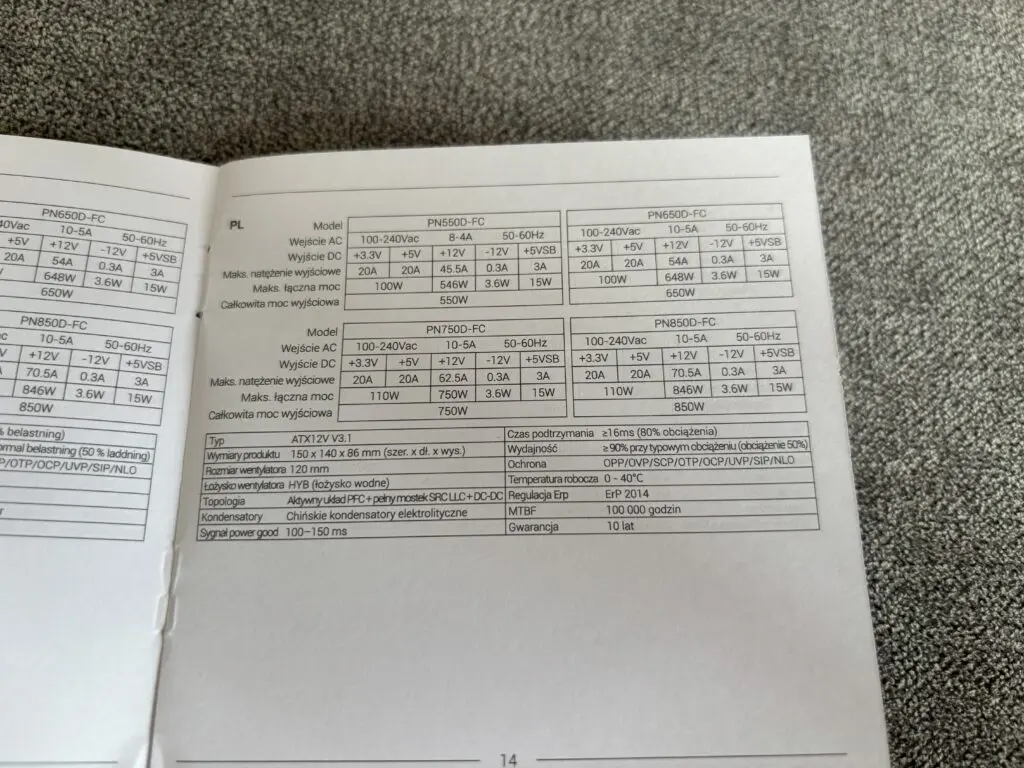

  • ilustrowanej instrukcji obsługi.

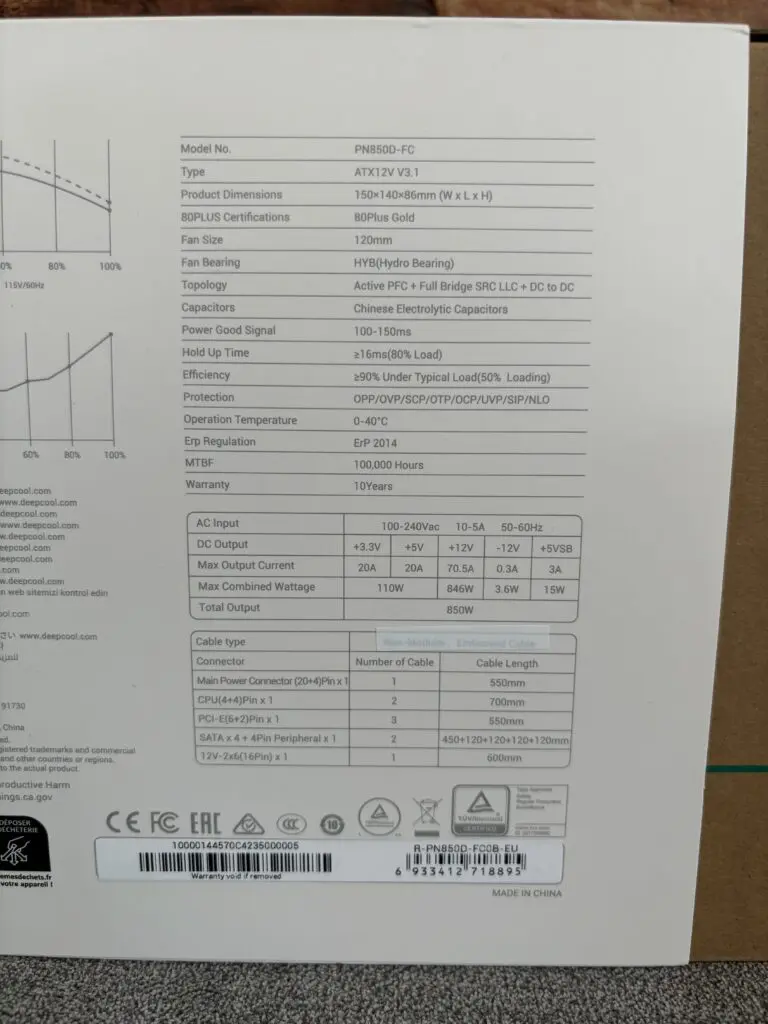

Z dodatkowych informacji możemy znaleźć rozpiskę długości poszczególnych kabli (zasilacz jest konstrukcją, w której wszystkie kable są przymocowane na stałe, nie ma możliwości odpięcia któregokolwiek kabla, jeśli go nie używamy):

  • kabel 24 pin (20 + 4) do zasilania płyty głównej o długości 550mm,
  • kabel 8 pin (4 + 4) do dodatkowego zasilania procesora na płycie głównej – 700mm,
  • dwa kable z 2 złączami PCIe 8 pin (6 + 2) o długości 550mm,
  • złącze Molex – 930mm,
  • złącza SATA – 450/570/690/810 mm,
  • kabel z 2 złączami SATA i jednym Molec o długości 650mm.

Dostarczony przez producenta zestaw okablowania ma wystarczającą długość do standardowej wielkości obudowy. Ilość złączy wystarczy do naprawdę rozbudowanych konfiguracji do domowego użytku.

IMG 7720
Przewody

WYGLĄD

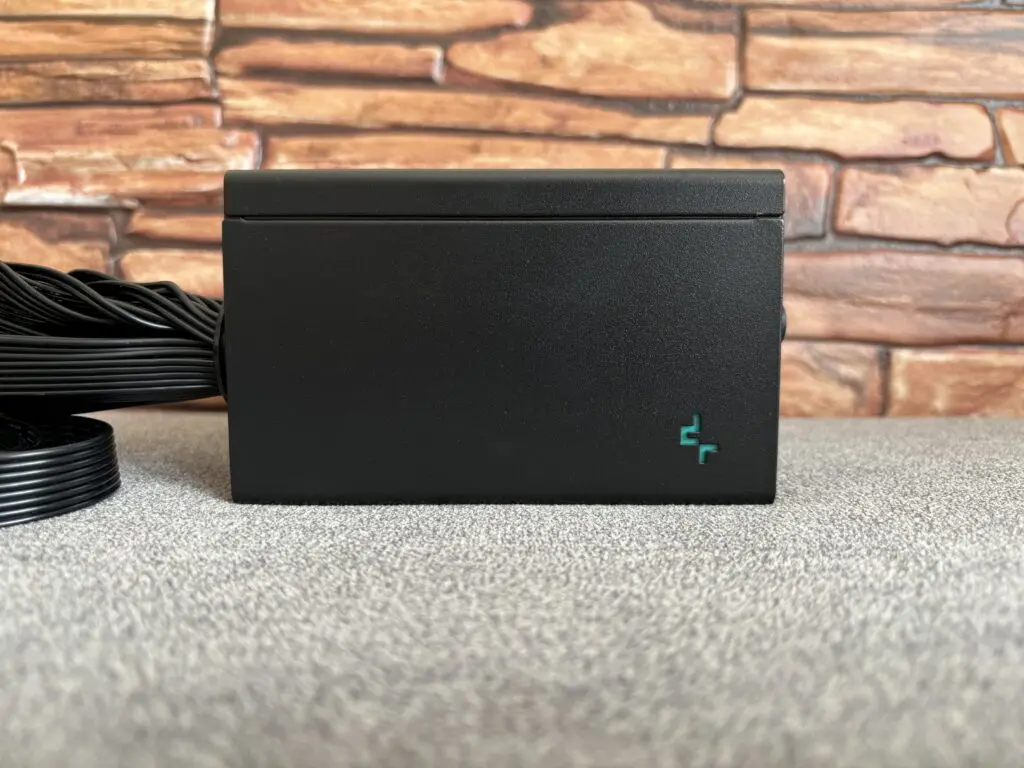

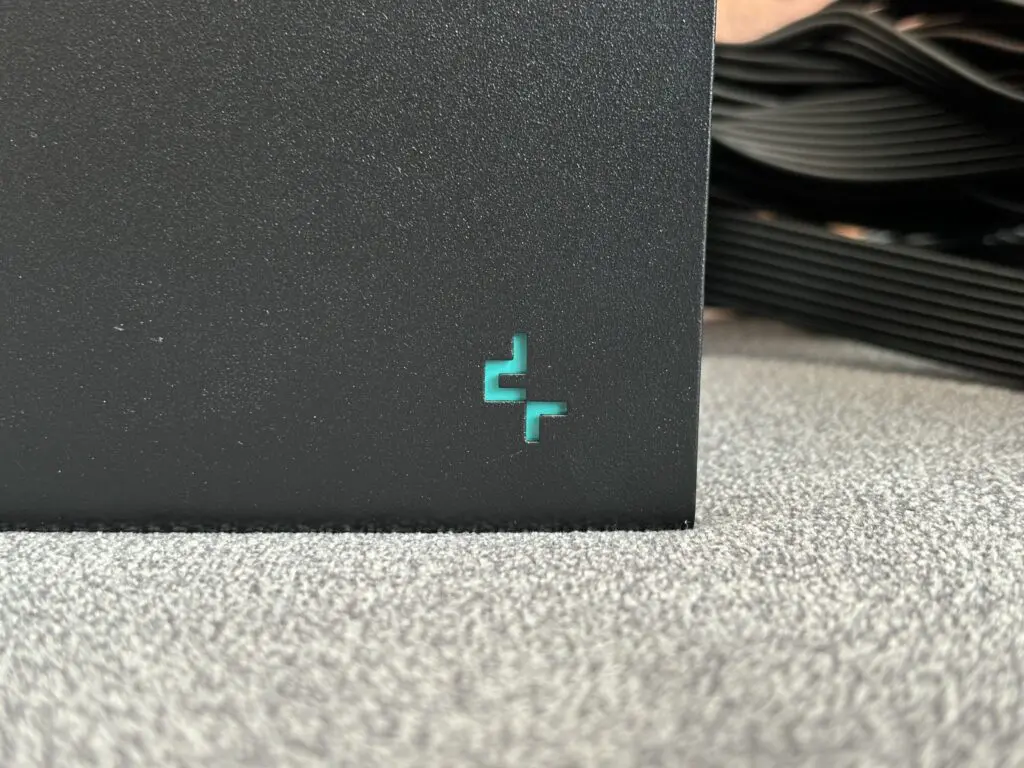

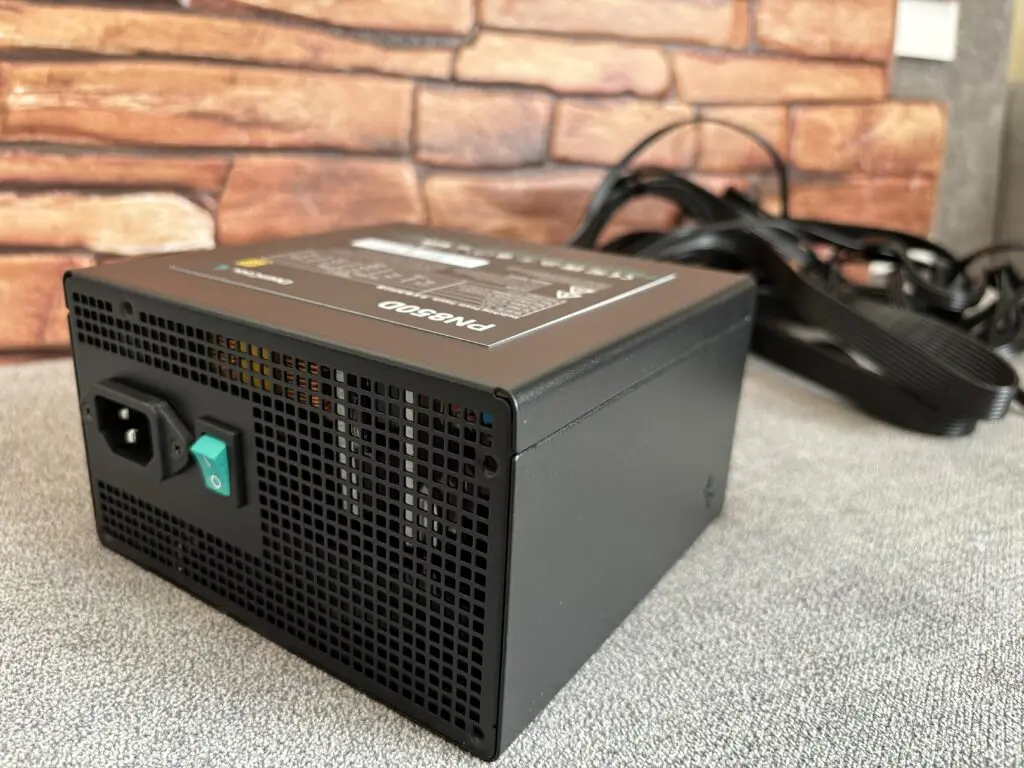

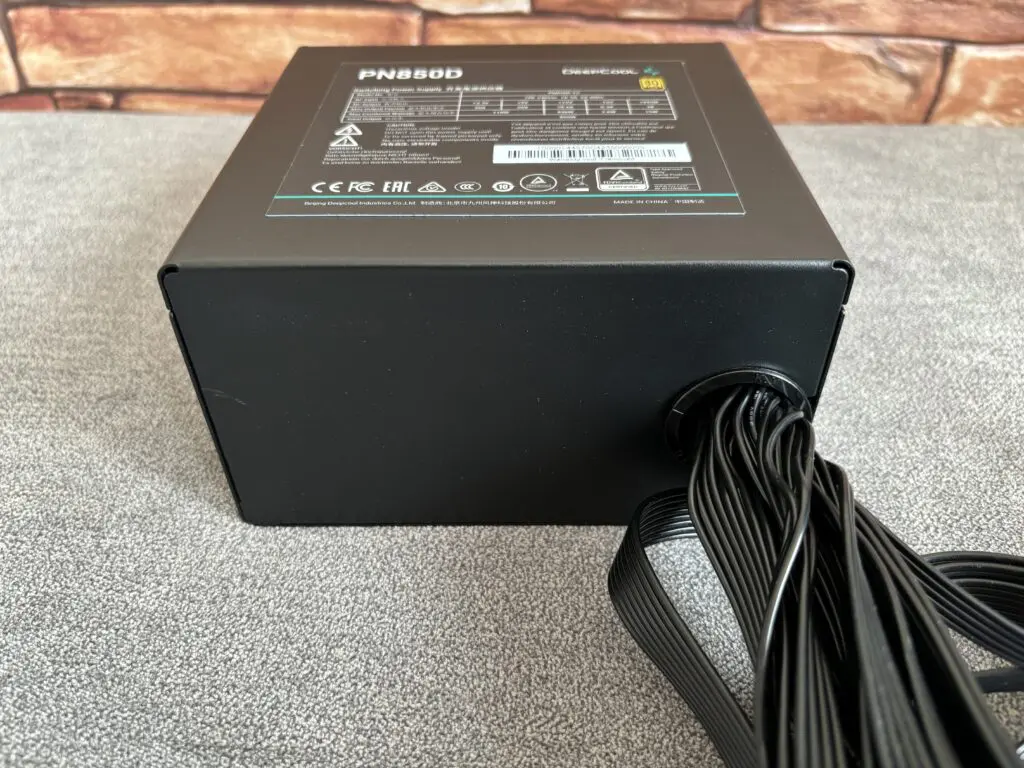

Zasilacz ma kompaktowe wymiary (tylko 140 mm głębokości!). Jego konstrukcja jest podobna do innych zasilaczy DeepCool. Zasilacz pokryty jest bardzo dobrej jakości czarną farbą, na której nie zostają odciski palców. Nie znalazłem żadnych niedociągnięć jakościowych. Ciekawym akcentem stylistycznym jest wycięte logo DP, które zostało umieszczone na dwóch głównych bokach. Pod logiem przebija zielony (miętowy?) kolor, który jest charakterystyczny dla tej marki.

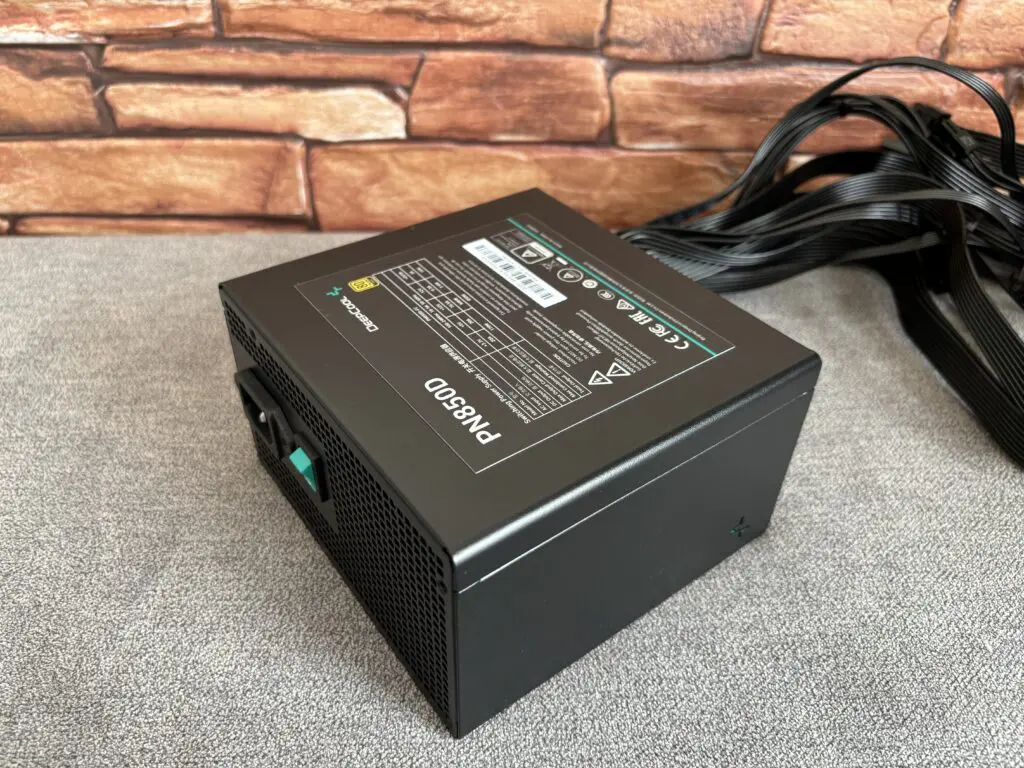

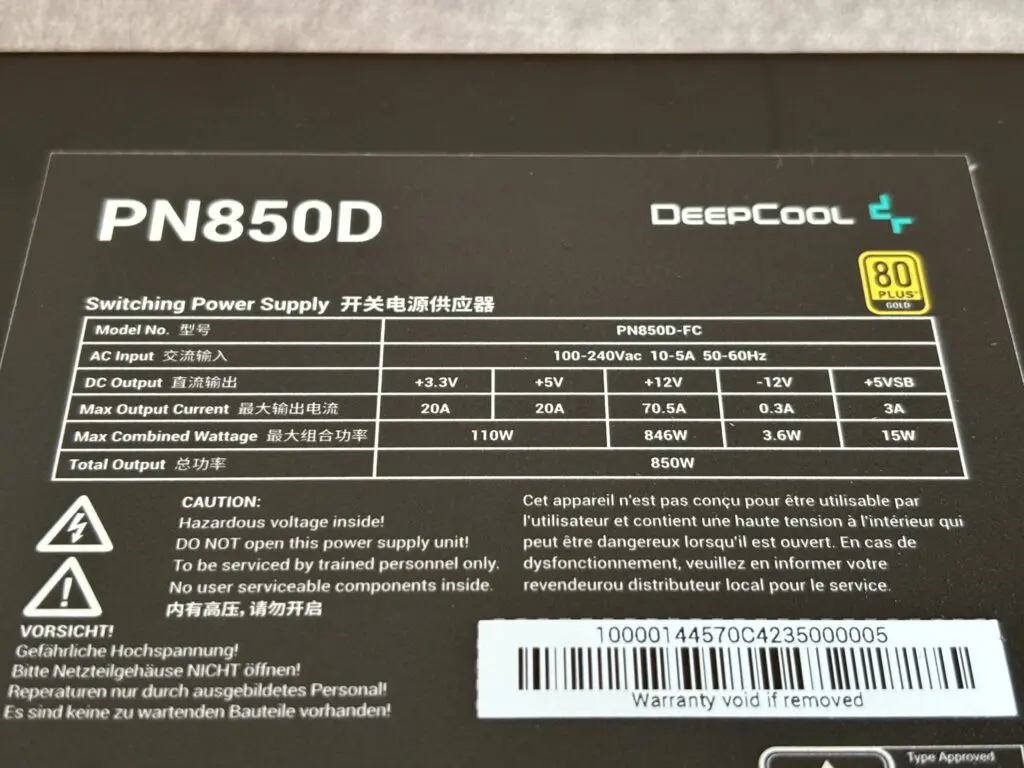

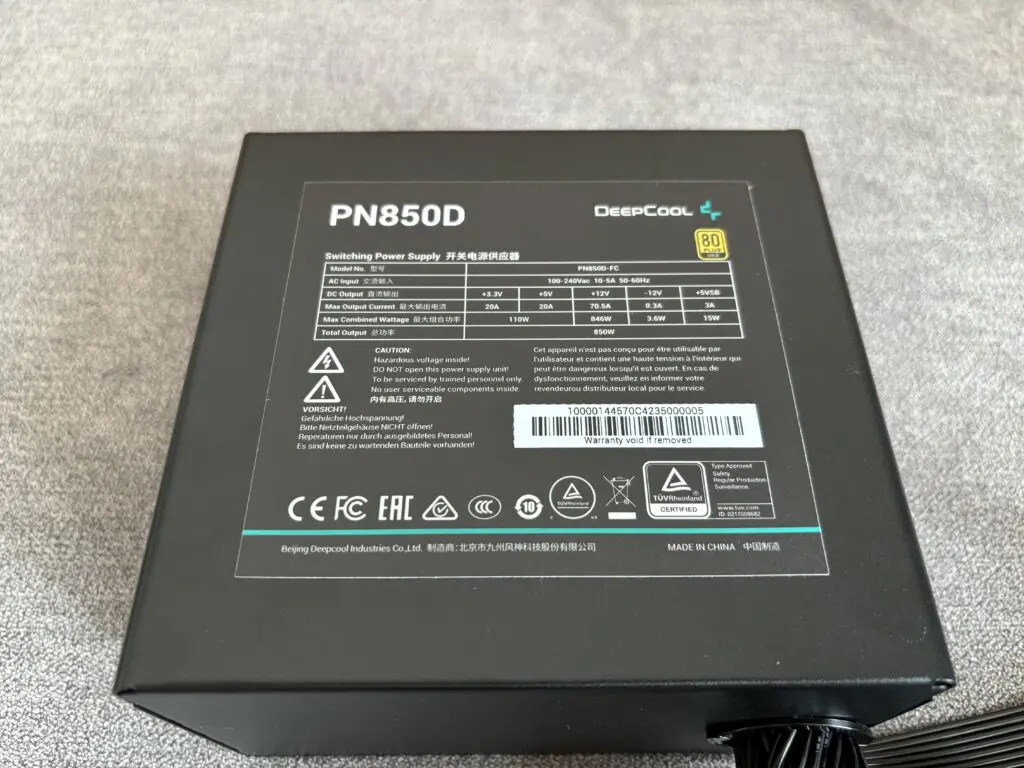

Na górze zasilacza producent umieścił dużą naklejkę z najważniejszymi informacjami technicznymi.

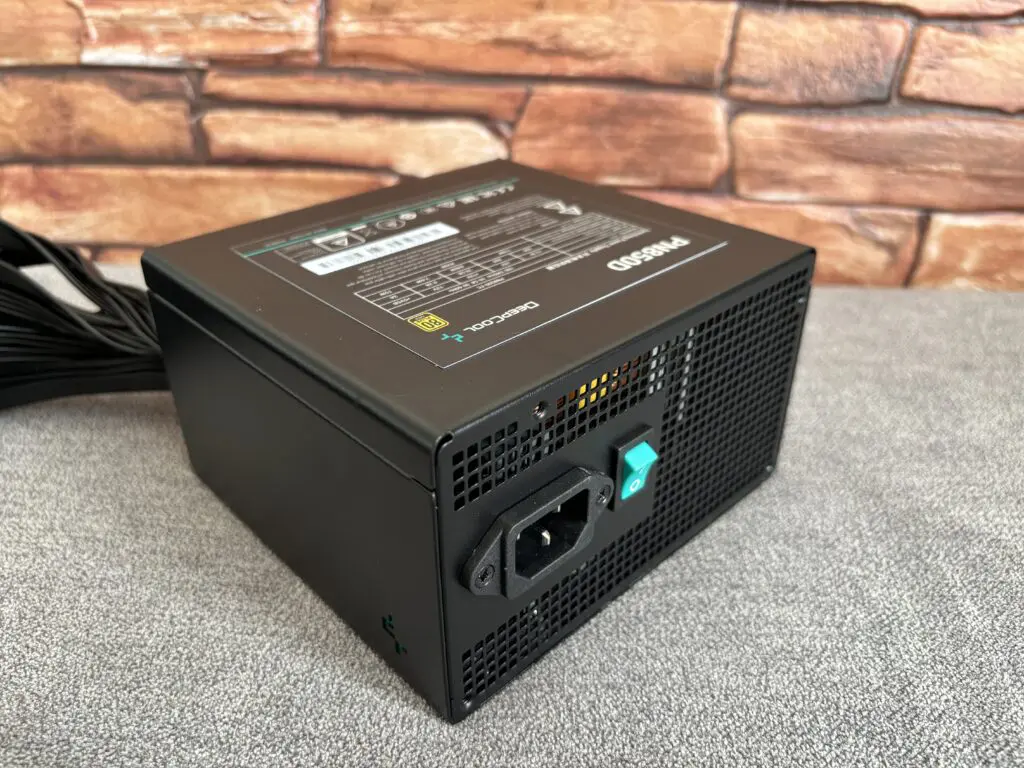

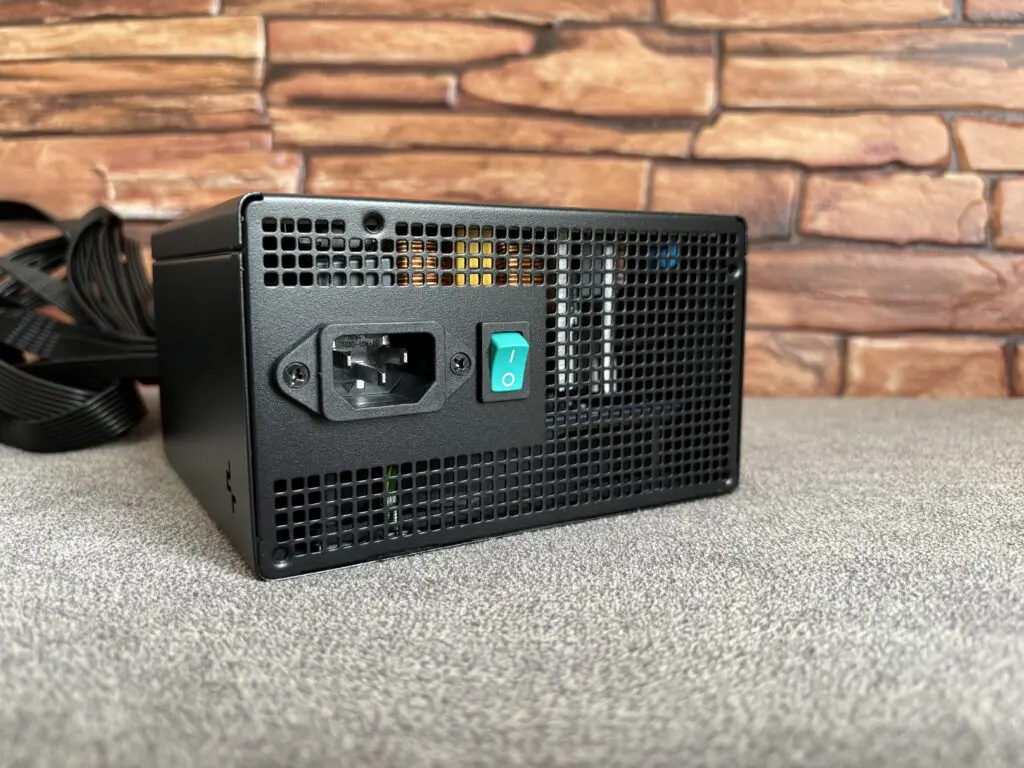

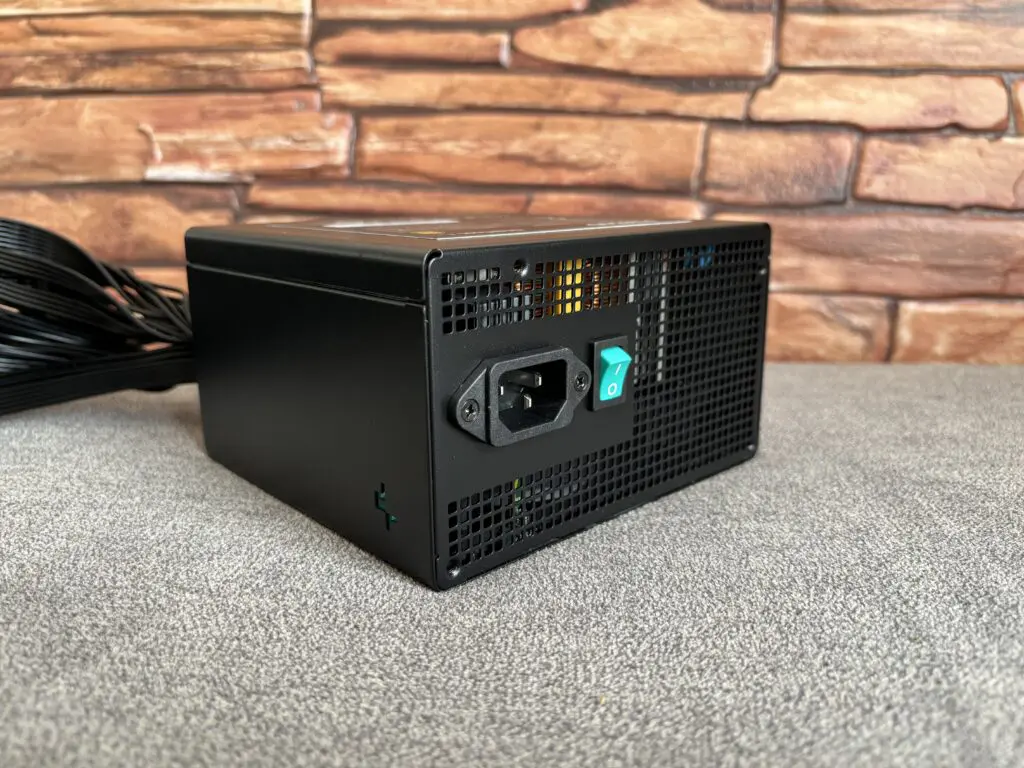

Tył składa się z perforowanej blachy (perforacja w kształcie kwadratów), która zapewnia dobry przepływ powietrza. Producent umieścił tutaj również złącze zasilania oraz włącznik, który jest w charakterystycznym miętowym kolorze.

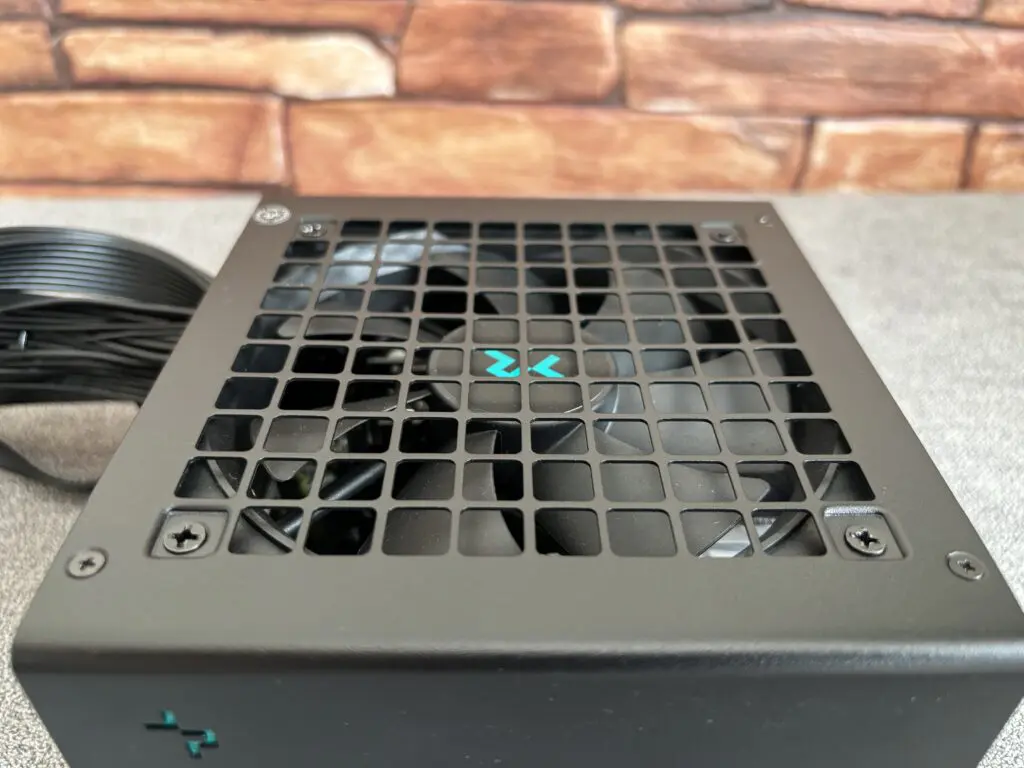

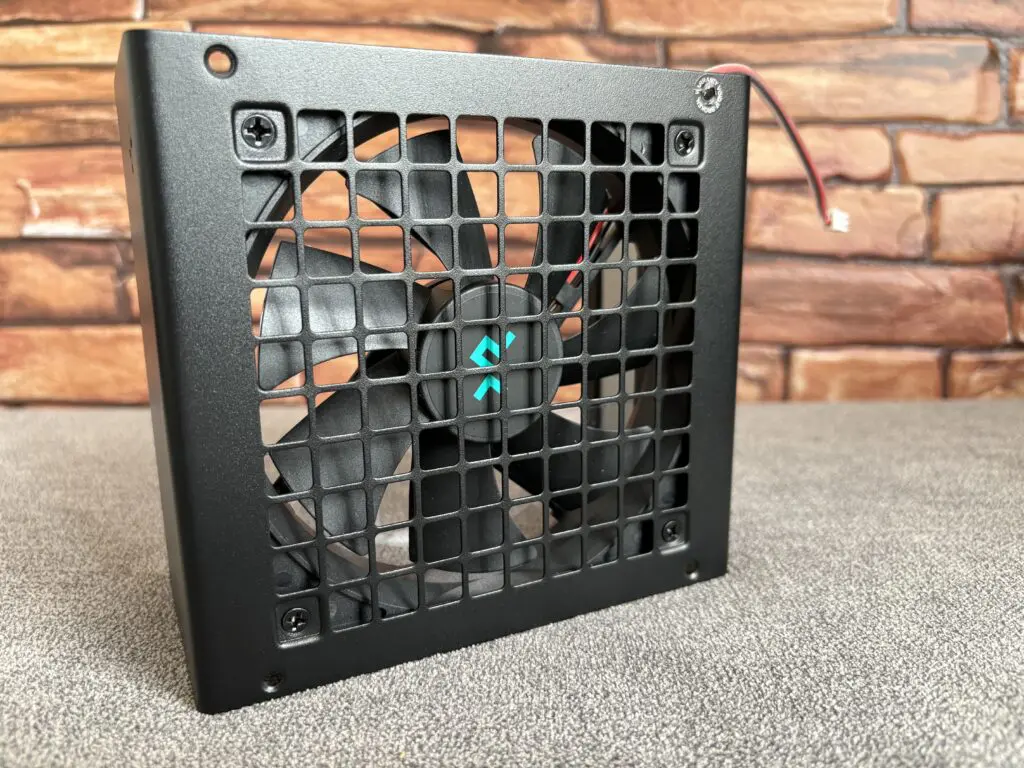

Motyw kwadratowej perforacji został powtórzony na pokrywie wentylatora. Tworzy to ciekawy efekt wizualny oraz nie stawia zbytniego oporu przepływającemu powietrzu.

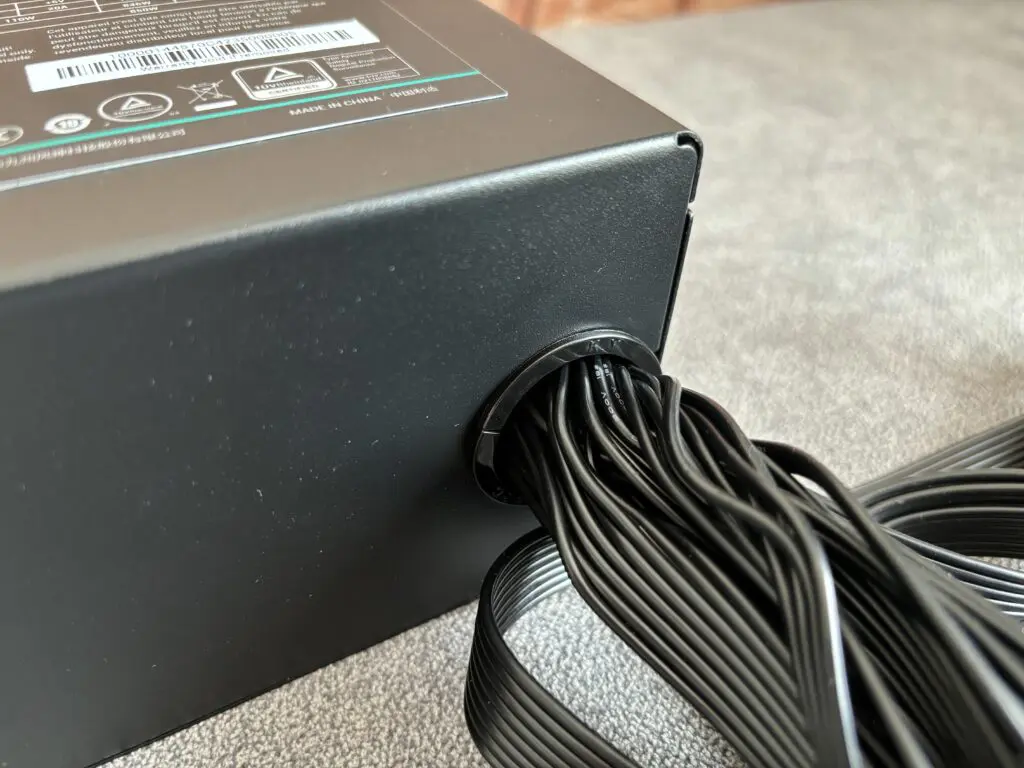

Szkoda, że kable w testowanym modelu nie są w oplocie (nawet ten zasilający płytę główną). Co prawda pojedyncze przewody są pozłączane ze sobą ale jednak.

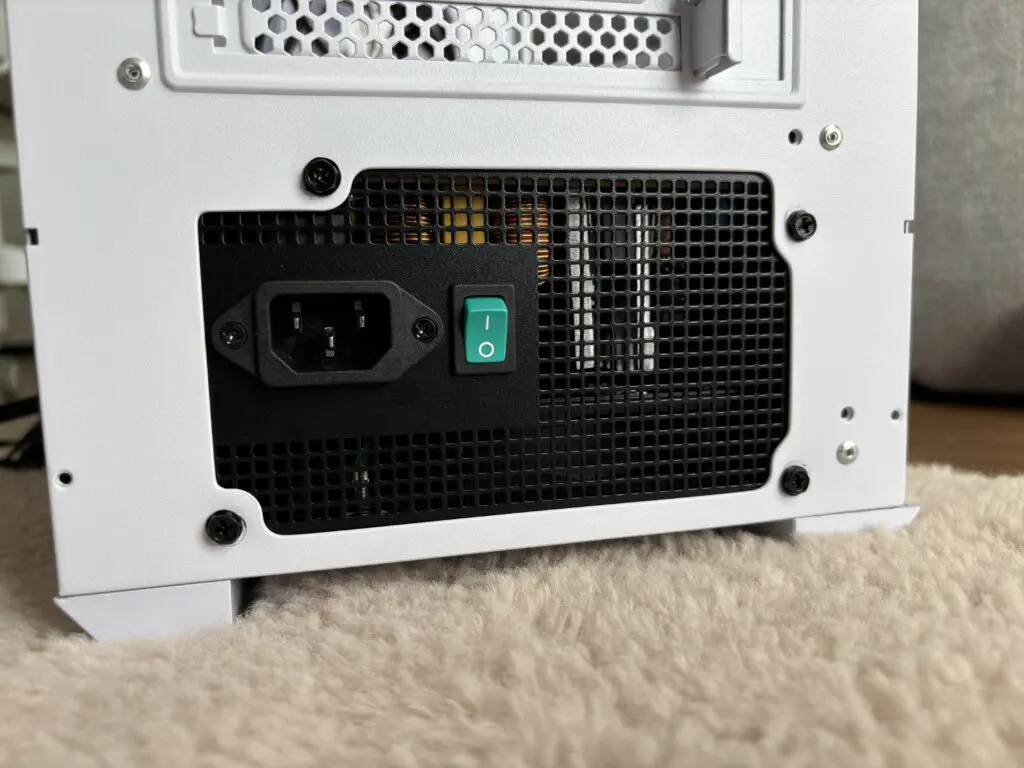

Zasilacz po montażu w obudowie wygląda następująco. Jak na swoją moc – jego wymiary są naprawdę niewielkie.

BUDOWA WEWNĘTRZNA

DeepCool PN850D to niemodularny zasilacz oparty na budżetowej platformie firmy CWT (Channel Well Technology) oznaczonej jako GPW. Jego kluczową cechą jest zgodność z ATX v3.1, co pozwala na dostarczenie 200% maksymalnej mocy przez krótki okres (0,1 ms), dzięki czemu jest kompatybilny z obecnymi i przyszłymi procesorami graficznymi. Dla dalszej redukcji kosztów, zastosowano wyłącznie kable stałe, rezygnując z kabli modułowych.

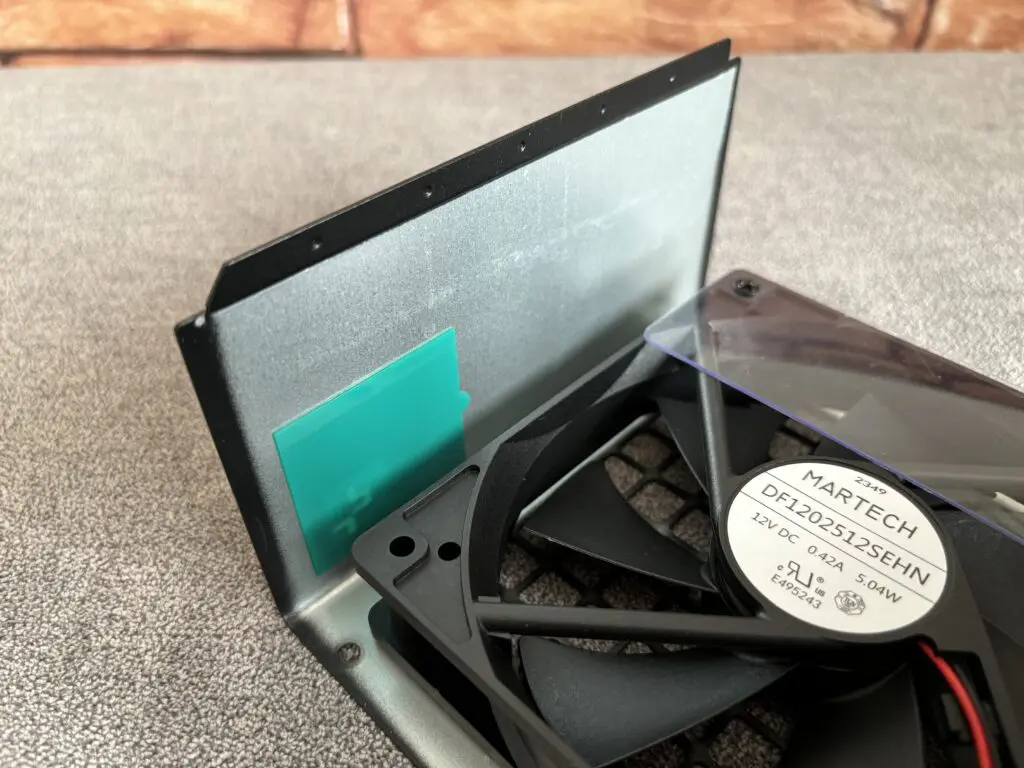

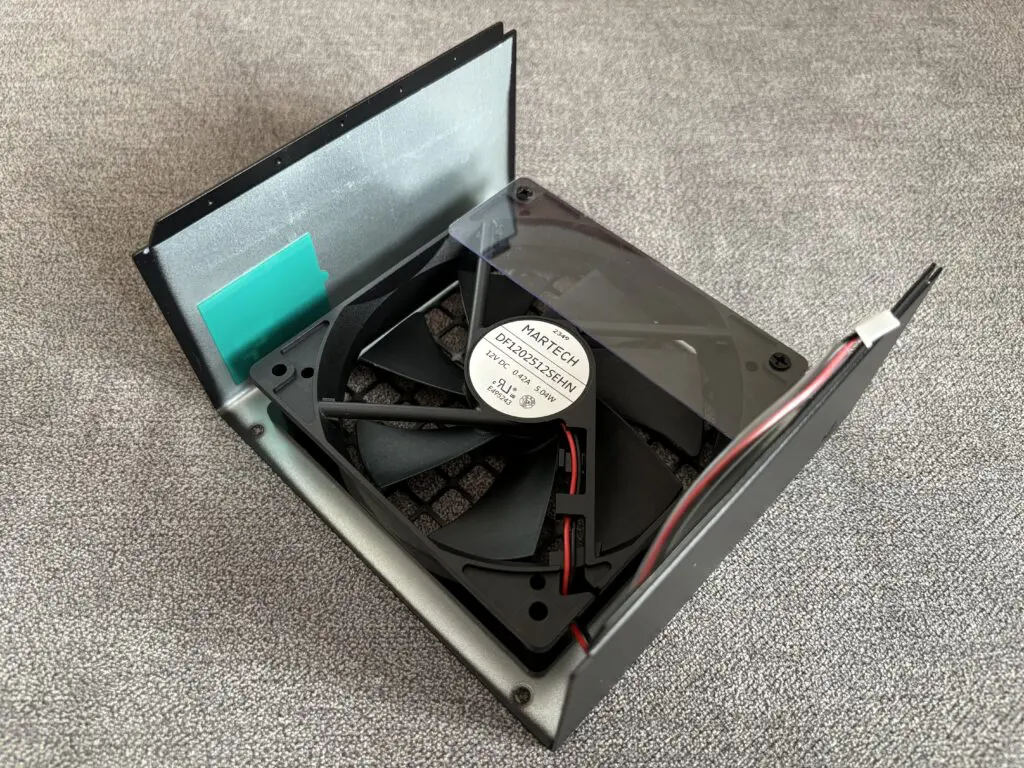

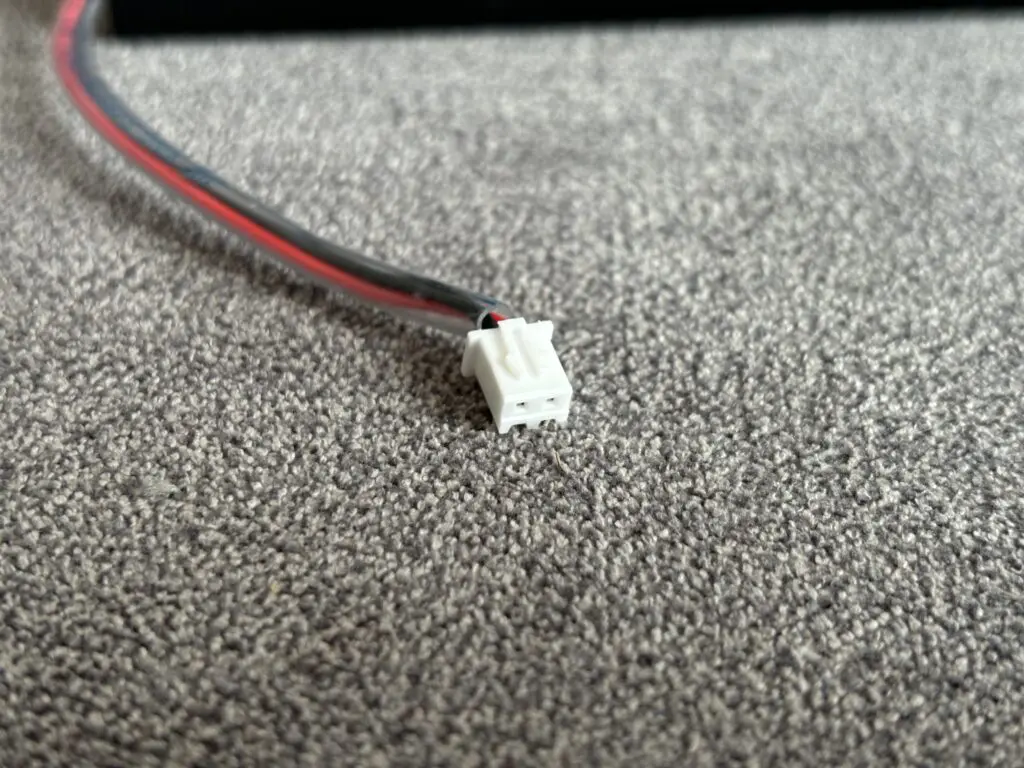

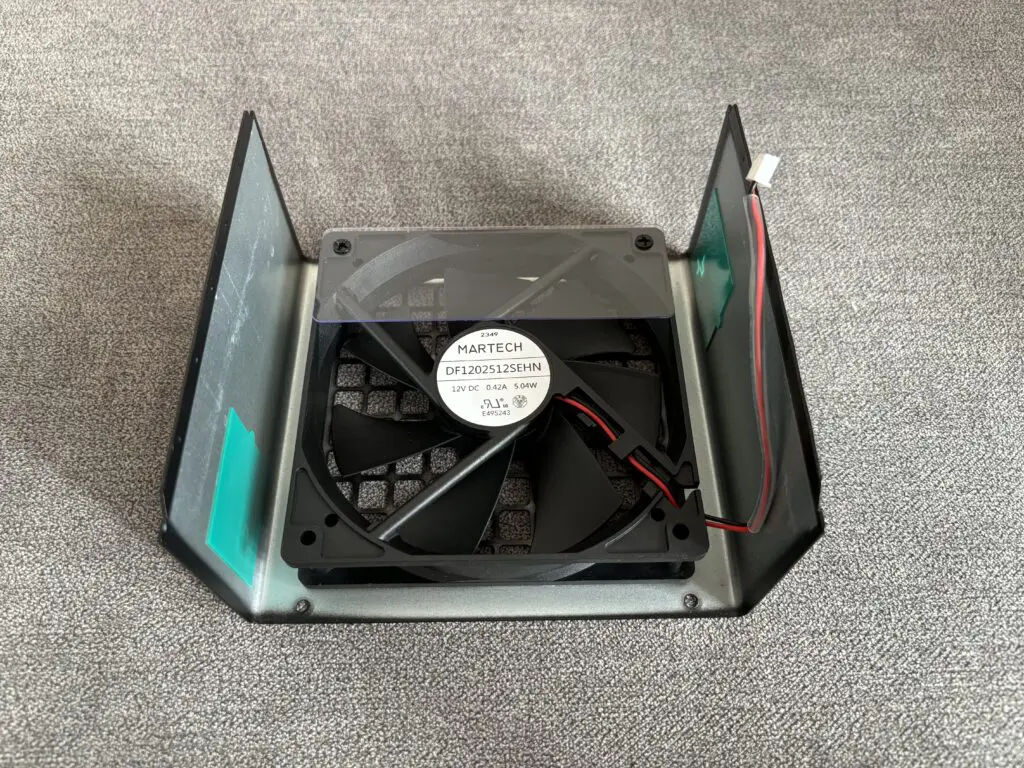

Do chłodzenia PN850D został użyty wentylator Martech DF1202512SEHN. Jest to jednostka 12V (0.42A) o rozmiarze 120mm i wyposażonym w łożysko olejowe. Wtyczka nie jest wlutowana w PCB i w razie awarii jest możliwość wymiany wentylatora na taki sam lub inny spełniający wymagania. A może ten fakt być pomocny w przyszłości bo wentylatory Martech nie należą do najmniej awaryjnych…

Moce

Szyna 3.3V 5V 12V 5VSB -12V
Maks. moc Ampery 20 20 70.5 3 0.3
Waty 110 846 15 3.6
Całkowica moc maksymalna (W) 850

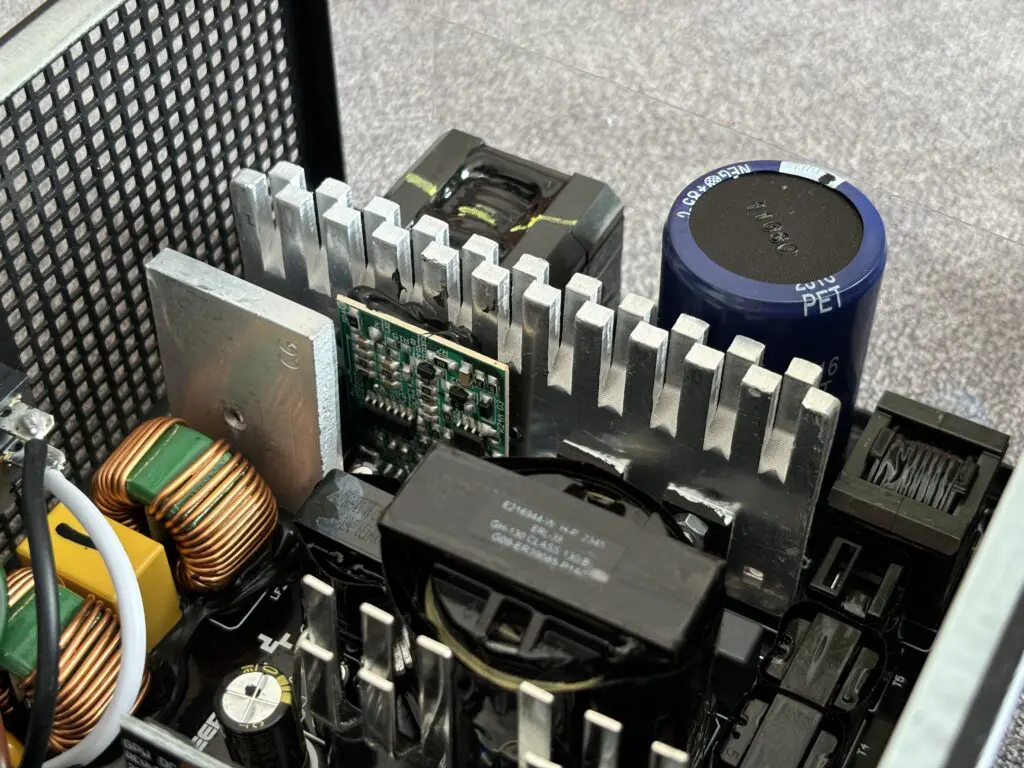

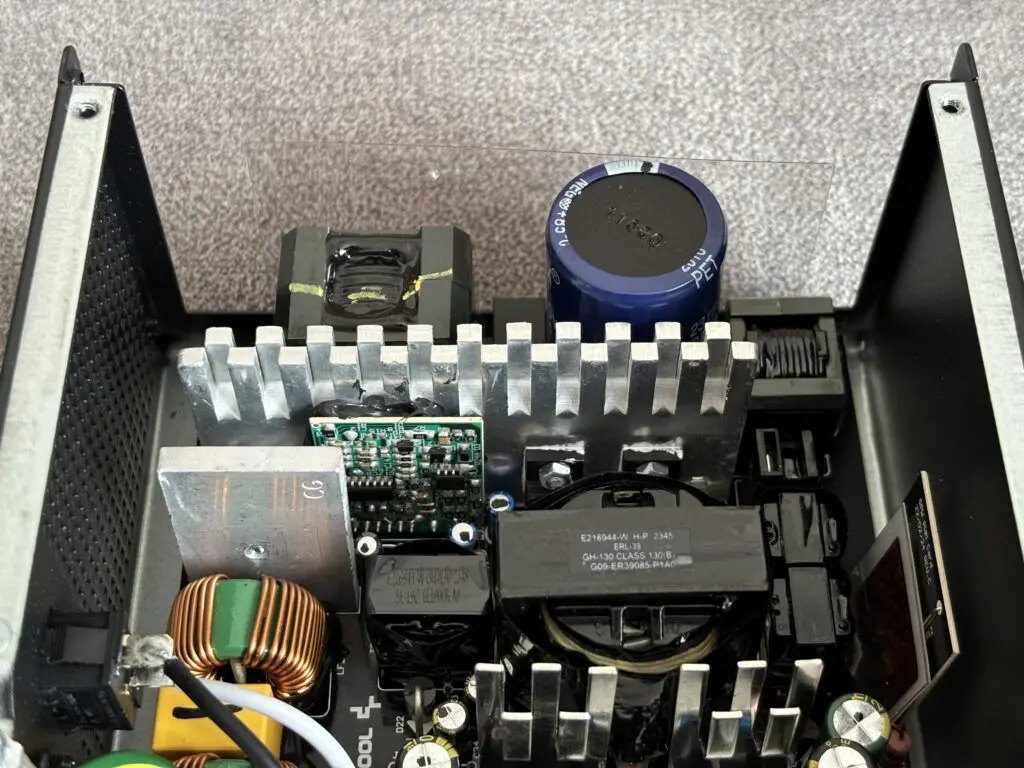

Wnętrze

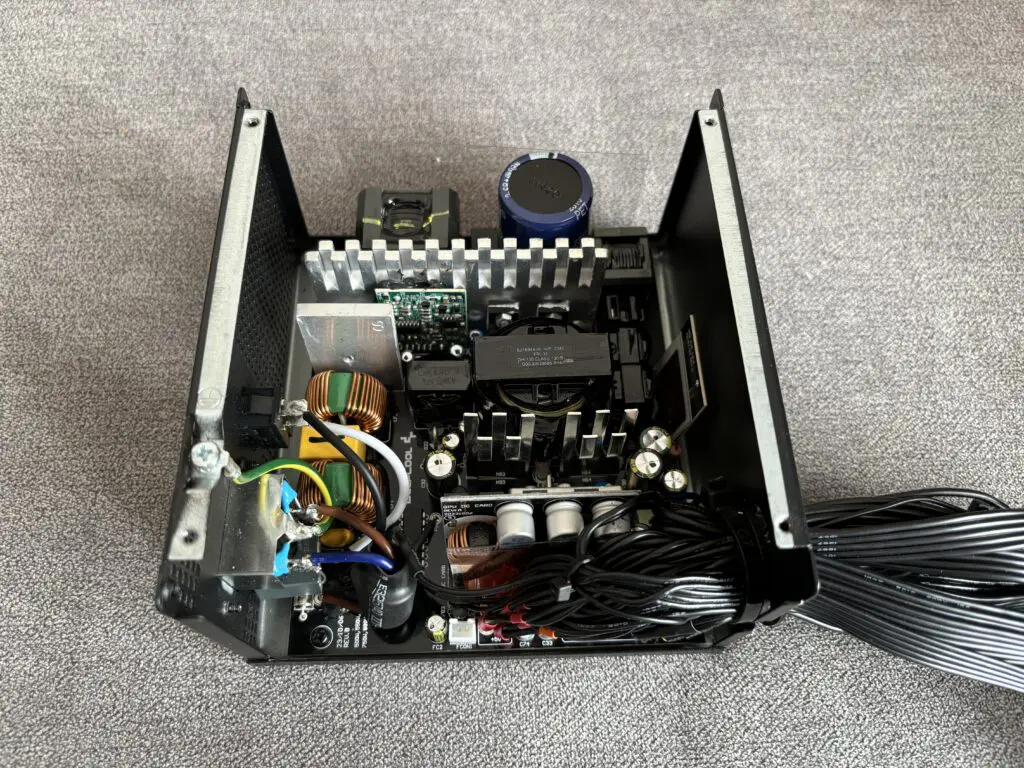

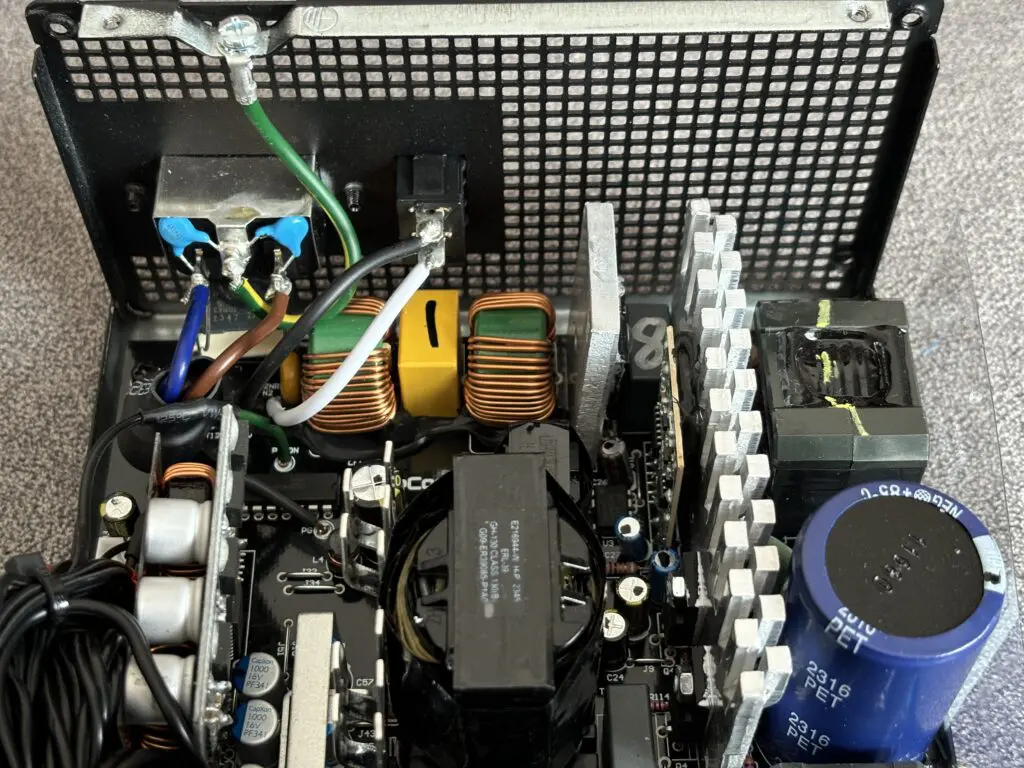

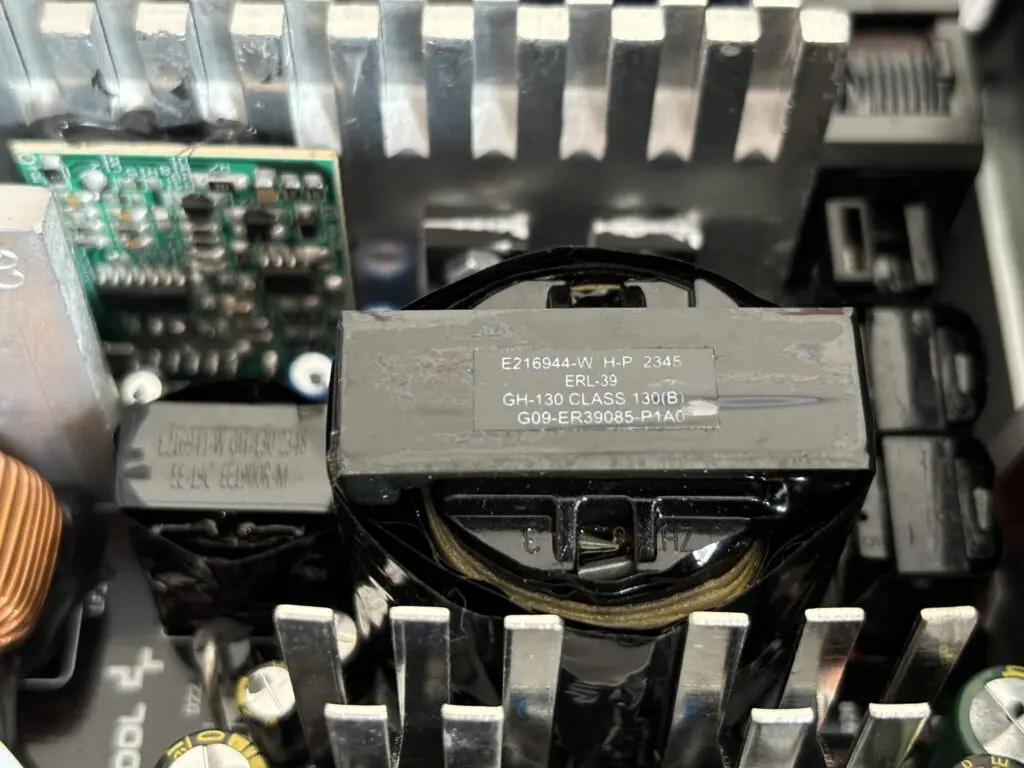

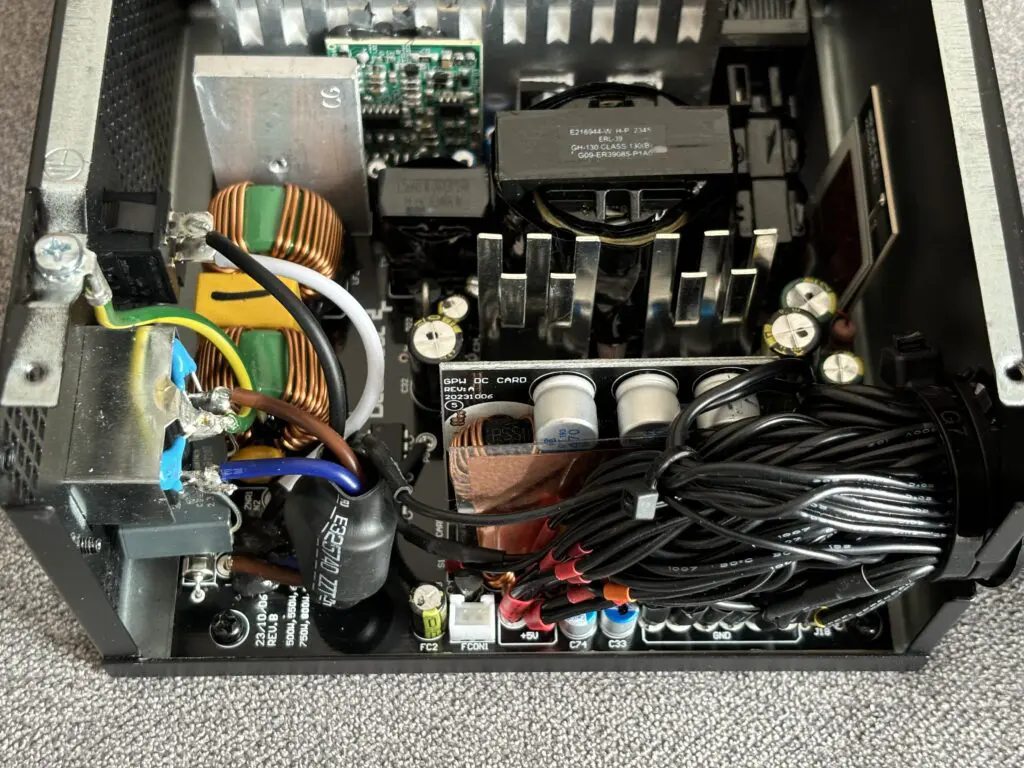

DeepCool w swoim produkcie korzysta z rozwiązania, którego producentem jest Channel Well Technology (CWT). Wykorzystana platforma nosi kodową nazwę GPW. Platforma ta jest tańsza i mniej wydajna niż inne platformy tego producenta jak CSZ i GPX.

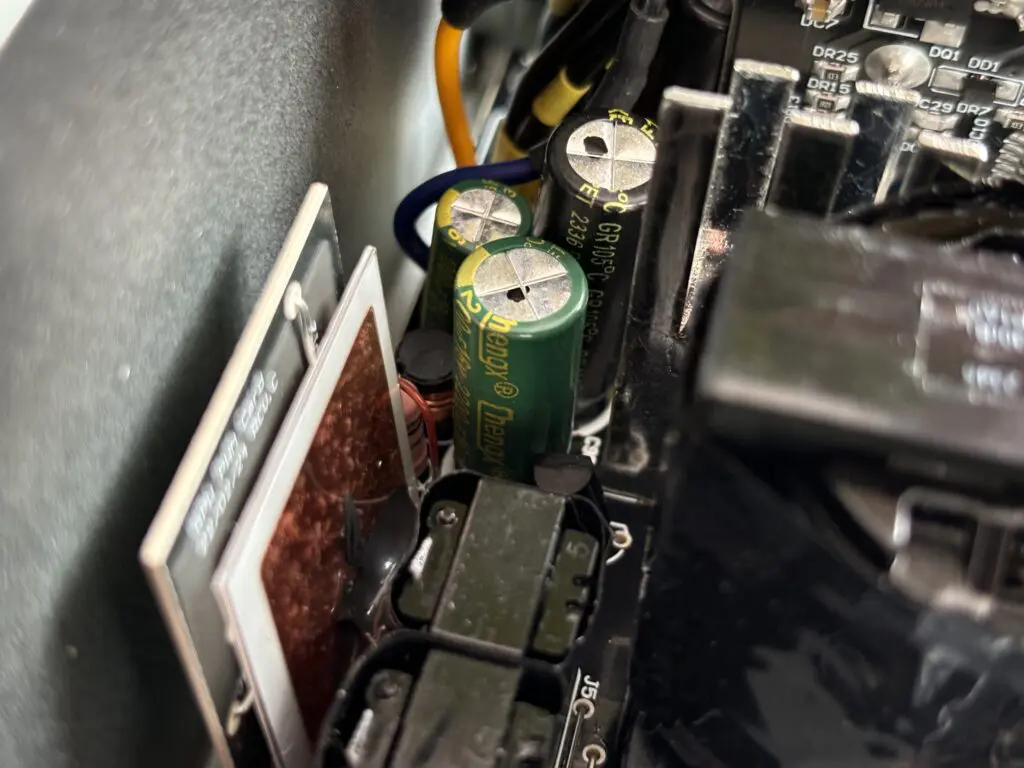

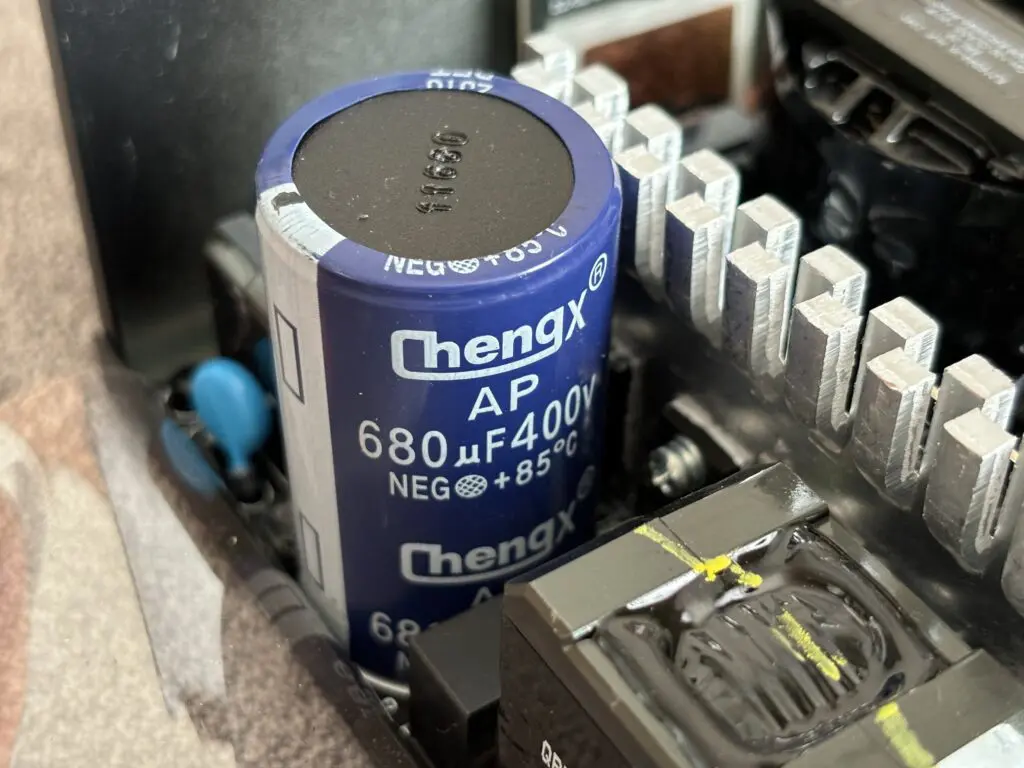

Zastosowane tranzystory FET po stronie pierwotnej pochodzą od Great Power i Silan. Kondensatory zbiorcze są produkowane przez Chengx, dużego producenta, który wytwarza produkty dla niektórych najlepszych japońskich marek kondensatorów. Po stronie wtórnej, szyna 12 V posiada zamontowane tranzystory Infineon FET, a szyny pomocnicze przetwornice DC-DC. Kondensatory filtrujące pochodzą od Chengx (elektrolityczne i polimerowe), CapXon (polimer) i Elite (polimer). Zastosowane kondensatory są dobrej jakości i nie ma co martwić się o ich żywotność. Zasilacz ma dziesięcioletnią gwarancję, ale nie jestem pewien, czy zamontowany wentylator wytrzyma tak długo, zwłaszcza w nieoptymalnych warunkach, w jakich musi pracować wentylator zasilacza.

Pod względem jakości wykonania nie ma co zarzucić – jest poprawnie.

Komponenty

Ogólne
Producent (OEM) CWT
Platforma GPW
Typ PCB Jednostronna
Strona główna
Filtr przejściowy 2x Y, 1x X, 2x CM dławiki, 1x MOV , 1x CAP200DG (Discharge IC)
Zabezpieczenie przepięciowe 1x NTC Termistor SCK-056 (5 Ohm @25°C) & bezpiecznik
Mostkowy prostownik
1x GBU1506
APFC MOSFETs
2x Great Power GP28S50 (500V, 28A, Rds(on): 0.125Ohm) &
1x SPN5003 FET
Dioda wzmacniająca APFC
1x CRXI06D065G2
Kondensator
1x Chengx (400V, 680uF, 2000h @ 85°C, AP)
Przełączniki
4x Silan Microelectronics SVF20N50F (500V, 12.6A @ 100°C, Rds(on): 0.27Ohm)
Kontroler APFC
Champion 6500UNX
Sterownik rezonansowy
Champion CM6901X
Topologia
Strona główna: APFC, Full-Bridge & LLC converter
Strona wtórna: Synchronous Rectification & DC-DC converters
Strona wtórna
+12V MOSFETs 6x Infineon BSC014N04LS (40V, 100A @ 100°C, Rds(on): 1.4mOhm)
5V & 3.3V DC-DC Converters: 4x SPN3006 (30V, 57A @ 100°C, Rds(on): 5.5mOhm)
PWM Controller(s): ANPEC APW7159C
Kondensatory filtrujące Electrolytic:
11x Chengx (2,000 @ 105°C, GR),
Polyme: 9x CapXon, 3x Elite, 3x Chengx, 2x
Supervisor IC IN1S4291-DCG
Wentylator Martech DF1202512SEHN (120mm, 12V, 0.42A, Rifle Bearing Fan)
5VSB obwód
Sterownik PWM Standby Power Integrations TNY2907PG

DZIAŁANIE

Zasilacz testowałem u siebie ok tygodnia. Przez ten czas nie zauważyłem żadnej niestabilności podczas pracy na mocno podkręconej jednostce (a cały mój komputer wg moich obliczeń w stresie powinien pobierać w okolicach 400-450W). Dodatkowo doceniam cichą pracę wentylatora, który podczas niewielkiego obciążenia jest praktycznie niesłyszalny. Pod mocniejszym zestawem niż mój praca wentylatora pewnie byłaby szybsza jednak do 50% obciążenia, jak u mnie, wentylator pracuje na najniższych możliwych obrotach.

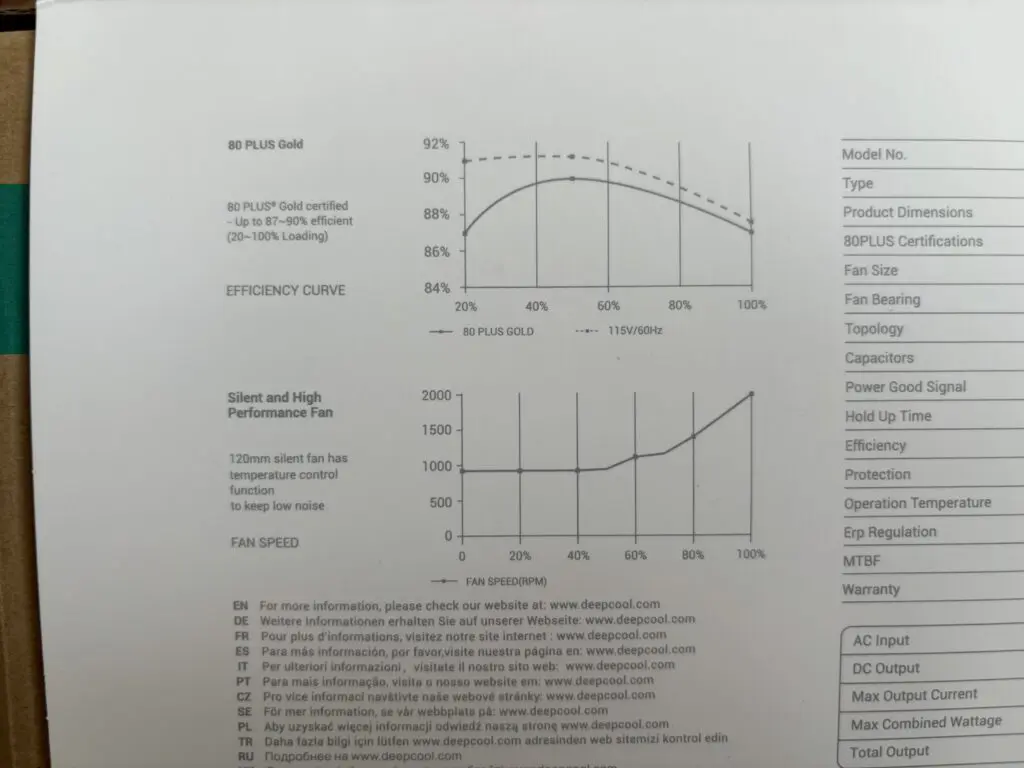

Warto w tym momencie dodać, że zastosowany certyfikat 80PLUS Gold wskazuje, że wysoki procent energii elektrycznej jest zamieniany na użyteczną moc, dzięki czemu tracimy mniej ciepła i oszczędzamy więcej pieniędzy na rachunku za energię elektryczną. Certyfikat ten gwarantuje sprawność wyższą niż 87%, 90% i 87% przy odpowiednio 20%, 50% i 100% obciążeniach roboczych.

PODSUMOWANIE

DeepCool jest znanym producentem rozwiązań chłodzących, ale od dłuższego czasu cieszy się również dużą popularnością na rynku zasilaczy. W podtrzymaniu tej popularności na pewno pomoże mu testowany zasilacz PN850D, który cechuje się dużą mocą wynoszącą 850W oraz certyfikatem 80Plus Gold. Nie bez znaczenia jest również wygląd, który podążą za współczesnymi standardami (czarny kolor) a ciekawym stylistycznie urozmaiceniem są grille z kwadratową kratką. Również logo producenta z miętowym wypełnieniem czyni dodaje pewną kropkę na „i”. Szkoda tylko, że w tej cenie nie dostajemy okablowania modułowego oraz ani nawet w oplocie. Również zastosowany wentylator nie należy do marki słynącej z jednostek bezawaryjnych. Na szczęście jest aż 10 lat gwarancji!

Cena: ok 550zł.

Zalety:

  • przystępna cena,
  • duża moc,
  • cicha praca,
  • jakość wykonania,
  • stabilność napięć,
  • certyfikat 80Plus Gold,
  • 10 letnia gwarancja.

Wady:

  • tylko podstawowe wyposażenie,
  • brak języka polskiego w instrukcji,
  • średniej jakości wentylator,
  • brak kabli w oplocie.
