Fotowoltaika kojarzy się zwykle z ekipą montażową, rusztowaniem na dachu, dużym falownikiem wiszącym w kotłowni i instalacją kosztującą kilkadziesiąt tysięcy złotych. Zendure SolarFlow 2400 Pro podchodzi do tematu trochę inaczej. Mamy panele, magazyn energii, inteligentny licznik i urządzenie, które może współpracować z domową instalacją 230 V.
Na stronie produktu wszystko wygląda wręcz banalnie.
Stawiamy urządzenie, podłączamy panele, dokładamy baterię, konfigurujemy aplikację i zaczynamy korzystać ze słońca.
Tyle teoria.
W moim przypadku szybko pojawiła się stalowa konstrukcja w ogrodzie, beton, kilkudziesięciometrowe okablowanie, własnoręcznie zarabiane MC4, wykop o głębokości około metra, rura Arot, przewiert przez ścianę garażu, elektryk, Smart Meter 3CT, pomiary i na końcu jeszcze formularze TAURON Dystrybucja.
I właśnie dlatego ten materiał powstał.
Nie będzie to jeszcze pełna recenzja Zendure SolarFlow 2400 Pro. Na nią przyjdzie czas po kilku tygodniach normalnej pracy, kiedy będę mógł pokazać konkretne dane dotyczące produkcji, magazynowania, autokonsumpcji i przede wszystkim wpływu zestawu na rachunki za energię.
Dzisiaj zaczynamy od czegoś, co moim zdaniem może być nawet ciekawsze.
Jak od kilku kartonów z urządzeniami dojść do kompletnej mikroinstalacji pracującej przy normalnym polskim domu?
I ile faktycznie jest tego całego „Plug & Play”?
Materiał powstał we współpracy z marką Zendure, która dostarczyła zestaw do testów. Producent nie miał wpływu na opisane przeze mnie doświadczenia, przebieg montażu ani wnioski zawarte w artykule.
Plan był zupełnie inny
Początkowo SolarFlow miał trafić do innego projektu związanego z budową drewnianego domku. Terminy zaczęły się jednak przesuwać i zamiast trzymać bardzo ciekawy zestaw przez kolejne miesiące w kartonach, zmieniłem plan.
Zendure trafiło do mojego głównego domu.
Z perspektywy testu wyszło to chyba nawet lepiej.
Tutaj nie interesuje mnie idealny scenariusz przygotowany specjalnie pod fotowoltaikę. Chcę sprawdzić, jak taki zestaw sprawdzi się w istniejącym domu, z normalną instalacją elektryczną, normalnym zużyciem i wszystkimi urządzeniami, które każdego dnia pobierają energię.
Rachunki za prąd są u mnie na tyle wysokie, że będzie na czym testować.
Mam komputery, sprzęt sieciowy, domową serwerownię, monitoring, lodówkę, bojler, elektronikę, urządzenia pracujące przez całą dobę i całą masę mniejszych odbiorników.
Cel jest więc bardzo prosty:
sprawdzić, ile energii z sieci uda się realnie zastąpić energią ze słońca i czy po kilku miesiącach zobaczę to również na rachunkach.
Co dokładnie dostałem od Zendure?
Mój zestaw składa się z:
- Zendure SolarFlow 2400 Pro,
- dodatkowego akumulatora Zendure AB3000L,
- Zendure Smart Meter 3CT,

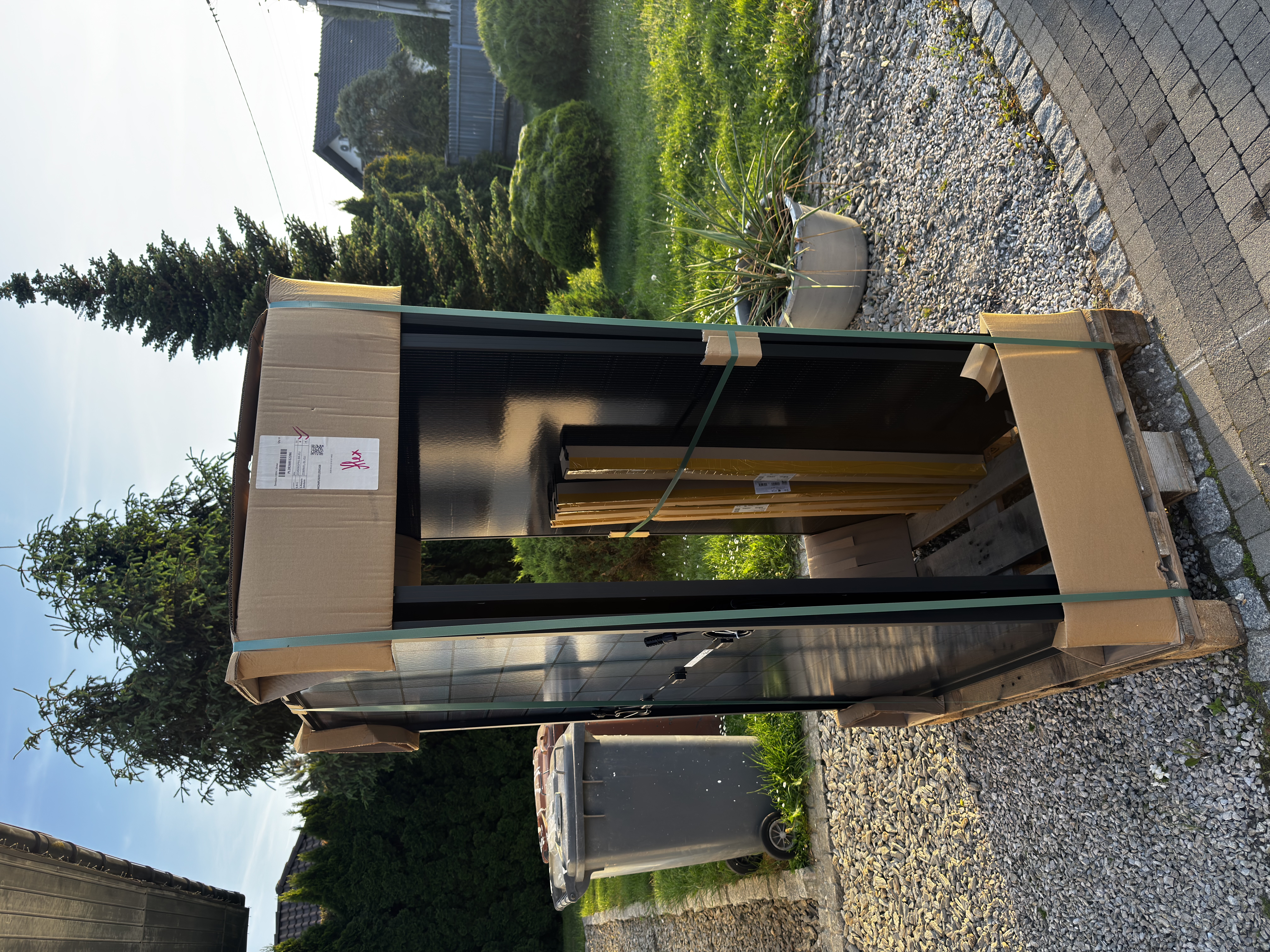

- 4 paneli bifacjalnych Ronma Solar RM-450W-182R/96TB,
- przewodów i elementów potrzebnych do wykonania instalacji.
Każdy panel ma znamionową moc 450 W, więc cała część fotowoltaiczna ma 1,8 kWp.
Parametry jednego mojego modułu wyglądają następująco:
- moc: 450 W,
- Voc: 39,36 V,
- Isc: 13,72 A,
- Vmpp: 32,78 V,
- Impp: 13,27 A,
- sprawność: 22,28 proc.,
- wymiary: około 1762 × 1134 × 30 mm,
- masa: około 25,5 kg.

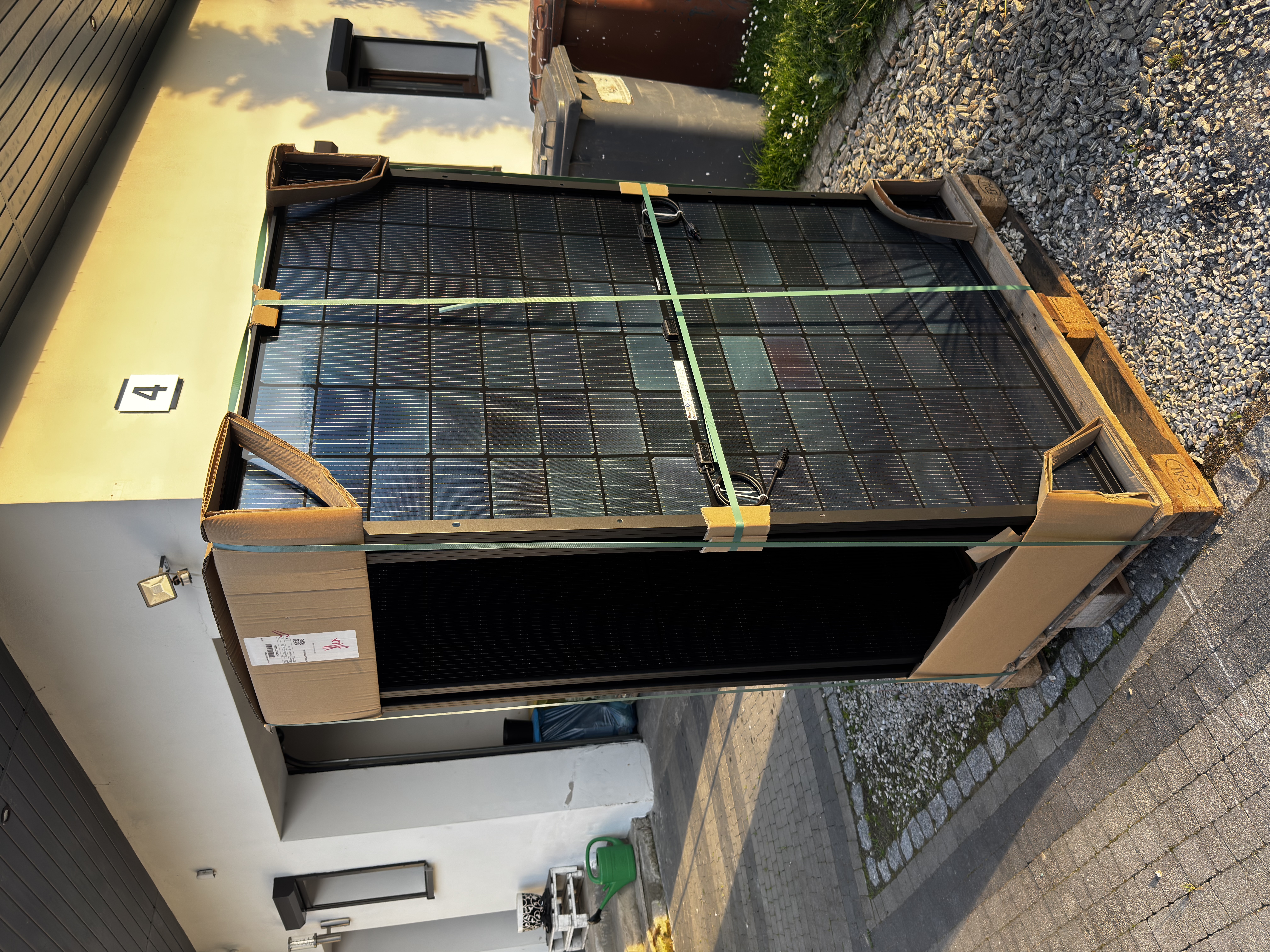

Cztery panele oznaczają więc już ponad 100 kilogramów samych modułów i całkiem pokaźną powierzchnię.
SolarFlow 2400 Pro ma własny akumulator LiFePO4 o pojemności 2,4 kWh. Do tego dokładam AB3000L o pojemności 2,88 kWh.
Łącznie daje mi to 5,28 kWh magazynu energii.
Co ciekawe, system można później dalej rozbudowywać. Producent pozwala dołożyć kolejne moduły AB3000L, więc obecna konfiguracja nie zamyka drogi do zwiększenia pojemności w przyszłości. Zendure podaje konfiguracje dochodzące nawet do 16,8 kWh.
Tyle teorii.
Teraz trzeba było znaleźć miejsce dla czterech ogromnych prostokątów.
Dach odpada. Buduję własną konstrukcję
Od początku nie planowałem montażu paneli na dachu.
W przypadku zwykłej instalacji byłoby to oczywiście naturalne rozwiązanie, ale tutaj mamy sprzęt przeznaczony do długoterminowego testu. Chcę mieć do niego łatwy dostęp, możliwość zmiany konfiguracji, sprawdzania przewodów, czyszczenia modułów i wykonywania kolejnych eksperymentów.
Padło więc na instalację gruntową.
Tylko że cztery panele 450 W nie mogą po prostu oprzeć się o płot.
Trzeba było zbudować konstrukcję.

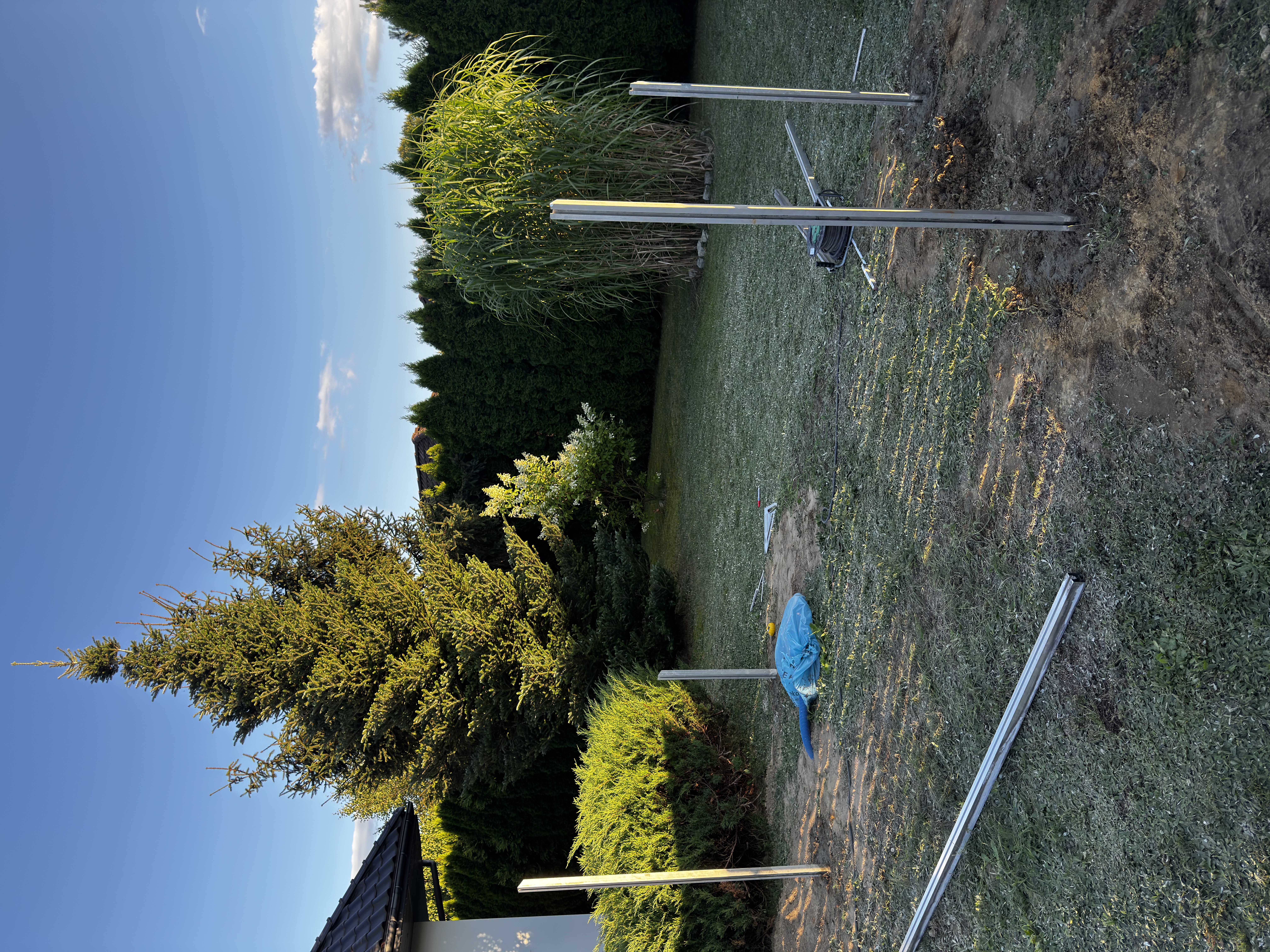

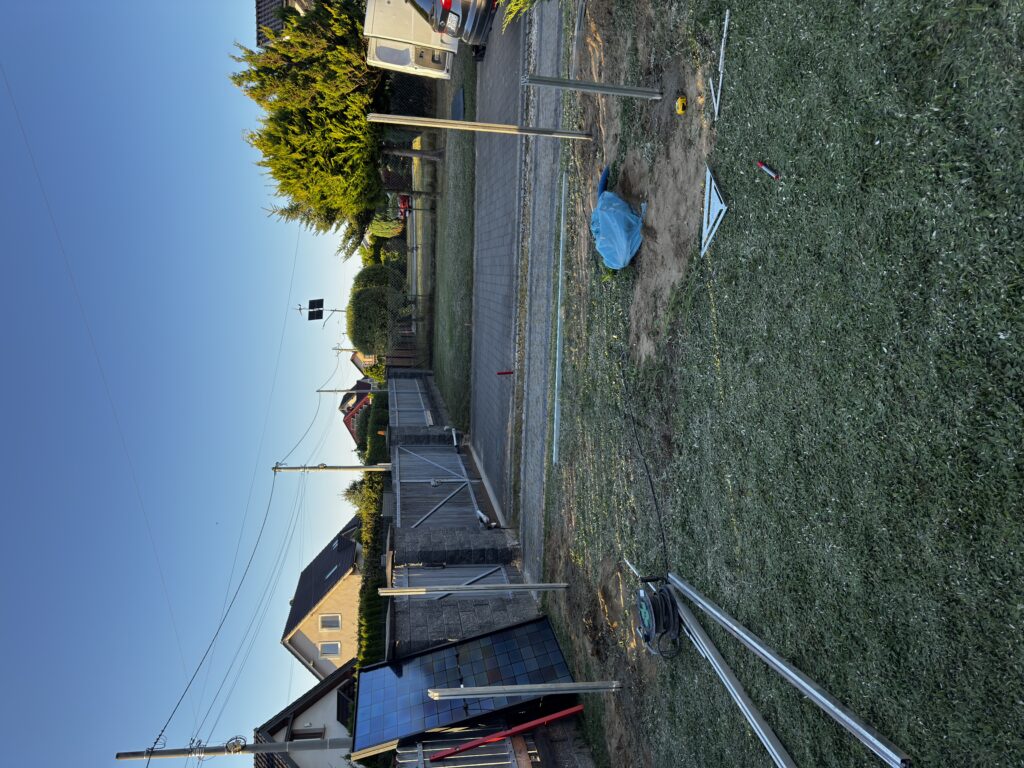

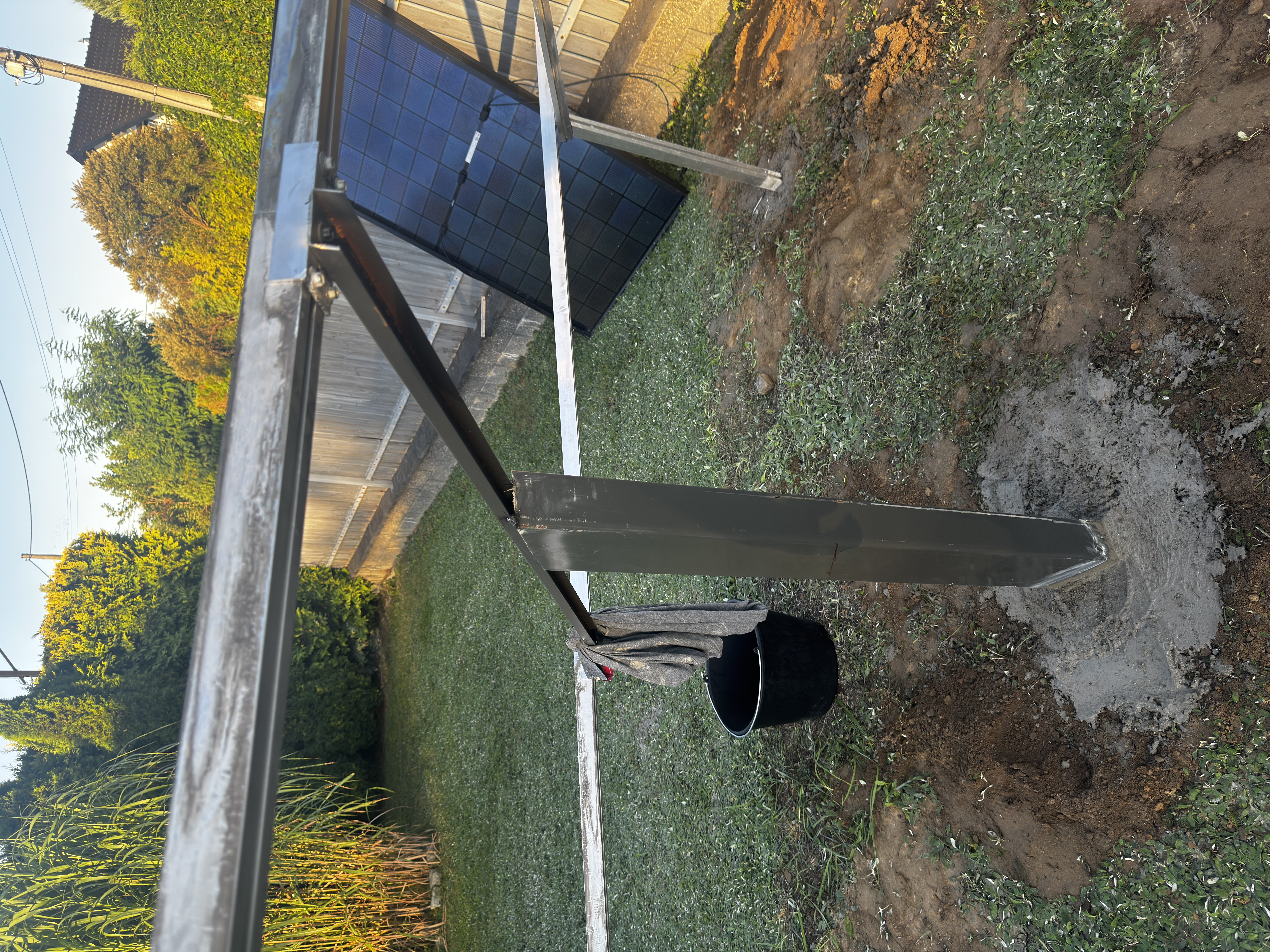

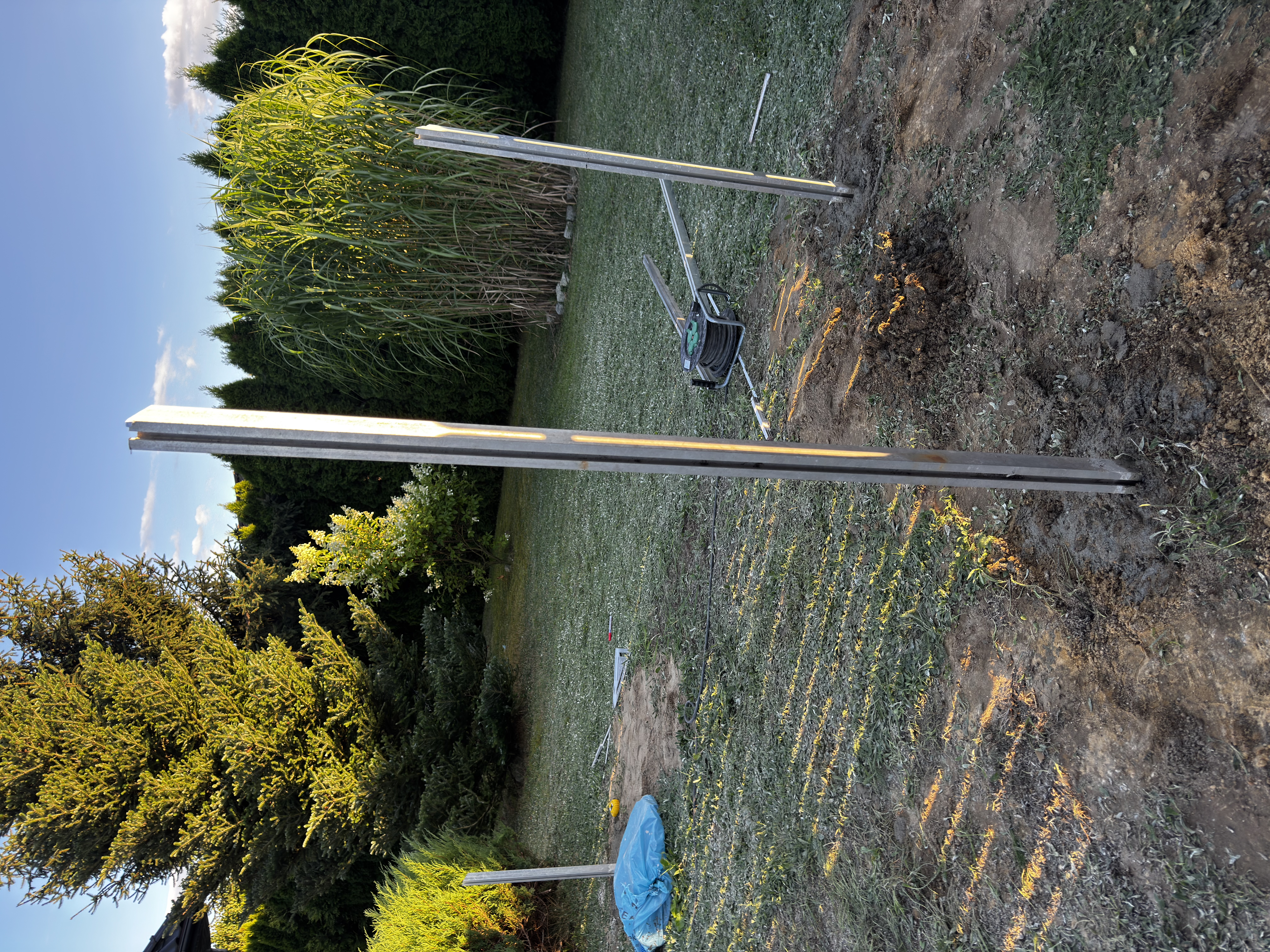

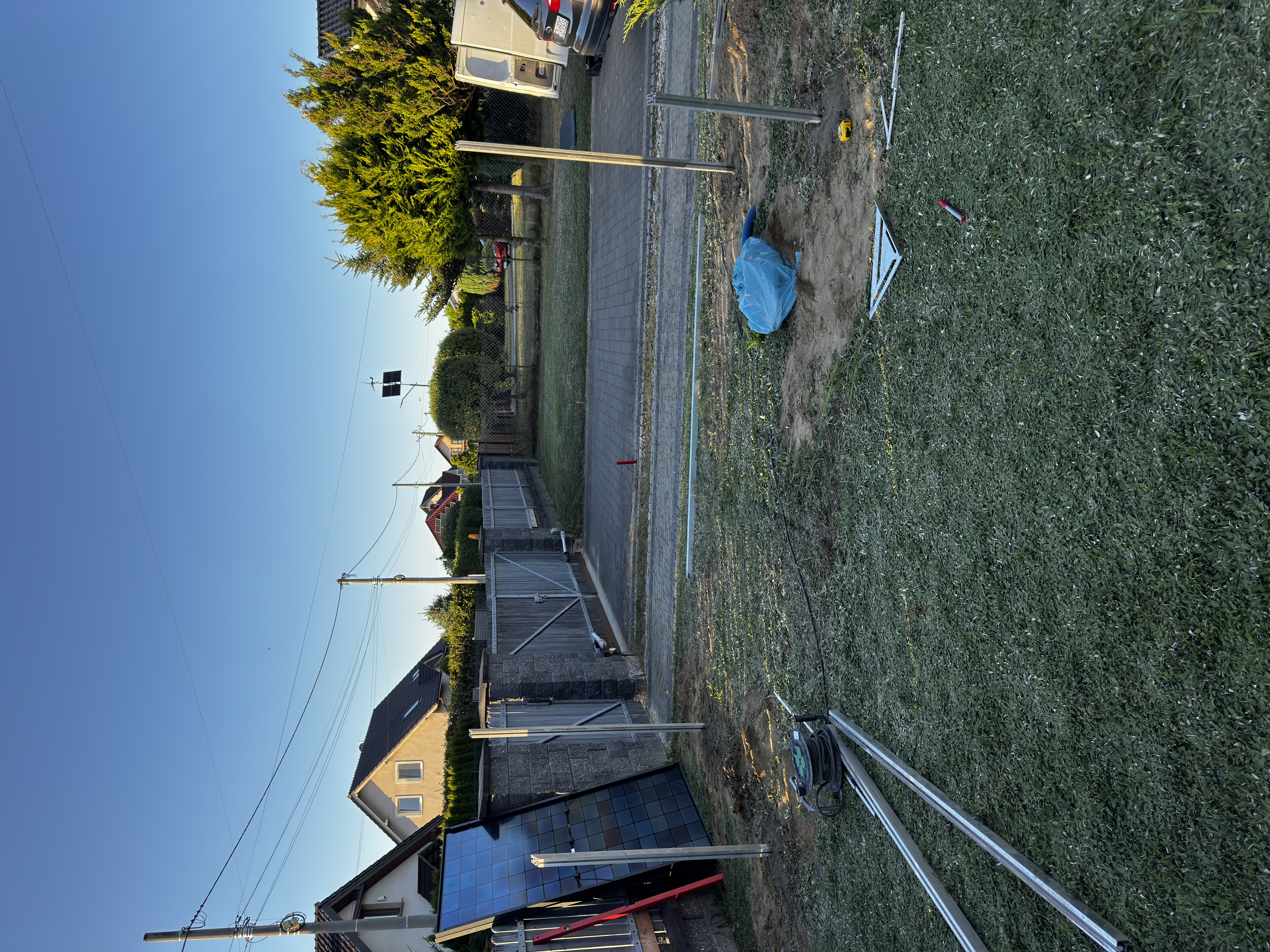

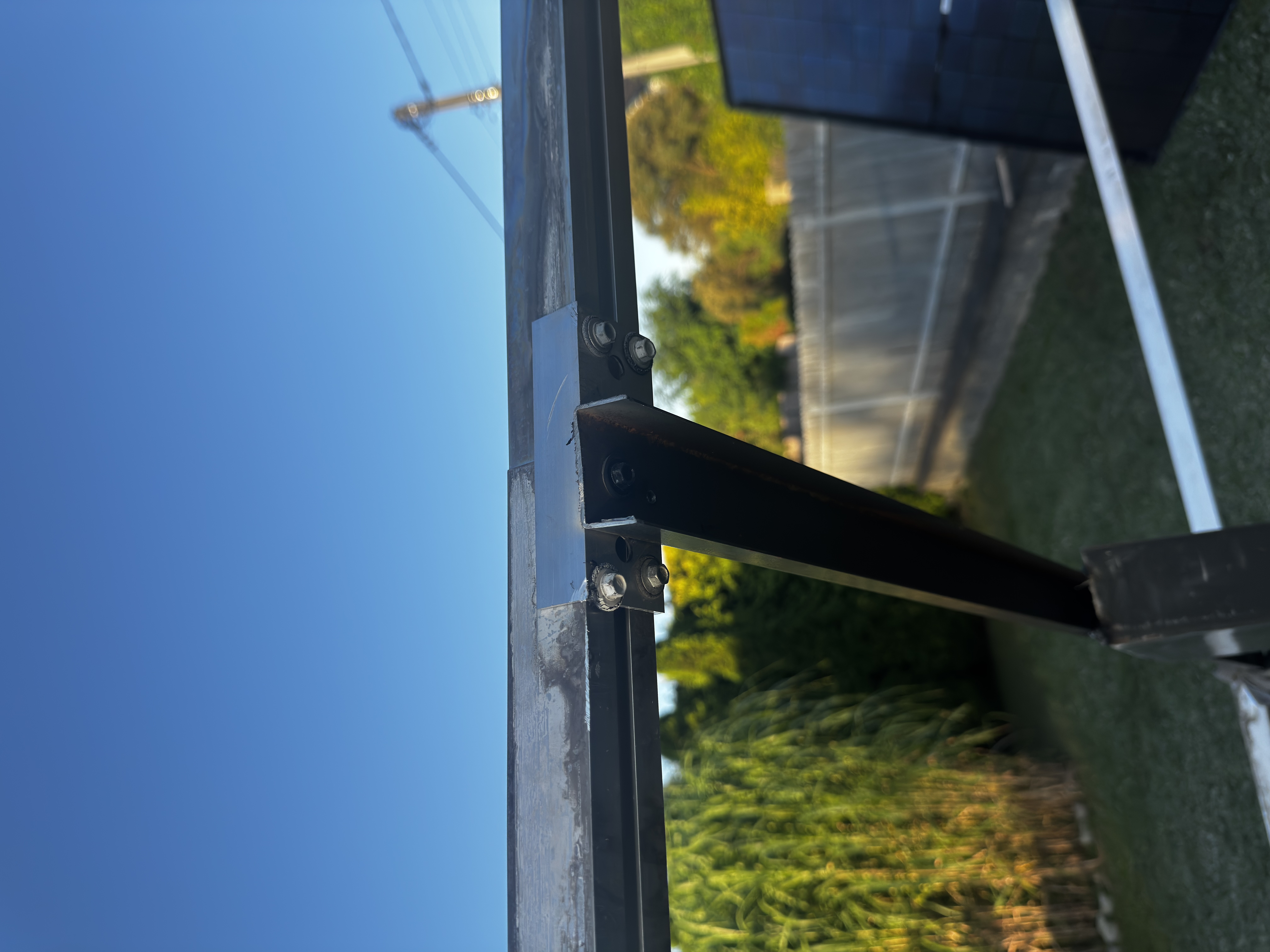

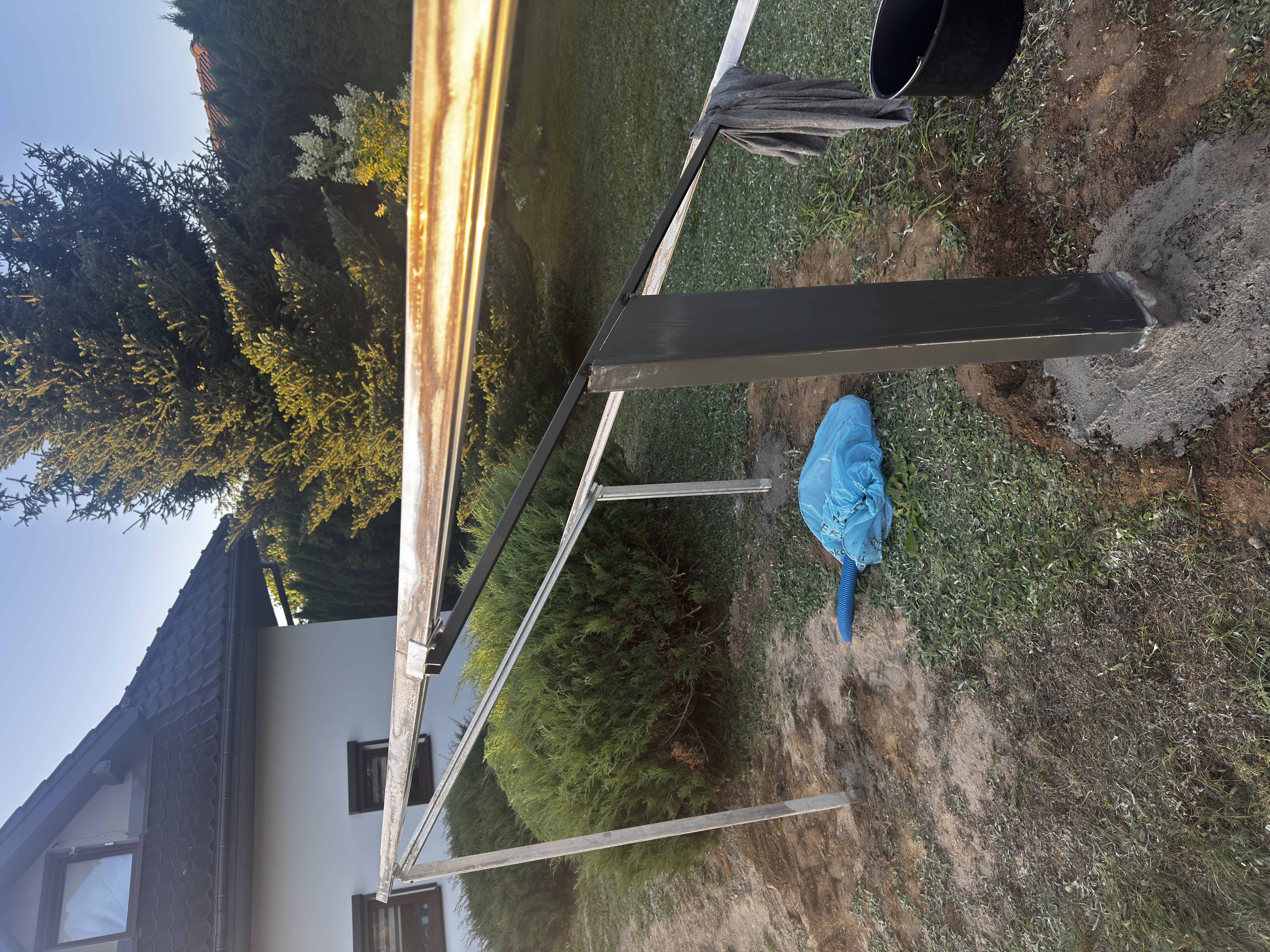

Zacząłem od wyznaczenia miejsca i przygotowania punktów pod elementy nośne. Konstrukcja powstała ze stalowych profili. Pionowe słupy zostały solidnie osadzone w gruncie i zabetonowane.
Nie chciałem budować czegoś, co będzie stabilne do pierwszej porządnej wichury.

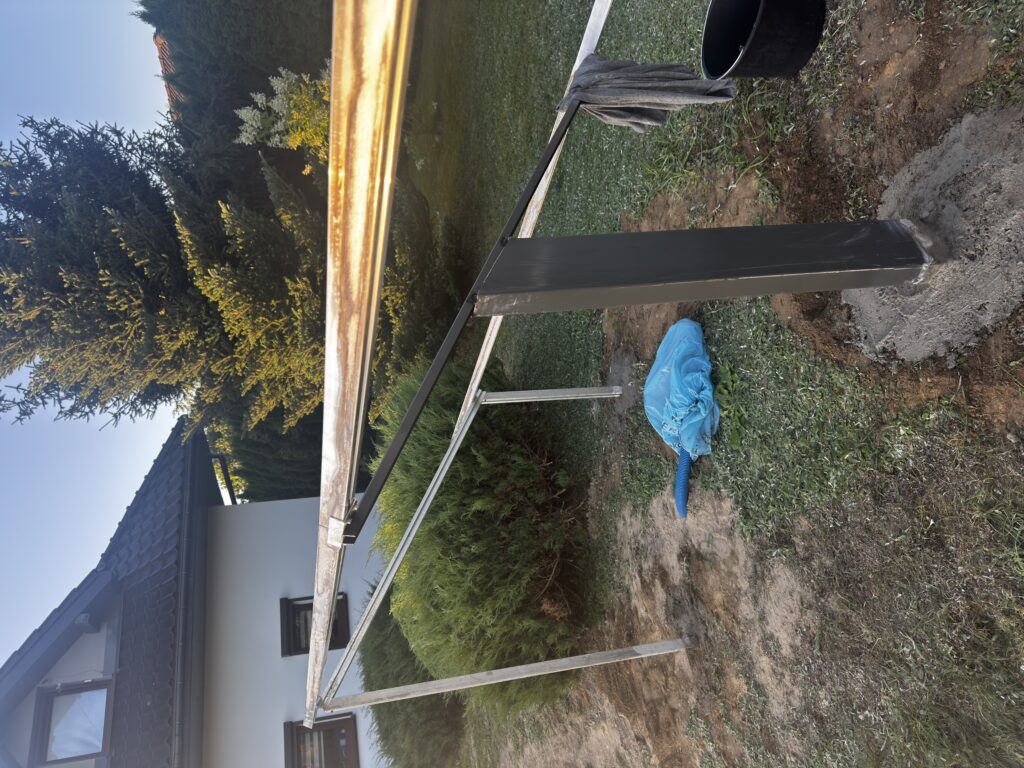

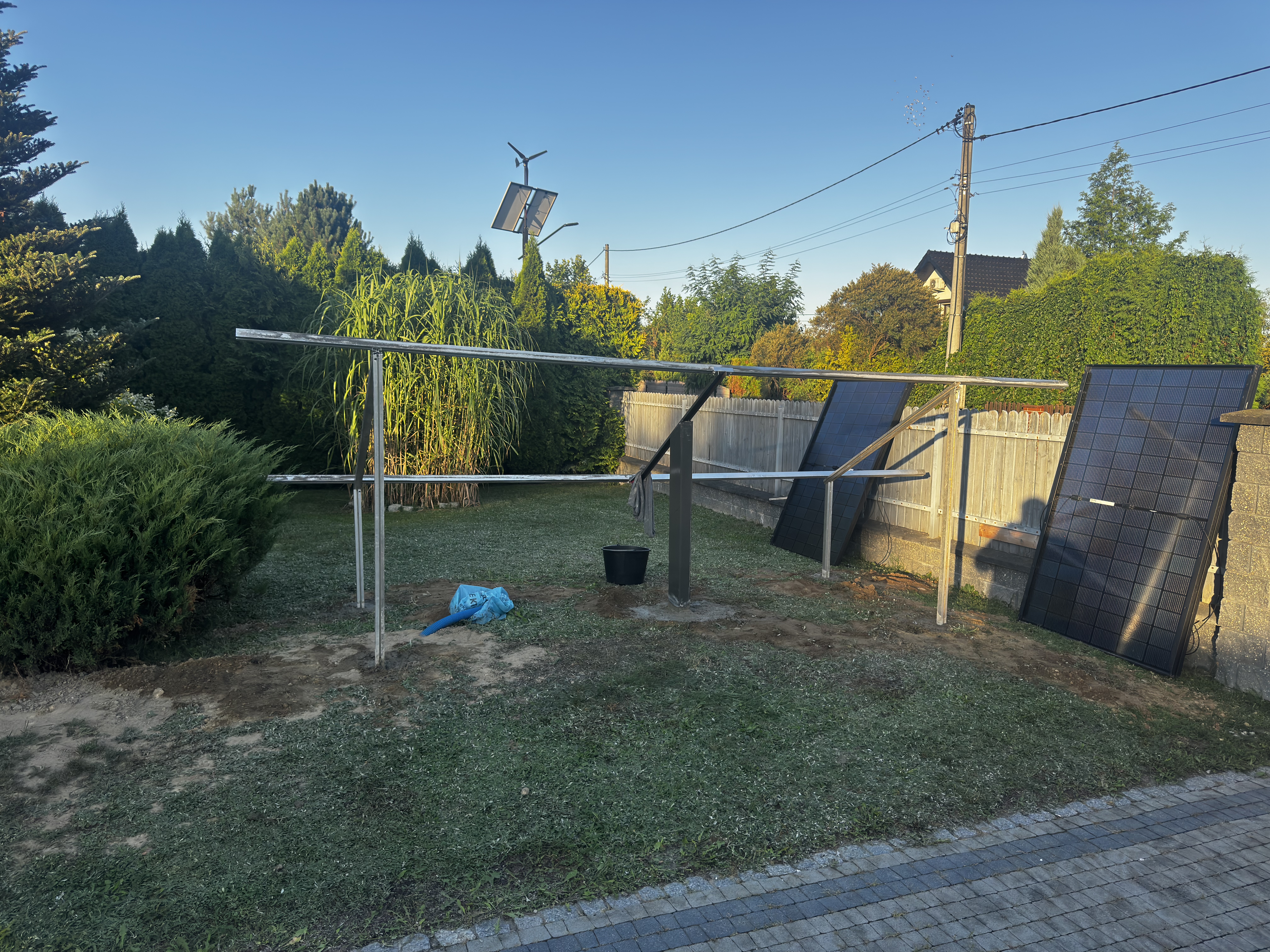

Później doszły poziome elementy, na których miały spoczywać panele, oraz zastrzały usztywniające całość.
Dopiero po przygotowaniu całego stelaża można było zamontować cztery moduły.
I tutaj SolarFlow zaczyna już wyglądać znacznie mniej „balkonowo”.
Cztery panele ustawione obok siebie tworzą naprawdę sporą instalację.
Efekt końcowy bardzo mi odpowiada. Mam łatwy dostęp do każdego panelu, przewodów i tylnej części konstrukcji. W przyszłości bez większego problemu będę mógł coś poprawić albo zmienić.
Pozostał tylko drobny szczegół.
SolarFlow miał stać w garażu.
A panele stoją po drugiej stronie ogrodu.
Czas wykopać ogród
Najprostsze rozwiązanie?
Rzucić przewody po ziemi i poprowadzić je do garażu.
Najprostsze nie zawsze oznacza jednak rozsądne.
Instalacja ma pracować tutaj nie przez weekend, tylko przez długi czas. Nie chciałem martwić się o przewody przy koszeniu trawy, pracach ogrodowych, deszczu, śniegu czy przypadkowym przejechaniu czymś po kablu.
Skoro robić, to raz.

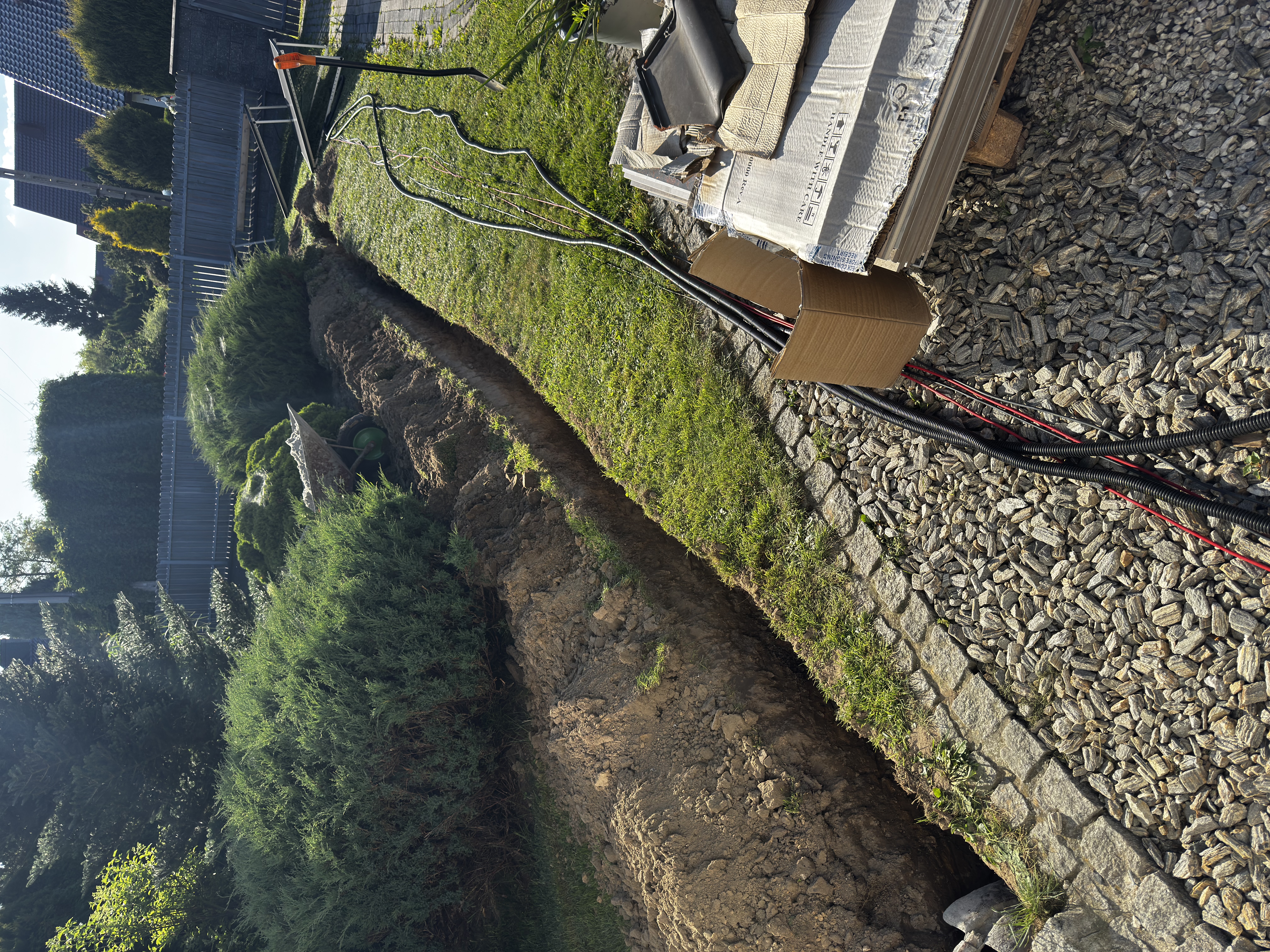

Powstał więc wykop prowadzący od konstrukcji paneli aż do garażu.
I nie mówimy tutaj o lekkim nacięciu ziemi łopatą.
Wykop ma około jednego metra głębokości.
To chyba jedno z moich ulubionych zdjęć z całej budowy, bo idealnie pokazuje różnicę pomiędzy obrazkiem reklamowym a rzeczywistością.
Na obrazku SolarFlow stoi sobie obok paneli i wszystko jest piękne.
U mnie w pewnym momencie stała taczka, leżała góra ziemi, a przez ogród ciągnął się metrowy rów.
Plug & Play pełną gębą.
Oczywiście taka głębokość jest rozwiązaniem zastosowanym w mojej konkretnej instalacji, a nie informacją, że każdą instalację SolarFlow należy wkopywać dokładnie metr pod ziemię. Sposób prowadzenia przewodów zawsze trzeba dobrać do miejsca, instalacji i warunków.
Kable nie trafiły bezpośrednio do ziemi

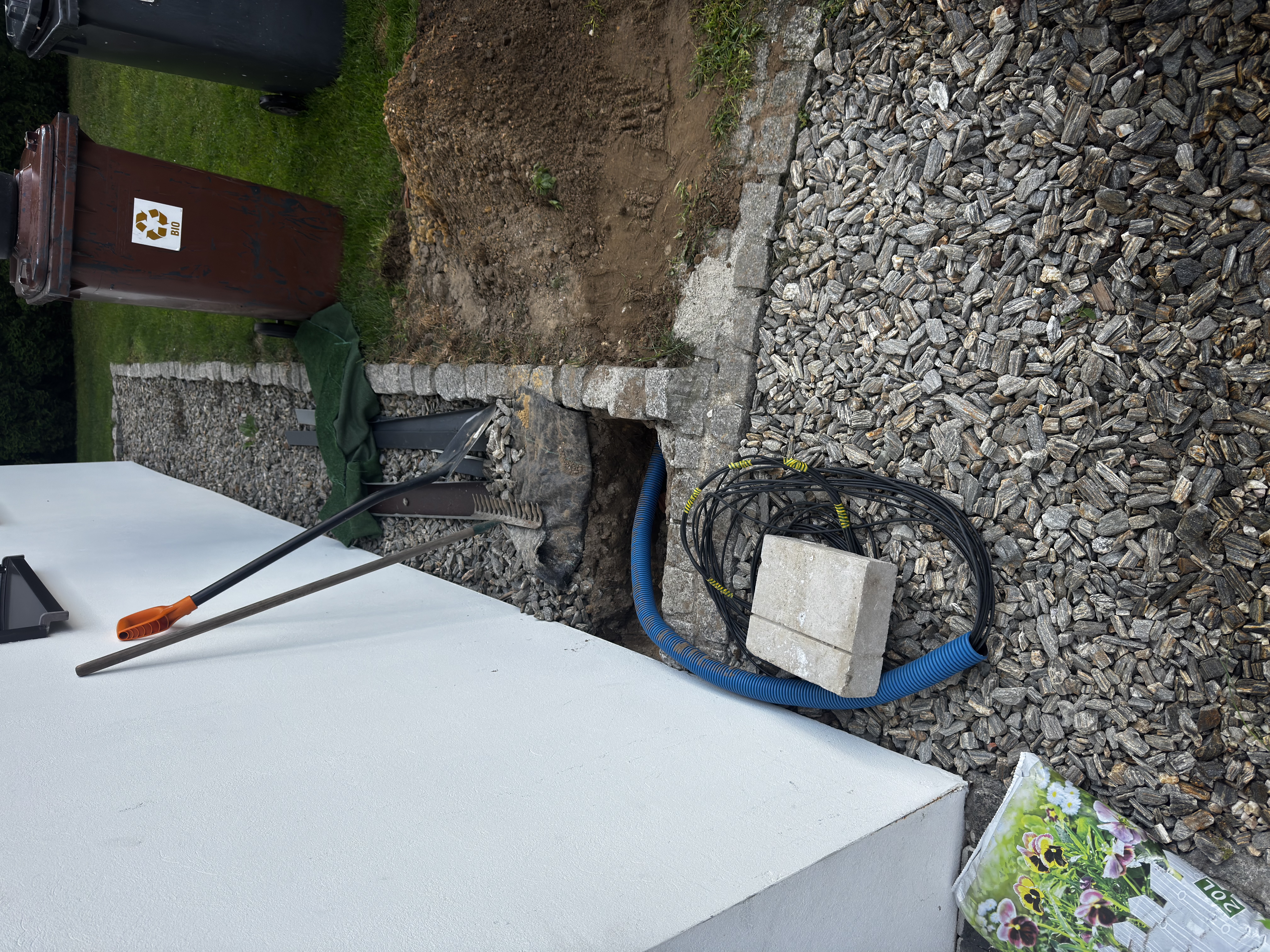

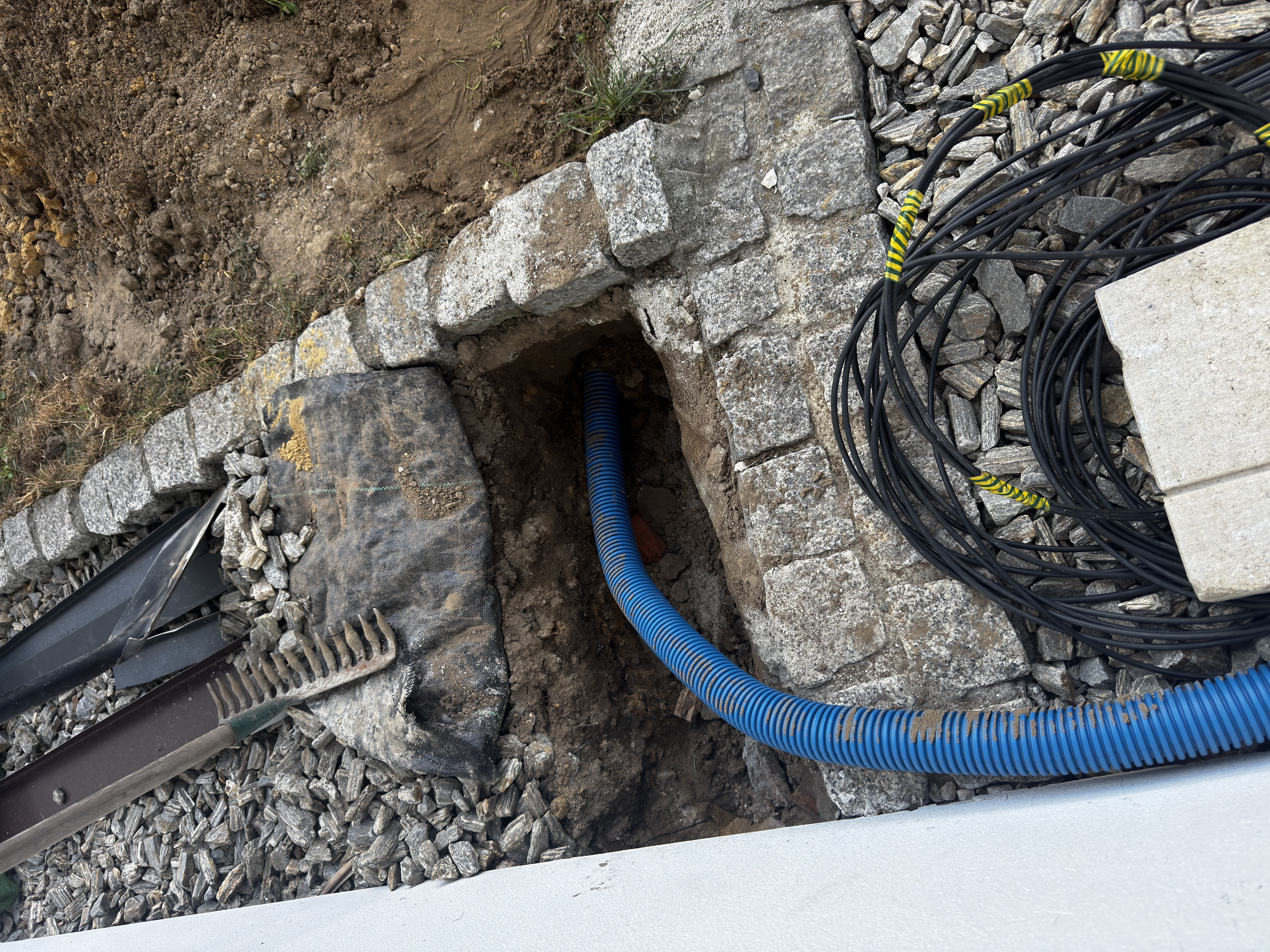

Same przewody PV nie zostały wrzucone luzem do wykopu.
Umieściłem je w rurze osłonowej typu Arot, dzięki czemu są dodatkowo chronione mechanicznie i oddzielone od gruntu.
Poza ochroną przewodów ma to jeszcze jedną zaletę.
Jeżeli za kilka lat będę chciał wymienić okablowanie albo wykorzystać przygotowaną trasę do dalszej rozbudowy instalacji, nie będę musiał ponownie urządzać wykopalisk archeologicznych w ogrodzie.
Przy okazji bardzo polecam zrobić zdjęcia całej trasy przed zasypaniem wykopu.
Dzisiaj dokładnie wiem, gdzie idzie rura.
Za pięć lat prawdopodobnie będę przekonany, że była pół metra bardziej w lewo.
Łopata potrafi wtedy dość szybko odświeżyć pamięć.
Została jeszcze ściana garażu
Wykop dotarł do budynku, ale SolarFlow miał znajdować się wewnątrz.

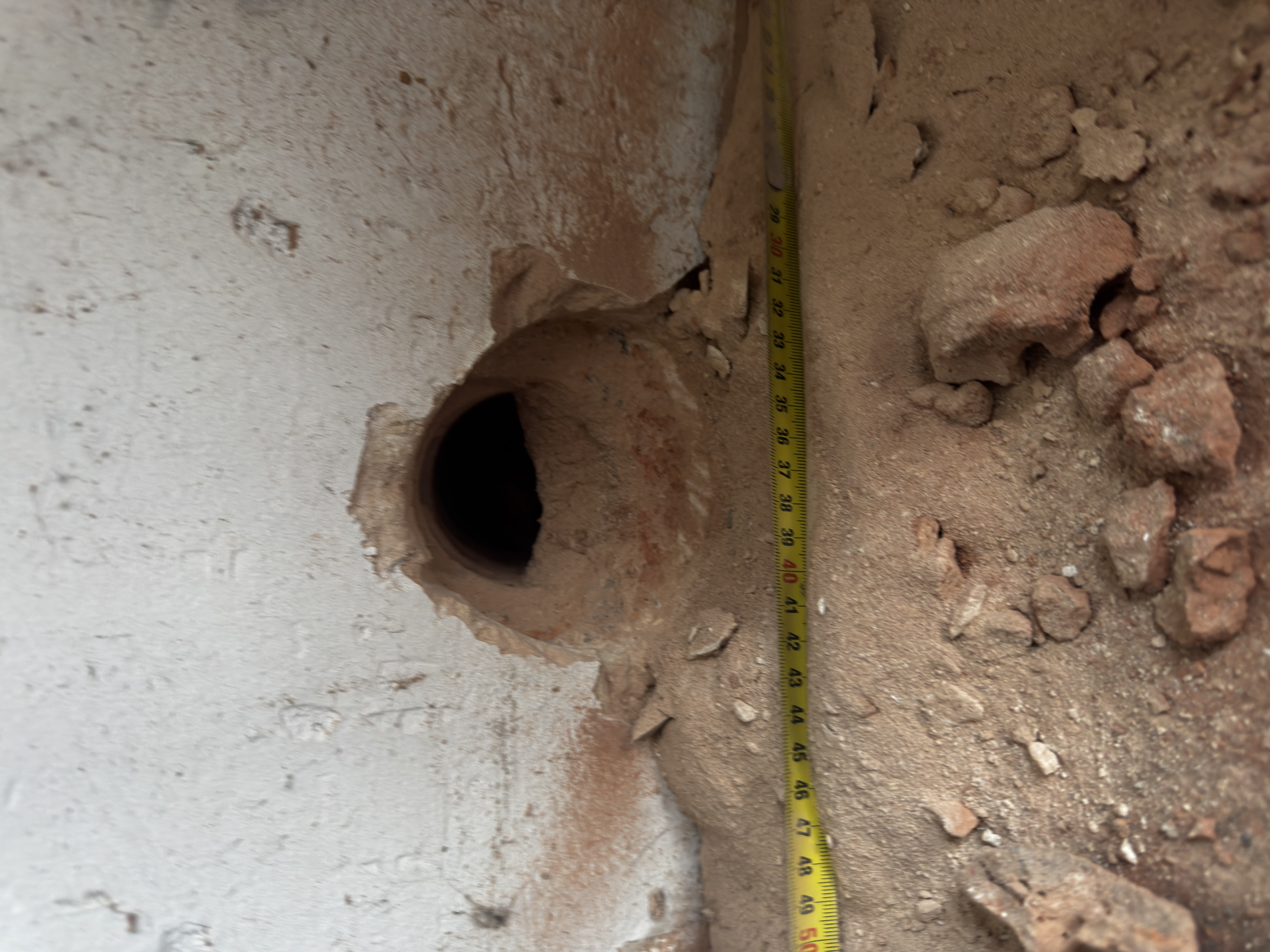

Pozostał więc przewiert.
Wykonałem otwór prowadzący bezpośrednio do garażu, którym można było doprowadzić przewody PV do miejsca, w którym miał pracować SolarFlow 2400 Pro.
Dopiero po przygotowaniu całej trasy można było przeprowadzić okablowanie, zabezpieczyć przejście przez budynek i zasypać wykop.
To właśnie tego typu prace zajęły zdecydowanie więcej czasu niż późniejsze kliknięcie kilku opcji w aplikacji.

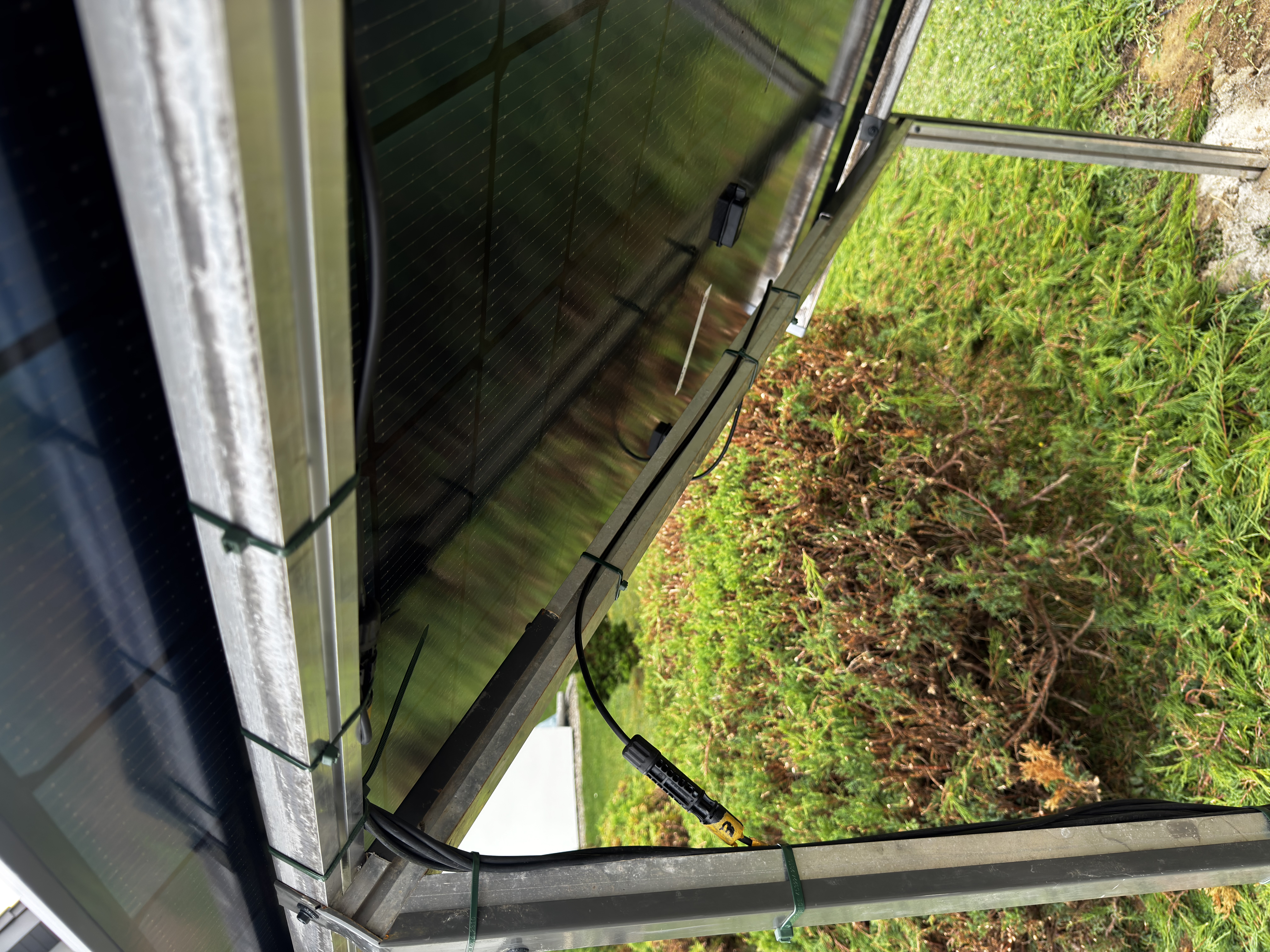

Przewody solarne też przygotowywałem sam
Trasa była gotowa, ale pozostawało jeszcze wykonanie właściwego okablowania.
Korzystałem z przewodów solarnych o przekrojach 4 mm² oraz 6 mm².
Nie kupowałem po prostu zestawu przypadkowych gotowych przedłużaczy. Przewody trzeba było dopasować do rzeczywistych długości poszczególnych tras.
A to oznaczało jeszcze jedną nową umiejętność.
Sam zarabiałem złącza MC4.
Na pierwszy rzut oka nie ma w tym większej filozofii.
Przewód trzeba odpowiednio odizolować, założyć metalowy styk, zacisnąć go właściwą zaciskarką, umieścić w obudowie złącza i prawidłowo skręcić całość.
Przy jednym przewodzie trwa to chwilę.
Przy czterech niezależnych panelach, długich trasach i obu biegunach zaczyna robić się z tego całkiem sporo pracy.
Tutaj zdecydowanie nie warto iść na skróty. Połączenia DC pracują przez wiele godzin pod obciążeniem, więc źle zaciśnięty styk może zwiększać rezystancję i powodować nagrzewanie się złącza.
Dlatego używałem właściwego narzędzia do zaciskania, sprawdzałem mechaniczne osadzenie styków i kontrolowałem polaryzację przewodów przed podłączeniem ich do SolarFlow.
Warto również pilnować zgodności stosowanych złączy. Wyglądające podobnie złącza różnych systemów nie zawsze powinny być ze sobą łączone.
I tutaj popełniłem największy błąd całego projektu
Ten fragment mógłbym po prostu pominąć.
Tylko po co?
Jeżeli ten artykuł ma być przydatny, znacznie wartościowsze jest pokazanie również tego, co zrobiłem źle.
Podczas pierwszego podejścia połączyłem cztery panele szeregowo i podłączyłem powstały string do jednego wejścia SolarFlow.
Jeżeli ktoś kojarzy klasyczne instalacje fotowoltaiczne, taki sposób połączenia może na pierwszy rzut oka wydawać się całkowicie naturalny.
Problem w tym, że SolarFlow 2400 Pro ma cztery niezależne wejścia MPPT, a każde z nich ma określone maksymalne napięcie wejściowe.
Producent dla pojedynczego wejścia podaje maksymalne Voc wynoszące 55 V oraz maksymalny prąd zwarciowy Isc poniżej 22,5 A.
Mój jeden panel ma Voc wynoszące 39,36 V.
Jeden.
Cztery połączone szeregowo mogą przekroczyć 150 V napięcia obwodu otwartego.
A wejście SolarFlow jest przeznaczone maksymalnie na 55 V.
Nie trzeba być elektrykiem, żeby zobaczyć tutaj problem.
Urządzenie zostało uszkodzone.
Na szczęście Zendure wymieniło sprzęt i mogłem wrócić do budowy instalacji, ale była to bardzo konkretna i momentami bolesna lekcja.
Moc panelu podana w watach nie wystarcza do oceny, czy można go podłączyć do danego wejścia.
Trzeba sprawdzić również napięcie Voc, zakres MPPT, prąd Isc i sposób połączenia modułów.

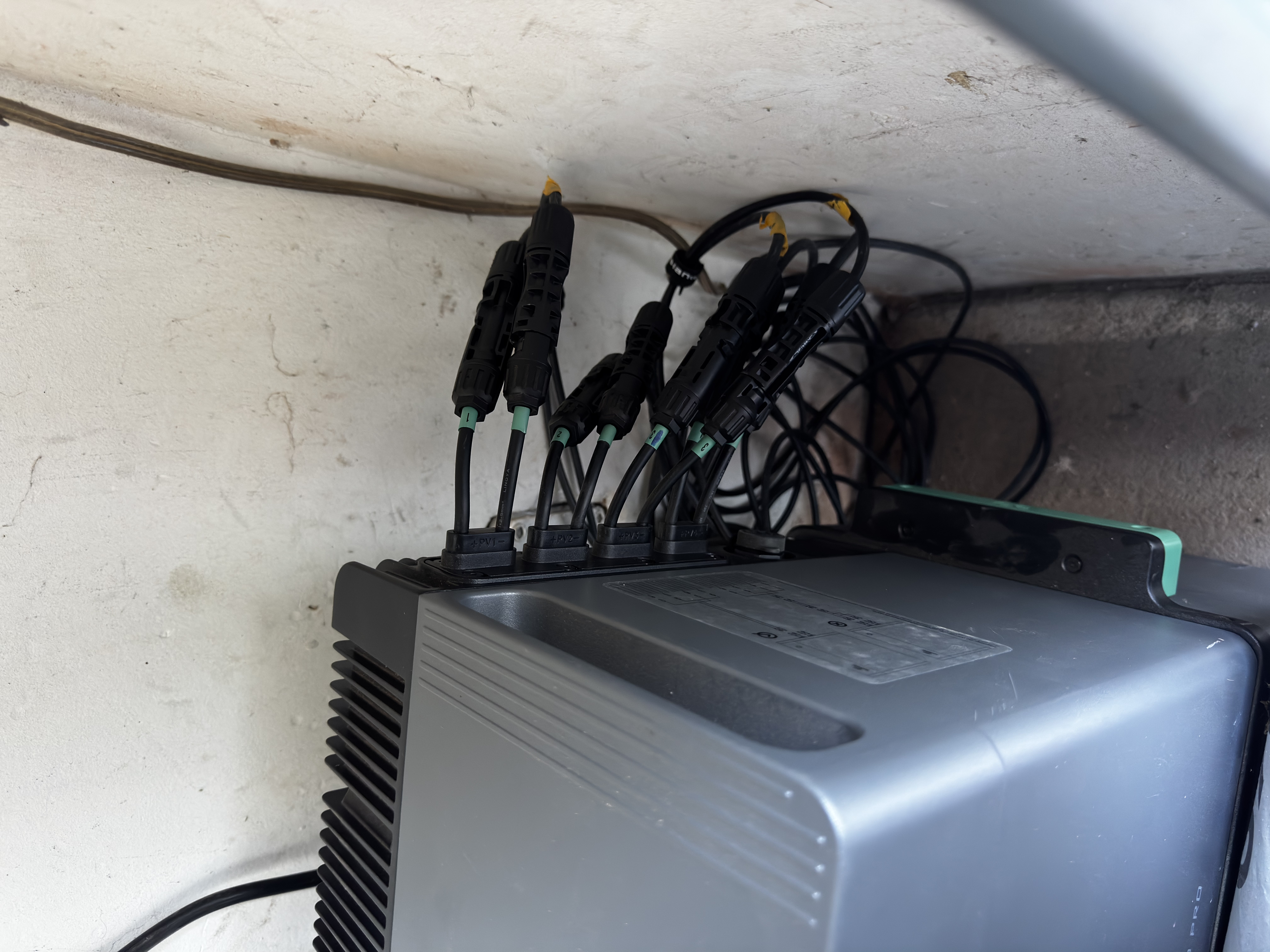

Po wymianie urządzenia nie kombinowałem już ani przez sekundę.
W mojej konfiguracji wygląda to tak:
panel 1 → MPPT 1
panel 2 → MPPT 2
panel 3 → MPPT 3
panel 4 → MPPT 4
Każdy panel pracuje więc niezależnie.
Ma to jeszcze jedną praktyczną zaletę. Jeżeli jeden panel znajduje się chwilowo w gorszych warunkach albo zostanie częściowo zacieniony, nie musi ciągnąć za sobą całego stringu.

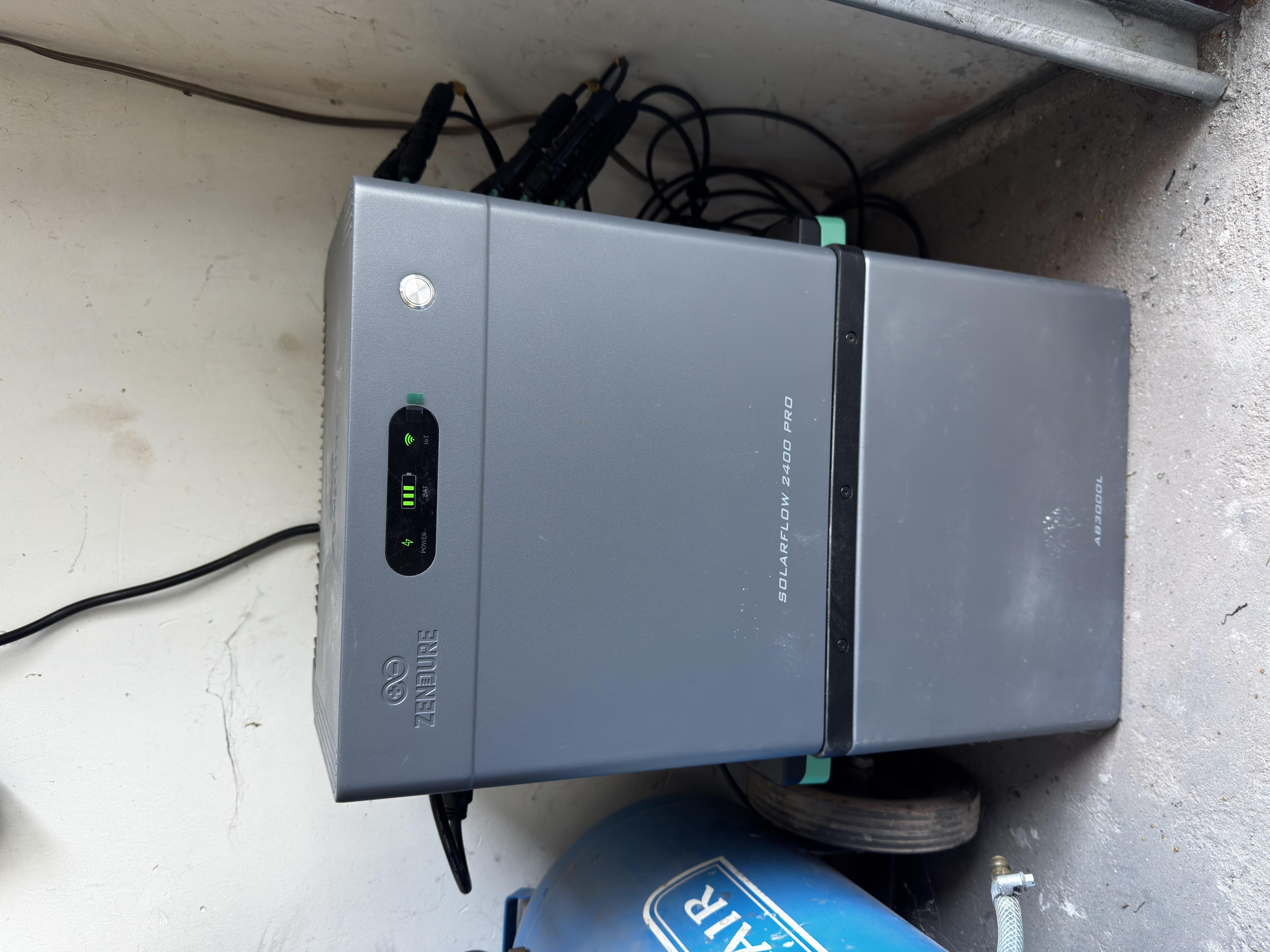

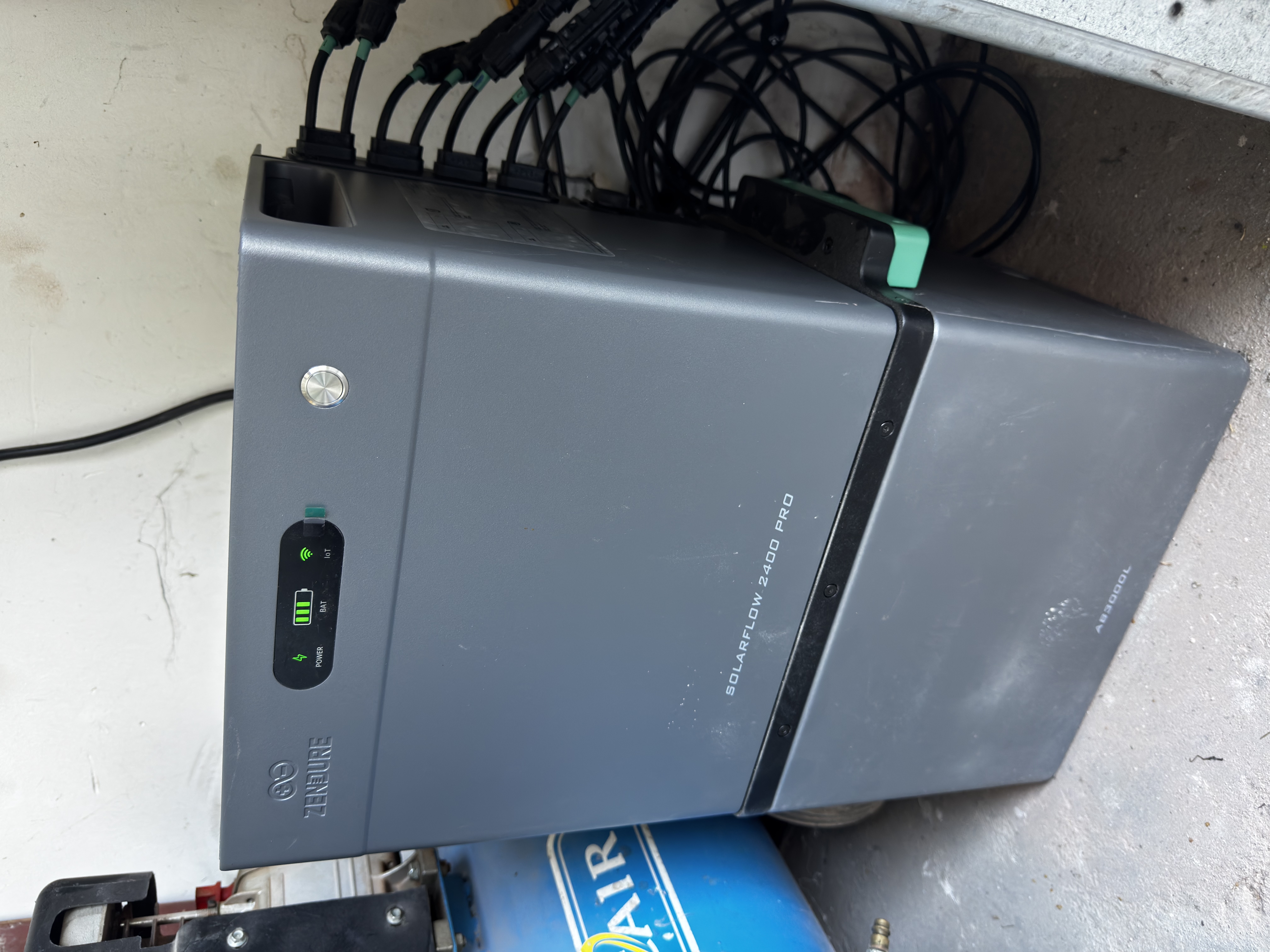

SolarFlow 2400 Pro i AB3000L trafiają do garażu
Po zakończeniu części terenowej można było wreszcie przejść do urządzeń Zendure.
SolarFlow 2400 Pro ma własny magazyn energii o pojemności 2,4 kWh. Dodatkowy AB3000L dokłada kolejne 2,88 kWh.
W mojej konfiguracji daje to 5,28 kWh.
Producent sam oferuje dokładnie taką konfigurację jako jeden z wariantów SolarFlow 2400 Pro.
Całość jest zwarta i nie wymaga budowania osobnego wielkiego regału z akumulatorami.

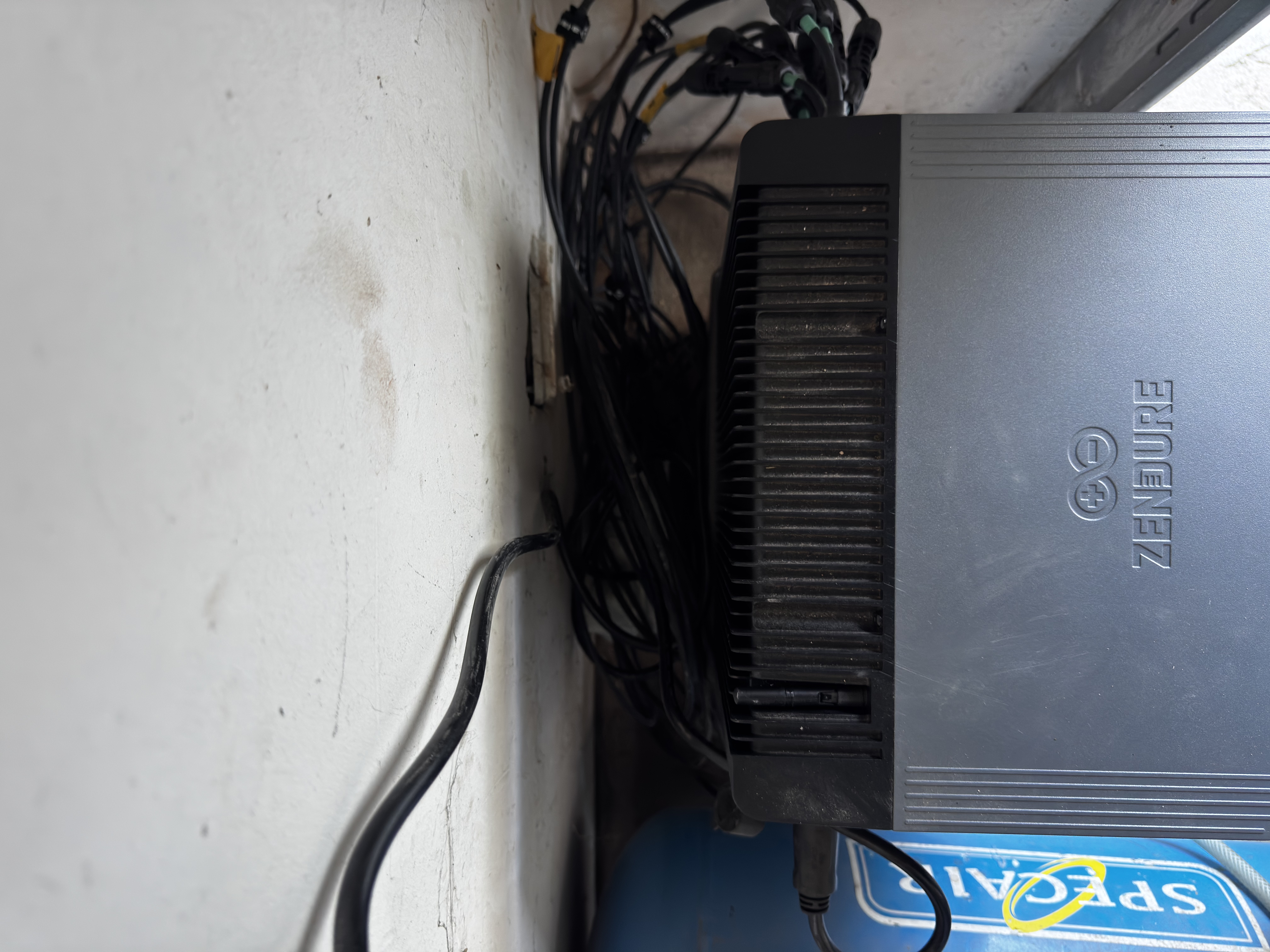

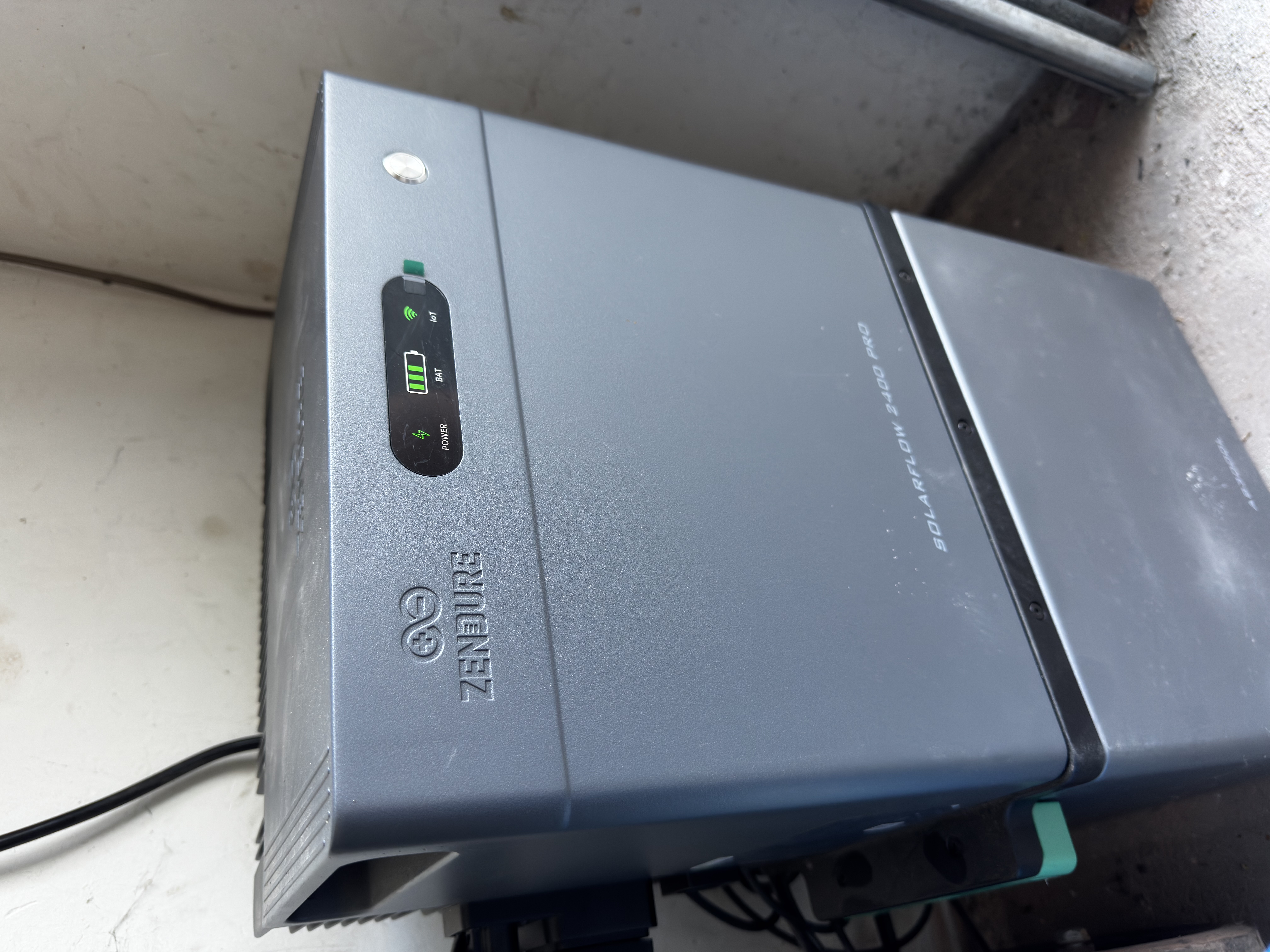

SolarFlow postawiłem w garażu.
Urządzenie ma obudowę o stopniu ochrony IP65, ale mimo wszystko wolę, żeby przez większość życia stało w suchym, osłoniętym miejscu. Producent również zaleca wybór stabilnego miejsca, unikanie bezpośredniej ekspozycji na deszcz i mocne słońce oraz zapewnienie odpowiedniej wentylacji wokół urządzenia.
Przy magazynie energii o pojemności ponad 5 kWh wolę podejść do tematu rozsądnie, zamiast sprawdzać granice deklaracji producenta.
Plug & Play nie oznacza „zapomnij o instalacji elektrycznej”
SolarFlow jest urządzeniem bardzo przyjaznym w konfiguracji, ale tutaj dochodzimy do ważnego momentu.
Mamy urządzenie zdolne do oddawania energii do domowej instalacji elektrycznej.
To już nie jest kolejny telewizor podłączony do gniazdka.
Dlatego dalszej części instalacji nie chciałem wykonywać metodą prób i błędów.
Potrzebny był elektryk.

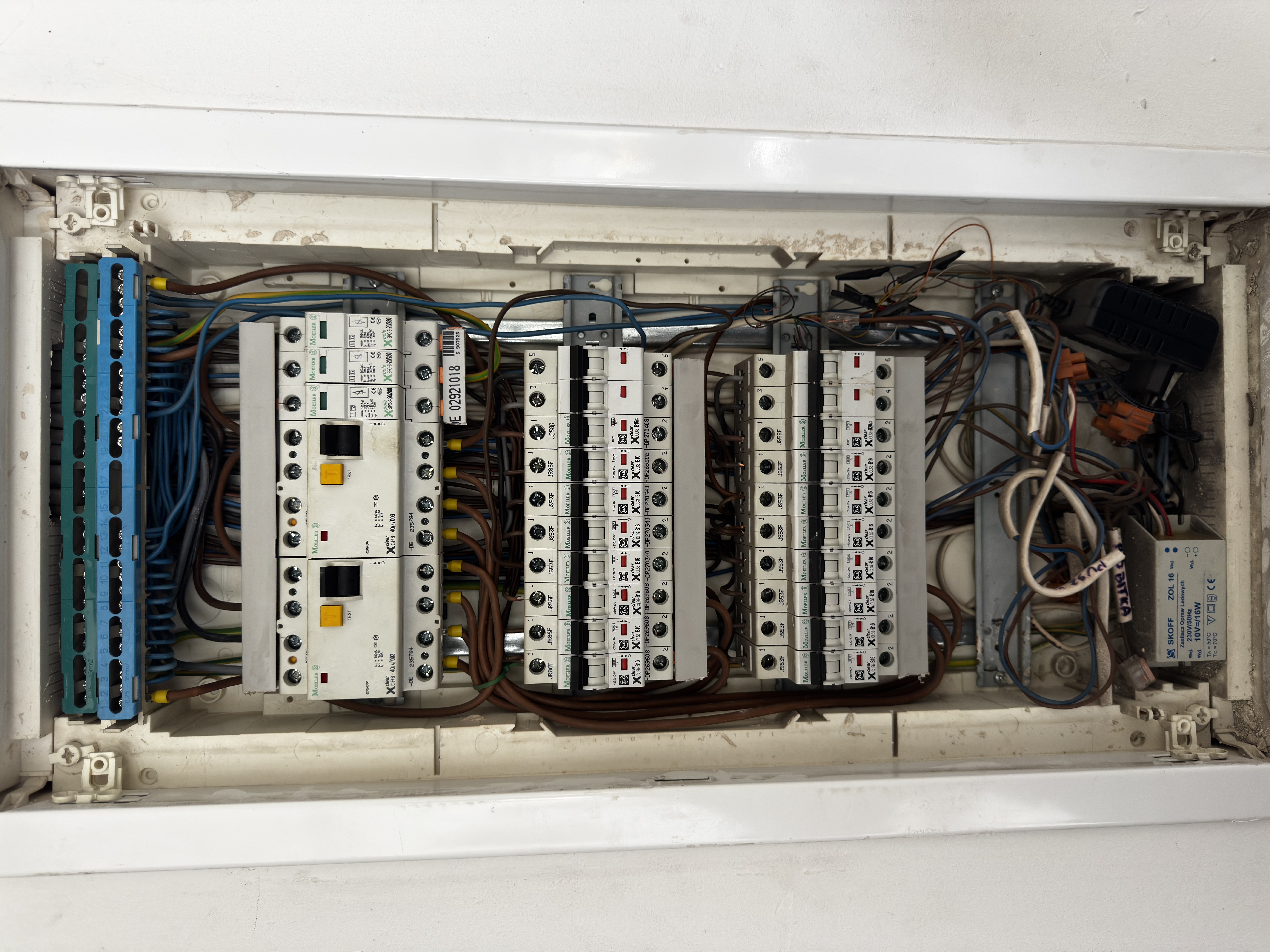

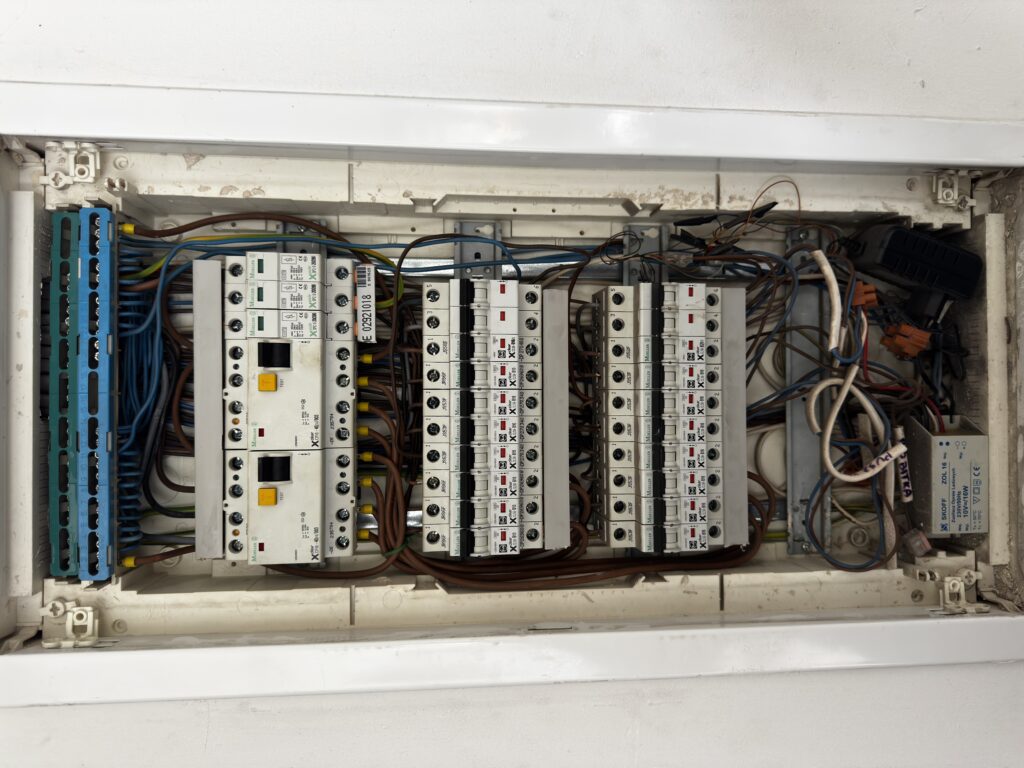

Rozdzielnica? Tutaj kończy się moje DIY
Wiele rzeczy zrobiłem samodzielnie.
Zbudowałem trasę przewodów.
Wykopałem około metrowej głębokości rów.
Ułożyłem Arot.
Wykonałem przewiert.
Przygotowałem przewody solarne.
Zarabiałem MC4.
Ale główna rozdzielnica budynku jest miejscem, w którym postanowiłem oddać narzędzia komuś, kto zajmuje się tym zawodowo.
Zamówiłem elektryka, którego zadaniem było między innymi:
- sprawdzenie instalacji,
- wykonanie odpowiednich pomiarów,
- montaż Zendure Smart Meter 3CT,
- prawidłowe założenie przekładników CT,
- sprawdzenie obwodu, do którego podłączony jest SolarFlow,
- przygotowanie dokumentacji wymaganej przy zgłoszeniu mikroinstalacji.
I tutaj pojawiła się ciekawa rzecz.
Systemy takie jak SolarFlow nadal są czymś stosunkowo nowym. Podczas szukania wykonawcy spotkałem się nawet ze zdziwieniem, że urządzenie będące jednocześnie falownikiem i magazynem może współpracować z domową instalacją poprzez połączenie AC 230 V.
Klasyczna fotowoltaika wygląda przecież zazwyczaj zupełnie inaczej.
Ostatecznie udało się znaleźć elektryka i przejść do działania.

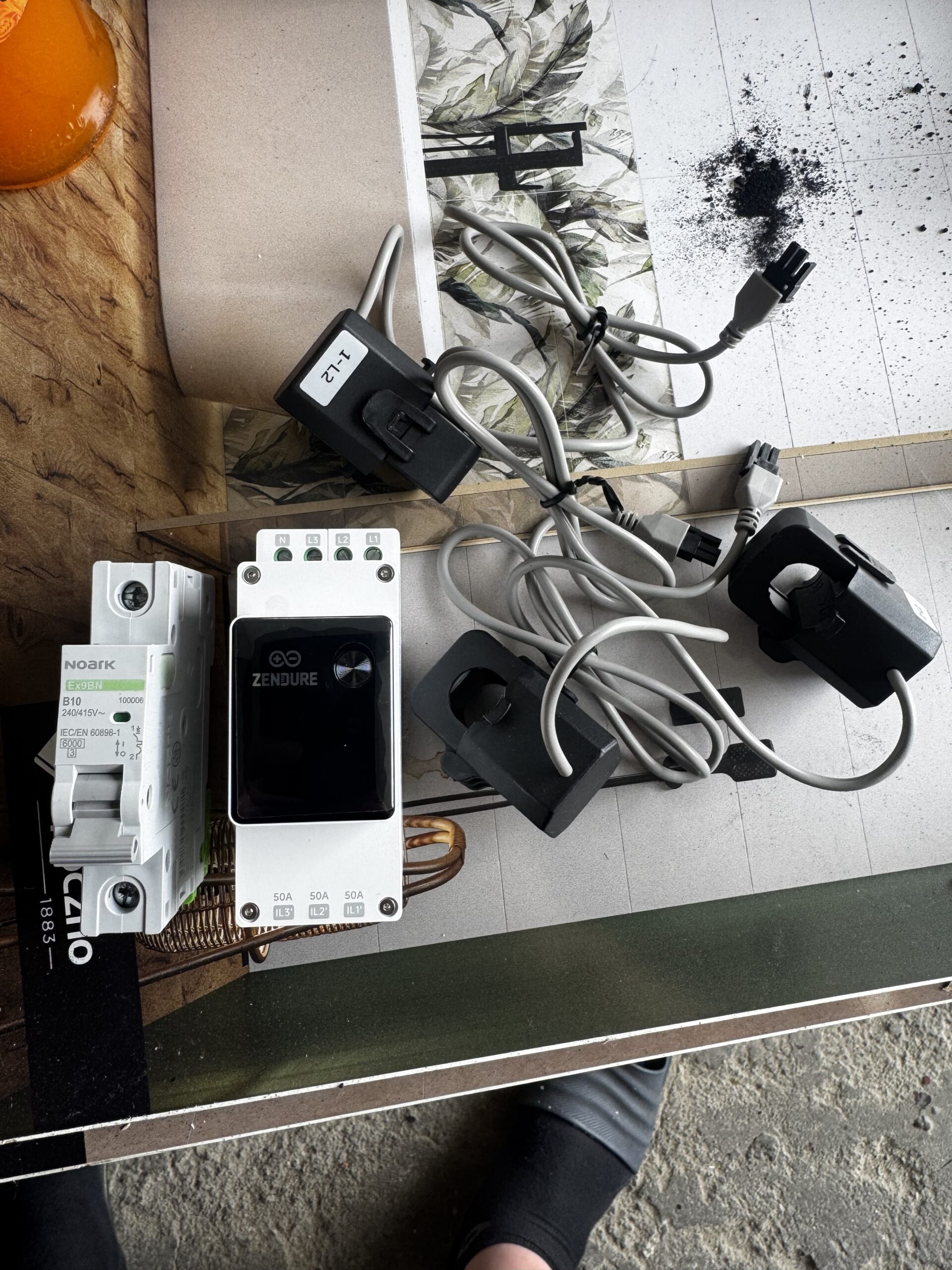

Smart Meter 3CT, małe urządzenie, bardzo duża rola

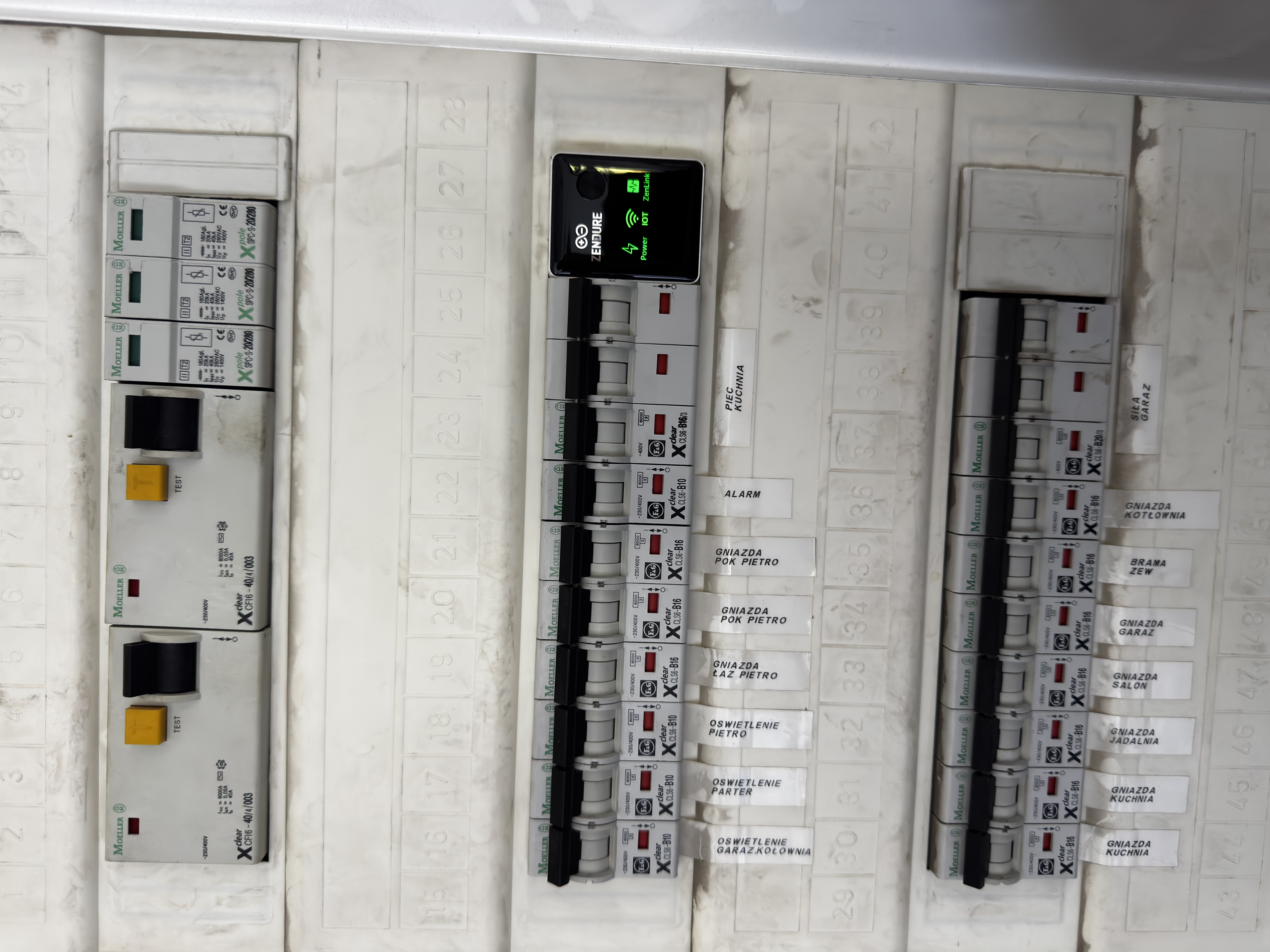

Zendure Smart Meter 3CT trafia do rozdzielnicy.
W zestawie znajdują się trzy przekładniki CT, które pozwalają monitorować przepływ energii na poszczególnych fazach instalacji.
Po co to wszystko?
SolarFlow może produkować energię, ładować akumulator i później ją oddawać.
Tylko skąd urządzenie ma wiedzieć, ile energii aktualnie potrzebuje dom?
Właśnie ze Smart Metera.
Jeżeli zapotrzebowanie budynku wynosi w danym momencie kilkaset watów, system może odpowiednio dopasować swoją pracę. Kiedy pobór rośnie, SolarFlow może zareagować. Kiedy spada, może ograniczyć moc.
I właśnie to jest dla mnie jedna z najciekawszych funkcji całego zestawu.
Nie zależy mi na bezmyślnym wypychaniu energii do sieci.
Chcę przede wszystkim maksymalizować autokonsumpcję, czyli zużywać na miejscu możliwie dużo tego, co wyprodukują moje cztery panele.
Dom ma trzy fazy, SolarFlow pracuje na jednej
Moja instalacja elektryczna jest trójfazowa.
SolarFlow w zgłaszanej przeze mnie konfiguracji jest jednak urządzeniem jednofazowym i został podłączony do L2.
Smart Meter 3CT mierzy przy tym wszystkie trzy fazy.
To ważne podczas konfiguracji, bo równie ważne jak samo założenie przekładnika jest jego prawidłowe ustawienie.
CT ma określony kierunek pomiaru.
Jeżeli założymy przekładnik odwrotnie, aplikacja może interpretować pobór jako oddawanie energii albo odwrotnie.
Dlatego po montażu warto porównać dane aplikacji z tym, co faktycznie dzieje się w domu.
Włączamy większy odbiornik?
Pobór powinien wzrosnąć.
Wyłączamy go?
Powinien spaść.
Brzmi banalnie, ale takie proste testy potrafią oszczędzić sporo późniejszego kombinowania.

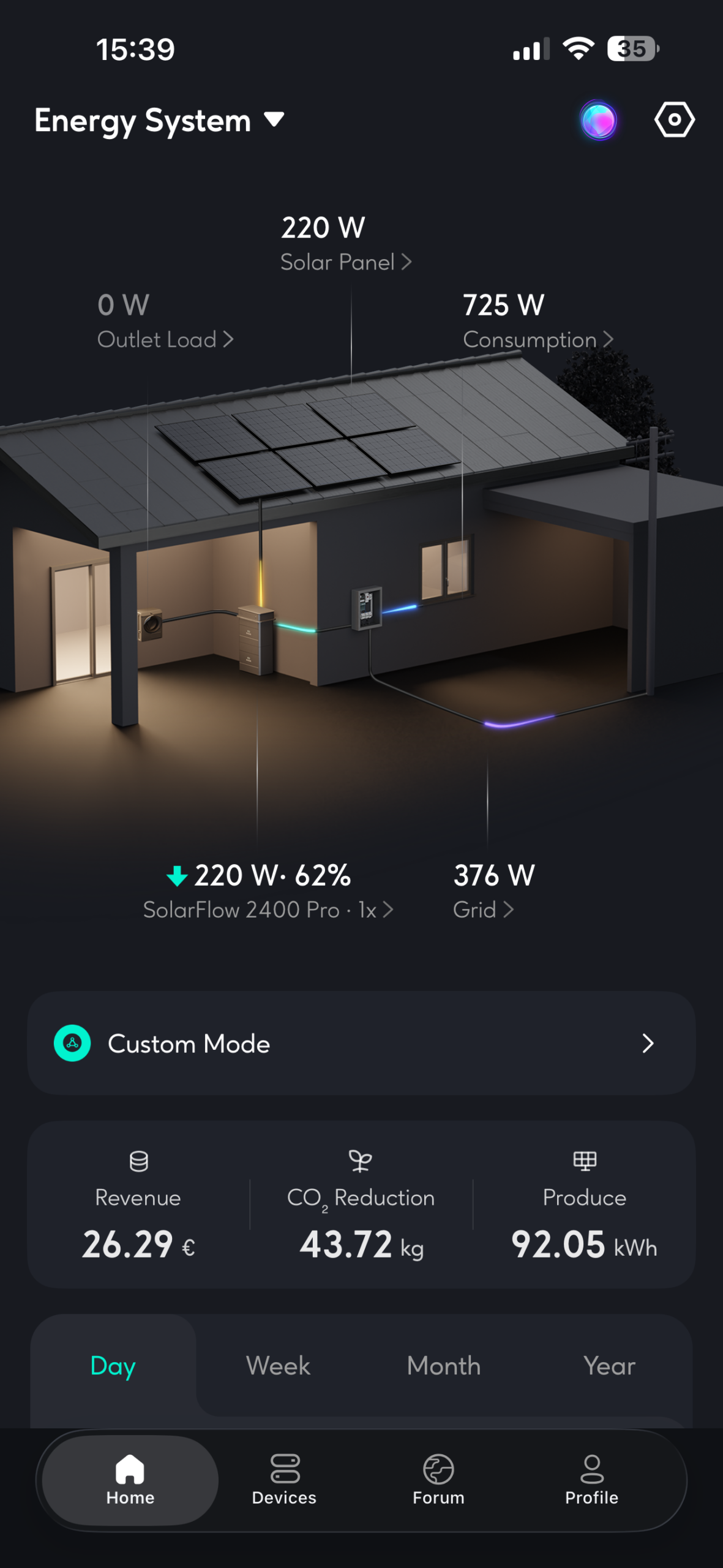

Aplikacja Zendure i HEMS
Po stronie sprzętowej wszystko było wreszcie gotowe.
Czas na aplikację.
SolarFlow i Smart Meter dodajemy do systemu Zendure, a później zaczynamy konfigurować HEMS, czyli Home Energy Management System.
HEMS łączy informacje z fotowoltaiki, magazynu energii, sieci i odbiorników domowych. Zendure opisuje go jako centralny system monitorowania i automatyzacji przepływu energii.
W moim przypadku cały układ wygląda tak:
- 4 × panel 450 W,
- łącznie 1,8 kWp nominalnej mocy PV,
- SolarFlow 2400 Pro,
- 2,4 kWh wbudowanego magazynu,
- AB3000L 2,88 kWh,
- łącznie 5,28 kWh magazynu energii,
- Smart Meter 3CT,
- trójfazowa instalacja domowa,
- SolarFlow podłączony do L2.
Na razie nie będę jednak szczegółowo oceniał algorytmów, automatyki ani aplikacji.
To zostawiam do pełnej recenzji.
Chcę najpierw przeżyć z tym systemem kilka tygodni i zobaczyć, czy po początkowym zachwycie nadal będzie tak dobrze.
I kiedy wszystko już działa… czas na formalności
Konstrukcja stoi.
Panele zamontowane.
Przewody zakopane.
SolarFlow uruchomiony.
Smart Meter działa.
Elektryk zrobił swoje.
Można usiąść i cieszyć się darmową energią?
Jeszcze chwila.

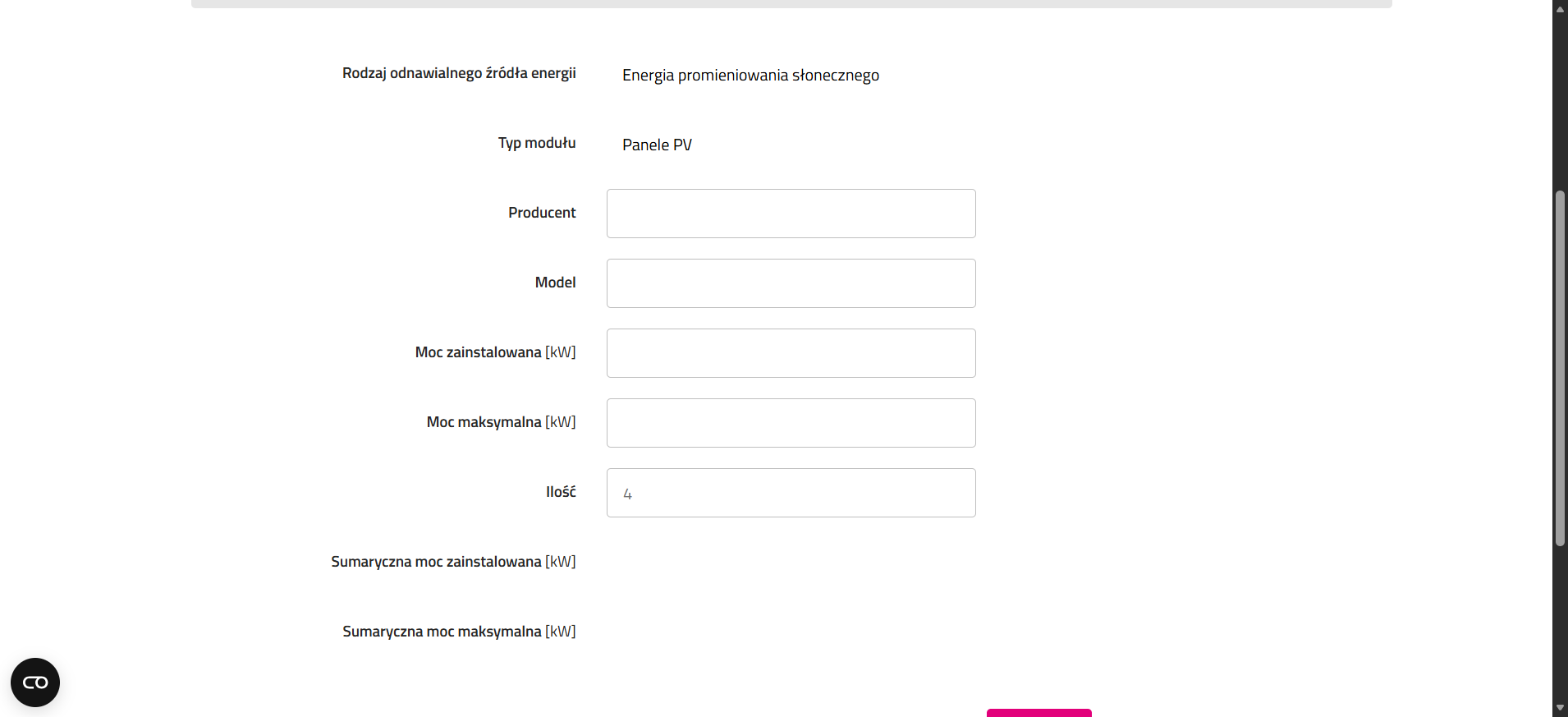

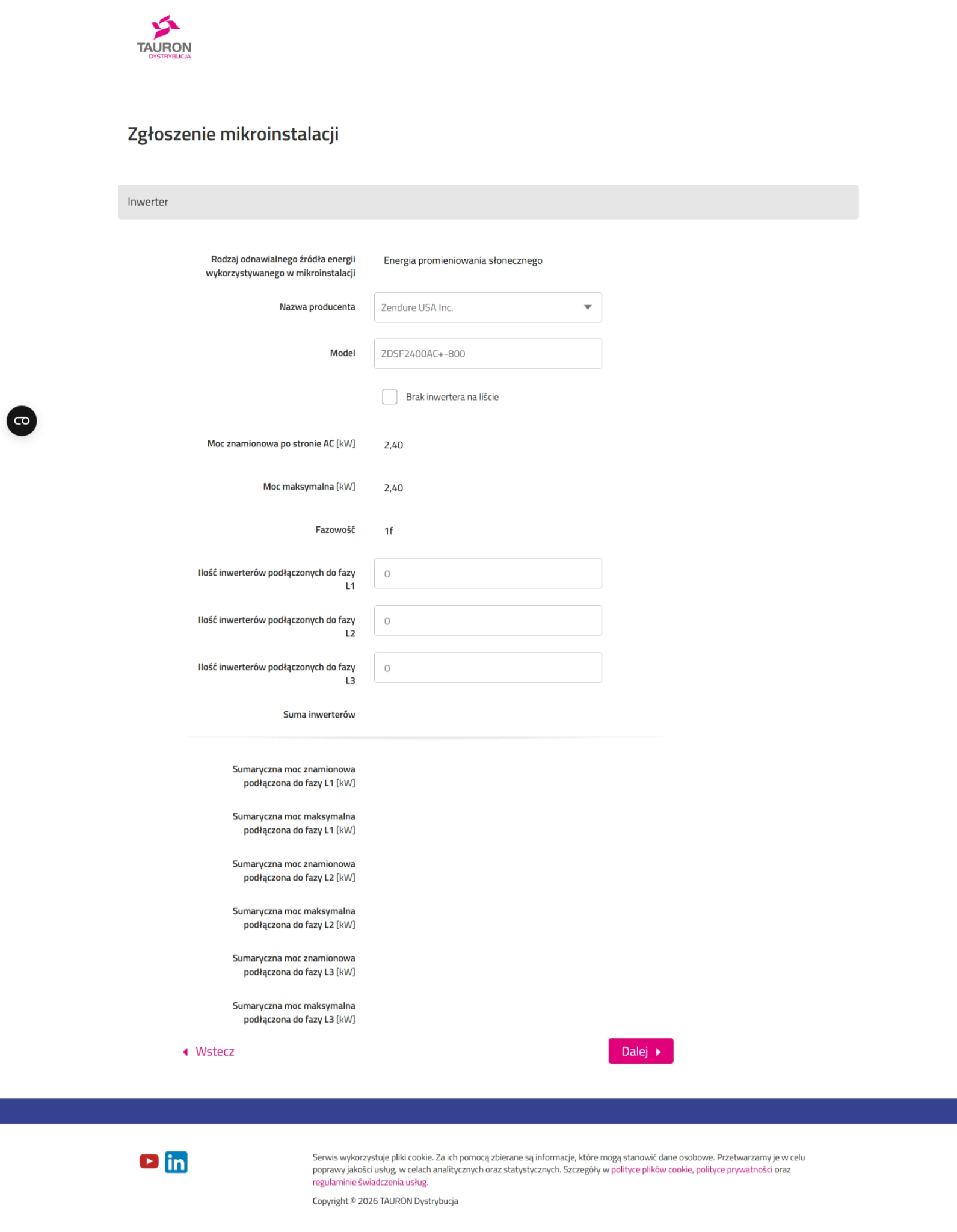

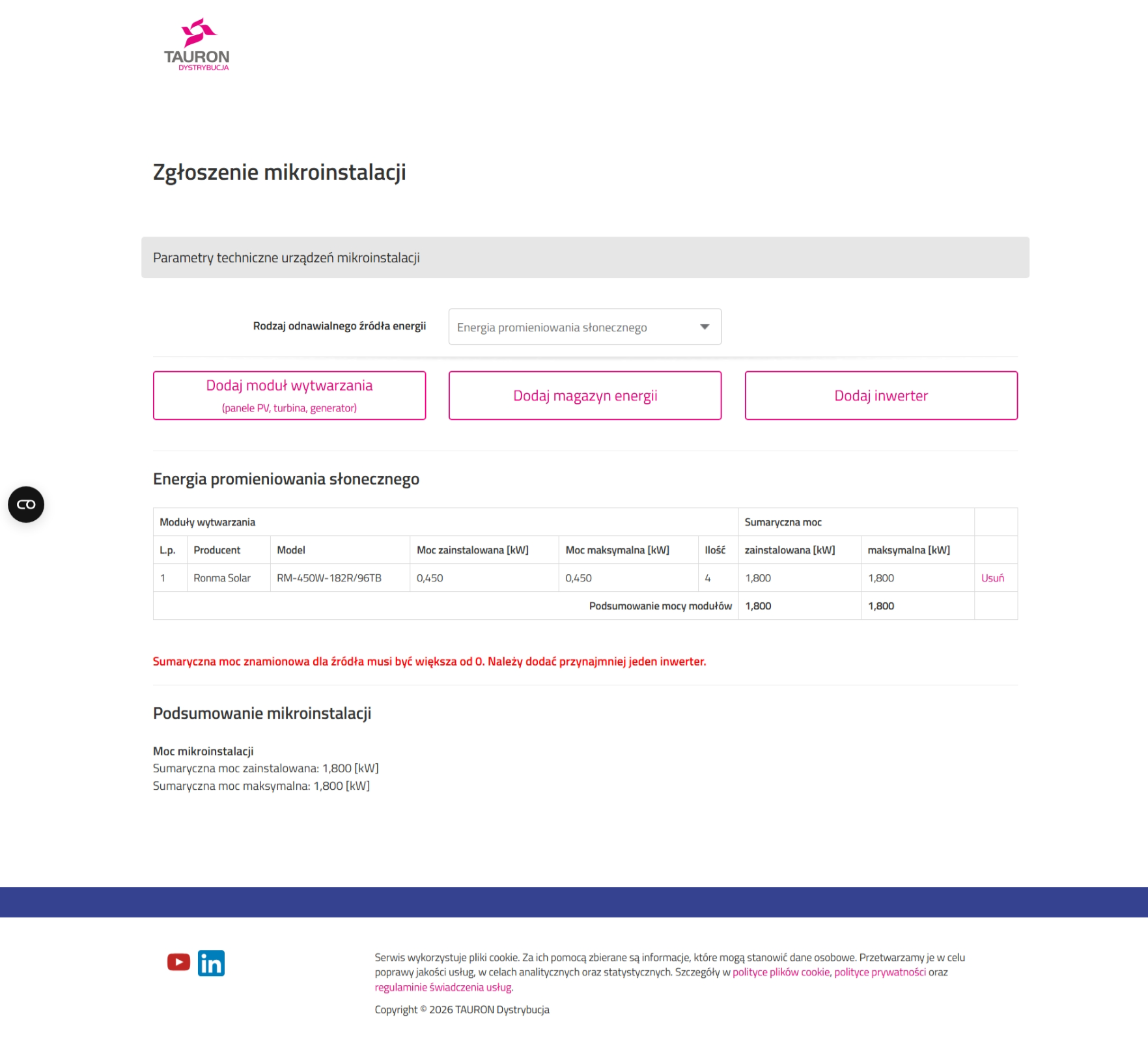

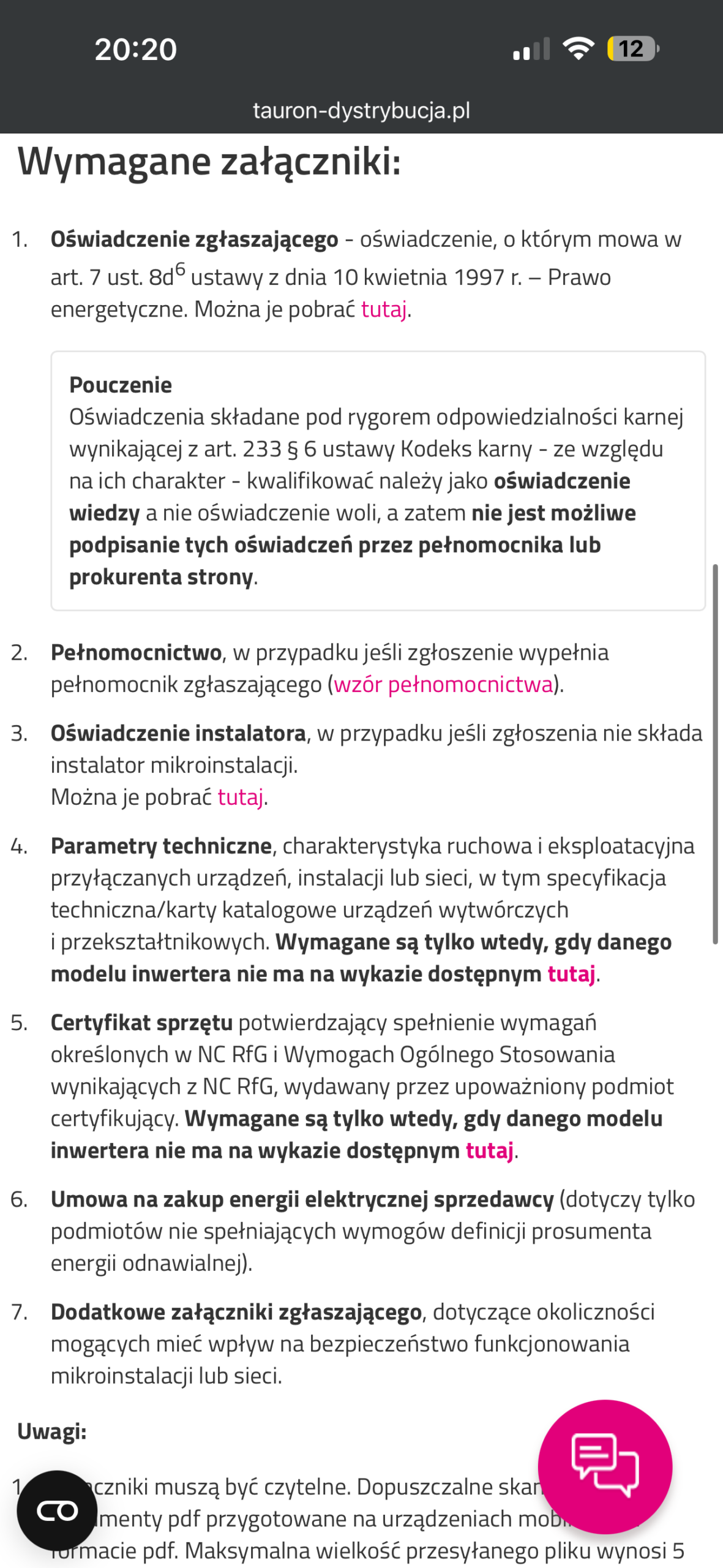

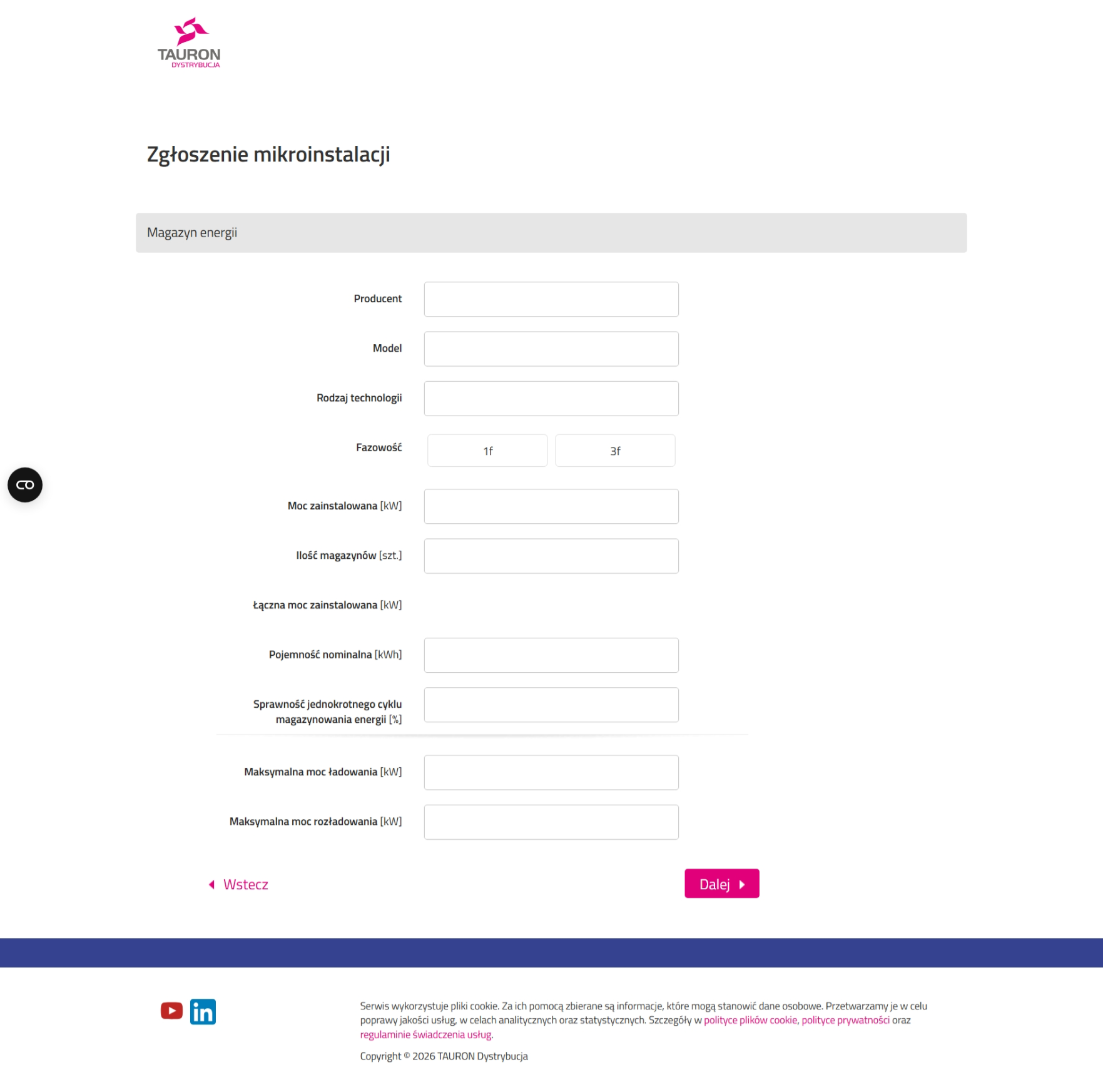

Mamy przecież mikroinstalację współpracującą z publiczną siecią elektroenergetyczną.
A to oznacza formalności.
Najpierw ważna rzecz: Tauron nie jest wszędzie
Tutaj muszę zrobić krótką przerwę, bo łatwo wprowadzić kogoś w błąd.
W Polsce nie każdy zgłasza fotowoltaikę do Taurona.
Mamy kilku dużych operatorów systemów dystrybucyjnych, czyli OSD, a każdy odpowiada za określony obszar kraju. Do pięciu największych należą TAURON Dystrybucja, Enea Operator, PGE Dystrybucja, Energa-Operator oraz Stoen Operator.
I przy okazji warto rozróżnić dwie rzeczy.
Sprzedawca energii sprzedaje nam prąd.
Operator systemu dystrybucyjnego zarządza siecią, licznikiem i procedurą przyłączenia mikroinstalacji na danym obszarze.
Nie zawsze musi to być ten sam podmiot.
Ja mieszkam na Śląsku i dla mojego punktu poboru energii operatorem jest TAURON Dystrybucja.
Dlatego pokazuję formalności właśnie na jego przykładzie.
Jeżeli mieszkacie na terenie obsługiwanym np. przez Enea Operator, PGE Dystrybucja, Energa-Operator czy Stoen Operator, sprawdźcie aktualne wymagania swojego OSD.
Ogólne zasady wynikają z tych samych regulacji, ale formularze, nazwy dokumentów, system zgłoszeń i wymagane załączniki mogą się różnić.
Nie kopiujcie więc mojego zgłoszenia pole po polu tylko dlatego, że u mnie przeszło przez formularz Taurona.
Co TAURON wymaga przy mikroinstalacji?
Aktualnie TAURON Dystrybucja wskazuje, że w trybie zgłoszenia można przyłączyć mikroinstalację, jeżeli jej moc nie przekracza mocy przyłączeniowej obiektu.
Operator definiuje mikroinstalację jako instalację OZE o łącznej mocy elektrycznej nie większej niż 50 kW.
W moim przypadku mamy zaledwie 1,8 kWp paneli, więc do tej granicy jest jeszcze bardzo daleko.
TAURON wymaga jednak, aby instalacja została wykonana przez instalatora posiadającego odpowiednie kwalifikacje. Operator wymienia między innymi ważne świadectwo kwalifikacyjne, certyfikat instalatora OZE albo odpowiednie uprawnienia budowlane.
I właśnie dlatego potrzebowałem elektryka również od strony formalnej.
Zgłoszenie online. Co trzeba przygotować?
TAURON umożliwia przeprowadzenie procesu przez formularz internetowy.
I bardzo dobrze, bo drukowanie stosu dokumentów i jeżdżenie z nimi po punktach obsługi byłoby kiepskim finałem projektu z 2026 roku.
Do zgłoszenia potrzebne są między innymi:
- dane osoby, na którą zawarta jest umowa,
- dane punktu poboru energii,
- dane obiektu,
- rodzaj źródła energii,
- dane i moc modułów,
- dane falownika,
- oświadczenie instalatora,
- schemat instalacji elektrycznej,
- odpowiednie oświadczenia wymagane przez operatora,
- w przypadku instalacji z magazynem również dane dotyczące magazynu energii.
TAURON wymienia obecnie między innymi załączniki ZM-KK, ZM-S oraz, w odpowiednich konfiguracjach z magazynem, ZM-M.
Na początku wygląda to dość poważnie.
Po rozłożeniu wszystkiego na części okazuje się jednak, że większość informacji znajduje się po prostu w dokumentacji urządzeń.
Trzeba tylko wiedzieć, czego szukać.
Panele. Tutaj sprawa jest prosta
W sekcji dotyczącej modułów podaję cztery sztuki:
Ronma Solar RM-450W-182R/96TB
Moc jednego modułu:
450 W
Liczba:
4 sztuki
Łączna znamionowa moc paneli:
1,8 kW
I tutaj dobrze widać, dlaczego warto zachować tabliczki znamionowe, karty produktu i dokumentację paneli.
W formularzu nie wystarczy wpisać „4 panele Zendure”.
Liczą się konkretny producent, model i parametry.
Falownik. Tutaj robi się ciekawiej
SolarFlow 2400 Pro jest jednocześnie urządzeniem magazynującym energię i przekształtnikiem współpracującym z siecią.
W dokumentacji zgłoszeniowej bardzo ważne jest więc dokładne oznaczenie modelu.
W moim przypadku zgłaszany wariant to:
Zendure ZDSF2400P-800
czyli wariant z mocą znamionową AC 800 W w konfiguracji zgłaszanej do sieci.
I tutaj jest jeszcze jedna bardzo ważna sprawa.
TAURON korzysta z wykazu certyfikowanych urządzeń prowadzonego w ramach PTPiREE. Jeżeli konkretnego falownika nie ma w wykazie, operator może wymagać dodatkowej dokumentacji technicznej i certyfikacyjnej. Sam TAURON wprost opisuje taką sytuację w wymaganiach dotyczących zgłoszenia.
Dlatego przed kupnem nietypowego urządzenia on-grid zdecydowanie warto zainteresować się tym tematem.
Samo stwierdzenie producenta, że „działa z siecią” nie załatwia automatycznie wszystkich formalności w Polsce.
Magazyn energii też pojawia się w papierach
Trzecią częścią mojego systemu jest magazyn.
SolarFlow 2400 Pro ma 2,4 kWh, natomiast dodatkowy AB3000L dodaje 2,88 kWh.
Razem:
5,28 kWh.
I właśnie podczas wypełniania formularza najlepiej widać, czym tak naprawdę jest SolarFlow.
Na pierwszy rzut oka wygląda jak duży powerbank do paneli.
Od strony technicznej mamy jednak:
fotowoltaikę,
falownik,
magazyn energii,
system pomiarowy,
połączenie z domową instalacją
i współpracę z siecią elektroenergetyczną.
Czyli całkiem poważny zestaw zamknięty w bardzo przyjaznej dla użytkownika formie.
Kiedy można uruchomić mikroinstalację?
Tutaj warto uważać, bo podłączenie urządzenia i zobaczenie produkcji w aplikacji nie zamyka jeszcze procesu po stronie operatora.
TAURON obecnie informuje, że po zainstalowaniu mikroinstalacji należy powiadomić operatora nie później niż 30 dni przed planowanym uruchomieniem. Po pozytywnej weryfikacji kompletnego zgłoszenia operator zabudowuje albo odpowiednio parametryzuje układ pomiarowo-rozliczeniowy. Na tę czynność przewiduje do 30 dni od otrzymania kompletnego zgłoszenia.
Dlatego w tym materiale celowo rozdzielam:
techniczne uruchomienie i konfigurację całego zestawu
od
formalnego przyłączenia mikroinstalacji do sieci.
To dwie różne rzeczy.
W momencie pisania tego materiału przechodzę właśnie całą procedurę zgłoszeniową dla mojej instalacji i dlatego dokładnie dokumentuję również tę część projektu.
Czy do czterech paneli trzeba pozwolenia na budowę?
Przy instalacji tej wielkości temat jest zdecydowanie prostszy niż przy dużej fotowoltaice.
Mówimy o zaledwie 1,8 kWp.
Nie oznacza to jednak, że można całkowicie zignorować wszystkie przepisy, ponieważ moja instalacja współpracuje z publiczną siecią elektroenergetyczną.
Kluczowe jest tutaj zgłoszenie mikroinstalacji do właściwego OSD oraz spełnienie jego wymagań dotyczących sposobu przyłączenia i bezpieczeństwa.
W przypadku większych instalacji mogą pojawić się kolejne obowiązki, dlatego przed budową własnego systemu zawsze warto sprawdzić aktualne wymagania dla konkretnej mocy i konkretnego miejsca.
Nie traktowałbym starego poradnika z forum jako dokumentacji prawnej tylko dlatego, że pierwszy wynik w Google ma dużo komentarzy.
Bezpieczeństwo. Po własnym błędzie patrzę na to trochę inaczej
Przed tym projektem SolarFlow wydawał mi się trochę jak bardzo duży powerbank.
Po budowie instalacji patrzę na niego inaczej.
Mamy cztery panele produkujące prąd stały, własne okablowanie, falownik i ponad 5 kWh energii zgromadzonej w akumulatorach.
To nadal sprzęt bardzo wygodny w obsłudze.
Ale wygodna obsługa nie oznacza, że można ignorować parametry elektryczne.
Jeżeli miałbym dzisiaj wypisać najważniejsze lekcje z montażu, wyglądałyby tak:
- przed podłączeniem panelu sprawdzamy Voc,
- sprawdzamy Isc,
- sprawdzamy zakres pracy MPPT,
- nie łączymy paneli szeregowo lub równolegle tylko dlatego, że „w fotowoltaice tak się robi”,
- konfigurację dobieramy do konkretnego falownika,
- stosujemy przewody przeznaczone do instalacji PV,
- używamy odpowiednich złączy,
- MC4 zarabiamy właściwą zaciskarką,
- kontrolujemy polaryzację przed podłączeniem,
- nie rozłączamy złączy DC pod obciążeniem,
- przewody na zewnątrz zabezpieczamy mechanicznie,
- połączenia chronimy przed przypadkowym uszkodzeniem,
- przy rozdzielnicy korzystamy z osoby posiadającej odpowiednie kwalifikacje,
- po montażu wykonujemy kontrolę i pomiary,
- zachowujemy dokumentację urządzeń.
I przede wszystkim:
czytamy parametry techniczne przed podłączeniem, a nie po pojawieniu się problemu.
Mój pierwszy SolarFlow był tutaj dość drogim nauczycielem.
Dlaczego w ogóle magazyn energii?
Można zapytać: po co komplikować temat baterią?
Przecież cztery panele mogłyby po prostu produkować energię w dzień.
Problem polega na tym, że fotowoltaika i typowe zużycie domu nie zawsze są ze sobą idealnie zsynchronizowane.
Najlepsza produkcja pojawia się zwykle w środku dnia.
Tymczasem wiele gospodarstw zużywa więcej energii rano i wieczorem.
Magazyn pozwala przesunąć część tej energii w czasie.
Jeżeli panele produkują więcej niż aktualnie potrzebuję, nadwyżka może zostać wykorzystana do ładowania baterii.
Później, gdy produkcja spada, zgromadzona energia może zasilać dom.
I tutaj moje 5,28 kWh zaczyna robić się naprawdę interesujące.
Nie oczekuję oczywiście, że SolarFlow odetnie mnie od sieci energetycznej.
Nie taki jest mój cel.
Jeżeli jednak przez kilka godzin wieczorem będę w stanie ograniczyć pobór z sieci o kilkaset watów, a później powtarzać to dzień po dniu, miesiąc po miesiącu, zaczynamy mówić o realnym wpływie na zużycie energii.
800 W. Mało czy dużo?
Na papierze 800 W może wyglądać niezbyt imponująco.
Przecież czajnik ma 2000 W.
Piekarnik kilka kilowatów.
Płyta indukcyjna jeszcze więcej.
Tylko że dom nie pobiera przez całą dobę kilku kilowatów.
Przez ogromną część czasu pracują urządzenia o znacznie mniejszej mocy.
Routery.
Switche.
Serwer.
Monitoring.
Lodówka.
Elektronika w trybie czuwania.
Oświetlenie.
Pompy.
Komputery.
Cała masa drobiazgów.
I właśnie tutaj kilkaset watów dostarczanych przez wiele godzin zaczyna robić różnicę.
Jeżeli dom potrzebuje w danej chwili 1200 W, a SolarFlow pokrywa 800 W, z sieci pozostaje do pobrania tylko reszta.
To właśnie ten efekt interesuje mnie najbardziej.
Nie potrzebuję od SolarFlow demonstracyjnego „wow” przez dziesięć minut.
Potrzebuję tego, żeby po cichu robił swoje przez setki godzin.
Najbardziej interesuje mnie autokonsumpcja
Nie mam ambicji zostać lokalnym dostawcą energii dla całej ulicy.
Cały projekt buduję przede wszystkim wokół autokonsumpcji.
Chcę:
produkować energię,
zużywać ją w domu,
nadwyżkę magazynować,
a później wykorzystać ją wtedy, kiedy panelom zabraknie słońca.
Smart Meter ma tutaj bardzo duże znaczenie, bo pozwala systemowi reagować na realne zapotrzebowanie.
Dopiero po kilku tygodniach będę jednak w stanie powiedzieć, czy działa to tak dobrze, jak wygląda na diagramach Zendure.
Czy montaż SolarFlow 2400 Pro jest prosty?
Po całej tej przygodzie odpowiedziałbym: to zależy, co rozumiemy przez montaż.
Jeżeli ktoś ustawi dwa panele na balkonie metr od urządzenia, jego historia może wyglądać zupełnie inaczej.
W moim przypadku chciałem zrobić kompletną, estetyczną i trwałą instalację przy domu.
To oznaczało:
zaprojektowanie miejsca,
budowę stalowej konstrukcji,
betonowanie słupów,
montaż czterech paneli,
wykonanie metrowego wykopu,
ułożenie Arota,
przewiert przez budynek,
wykonanie przewodów PV,
zarabianie MC4,
poprawne podłączenie czterech MPPT,
montaż SolarFlow i AB3000L,
zamówienie elektryka,
instalację Smart Meter 3CT,
pomiary,
konfigurację aplikacji,
przygotowanie dokumentacji
i zgłoszenie do operatora.
Brzmi trochę mniej jak „wyjmij z pudełka i podłącz”.
Ale jednocześnie cały projekt nadal jest zdecydowanie prostszy do rozbudowy i modyfikacji niż klasyczna duża instalacja dachowa.
I właśnie ta elastyczność jest dla mnie największą zaletą koncepcji SolarFlow.
Pierwszy etap zakończony. Teraz zaczyna się prawdziwy test
Najbardziej pracochłonna część jest za mną.
Panele stoją.
Konstrukcja przetrwała pierwsze testy.
Przewody są pod ziemią.
Arot prowadzi je do garażu.
MC4 są zarobione.
Każdy panel ma swoje MPPT.
SolarFlow 2400 Pro współpracuje z AB3000L.
Smart Meter obserwuje dom.
Formalności zostały przygotowane.
Teraz wreszcie mogę przestać patrzeć na łopatę i zacząć patrzeć na wykresy.
Przez kolejne tygodnie będę sprawdzał między innymi:
- rzeczywistą produkcję czterech paneli,
- zachowanie instalacji przy pełnym słońcu,
- produkcję przy zachmurzeniu,
- wpływ częściowego zacienienia,
- szybkość ładowania magazynu,
- realnie dostępną pojemność akumulatorów,
- sprawność całego cyklu ładowania i rozładowania,
- działanie Smart Meter 3CT,
- reakcję SolarFlow na zmiany obciążenia domu,
- skuteczność HEMS,
- stabilność aplikacji,
- pobór energii nocą,
- poziom autokonsumpcji,
- działanie systemu przy gorszej pogodzie,
- produkcję we wrześniu i kolejnych miesiącach,
- oraz przede wszystkim wpływ instalacji na rzeczywiste zużycie energii z sieci.
I wtedy przyjdzie czas na pełną recenzję.
Ile można na tym faktycznie zaoszczędzić?
Mógłbym już teraz otworzyć kalkulator.
Wziąć kilka słonecznych dni.
Pomnożyć produkcję przez 365.
Przemnożyć wynik przez cenę prądu.
I wyszłaby piękna liczba do nagłówka.
Tylko jaki miałoby to sens?
Fotowoltaika tak nie działa.
Wrzesień nie jest lipcem.
Grudzień zdecydowanie nie jest lipcem.
Do tego dochodzi temperatura, zachmurzenie, zacienienie, sprawność magazynowania, rzeczywiste zużycie domu i ilość energii, którą faktycznie uda się wykorzystać na miejscu.
Dlatego na liczby przyjdzie jeszcze czas.
Chcę pokazać Wam dane z prawdziwej instalacji, a nie najlepszy dzień wybrany z całego miesiąca.
Najważniejsze pytanie całego testu brzmi:
czy Zendure SolarFlow 2400 Pro pozwoli mi zauważalnie obniżyć rachunki za energię elektryczną?
I tego nie chcę zgadywać.
Chcę to zmierzyć.
Czy zrobiłbym drugi raz tak samo?
Już po pierwszym etapie wiem, że kilka rzeczy zrobiłbym inaczej.
Przede wszystkim jeszcze wcześniej dokładnie rozpisałbym parametry całej strony DC i sposób podłączenia każdego panelu.
Błąd ze stringiem był całkowicie do uniknięcia.
Z drugiej strony dzięki niemu dziś znacznie lepiej rozumiem cały system i wiem, dlaczego cztery niezależne MPPT są tutaj tak istotne.
Od razu przygotowałbym też docelowe długości kabli i wszystkie elementy do zarabiania MC4.
Natomiast nie żałuję:
instalacji gruntowej,
solidnej konstrukcji,
głębokiej trasy kablowej,
Arota,
umieszczenia SolarFlow w garażu
ani zaangażowania elektryka do części związanej z rozdzielnicą.
To są elementy, dzięki którym mogę teraz zostawić instalację pracującą i nie zastanawiać się każdego dnia, czy gdzieś po trawniku nadal leży przewód.
Projekt okazał się ciekawszy, niż zakładałem
Na początku miał to być test magazynu energii.
Kilka paneli.
Bateria.
Aplikacja.
Sprawdzamy rachunek i piszemy recenzję.
Wyszło trochę inaczej.
Zbudowałem własną konstrukcję.
Przekopałem ogród.
Przebiłem się do garażu.
Nauczyłem się zarabiać MC4.
Uszkodziłem pierwsze urządzenie przez własny błąd.
Zrozumiałem, dlaczego Voc jest ważniejsze niż wielki napis „450 W” na panelu.
Zamówiłem elektryka.
Dołożyłem inteligentny licznik.
Przekopywałem się przez wymagania operatora.
I zacząłem patrzeć na zużycie energii w domu zupełnie inaczej niż wcześniej.
To chyba najlepszy dowód na to, że SolarFlow nadaje się na dłuższy materiał, a nie tylko szybki test po kilku dniach.
Co dalej z Zendure SolarFlow 2400 Pro?
Pierwszy etap mamy za sobą.
W kolejnej części nie będę już opowiadał o kopaniu.
Przynajmniej mam taką nadzieję.
Zajmiemy się tym, do czego cały ten projekt powstał.
Produkcją.
Magazynowaniem.
Autokonsumpcją.
HEMS.
Smart Meterem.
Aplikacją.
I rachunkami.
Po kilku tygodniach pracy będę mógł odpowiedzieć na znacznie trudniejsze pytanie niż „czy to działa?”.
Czy Zendure SolarFlow 2400 Pro rzeczywiście ma sens w normalnym polskim domu i ile energii pozwala faktycznie przestać kupować z sieci?
Bo ostatecznie właśnie za to będziemy go rozliczać.
Nie za ładne wykresy w aplikacji.
Za kilowatogodziny.
Ważna informacja
Artykuł opisuje przebieg wykonania mojej konkretnej instalacji i nie stanowi gotowego projektu elektrycznego ani instrukcji montażu dla każdego budynku.
Parametry przewodów, zabezpieczenia, sposób prowadzenia instalacji, konfigurację paneli oraz sposób przyłączenia należy każdorazowo dobrać do konkretnego urządzenia i warunków.
Szczególnie ważne jest sprawdzenie Voc, Isc oraz dopuszczalnych parametrów wejść MPPT przed połączeniem paneli.
Prace przy rozdzielnicy i inne czynności wymagające odpowiednich kwalifikacji należy zlecić osobie posiadającej właściwe uprawnienia.
Wymagania dotyczące przyłączenia mikroinstalacji mogą również różnić się pomiędzy operatorami systemów dystrybucyjnych i zmieniać w czasie. W moim przypadku OSD jest TAURON Dystrybucja i właśnie jego procedurę opisuję w artykule. Informacje dotyczące formalności sprawdziłem według zasad obowiązujących i publikowanych przez operatora w sierpniu 2026 roku. TAURON wskazuje m.in. obowiązek udziału odpowiednio wykwalifikowanego instalatora, zgłoszenia mikroinstalacji, przekazania schematu instalacji oraz danych urządzeń.
